Хвильова електростанція

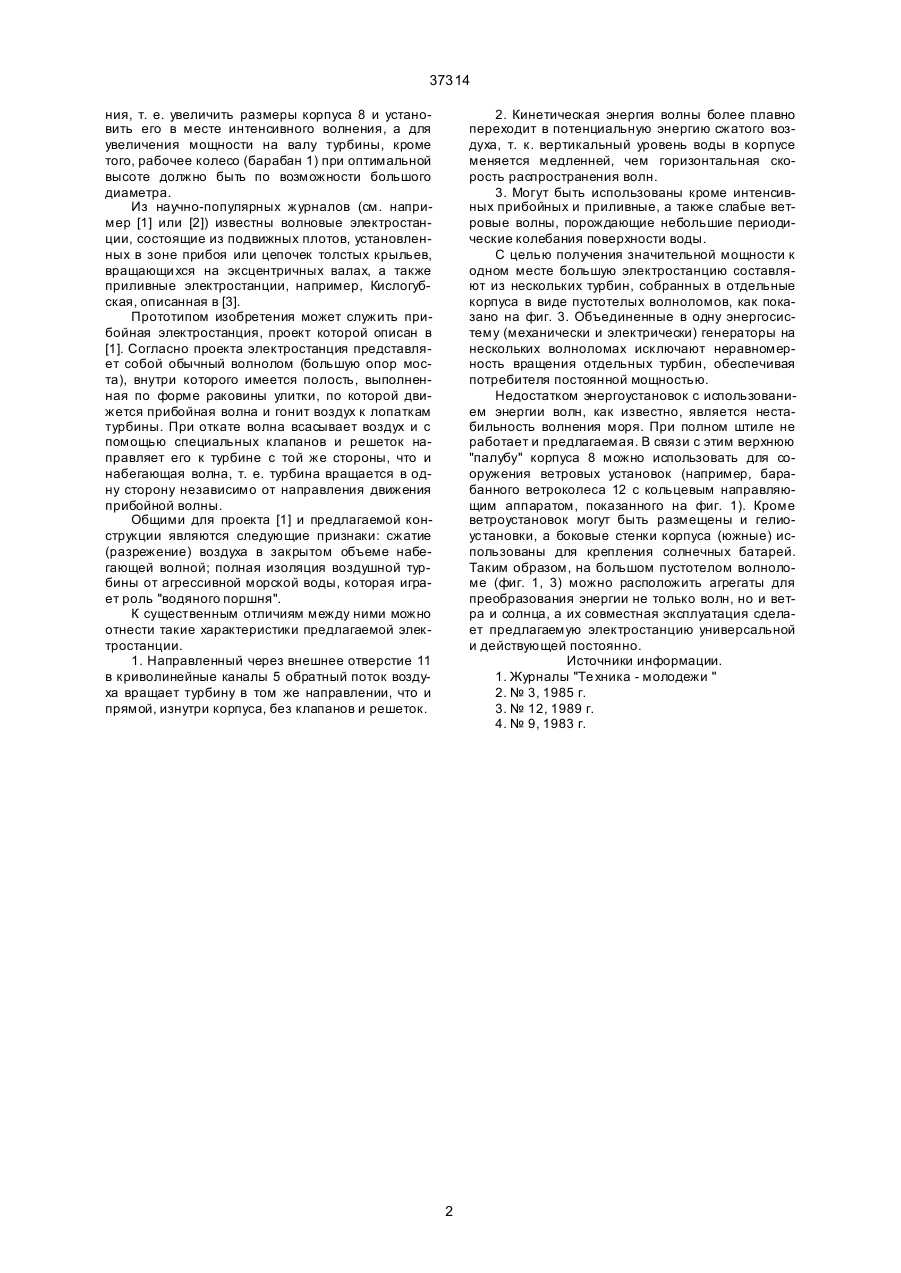

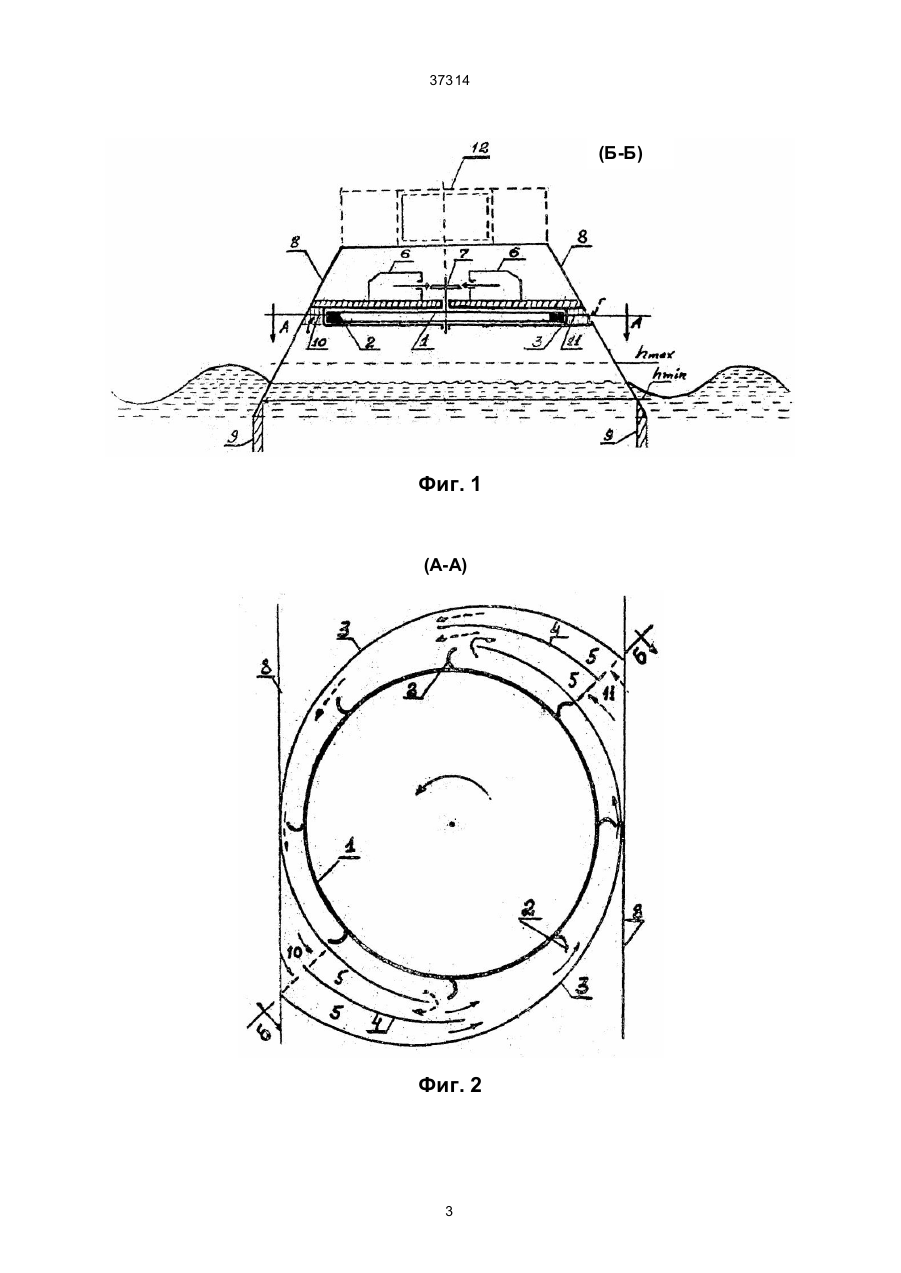

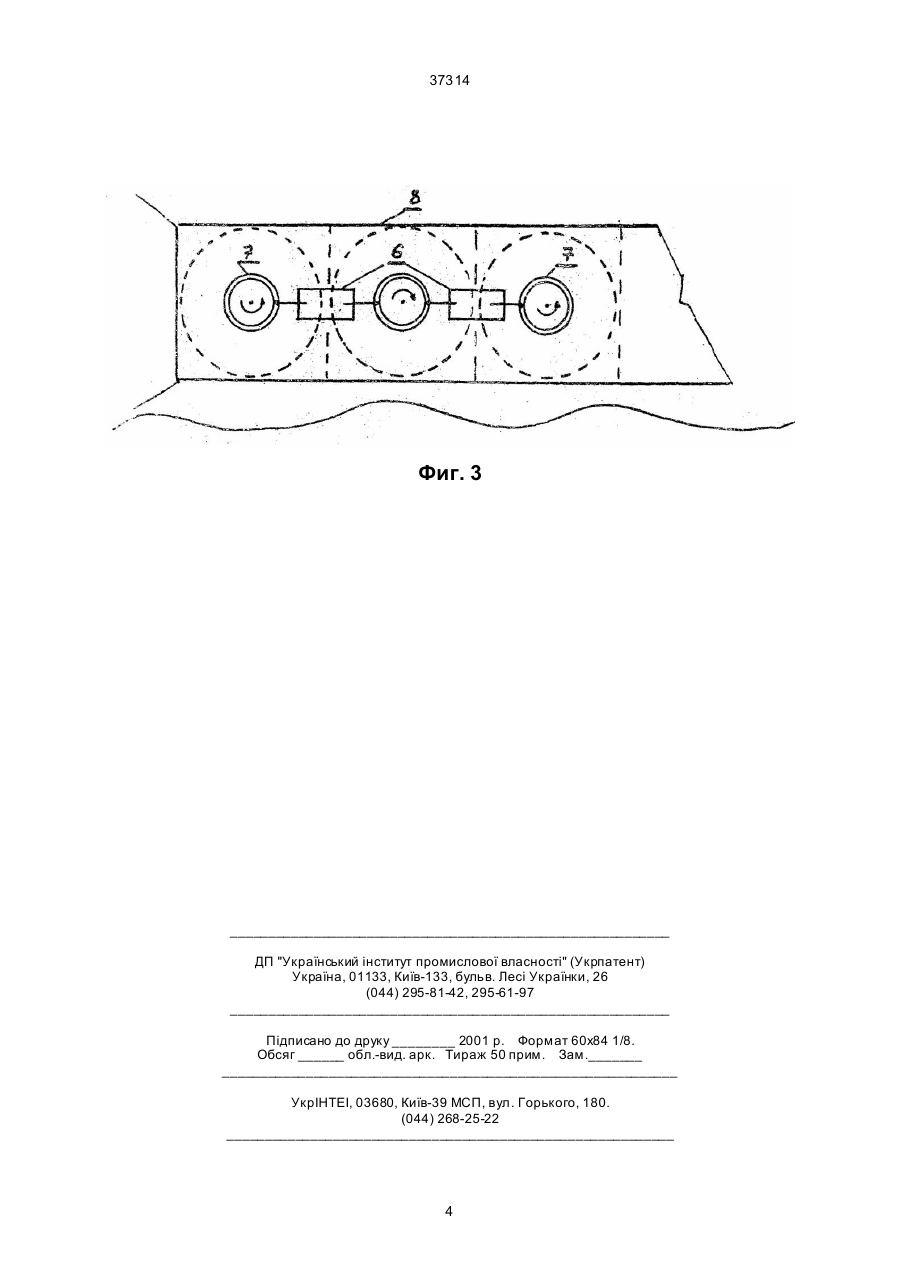

Волновая электростанция, содержащая воздушную турбину и электрогенераторы, установ 37314 ния, т. е. увеличить размеры корпуса 8 и установить его в месте интенсивного волнения, а для увеличения мощности на валу турбины, кроме того, рабочее колесо (барабан 1) при оптимальной высоте должно быть по возможности большого диаметра. Из научно-популярных журналов (см. например [1] или [2]) известны волновые электростанции, состоящие из подвижных плотов, установленных в зоне прибоя или цепочек толстых крыльев, вращающи хся на эксцентричных валах, а также приливные электростанции, например, Кислогубская, описанная в [3]. Прототипом изобретения может служить прибойная электростанция, проект которой описан в [1]. Согласно проекта электростанция представляет собой обычный волнолом (большую опор моста), внутри которого имеется полость, выполненная по форме раковины улитки, по которой движется прибойная волна и гонит воздух к лопаткам турбины. При откате волна всасывает воздух и с помощью специальных клапанов и решеток направляет его к турбине с той же стороны, что и набегающая волна, т. е. турбина вращается в одну сторону независимо от направления движения прибойной волны. Общими для проекта [1] и предлагаемой конструкции являются следующие признаки: сжатие (разрежение) воздуха в закрытом объеме набегающей волной; полная изоляция воздушной турбины от агрессивной морской воды, которая играет роль "водяного поршня". К существенным отличиям между ними можно отнести такие характеристики предлагаемой электростанции. 1. Направленный через внешнее отверстие 11 в криволинейные каналы 5 обратный поток воздуха вращает турбину в том же направлении, что и прямой, изнутри корпуса, без клапанов и решеток. 2. Кинетическая энергия волны более плавно переходит в потенциальную энергию сжатого воздуха, т. к. вертикальный уровень воды в корпусе меняется медленней, чем горизонтальная скорость распространения волн. 3. Могут быть использованы кроме интенсивных прибойных и приливные, а также слабые ветровые волны, порождающие небольшие периодические колебания поверхности воды. С целью получения значительной мощности к одном месте большую электростанцию составляют из нескольких турбин, собранных в отдельные корпуса в виде пустотелых волноломов, как показано на фиг. 3. Объединенные в одну энергосистему (механически и электрически) генераторы на нескольких волноломах исключают неравномерность вращения отдельных турбин, обеспечивая потребителя постоянной мощностью. Недостатком энергоустановок с использованием энергии волн, как известно, является нестабильность волнения моря. При полном штиле не работает и предлагаемая. В связи с этим верхнюю "палубу" корпуса 8 можно использовать для сооружения ветровых установок (например, барабанного ветроколеса 12 с кольцевым направляющим аппаратом, показанного на фиг. 1). Кроме ветроустановок могут быть размещены и гелиоустановки, а боковые стенки корпуса (южные) использованы для крепления солнечных батарей. Таким образом, на большом пустотелом волноломе (фиг. 1, 3) можно расположить агрегаты для преобразования энергии не только волн, но и ветра и солнца, а их совместная эксплуатация сделает предлагаемую электростанцию универсальной и действующей постоянно. Источники информации. 1. Журналы "Те хника - молодежи '' 2. № 3, 1985 г. 3. № 12, 1989 г. 4. № 9, 1983 г. 2 37314 (Б-Б) Фиг. 1 (А-А) Фиг. 2 3 37314 Фиг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
