Хвильова енергетична установка я.м. кононова

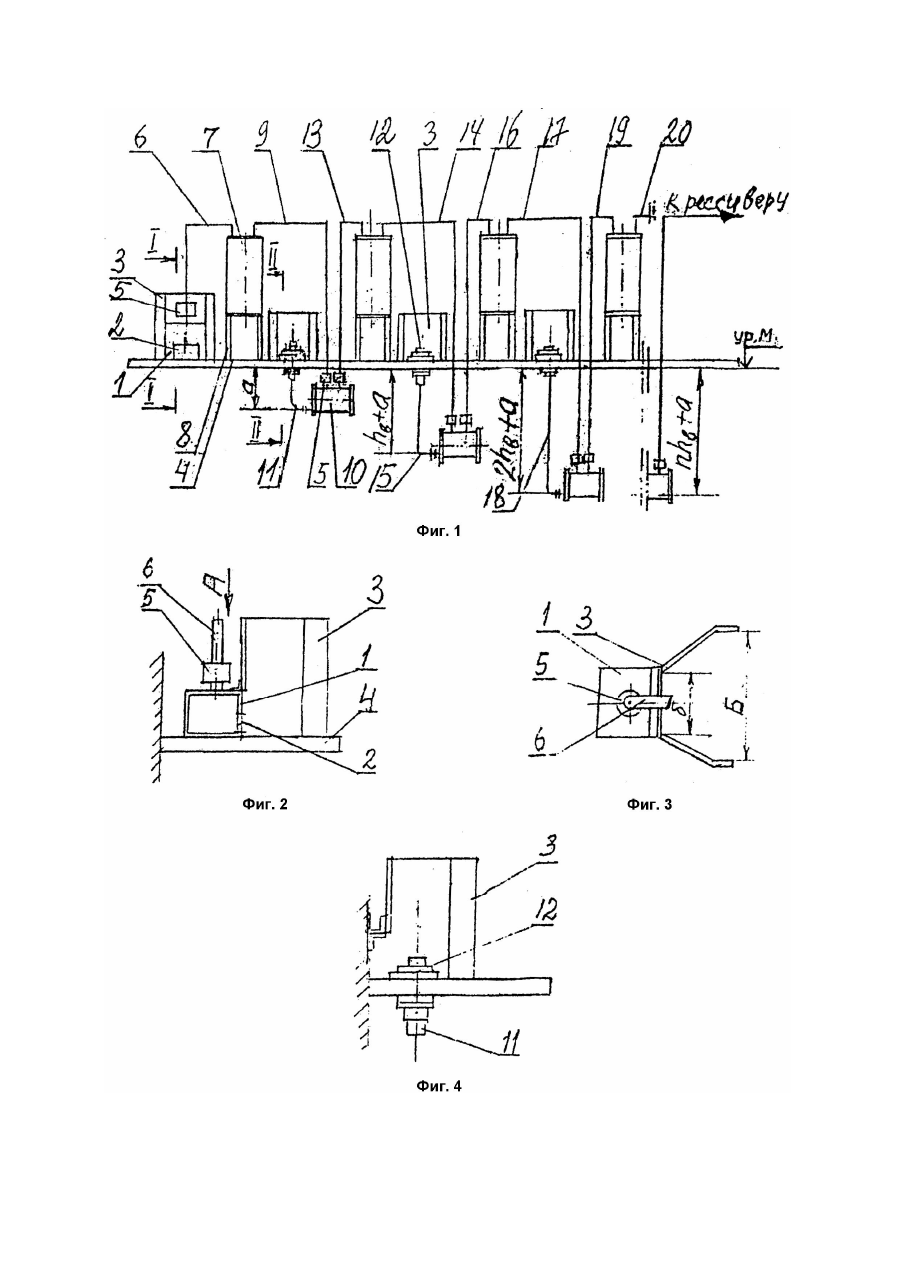

Изобретение относится к энергетическому машиностроению, в частности к установкам по преобразованию энергии морских волн в пневматическую для агрегатов пневмотурбинадинамомашина. Известна волновая энергетическая установка (Патент РФ №1000580, кл. F03B13/12), представленная технологической схемой способа производства сжатого воздуха давлением в несколько атмосфер, включающая платформу и закрепленные на ней подуровнем воды емкости, снабженные волноприемниками и последовательно соединенные между собою при помощи воздухосборников через клапаны емкости, расположенные на переменной глубине, последовательно увеличивающейся от емкости к емкости на высоту волны. В основу изобретения поставлена задача усовершенствования установки по патенту №1000580: новой упрощенной конструктивнотехнологической схемой, улучшением конструкции аппаратов и повышением коэффициента полезного действия. Поставленная задача решается тем, что снабжена платформой в виде металлической площадки, консольне закрепленная на борту, технологически отработавшем срок, морского судна; снабжена воздухоприемником в виде металлической емкости с проемом внизу для входа воздуха и воды; снабжена волноусилителями в виде течки трапециевидной формы; снабжена емкостями - пневмостабилизаторами в виде газопроводной трубы с фланцами; снабжена волноприемниками в виде патрубка (воронки) достаточного сечения, соединенного при помощи рукава с пневмостабилизатором, установленный каждый ниже уровня воды на переменной глубине, последовательно увеличенной на высоту волны от первого до последнего с возможностью получения воздуха нужного давления. На фиг.1 показана конструктивнотехнологическая схема; на фиг.2 - разрез I - I; на фиг.3 - вид по "А". Воздухосборник 1 (фиг.1, 2, 3) выполнен металлической емкостью с проемом внизу 2 для входа воздуха и воды с закрепленным волноусилителем 3, установленными на платформе 4. Волноусилитель 3 представляет собою металлическую течку трапециевидной формы, закреплена дополнительно к платформе 4. Платформа 4 выполнена металлической площадкой, консольно закрепленная на борту морского судна, отработавшего свой технологический срок. Воздухоприемник 1 через обратный клапан 5, воздухопровод 6 соединен с воздухосборником 7 первой ступени сжатия, оборудован, как все остальные, манометром и установлен на платформе через приставку 8, как все остальные. Воздухосборник 7 воздухопроводом 9 через обратный клапан 5 соединен с пневмостабилизатором 10, соединенный с одной стороны через рукав 11 с волноприемной воронкой 12, с другой через обратный клапан 5 воздухопроводом 13 соединен с воздухосборником 7 второй ступени. Конструктивно равны между собою волноусилители 3, клапаны 5, воздухосборники 7, пневмостабилизаторы 10, волноприемные воронки 12. Пневмостабилизатор 10 представляет собою газопроводную трубу с фланцами, которые подвешены на технологических трубах, как вариант, например, на трубах поз.9 и 13. Волноприемный патрубок (воронка) 12, достаточного сечения для поступления воды в пневмостабилизатор 10, закрепленный на платформе 4 внутри волноусилителя 3, и ниже платформы соединена, например, рукавом 11 (см. фиг.4) с пневмостабилизатором 10. Воздухосборник 7 второй ступени соответственно соединен через воздухопровод 14, обратный клапан 5 волностабилизатор 10, рукав 15 с волноприемной воронкой 12, с другой стороны через пневмостабилизатор 10, обратный клапан 5, воздухопровод 16 соединен с воздухосборником 7 третьей ступени. Последовательно по аналогии достигается давление в воздухосборнике 7 четвертой ступени и вплоть до нужного давления в ресивере для потребителя. Работа волновой энергетической установки. Из атмосферы воздух, поступающий в воздухосборник 1 через проем 2, набегающей волной по закону сообщающихся сосудов через обрат клапан 5 по воздухопроводу 6 выталкивается в воздухосборник 7 (см. фиг.2). Морская волна движущимся потоком по волноусилителю 3, как по трапеции увеличивается по высоте за счет уменьшения ширины (см. фиг.3, с "Б" до "б"). Принимаем это искусственное повышение высоты на 50%, т.е. при минимальной "a" и давление в воздухосборнике будет "a" первой ступени. Последующие увеличения будут на высоту hв (см. фиг.1), принимаем hв = 1,5м. При набегании второй волны уровень над первой волноприемной воронкой 12 поднимается на hв и вытесняет водяным столбом высотой a + hв через рукав 11 воздух из пневмостабилизатора 10 первой ступени через обратный клапан 5 по воздухопроводу 13 в воздухосборник 7 второй ступени. При набегании следующей волны второй волноприемной воронки 12 с помощью волноусилителя 3 также повышенным водяным столбом уже 2hв + a по рукаву 15 из пневмостабилизатора 10 выталкивает воздух через обратный клапан 5 по воздухопроводу 16 в воздухосборник 7 с давлением 2hв + a, с таким давлением будет заполнен и третий пневмостабилизатор 10 (см. фиг.1) через воздухопровод 17 и клапан 5 и т.д. вплоть до последнего пневмостабилизатора с давлением n × hв + a, который поступает потребителю через ресивер, где n - число пневмостабилиэаторов. Если набегающая волна движется со стороны высокого давления, т.е. справа движение сжатого воздуха по схеме прекращается, в каждом пневмостабилизаюре спада, воздух начинает движение, как бы в автоматическом режиме. С экономической точки зрения в данное время предлагаемые установки надо строить, на давление (2 - 2,3)ати, т.е. опускать последний пневмостабилизатор на глубину 20 метров и строить на мощность 10 - 15кВт. Эту установку под силу приобрести будет каждому приморскому поселку. Надо заметить, что используем, как бы готовые базы - отработанные грузовые и пассажирские теплоходы. В Украине можно использовать все побережье Черного моря с естественной высотой hв > 1,0м.
