Спосіб захисту трансформатора напруги від пошкоджень ферорезонансними процесами в електричних мережах з заземленою нейтраллю

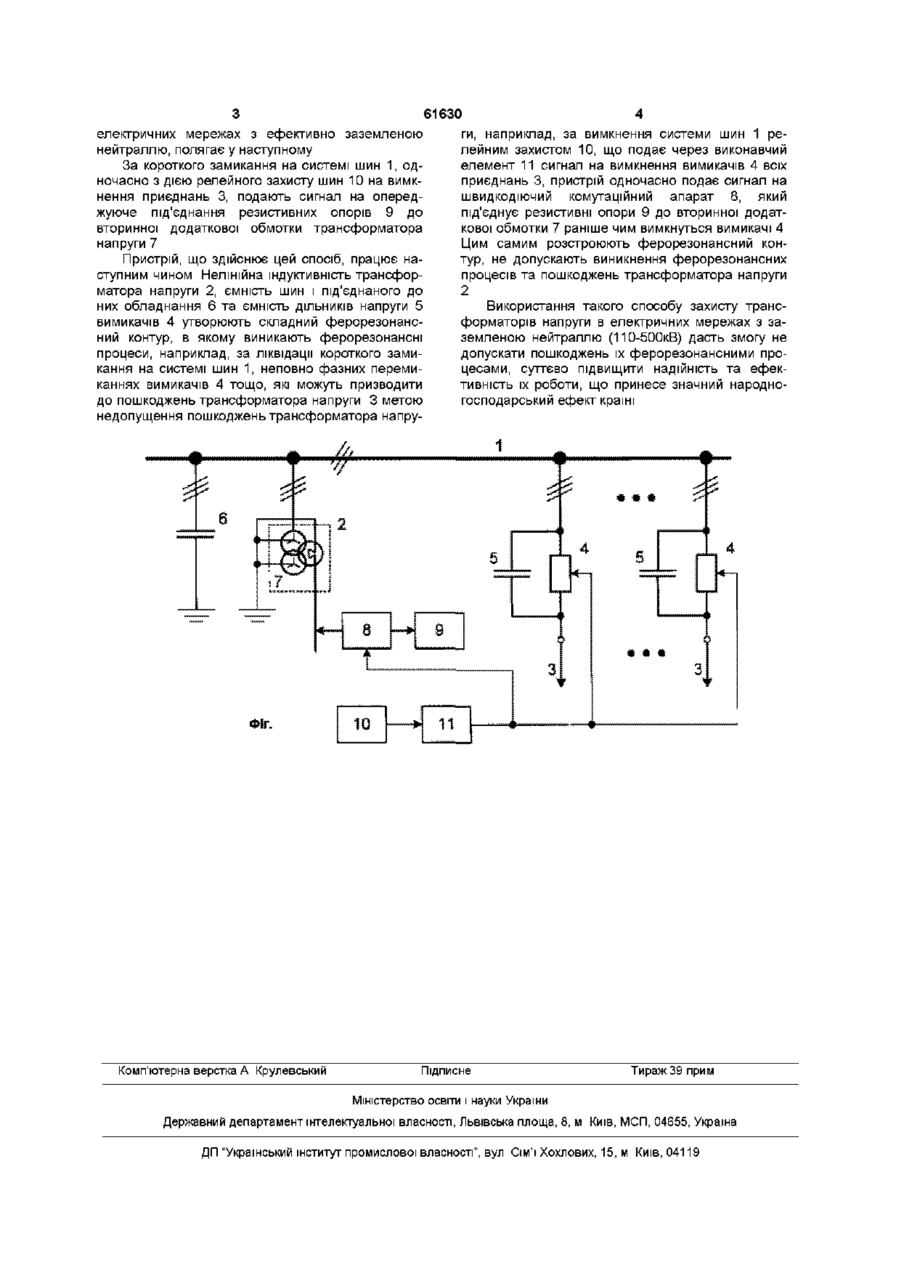

Спосіб захисту трансформатора напруги від пошкоджень ферорезонансними процесами в електричних мережах з заземленою нейтраллю, згідно якого за короткого замикання на системі шин, одночасно з дією захисту шин на вимкнення приєднань, подають сигнал на опереджуюче під'єднання резистивних опорів, який відрізняється тим, що резистивні опори під'єднують до вторинної додаткової обмотки трансформатора напруги Винахід відноситься до електроенергетики та стосується захисту трансформаторів напруги від пошкоджень ферорезонансними процесами в електричних мережах Відомий спосіб захисту трансформатора напруги від пошкоджень ферорезонансними процесами в електромережах з заземленою нейтраллю згідно якого, за короткого замикання на системі шин, подають сигнал на вимкнення приєднань від системи шин та опереджуюче під'єднання резистивного опору до виводів вторинної основної обмотки трансформатора напруги за допомогою швидкодійного комутаційного апарата [Патент № 34935А UA МПК6 Н02Н7/04 Спосіб захисту трансформатора напруги від пошкоджень ферорезонансними процесами в електричних мережах з ефективно заземленою нейтраллю та пристрій для його здійснення Опубл 13 03 2001 р Бюл №2] коджень ферорезонансними процесами в електромережах з заземленою нейтраллю, згідно якого за короткого замикання на системі шин, одночасно з дією захисту шин на вимкнення приєднань, подають сигнал на опереджуюче під'єднання резистивних опорів, згідно винаходу, резистивні опори під'єднують до вторинної додаткової обмотки трансформатора напруги Опереджуюче короткочасне під'єднання резистивних опорів до вторинної додаткової обмотки трансформатора напруги розлаштовує ферорезонансний контур, що виникає між трансформатором напруги та ємністю шин, не допускає виникнення ферорезонансних процесів і тим самим не призводитиме до пошкоджень трансформатора напруги При цьому зменшується ймовірність створення аварійних ситуацій за пошкодження кіл напруги, що живляться від вторинної основної обмотки трансформатора напруги, та помилкові дії оперативного персоналу підстанції, тим самим підвищується надійність її роботи в цілому Однак цей спосіб захисту трансформатора напруги недостатньо надійний, оскільки може призводити до неселективної роботи дистанційних захистів основних елементів електромереж, зумовлює протікання значних струмів по обмотках трансформатора напруги В основу винаходу поставлено завдання підвищити надійність роботи захистів всіх елементів електромережі, зменшити струми, що протікатимуть по обмотках трансформатора напруги під час ферорезонансних процесів і ризик створення не передбачуваних аварійних ситуацій Поставлене завдання досягається тим, що в способі захисту трансформатора напруги від пош На кресленні (фіг) зображено принципову схему для реалізації даного способу, де 1 - система шин, 2 - трансформатор напруги, 3 - приєднання, 4 - вимикач, 5 - ємнісний дільник, 6 - ємність шин і під'єднаного до них обладнання, 7 вторинна додаткова обмотка трансформатора напруги, 8 - швидкодіючий комутаційний апарат, 9 - резистивні опори, 10 - релейний захист шин, 11 виконуючий елемент Спосіб захисту трансформатора напруги від пошкоджень ферорезонансними процесами в О со (О (О електричних мережах з ефективно заземленою нейтраллю, полягає у наступному За короткого замикання на системі шин 1, одночасно з дією релейного захисту шин 10 на вимкнення приєднань 3, подають сигнал на опереджуюче під'єднання резистивних опорів 9 до вторинної додаткової обмотки трансформатора напруги 7 Пристрій, що здійснює цей спосіб, працює наступним чином Нелінійна індуктивність трансформатора напруги 2, ємність шин і під'єднаного до них обладнання 6 та ємність ДІЛЬНИКІВ напруги 5 вимикачів 4 утворюють складний ферорезонансний контур, в якому виникають ферорезонансні процеси, наприклад, за ліквідації короткого замикання на системі шин 1, неповно фазних перемиканнях вимикачів 4 тощо, які можуть призводити до пошкоджень трансформатора напруги 3 метою недопущення пошкоджень трансформатора напру Комп'ютерна верстка А Крулевський 61630 ги, наприклад, за вимкнення системи шин 1 релейним захистом 10, що подає через виконавчий елемент 11 сигнал на вимкнення вимикачів 4 всіх приєднань 3, пристрій одночасно подає сигнал на швидкодіючий комутаційний апарат 8, який під'єднує резистивні опори 9 до вторинної додаткової обмотки 7 раніше чим вимкнуться вимикачі 4 Цим самим розстроюють ферорезонансний контур, не допускають виникнення ферорезонансних процесів та пошкоджень трансформатора напруги 2 Використання такого способу захисту трансформаторів напруги в електричних мережах з заземленою нейтраллю (110-500кВ) дасть змогу не допускати пошкоджень їх ферорезонансними процесами, суттєво підвищити надійність та ефективність їх роботи, що принесе значний народногосподарський ефект країні Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
