Вузол з’єднання ведучої шестірні та правого шатуна велосипеда
Текст

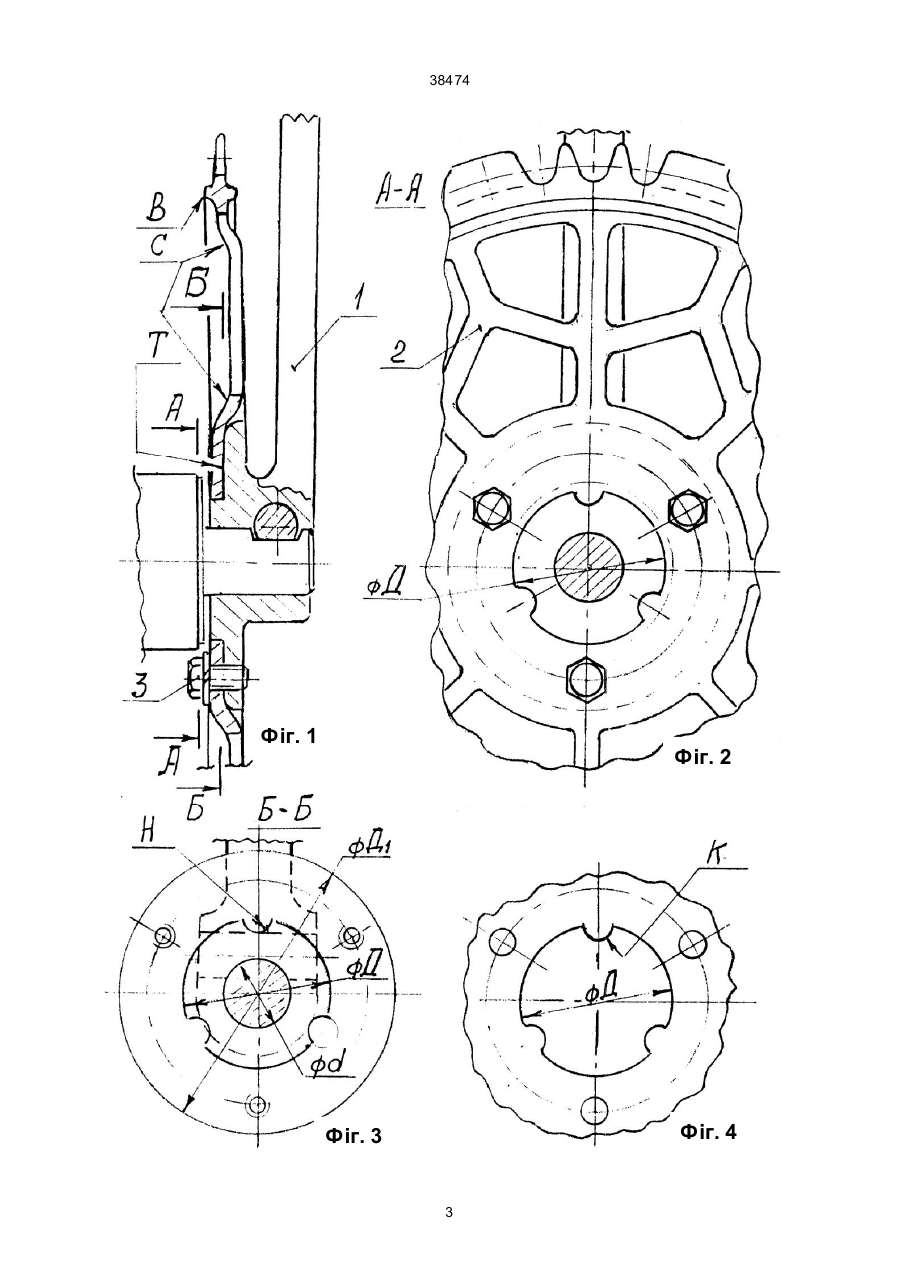

Вузол з'єднання ведучої шестірні та правого 38474 шестерні застосовується шліцьове з'єднання. Для цього на посадочному діаметрі "ФД" шатуна виконані пази "Н", а на діаметрі "ФД" шестерні (фіг. 4) виконані штамповкою шліци "К", чим і забезпечується їх надійне з'єднання. Для отримання жорсткості шестерня має зігнуту форму "С" та потовщений вінок "В" в основі зубів шестерні. Конструкція розйомного шатуна та шестерні проміж зазначеної експлуатаційної переваги, як усунення биття зубів ведучої шестерні, підвищення безпеки руху, зменшення спрацювання ланцюга та зубів шестерень, можливості робити заміну ведучої шестерні з іншим числом зубів, має перевагу і на заводах виробниках велосипедів, де дає можливість застосовувати розйомне з'єднання ведучої шестерні з шатуном на різноманітних типах велосипедів: дитячих, підліткових, жіночих, чоловічих, спортивних, а також на медичнореанімаційних та спортивних тренажерах де є ланцюгова передача велосипеду. 2 38474 Фіг. 1 Фіг. 2 Фіг. 4 Фіг. 3 3 38474 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюConnecting unit of drive gear and right connecting rod of bicycle
Автори англійськоюPryschepa Vladyslav Hryhorovych
Назва патенту російськоюУзел соединения ведущей шестерни и правого шатуна велосипеда
Автори російськоюПрищепа Владислав Григорьевич
МПК / Мітки
МПК: B62M 1/00
Мітки: з'єднання, шестірні, правого, шатуна, вузол, ведучої, велосипеда
