Пристрій впливу обертовим магнітним полем вихрового типу на біологічні об’єкти

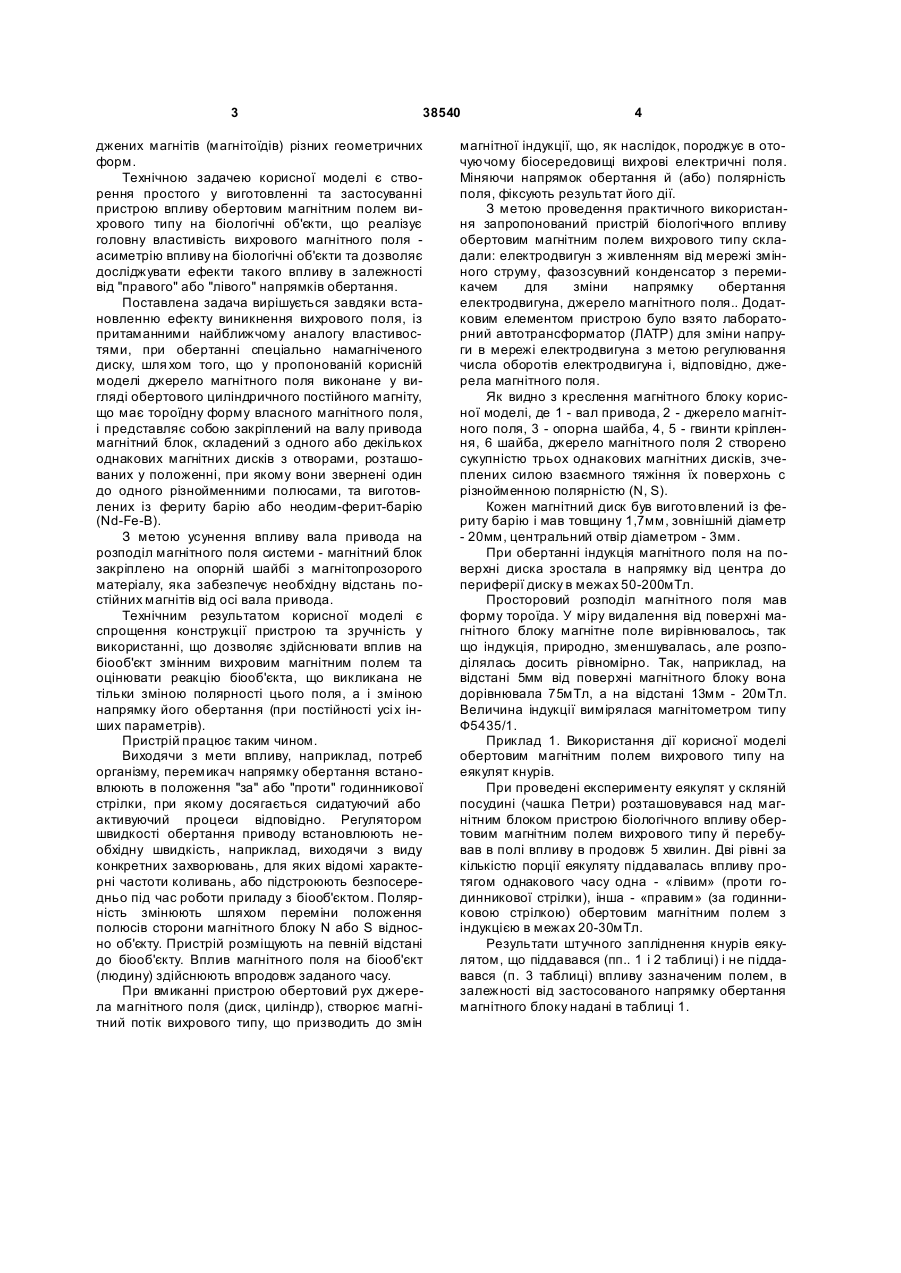

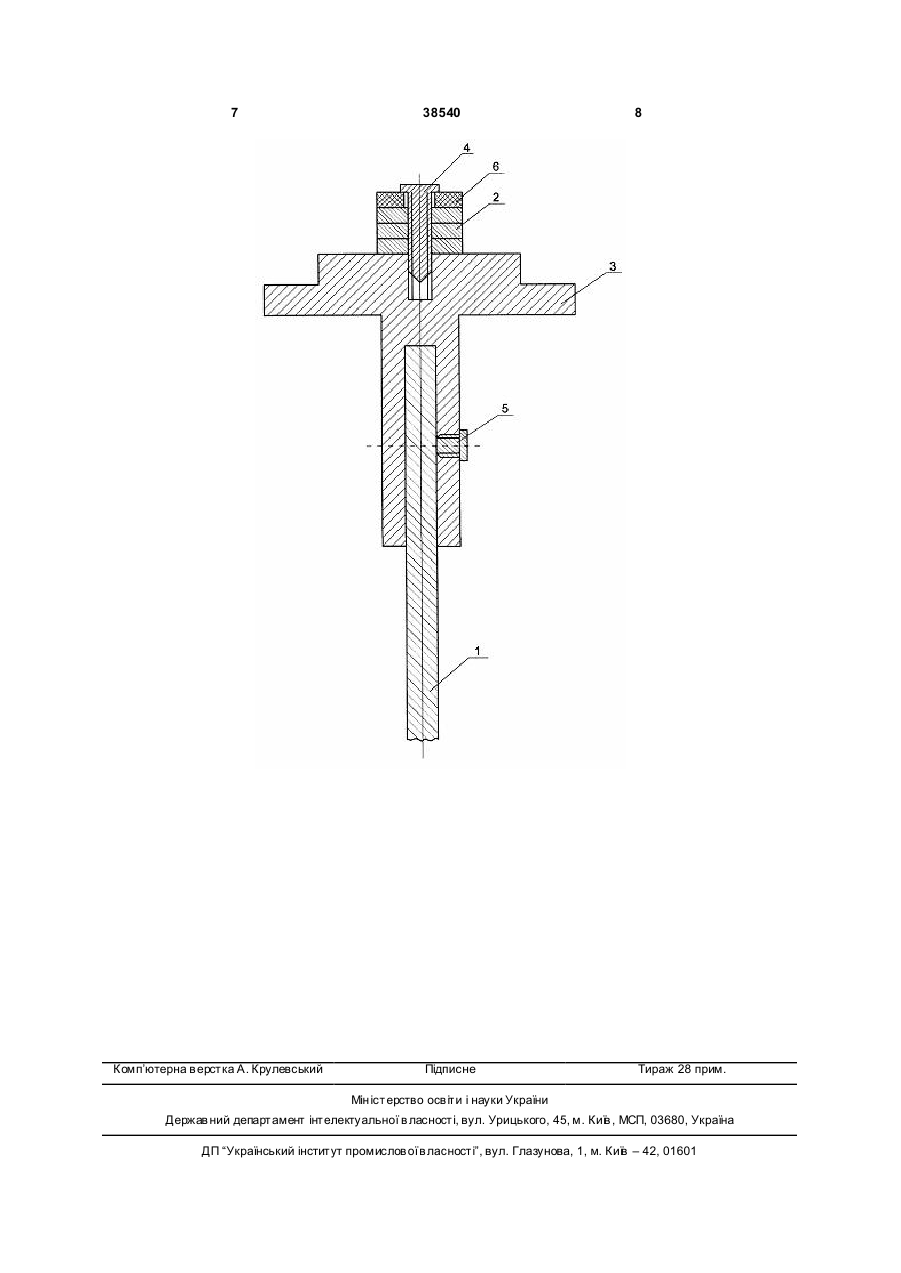

1. Пристрій впливу обертовим магнітним полем вихрового типу на біологічні об'єкти, який включає корпус з кришкою, привід, виконаний з можливістю зміни напрямку і швидкості обертання, та джерело магнітного поля, закріплене на валу привода, який відрізняється тим, що джерело магнітного поля виконане у вигляді обертового циліндричного постійного магніту, з можливістю розташування "північним" або "південним" магніт 3 38540 джених магнітів (магнітоїдів) різних геометричних форм. Технічною задачею корисної моделі є створення простого у виготовленні та застосуванні пристрою впливу обертовим магнітним полем вихрового типу на біологічні об'єкти, що реалізує головну властивість вихрового магнітного поля асиметрію впливу на біологічні об'єкти та дозволяє досліджувати ефекти такого впливу в залежності від "правого" або "лівого" напрямків обертання. Поставлена задача вирішується завдяки встановленню ефекту виникнення вихрового поля, із притаманними найближчому аналогу властивостями, при обертанні спеціально намагніченого диску, шля хом того, що у пропонованій корисній моделі джерело магнітного поля виконане у вигляді обертового циліндричного постійного магніту, що має тороїдну форму власного магнітного поля, і представляє собою закріплений на валу привода магнітний блок, складений з одного або декількох однакових магнітних дисків з отворами, розташованих у положенні, при якому вони звернені один до одного різнойменними полюсами, та виготовлених із фериту барію або неодим-ферит-барію (Nd-Fe-B). З метою усунення впливу вала привода на розподіл магнітного поля системи - магнітний блок закріплено на опорній шайбі з магнітопрозорого матеріалу, яка забезпечує необхідну відстань постійних магнітів від осі вала привода. Технічним результатом корисної моделі є спрощення конструкції пристрою та зручність у використанні, що дозволяє здійснювати вплив на біооб'єкт змінним вихровим магнітним полем та оцінювати реакцію біооб'єкта, що викликана не тільки зміною полярності цього поля, а і зміною напрямку його обертання (при постійності усі х інших параметрів). Пристрій працює таким чином. Виходячи з мети впливу, наприклад, потреб організму, перемикач напрямку обертання встановлюють в положення "за" або "проти" годинникової стрілки, при якому досягається сидатуючий або активуючий процеси відповідно. Регулятором швидкості обертання приводу встановлюють необхідну швидкість, наприклад, виходячи з виду конкретних захворювань, для яких відомі характерні частоти коливань, або підстроюють безпосередньо під час роботи приладу з біооб'єктом. Полярність змінюють шляхом переміни положення полюсів сторони магнітного блоку N або S відносно об'єкту. Пристрій розміщують на певній відстані до біооб'єкту. Вплив магнітного поля на біооб'єкт (людину) здійснюють впродовж заданого часу. При вмиканні пристрою обертовий рух джерела магнітного поля (диск, циліндр), створює магнітний потік вихрового типу, що призводить до змін 4 магнітної індукції, що, як наслідок, породжує в оточуючому біосередовищі вихрові електричні поля. Міняючи напрямок обертання й (або) полярність поля, фіксують результат його дії. З метою проведення практичного використання запропонований пристрій біологічного впливу обертовим магнітним полем вихрового типу складали: електродвигун з живленням від мережі змінного струму, фазозсувний конденсатор з перемикачем для зміни напрямку обертання електродвигуна, джерело магнітного поля.. Додатковим елементом пристрою було взято лабораторний автотрансформатор (ЛАТР) для зміни напруги в мережі електродвигуна з метою регулювання числа оборотів електродвигуна і, відповідно, джерела магнітного поля. Як видно з креслення магнітного блоку корисної моделі, де 1 - вал привода, 2 - джерело магнітного поля, 3 - опорна шайба, 4, 5 - гвинти кріплення, 6 шайба, джерело магнітного поля 2 створено сукупністю трьох однакових магнітних дисків, зчеплених силою взаємного тяжіння їх поверхонь с різнойменною полярністю (N, S). Кожен магнітний диск був вигото влений із фериту барію і мав товщину 1,7мм, зовнішній діаметр - 20мм, центральний отвір діаметром - 3мм. При обертанні індукція магнітного поля на поверхні диска зростала в напрямку від центра до периферії диску в межах 50-200мТл. Просторовий розподіл магнітного поля мав форму тороїда. У міру видалення від поверхні магнітного блоку магнітне поле вирівнювалось, так що індукція, природно, зменшувалась, але розподілялась досить рівномірно. Так, наприклад, на відстані 5мм від поверхні магнітного блоку вона дорівнювала 75мТл, а на відстані 13мм - 20мТл. Величина індукції вимірялася магнітометром типу Ф5435/1. Приклад 1. Використання дії корисної моделі обертовим магнітним полем вихрового типу на еякулят кнурів. При проведені експерименту еякулят у скляній посудині (чашка Петри) розташовувався над магнітним блоком пристрою біологічного впливу обертовим магнітним полем вихрового типу й перебував в полі впливу в продовж 5 хвилин. Дві рівні за кількістю порції еякуляту піддавалась впливу протягом однакового часу одна - «лівим» (проти годинникової стрілки), інша - «правим» (за годинниковою стрілкою) обертовим магнітним полем з індукцією в межах 20-30мТл. Результати штучного запліднення кнурів еякулятом, що піддавався (пп.. 1 і 2 таблиці) і не піддавався (п. 3 таблиці) впливу зазначеним полем, в залежності від застосованого напрямку обертання магнітного блоку надані в таблиці 1. 5 38540 6 Таблиця 1 Вид обробки еяку- Індивідуальний номер лята перед заплідсвиноматки ненням 379 1. «Ліве» обертан3964 ня 3770 3904 4505 2. «Праве» обер3070 тання 4508 3870 2616 210 3. Контроль 3009 3684 Кількість поросят, голів при опоросі середнє по групі Запліднюваність по групі, % 12 10 12 10 10 11 12 перегуляла 10 11 10 перегуляла 11 100,0 11 75,0 9,9 75,0 Показано, що вплив «лівого» обертового магнітного поля вихрового типу, яке створене запропонованим пристроєм, на еякулят кнурів викликає значне зростання показника запліднюваності свиноматок. Приклад 2. Використання дії корисної моделі обертовим магнітним полем вихрового типу на інкубовані курячі яйця. Інкубовані курячі яйця на 15 добу інкубації розміщали на магнітопрозорий підставці ембріоном униз над "північним" полюсом магнітного блоку експериментального пристрою. В області розташування ембріона індукція магнітного поля становила близько 2мТл. Експозиція - 5 хвилин. На яйця першої дослідної групи №1 (у кількості 10 штук) впливали лівообертальним магнітним полем, на яйця другої гр упи №2 (у тій же кількості) - правообертальним магнітним полем. Яйця цих двох гр уп і контрольної групи №3 інкубували, після чого на 18 добу інкубації стандартним методом in ovo провели щеплення ембріонів вірус вакциною проти хвороби Гамірбора (бирнавірус штам «РОЗУМ-93»). Після цього у 7-14-21-35-добових курчат, які вивелися із цих ембріонів, визначали рівень поствакцинальних антитіл методом імуноферментного аналізу (ІФА) та за радіальною реакцією імунодифузії (РРІД). Таблиця 2 №№ дослідної групи 1 2 3(контроль) Рівень вірусоспецифічних антитіл (в ELISA) і імуноглобулінів (у РРІД) у курей віку (середньоарифметичні дані ELISA/ РРІД, мікрог/мол, Р£0,05) 7 діб 14 діб 21 доба 35 діб 1:63,5/0,0 1:375,5/0,2 1:1015,2/1,0 1:1750,5/1,7 1:639,5/0,7 1:2065,7/1,3 1:2950,5/2,0 1:2980,3/1,9 1:95,7/0,0 1:437,3/0,3 1:997,3/1,1 1:1807,5/1,7 З даних таблиці видно, що рівень антитільного відгук у курчат з ембріонів, що отримали вплив правообертального вихрового магнітного поля, істотно вище за рівень відгуку на цю ж вакцину, у курчат, що не були в магнітному полі або тих, які у період ембріонального розвитку зазнали дії лівообертального вихрового магнітного поля тієї ж індукції та при тій же експозиції, як і в ембріонів, що зазнали дії правообертального магнітного поля. Підтверджено здатність пристрою виявляти різні властивості поля при впливу на біооб'єкта для різних напрямків обертання. Джерела інформації: 1. Соловйова Г.Р. Магнітотерапевтична апаратура. - М.: Медицина, 1991. - 176с. 2. Пат. України 33203, МПК7 А61N 2/08. Пристрій для генерування магнітних полів / Філіпов Ю.О., Привалов В.М., Соколовський I.I., та ін.. заявка №99010224; заявл. 15.01.1999; опубл. 15.02.2001, Бюл. №3 (II ч.). 3. Пат. України 29002, МПК7 А61N 2/08. Магнітотерапевтичний апарат / Філіпов Ю.О.; I.I Соколовський, В.М. Житник М.Я. та ін.. - заявка №97125776; заявл. 02.12.1997; опубл. 16.10.2000, Бюл. №20 (II ч.). 7 Комп’ютерна в ерстка А. Крулевський 38540 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
