Спосіб розробки пластоподібних крутоспадних рудних покладів

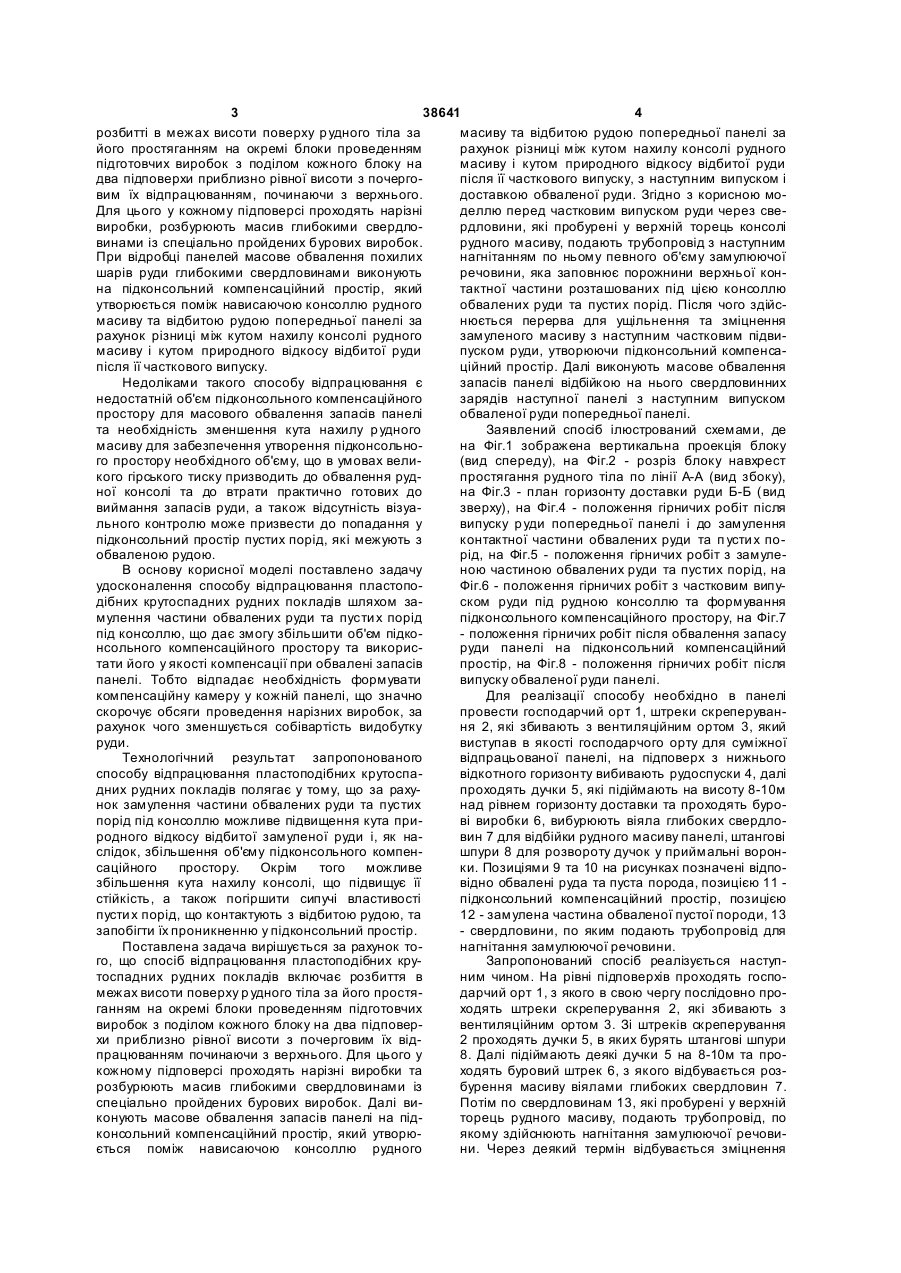

Спосіб відпрацювання пластоподібних крутоспадних рудних покладів, що включає розбиття в межах висоти поверху р удного тіла за його простяганням на окремі блоки проведенням підготовчих виробок з поділом кожного блока на два підповерхи приблизно рівної висоти з почерговим їх відпрацюванням, починаючи з верхнього, шляхом проведення на кожному підповерсі нарізних виробок, розбурення масиву глибокими свердловинами із спеціально пройдених бурови х виробок та масо 3 38641 4 розбитті в межах висоти поверху р удного тіла за масиву та відбитою рудою попередньої панелі за його простяганням на окремі блоки проведенням рахунок різниці між кутом нахилу консолі рудного підготовчих виробок з поділом кожного блоку на масиву і кутом природного відкосу відбитої руди два підповерхи приблизно рівної висоти з почергопісля її часткового випуску, з наступним випуском і вим їх відпрацюванням, починаючи з верхнього. доставкою обваленої руди. Згідно з корисною моДля цього у кожному підповерсі проходять нарізні деллю перед частковим випуском руди через свевиробки, розбурюють масив глибокими свердлордловини, які пробурені у верхній торець консолі винами із спеціально пройдених бурових виробок. рудного масиву, подають трубопровід з наступним При відробці панелей масове обвалення похилих нагнітанням по ньому певного об'єму замулюючої шарів руди глибокими свердловинами виконують речовини, яка заповнює порожнини верхньої конна підконсольний компенсаційний простір, який тактної частини розташованих під цією консоллю утворюється поміж нависаючою консоллю рудного обвалених руди та пустих порід. Після чого здійсмасиву та відбитою рудою попередньої панелі за нюється перерва для ущільнення та зміцнення рахунок різниці між кутом нахилу консолі рудного замуленого масиву з наступним частковим підвимасиву і кутом природного відкосу відбитої руди пуском руди, утворюючи підконсольний компенсапісля її часткового випуску. ційний простір. Далі виконують масове обвалення Недоліками такого способу відпрацювання є запасів панелі відбійкою на нього свердловинних недостатній об'єм підконсольного компенсаційного зарядів наступної панелі з наступним випуском простору для масового обвалення запасів панелі обваленої руди попередньої панелі. та необхідність зменшення кута нахилу р удного Заявлений спосіб ілюстрований схемами, де масиву для забезпечення утворення підконсольнона Фіг.1 зображена вертикальна проекція блоку го простору необхідного об'єму, що в умовах вели(вид спереду), на Фіг.2 - розріз блоку навхрест кого гірського тиску призводить до обвалення рудпростягання рудного тіла по лінії А-А (вид збоку), ної консолі та до втрати практично готових до на Фіг.3 - план горизонту доставки руди Б-Б (вид виймання запасів руди, а також відсутність візуазверху), на Фіг.4 - положення гірничих робіт після льного контролю може призвести до попадання у випуску р уди попередньої панелі і до замулення підконсольний простір пустих порід, які межують з контактної частини обвалених руди та п усти х пообваленою рудою. рід, на Фіг.5 - положення гірничих робіт з замулеВ основу корисної моделі поставлено задачу ною частиною обвалених руди та пустих порід, на удосконалення способу відпрацювання пластопоФіг.6 - положення гірничих робіт з частковим випудібних крутоспадних рудних покладів шляхом заском руди під рудною консоллю та формування мулення частини обвалених руди та пусти х порід підконсольного компенсаційного простору, на Фіг.7 під консоллю, що дає змогу збільшити об'єм підко- положення гірничих робіт після обвалення запасу нсольного компенсаційного простору та викорисруди панелі на підконсольний компенсаційний тати його у якості компенсації при обвалені запасів простір, на Фіг.8 - положення гірничих робіт після панелі. Тобто відпадає необхідність формувати випуску обваленої руди панелі. компенсаційну камеру у кожній панелі, що значно Для реалізації способу необхідно в панелі скорочує обсяги проведення нарізних виробок, за провести господарчий орт 1, штреки скреперуванрахунок чого зменшується собівартість видобутку ня 2, які збивають з вентиляційним ортом 3, який руди. виступав в якості господарчого орту для суміжної Технологічний результат запропонованого відпрацьованої панелі, на підповерх з нижнього способу відпрацювання пластоподібних крутоспавідкотного горизонту вибивають рудоспуски 4, далі дних рудних покладів полягає у тому, що за рахупроходять дучки 5, які підіймають на висоту 8-10м нок замулення частини обвалених руди та пустих над рівнем горизонту доставки та проходять буропорід під консоллю можливе підвищення кута приві виробки 6, вибурюють віяла глибоких свердлородного відкосу відбитої замуленої руди і, як навин 7 для відбійки рудного масиву панелі, штангові слідок, збільшення об'єму підконсольного компеншпури 8 для розвороту дучок у приймальні воронсаційного простору. Окрім того можливе ки. Позиціями 9 та 10 на рисунках позначені відпозбільшення кута нахилу консолі, що підвищує її відно обвалені руда та пуста порода, позицією 11 стійкість, а також погіршити сипучі властивості підконсольний компенсаційний простір, позицією пусти х порід, що контактують з відбитою рудою, та 12 - замулена частина обваленої пустої породи, 13 запобігти їх проникненню у підконсольний простір. - свердловини, по яким подають трубопровід для Поставлена задача вирішується за рахунок тонагнітання замулюючої речовини. го, що спосіб відпрацювання пластоподібних круЗапропонований спосіб реалізується наступтоспадних рудних покладів включає розбиття в ним чином. На рівні підповерхів проходять госпомежах висоти поверху р удного тіла за його простядарчий орт 1, з якого в свою чергу послідовно проганням на окремі блоки проведенням підготовчих ходять штреки скреперування 2, які збивають з виробок з поділом кожного блоку на два підповервентиляційним ортом 3. Зі штреків скреперування хи приблизно рівної висоти з почерговим їх від2 проходять дучки 5, в яких бурять штангові шпури працюванням починаючи з верхнього. Для цього у 8. Далі підіймають деякі дучки 5 на 8-10м та прокожному підповерсі проходять нарізні виробки та ходять буровий штрек 6, з якого відбувається розрозбурюють масив глибокими свердловинами із бурення масиву віялами глибоких свердловин 7. спеціально пройдених бурових виробок. Далі виПотім по свердловинам 13, які пробурені у верхній конують масове обвалення запасів панелі на підторець рудного масиву, подають трубопровід, по консольний компенсаційний простір, який утворюякому здійснюють нагнітання замулюючої речовиється поміж нависаючою консоллю рудного ни. Через деякий термін відбувається зміцнення 5 38641 6 замуленої частини обвалених руди та пустої поронсаційний простір 11 виконують відбійку глибоких ди 12. Далі виконують частковий випуск руди 9 під свердловин 7 у віялах похилими шарами з наступконсоллю, формуючи підконсольний компенсаційним випуском обваленої руди 9 панелі. ний простір 11. Потім на цей підконсольний компе 7 Комп’ютерна в ерстка А. Крижанівський 38641 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
