Спосіб будівництва будинків, споруд
Номер патенту: 39176
Опубліковано: 10.02.2009
Автори: Шокарев Віктор Семенович, Павлов Анатолій Васильович, Трегуб Анатолій Степанович, Шокарев Андрій Вікторович, Степура Іван Васильович, Самченко Роман Васильович
Формула / Реферат
1. Спосіб будівництва будинків, споруд, що включає виготовлення котлована, виконання бетонної підготовки, монтаж фундаменту, у тілі якого на всю товщину розміщують канали, і безупинний моніторинг осідання і кренів будинку, який відрізняється тим, що відмітку дна котлована виконують вище за проектну відмітку низу фундаменту, виконаного одношаровим, на величину будівельного підйому будинку, що дорівнює потенційній деформації S основи будинку, канали виконують під кутом 0-15° до вертикальної осі з кроком 0,5-4,0 м, і за результатами моніторингу циклічно вирівнюють будинок шляхом часткового виймання ґрунту через канали.
2. Спосіб за п. 1, який відрізняється тим, що початок кожного циклу вирівнювання будинку визначають з умови S1=S2-S3, де S1 - фактична максимальна величина нерівномірного осідання будинку, що виникло в процесі монтажу, S2 - гранично допустима величина осідання будинку, S3 - додаткове осідання, що може відбутися за цикл вирівнювання будинку.
3. Спосіб за п. 1, який відрізняється тим, що кількість циклів вирівнювання будинку визначають співвідношенням , де n - кількість циклів, S2 - гранично допустима величина осідання будинку, S - потенційна деформація основи будинку.
4. Спосіб за п. 1, який відрізняється тим, що в процесі будівництва при необхідності додатково виконують часткове перетворення ґрунтів - укріплення для забезпечення на момент завершення будівництва умови Sзал < S2, де Sзал - залишкова деформація основи, S2 - гранично допустима величина осідання.
Текст

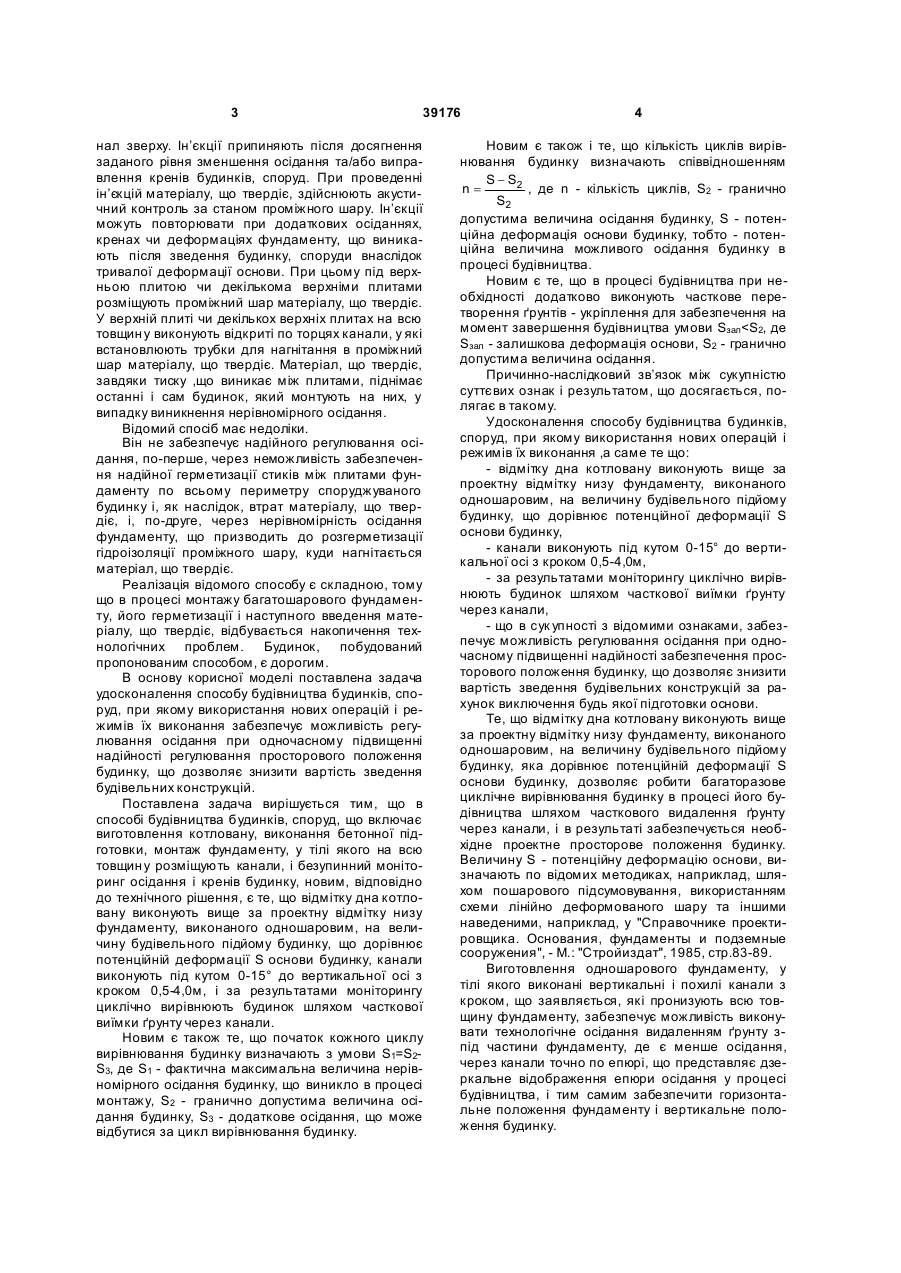

1. Спосіб будівництва будинків, споруд, що включає виготовлення котлована, виконання бетонної підготовки, монтаж фундаменту, у тілі якого на всю товщину розміщують канали, і безупинний моніторинг осідання і кренів будинку, який відрізняється тим, що відмітку дна котлована виконують вище за проектну відмітку низу фундаменту, виконаного одношаровим, на величину будівельного підйому будинку, що дорівнює потенційній деформації S основи будинку, канали виконують під кутом 0-15° до вертикальної осі з кроком 0,54,0м, і за результатами моніторингу циклічно вирі U 2 (19) 1 3 39176 нал зверху. Ін’єкції припиняють після досягнення заданого рівня зменшення осідання та/або виправлення кренів будинків, споруд. При проведенні ін’єкцій матеріалу, що твердіє, здійснюють акустичний контроль за станом проміжного шару. Ін’єкції можуть повторювати при додаткових осіданнях, кренах чи деформаціях фундаменту, що виникають після зведення будинку, споруди внаслідок тривалої деформації основи. При цьому під верхньою плитою чи декількома верхніми плитами розміщують проміжний шар матеріалу, що твердіє. У верхній плиті чи декількох верхніх плитах на всю товщин у виконують відкриті по торцях канали, у які встановлюють трубки для нагнітання в проміжний шар матеріалу, що твердіє. Матеріал, що твердіє, завдяки тиску ,що виникає між плитами, піднімає останні і сам будинок, який монтують на них, у випадку виникнення нерівномірного осідання. Відомий спосіб має недоліки. Він не забезпечує надійного регулювання осідання, по-перше, через неможливість забезпечення надійної герметизації стиків між плитами фундаменту по всьому периметру споруджуваного будинку і, як наслідок, втрат матеріалу, що твердіє, і, по-друге, через нерівномірність осідання фундаменту, що призводить до розгерметизації гідроізоляції проміжного шару, куди нагнітається матеріал, що твердіє. Реалізація відомого способу є складною, тому що в процесі монтажу багатошарового фундаменту, його герметизації і наступного введення матеріалу, що твердіє, відбувається накопичення технологічних проблем. Будинок, побудований пропонованим способом, є дорогим. В основу корисної моделі поставлена задача удосконалення способу будівництва будинків, споруд, при якому використання нових операцій і режимів їх виконання забезпечує можливість регулювання осідання при одночасному підвищенні надійності регулювання просторового положення будинку, що дозволяє знизити вартість зведення будівельних конструкцій. Поставлена задача вирішується тим, що в способі будівництва будинків, споруд, що включає виготовлення котловану, виконання бетонної підготовки, монтаж фундаменту, у тілі якого на всю товщин у розміщують канали, і безупинний моніторинг осідання і кренів будинку, новим, відповідно до технічного рішення, є те, що відмітку дна котловану виконують вище за проектну відмітку низу фундаменту, виконаного одношаровим, на величину будівельного підйому будинку, що дорівнює потенційній деформації S основи будинку, канали виконують під кутом 0-15° до вертикальної осі з кроком 0,5-4,0м, і за результатами моніторингу циклічно вирівнюють будинок шляхом часткової виїмки ґрунту через канали. Новим є також те, що початок кожного циклу вирівнювання будинку визначають з умови S1=S2S3, де S1 - фактична максимальна величина нерівномірного осідання будинку, що виникло в процесі монтажу, S2 - гранично допустима величина осідання будинку, S3 - додаткове осідання, що може відбутися за цикл вирівнювання будинку. 4 Новим є також і те, що кількість циклів вирівнювання будинку визначають співвідношенням S - S2 n= , де n - кількість циклів, S2 - гранично S2 допустима величина осідання будинку, S - потенційна деформація основи будинку, тобто - потенційна величина можливого осідання будинку в процесі будівництва. Новим є те, що в процесі будівництва при необхідності додатково виконують часткове перетворення ґрунтів - укріплення для забезпечення на момент завершення будівництва умови Sзал
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for building houses, constructions
Автори англійськоюShokarev Viktor Semenovych, Stepura Ivan Vasyliovych, Pavlov Anatolii Vasyliovych, Trehub Anatolii Stepanovych, Samchenko Roman Vasyliovych, Shokarev Andrii Viktorovych
Назва патенту російськоюСпособ строительства домов, сооружений
Автори російськоюШокарев Виктор Семенович, Степура Иван Васильевич, Павлов Анатолий Васильевич, Трегуб Анатолий Степанович, Самченко Роман Васильевич, Шокарев Андрей Викторович
МПК / Мітки
МПК: E02D 27/34, E02D 37/00
Мітки: споруд, будівництва, будинків, спосіб
