Спосіб селективного виймання пологого вугільного пласта в очисному вибої при переході геологічних порушень

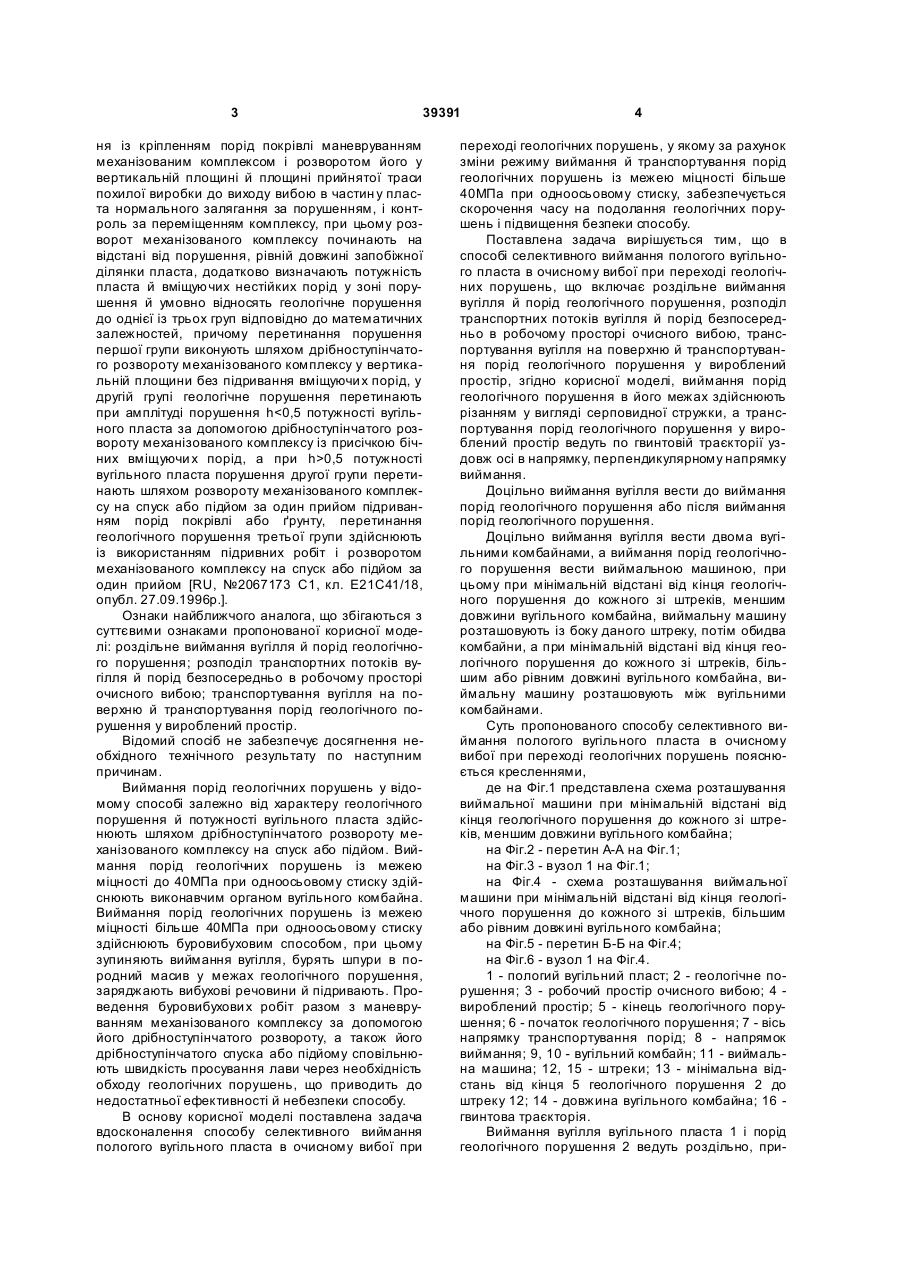

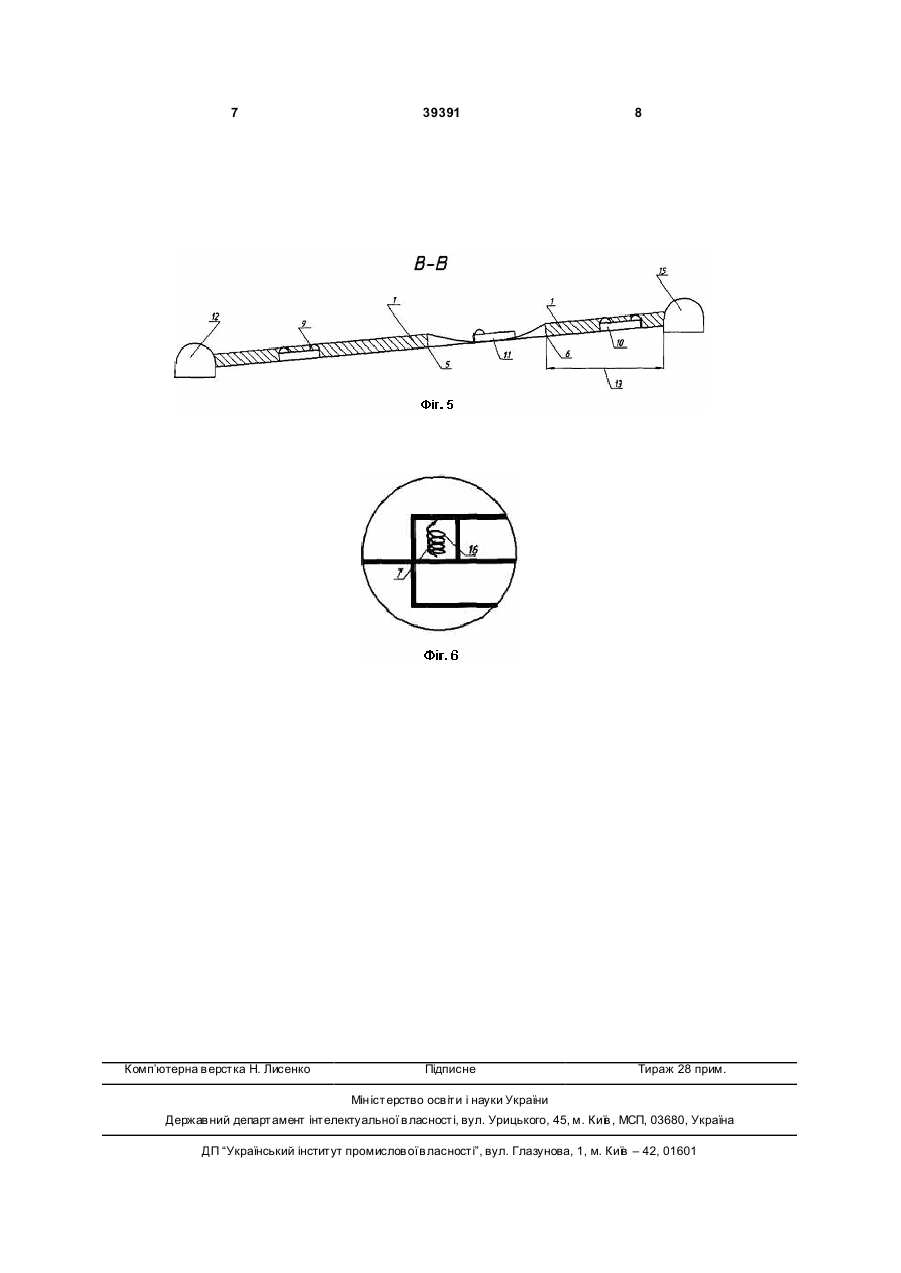

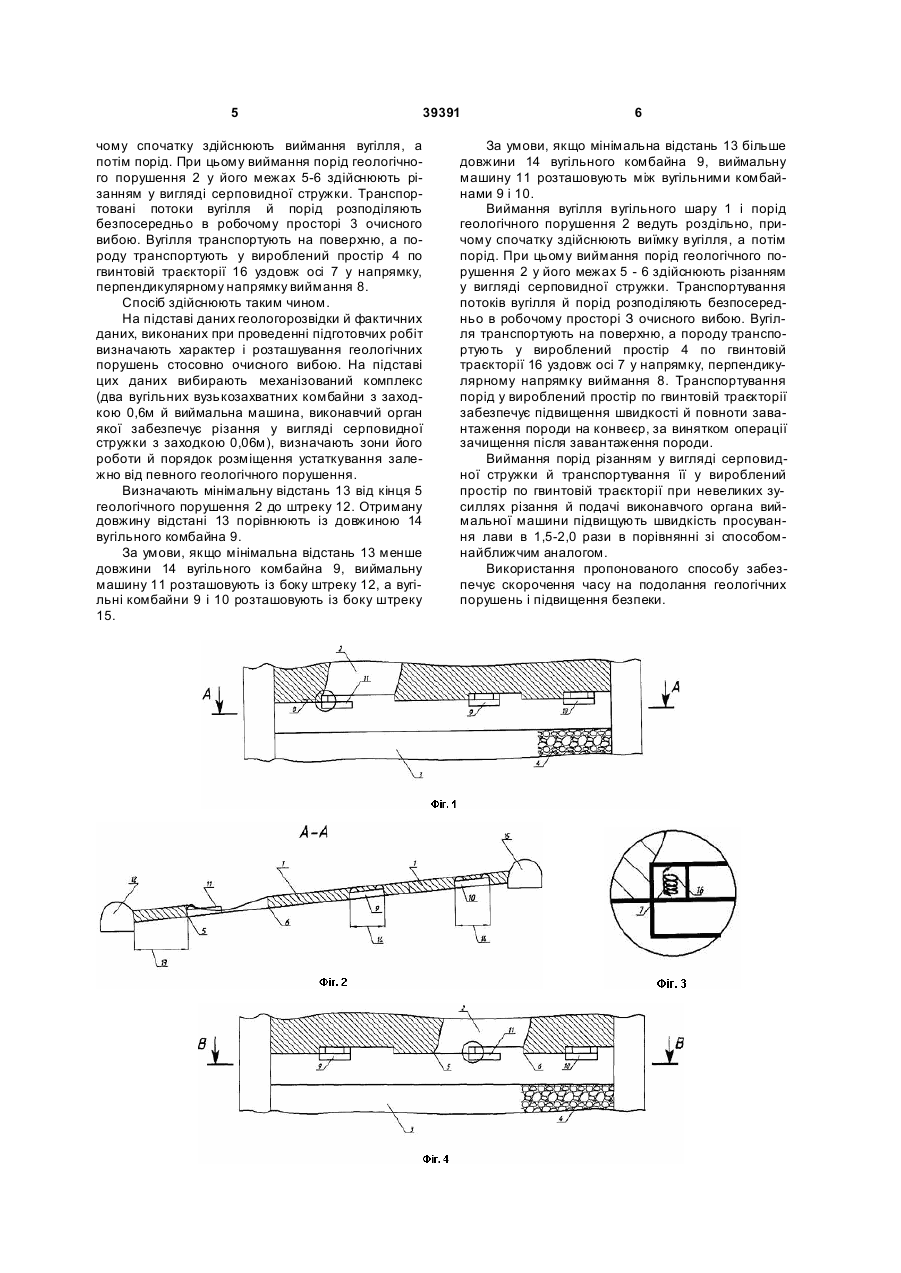

1. Спосіб селективного виймання пологого вугільного пласта в очисному вибої при переході геологічних порушень, що включає роздільне виймання вугілля й порід геологічного порушення, розподіл транспортних потоків вугілля й порід безпосередньо в робочому просторі очисного вибою, транспортування вугілля на поверхню й транспортування порід геологічного порушення у вироблений простір, який відрізняється тим, що виймання порід геологічного порушення в його межах здійснюють різанням у вигляді серпоподібної стружки, а транспортування порід геологічного порушення у вироблений простір ведуть по гвинтовій траєкторії U 1 3 39391 ня із кріпленням порід покрівлі маневруванням механізованим комплексом і розворотом його у вертикальній площині й площині прийнятої траси похилої виробки до виходу вибою в частин у пласта нормального залягання за порушенням, і контроль за переміщенням комплексу, при цьому розворот механізованого комплексу починають на відстані від порушення, рівній довжині запобіжної ділянки пласта, додатково визначають потужність пласта й вміщуючих нестійких порід у зоні порушення й умовно відносять геологічне порушення до однієї із трьох груп відповідно до математичних залежностей, причому перетинання порушення першої групи виконують шляхом дрібноступінчатого розвороту механізованого комплексу у вертикальній площини без підривання вміщуючи х порід, у другій групі геологічне порушення перетинають при амплітуді порушення h0,5 потужності вугільного пласта порушення другої групи перетинають шляхом розвороту механізованого комплексу на спуск або підйом за один прийом підриванням порід покрівлі або ґрунту, перетинання геологічного порушення третьої групи здійснюють із використанням підривних робіт і розворотом механізованого комплексу на спуск або підйом за один прийом [RU, №2067173 С1, кл. Е21С41/18, опубл. 27.09.1996р.]. Ознаки найближчого аналога, що збігаються з суттєвими ознаками пропонованої корисної моделі: роздільне виймання вугілля й порід геологічного порушення; розподіл транспортних потоків вугілля й порід безпосередньо в робочому просторі очисного вибою; транспортування вугілля на поверхню й транспортування порід геологічного порушення у вироблений простір. Відомий спосіб не забезпечує досягнення необхідного технічного результату по наступним причинам. Виймання порід геологічних порушень у відомому способі залежно від характеру геологічного порушення й потужності вугільного пласта здійснюють шляхом дрібноступінчатого розвороту механізованого комплексу на спуск або підйом. Виймання порід геологічних порушень із межею міцності до 40МПа при одноосьовому стиску здійснюють виконавчим органом вугільного комбайна. Виймання порід геологічних порушень із межею міцності більше 40МПа при одноосьовому стиску здійснюють буровибуховим способом, при цьому зупиняють виймання вугілля, бурять шпури в породний масив у межах геологічного порушення, заряджають вибухові речовини й підривають. Проведення буровибухови х робіт разом з маневруванням механізованого комплексу за допомогою його дрібноступінчатого розвороту, а також його дрібноступінчатого спуска або підйому сповільнюють швидкість просування лави через необхідність обходу геологічних порушень, що приводить до недостатньої ефективності й небезпеки способу. В основу корисної моделі поставлена задача вдосконалення способу селективного виймання пологого вугільного пласта в очисному вибої при 4 переході геологічних порушень, у якому за рахунок зміни режиму виймання й транспортування порід геологічних порушень із межею міцності більше 40МПа при одноосьовому стиску, забезпечується скорочення часу на подолання геологічних порушень і підвищення безпеки способу. Поставлена задача вирішується тим, що в способі селективного виймання пологого вугільного пласта в очисному вибої при переході геологічних порушень, що включає роздільне виймання вугілля й порід геологічного порушення, розподіл транспортних потоків вугілля й порід безпосередньо в робочому просторі очисного вибою, транспортування вугілля на поверхню й транспортування порід геологічного порушення у вироблений простір, згідно корисної моделі, виймання порід геологічного порушення в його межах здійснюють різанням у вигляді серповидної стружки, а транспортування порід геологічного порушення у вироблений простір ведуть по гвинтовій траєкторії уздовж осі в напрямку, перпендикулярному напрямку виймання. Доцільно виймання вугілля вести до виймання порід геологічного порушення або після виймання порід геологічного порушення. Доцільно виймання вугілля вести двома вугільними комбайнами, а виймання порід геологічного порушення вести виймальною машиною, при цьому при мінімальній відстані від кінця геологічного порушення до кожного зі штреків, меншим довжини вугільного комбайна, виймальну машину розташовують із боку даного штреку, потім обидва комбайни, а при мінімальній відстані від кінця геологічного порушення до кожного зі штреків, більшим або рівним довжині вугільного комбайна, виймальну машину розташовують між вугільними комбайнами. Суть пропонованого способу селективного виймання пологого вугільного пласта в очисному вибої при переході геологічних порушень пояснюється кресленнями, де на Фіг.1 представлена схема розташування виймальної машини при мінімальній відстані від кінця геологічного порушення до кожного зі штреків, меншим довжини вугільного комбайна; на Фіг.2 - перетин А-А на Фіг.1; на Фіг.3 - вузол 1 на Фіг.1; на Фіг.4 - схема розташування виймальної машини при мінімальній відстані від кінця геологічного порушення до кожного зі штреків, більшим або рівним довжині вугільного комбайна; на Фіг.5 - перетин Б-Б на Фіг.4; на Фіг.6 - вузол 1 на Фіг.4. 1 - пологий вугільний пласт; 2 - геологічне порушення; 3 - робочий простір очисного вибою; 4 вироблений простір; 5 - кінець геологічного порушення; 6 - початок геологічного порушення; 7 - вісь напрямку транспортування порід; 8 - напрямок виймання; 9, 10 - вугільний комбайн; 11 - виймальна машина; 12, 15 - штреки; 13 - мінімальна відстань від кінця 5 геологічного порушення 2 до штреку 12; 14 - довжина вугільного комбайна; 16 гвинтова траєкторія. Виймання вугілля вугільного пласта 1 і порід геологічного порушення 2 ведуть роздільно, при 5 39391 чому спочатку здійснюють виймання вугілля, а потім порід. При цьому виймання порід геологічного порушення 2 у його межах 5-6 здійснюють різанням у вигляді серповидної стружки. Транспортовані потоки вугілля й порід розподіляють безпосередньо в робочому просторі 3 очисного вибою. Вугілля транспортують на поверхню, а породу транспортують у вироблений простір 4 по гвинтовій траєкторії 16 уздовж осі 7 у напрямку, перпендикулярному напрямку виймання 8. Спосіб здійснюють таким чином. На підставі даних геологорозвідки й фактичних даних, виконаних при проведенні підготовчих робіт визначають характер і розташування геологічних порушень стосовно очисного вибою. На підставі цих даних вибирають механізований комплекс (два вугільних вузькозахватних комбайни з заходкою 0,6м й виймальна машина, виконавчий орган якої забезпечує різання у вигляді серповидної стружки з заходкою 0,06м), визначають зони його роботи й порядок розміщення устаткування залежно від певного геологічного порушення. Визначають мінімальну відстань 13 від кінця 5 геологічного порушення 2 до штреку 12. Отриману довжину відстані 13 порівнюють із довжиною 14 вугільного комбайна 9. За умови, якщо мінімальна відстань 13 менше довжини 14 вугільного комбайна 9, виймальну машину 11 розташовують із боку штреку 12, а вугільні комбайни 9 і 10 розташовують із боку штреку 15. 6 За умови, якщо мінімальна відстань 13 більше довжини 14 вугільного комбайна 9, виймальну машину 11 розташовують між вугільними комбайнами 9 і 10. Виймання вугілля вугільного шару 1 і порід геологічного порушення 2 ведуть роздільно, причому спочатку здійснюють виїмку вугілля, а потім порід. При цьому виймання порід геологічного порушення 2 у його межах 5 - 6 здійснюють різанням у вигляді серповидної стружки. Транспортування потоків вугілля й порід розподіляють безпосередньо в робочому просторі З очисного вибою. Вугілля транспортують на поверхню, а породу транспортують у вироблений простір 4 по гвинтовій траєкторії 16 уздовж осі 7 у напрямку, перпендикулярному напрямку виймання 8. Транспортування порід у вироблений простір по гвинтовій траєкторії забезпечує підвищення швидкості й повноти завантаження породи на конвеєр, за винятком операції зачищення після завантаження породи. Виймання порід різанням у вигляді серповидної стружки й транспортування її у вироблений простір по гвинтовій траєкторії при невеликих зусиллях різання й подачі виконавчого органа виймальної машини підвищують швидкість просування лави в 1,5-2,0 рази в порівнянні зі способомнайближчим аналогом. Використання пропонованого способу забезпечує скорочення часу на подолання геологічних порушень і підвищення безпеки. 7 Комп’ютерна в ерстка Н. Лисенко 39391 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
