Пристрій для запобігання пилоутворенню

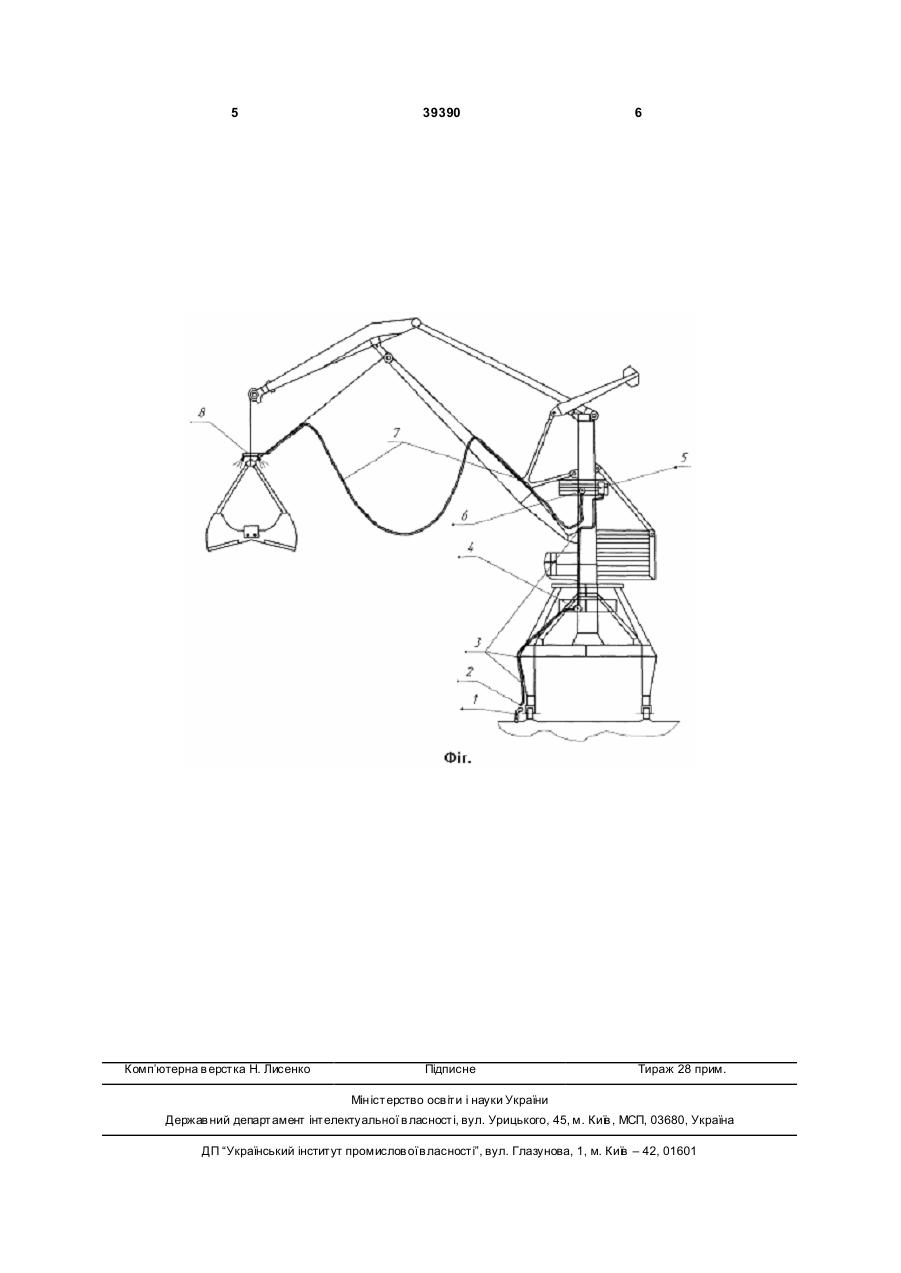

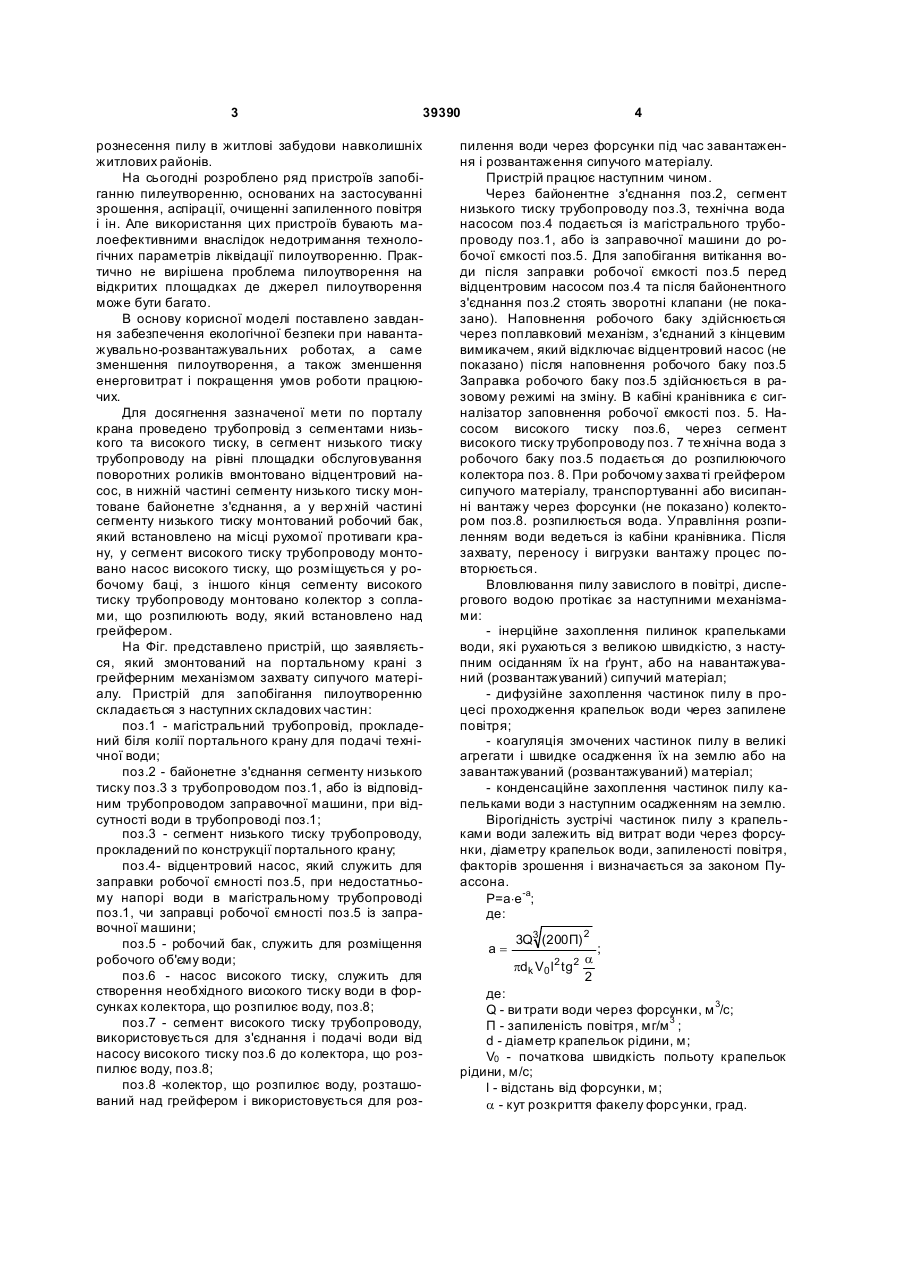

Пристрій для запобігання пилоутворенню при навантажувально-розвантажувальних роботах сипких матеріалів грейферним механізмом, до складу якого входить портальний кран з грейферним механізмом, трубопровід подачі технічної води з соплами, який відрізняється тим, що по пор 3 39390 рознесення пилу в житлові забудови навколишніх житлових районів. На сьогодні розроблено ряд пристроїв запобіганню пилеутворенню, основаних на застосуванні зрошення, аспірації, очищенні запиленного повітря і ін. Але використання цих пристроїв бувають малоефективними внаслідок недотримання технологічних параметрів ліквідації пилоутворенню. Практично не вирішена проблема пилоутворення на відкритих площадках де джерел пилоутворення може бути багато. В основу корисної моделі поставлено завдання забезпечення екологічної безпеки при навантажувально-розвантажувальних роботах, а саме зменшення пилоутворення, а також зменшення енерговитрат і покращення умов роботи працюючих. Для досягнення зазначеної мети по порталу крана проведено трубопровід з сегментами низького та високого тиску, в сегмент низького тиску трубопроводу на рівні площадки обслуговування поворотних роликів вмонтовано відцентровий насос, в нижній частині сегменту низького тиску монтоване байонетне з'єднання, а у вер хній частині сегменту низького тиску монтований робочий бак, який встановлено на місці рухомої противаги крану, у сегмент високого тиску трубопроводу монтовано насос високого тиску, що розміщується у робочому баці, з іншого кінця сегменту високого тиску трубопроводу монтовано колектор з соплами, що розпилюють воду, який встановлено над грейфером. На Фіг. представлено пристрій, що заявляється, який змонтований на портальному крані з грейферним механізмом захвату сипучого матеріалу. Пристрій для запобігання пилоутворенню складається з наступних складових частин: поз.1 - магістральний трубопровід, прокладений біля колії портального крану для подачі технічної води; поз.2 - байонетне з'єднання сегменту низького тиску поз.3 з трубопроводом поз.1, або із відповідним трубопроводом заправочної машини, при відсутності води в трубопроводі поз.1; поз.3 - сегмент низького тиску трубопроводу, прокладений по конструкції портального крану; поз.4- відцентровий насос, який служить для заправки робочої ємності поз.5, при недостатньому напорі води в магістральному трубопроводі поз.1, чи заправці робочої ємності поз.5 із заправочної машини; поз.5 - робочий бак, служить для розміщення робочого об'єму води; поз.6 - насос високого тиску, служить для створення необхідного високого тиску води в форсунках колектора, що розпилює воду, поз.8; поз.7 - сегмент високого тиску трубопроводу, використовується для з'єднання і подачі води від насосу високого тиску поз.6 до колектора, що розпилює воду, поз.8; поз.8 -колектор, що розпилює воду, розташований над грейфером і використовується для роз 4 пилення води через форсунки під час завантаження і розвантаження сипучого матеріалу. Пристрій працює наступним чином. Через байонентне з'єднання поз.2, сегмент низького тиску трубопроводу поз.3, технічна вода насосом поз.4 подається із магістрального трубопроводу поз.1, або із заправочної машини до робочої ємкості поз.5. Для запобігання витікання води після заправки робочої ємкості поз.5 перед відцентровим насосом поз.4 та після байонентного з'єднання поз.2 стоять зворотні клапани (не показано). Наповнення робочого баку здійснюється через поплавковий механізм, з'єднаний з кінцевим вимикачем, який відключає відцентровий насос (не показано) після наповнення робочого баку поз.5 Заправка робочого баку поз.5 здійснюється в разовому режимі на зміну. В кабіні кранівника є сигналізатор заповнення робочої ємкості поз. 5. Насосом високого тиску поз.6, через сегмент високого тиску трубопроводу поз. 7 те хнічна вода з робочого баку поз.5 подається до розпилюючого колектора поз. 8. При робочому захва ті грейфером сипучого матеріалу, транспортуванні або висипанні вантажу через форсунки (не показано) колектором поз.8. розпилюється вода. Управління розпиленням води ведеться із кабіни кранівника. Після захвату, переносу і вигрузки вантажу процес повторюється. Вловлювання пилу завислого в повітрі, диспергового водою протікає за наступними механізмами: - інерційне захоплення пилинок крапельками води, які рухаються з великою швидкістю, з наступним осіданням їх на ґрунт, або на навантажуваний (розвантажуваний) сипучий матеріал; - дифузійне захоплення частинок пилу в процесі проходження крапельок води через запилене повітря; - коагуляція змочених частинок пилу в великі агрегати і швидке осадження їх на землю або на завантажуваний (розвантажуваний) матеріал; - конденсаційне захоплення частинок пилу капельками води з наступним осадженням на землю. Вірогідність зустрічі частинок пилу з крапельками води залежить від витрат води через форсунки, діаметру крапельок води, запиленості повітря, факторів зрошення і визначається за законом Пуассона. P=a×e-a; де: 3Q3 (200 П) 2 pd k V0 l 2 tg 2 a= a 2 ; де: Q - ви трати води через форсунки, м 3/с; П - запиленість повітря, мг/м 3 ; d - діаметр крапельок рідини, м; V0 - початкова швидкість польоту крапельок рідини, м/с; l - відстань від форсунки, м; a - кут розкриття факелу форсунки, град. 5 Комп’ютерна в ерстка Н. Лисенко 39390 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
