Спосіб прицілювання і стрілецька зброя зі зміщеним стволом для його реалізації

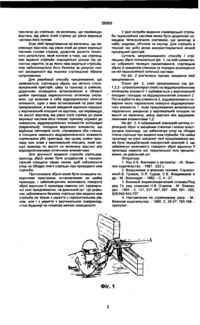

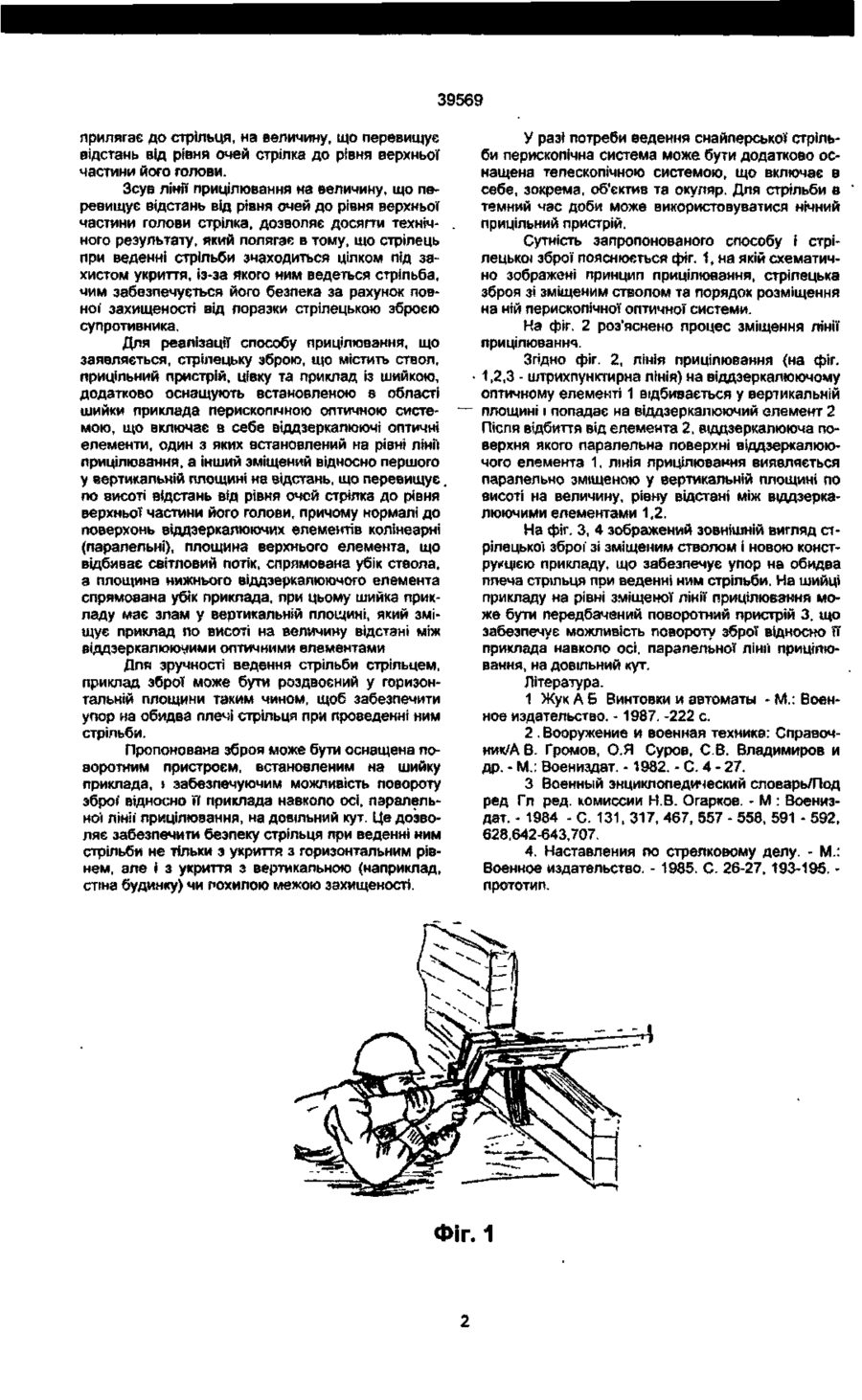

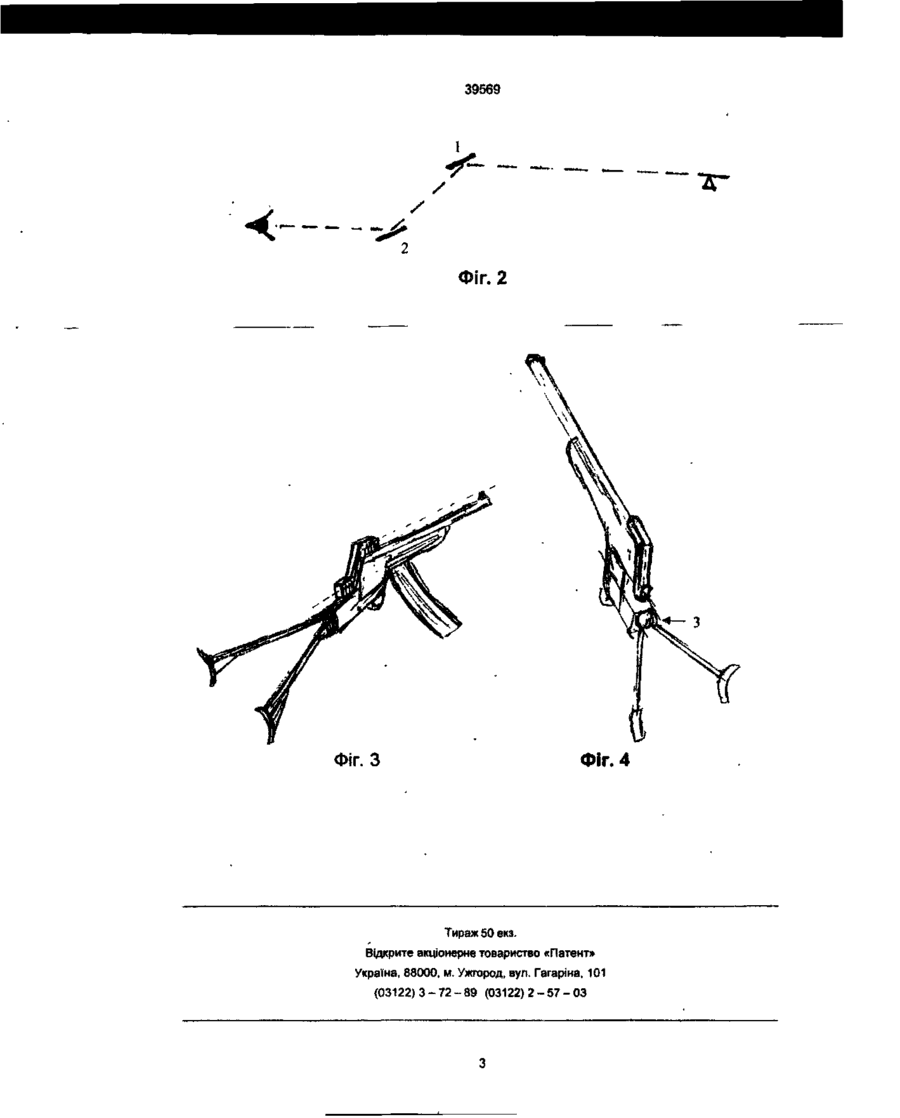

1. Спосіб прицілювання, що включає надання каналу ствола зброї необхідного для стрільби положення у просторі шляхом наведення лінії прицілювання на ціль, який відрізняється тим, що лінію прицілювання зміщають паралельно самій собі у вертикальній площині в області, що прилягає до стрільця, на величину, що перевищує відстань від рівня очей стрілка до рівня верхньої частини його голови. 2. Стрілецька зброя зі зміщеним стволом, яка містять ствол, прицільний пристрій, цівку і приклад з шийкою, яка відрізняється тим, що вона додатково оснащена встановленою в області шийки приклада перископічною оптичною системою, що включає в себе віддзеркалюючі оптичні елементи, один з яких встановлений на рівні лінії прицілювання, а інший зміщений відносно першого у вертикальній площині на відстань, що перевищує по висоті відстань від рівня очей стрілка до рівня верхньої частини його голови, причому нормалі до поверхонь віддзеркалюючих елементів колінеарні (пара лельні), площина верхнього елемента, що відбиває світловий потік, спрямована убік ствола, а площина нижнього віддзеркалюючого елемента спрямована убік приклада, при цьому шийка приклада має злам у вертикальній площині, який зміщує приклад по висоті на величину відстані між віддзеркалюючими оптичними елементами. 3. Стрілецька зброя зі зміщеним стволом за п. 2, яка відрізняється тим, що її приклад роздвоєний у горизонтальній площині таким чином, щоб забезпечити упор на обидва плечі стрільця при проведенні ним стрільби. 4. Стрілецька зброя зі зміщеним стволом за пп. 2, 3, яка відрізняється тим, що вона оснащена поворотним пристроєм, встановленим на шийку приклада, і забезпечуючим можливість повороту зброї відносно її приклада навколо осі, паралельної.лінії прицілювання, на довільний кут. 5. Стрілецька зброя зі зміщеним стволом за пп. 24, яха відрізняється тим, що для ведення снайперського вогню вона оснащена телескопічною системою, що включає в себе об'єктив і окуляр. Винахід відноситься до галузі озброєння і може знайти застосування в стрілецькій зброї типу гвинтівка, карабін, автомат, кулемет. Відомі способи прицілювання, що включають надання каналу ствола зброї необхідного для стрільби положення у просторі шляхом наведення лінії прицілювання на ціль, і реапізуюча їх стрілецька зброя, що містить ствол, прицільний пристрій, цівку та приклад з шийкфю [1 - 3]. Недоліком цих способів і реалізуючої їх стрілецької зброї є неможливість забезпечення безпеки стрільця під час проведення ним стрільби, що обумовлена необхідністю перевищення голови стрілка над рівнем укриття. Найбільш близьким за технічною сутністю до заявленого способу і реалізуючої його стрілецької зброї є спосіб і зброя, описані в [4J. Цьому способу, що включає в себе надання каналу ствола зброї необхідного для стрільби положення у просторі шляхом наведення лінії прицілювання на ціль, і реалізуючій його стрілецькій зброї, що містить ствол, прицільний пристрій, цівку і приклад з шийкою, є притаманним той же недолік, що й у згаданих вище аналогах. В основу винаходу, що заявляється, поставлена задача удосконалення способу прицілювання і реалізуючої його стрілецької зброї шляхом зміни конструкції стрілецької зброї для забезпечення безпеки стрілка при проведенні ним стрільби. Сутність способу, що заявляється, полягає в тім, що лінію прицілювання зміщують паралельно самій собі у вертикальній площині в області, що 6. Стрілецька зброя зі зміщеним стволом за пп. 2 5, яка відрізняється тим, що для ведення вогню в темний час доби вона оснащена нічним прицільним пристроєм. со де со < 39569 прилягає до стрільця, на величину, що перевищує відстань від рівня очей стрілка до рівня верхньої частини його голови. Зсув лінії прицілювання на величину, що перевищує відстань від рівня очей до рівня верхньої частини голови стрілка, дозволяє досягти технічного результату, який полягає в тому, що стрілець при веденні стрільби знаходиться цілком під захистом укриття, із-за якого ним ведеться стрільба, чим забезпечується його безпека за рахунок повної' захищеності від поразки стрілецькою зброєю супротивника. Для реалізації способу прицілювання, що заявляється, стрілецьку зброю, що містить ствол, прицільний пристрій, цівку та приклад із шийкою, додатково оснащують встановленою в області шийки приклада перископічною оптичною системою, що включає в себе віддзеркалюючі оптичні елементи, один з яких встановлений на рівні лінії прицілювання, а інший зміщений відносно першого у вертикальній площині на відстань, що перевищує. по висоті відстань від рівня очой стрілка до рівня верхньої частини його голови, причому нормалі до поверхонь віддзеркалюючих елементів колінеарні (паралельні), площина верхнього елемента, що відбиває світловий потік, спрямована убік ствола, а площина нижнього віддзеркалюючого елемента спрямована убік приклада, при цьому шийка прикладу має злам у вертикальній площині, який зміщує приклад по висоті на величину відстані між віддзеркалюючими оптичними елементами Для зручності ведення стрільби стрільцем, приклад зброї може бути роздвоєний у горизонтальній площини таким чином, щоб забезпечити упор на обидва плечі стрільця при проведенні ним стрільби. Пропонована зброя може бути оснащена поворотним пристроєм, встановленим на шийку приклада, » забезпечуючим можливість повороту зброї' відносно її приклада навколо осі, паралельної лінії прицілювання, на довільний кут. Це дозволяє забезпечити безпеку стрільця при веденні ним стрільби не тільки з укриття з горизонтальним рівнем, але і з укриття з вертикальною (наприклад, стіна будинку) чи похилою межою захищеності. У разі потреби ведення снайперської стрільби перископічна система може бути додатково оснащена телескопічною системою, що включає в себе, зокрема, об'єктив та окуляр. Для стрільби в темний час доби може використовуватися нічний прицільний пристрій. Сутність запропонованого способу і стрілецької зброї пояснюється фіг. 1, на якій схематично зображені принцип прицілювання, стрілецька зброя зі зміщеним стволом та порядок розміщення на ній перископічної оптичної системи. На фіг. 2 роз'яснено процес зміщення лінії прицілювання. Згідно фіг. 2, лінія прицілювання (на фіг. 1,2,3 - штрихпунктирна лінія) на віддзеркалюючому оптичному елементі 1 відбивається у вертикальній площині і попадає на віддзеркалюючий елемент 2 Після відбиття від елемента 2, віддзеркалююча поверхня якого паралельна поверхні віддзеркалюючого елемента 1, лінія прицілювання виявляється паралельно зміщеною у вертикальній площині по висоті на величину, рівну відстані між віддзеркалюючими елементами 1,2. На фіг. З, 4 зображений зовнішній вигляд стрілецької зброї' зі зміщеним стволом і новою конструкцією прикладу, що забезпечує упор на обидва плеча стрільця при веденні ним стрільби. На шийці прикладу на рівні зміщеної лінії прицілювання може бути передбачений поворотний пристрій 3, що забезпечує можливість повороту зброї відносно її приклада навколо осі, паралельної лінії прицілювання, на довільний кут. Література. 1 Жук А Б Винтовки и автоматы - М.: Военное издательство. -1987. -222 с. 2 . Вооружение и военная техника: Справочник/А В. Громов, О.Я Суров, С В . Владимиров и др. - М.: Воениздат. -1982. - С. 4 - 27. 3 Военный энциклопедический словарь/Под ред Гл ред. комиссии Н.В. Огарков. - М : Воениздат. - 1984 - С. 131, 317, 467, 557 - 558, 591 - 592, 628,642-643,707. 4. Наставления по стрелковому делу. - М.: Военное издательство. - 1985. С. 26-27, 193-195. прототип. ФІГ. 1 39569 ir. 2 Фіг. З Фіг. 4 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
