Огорожа

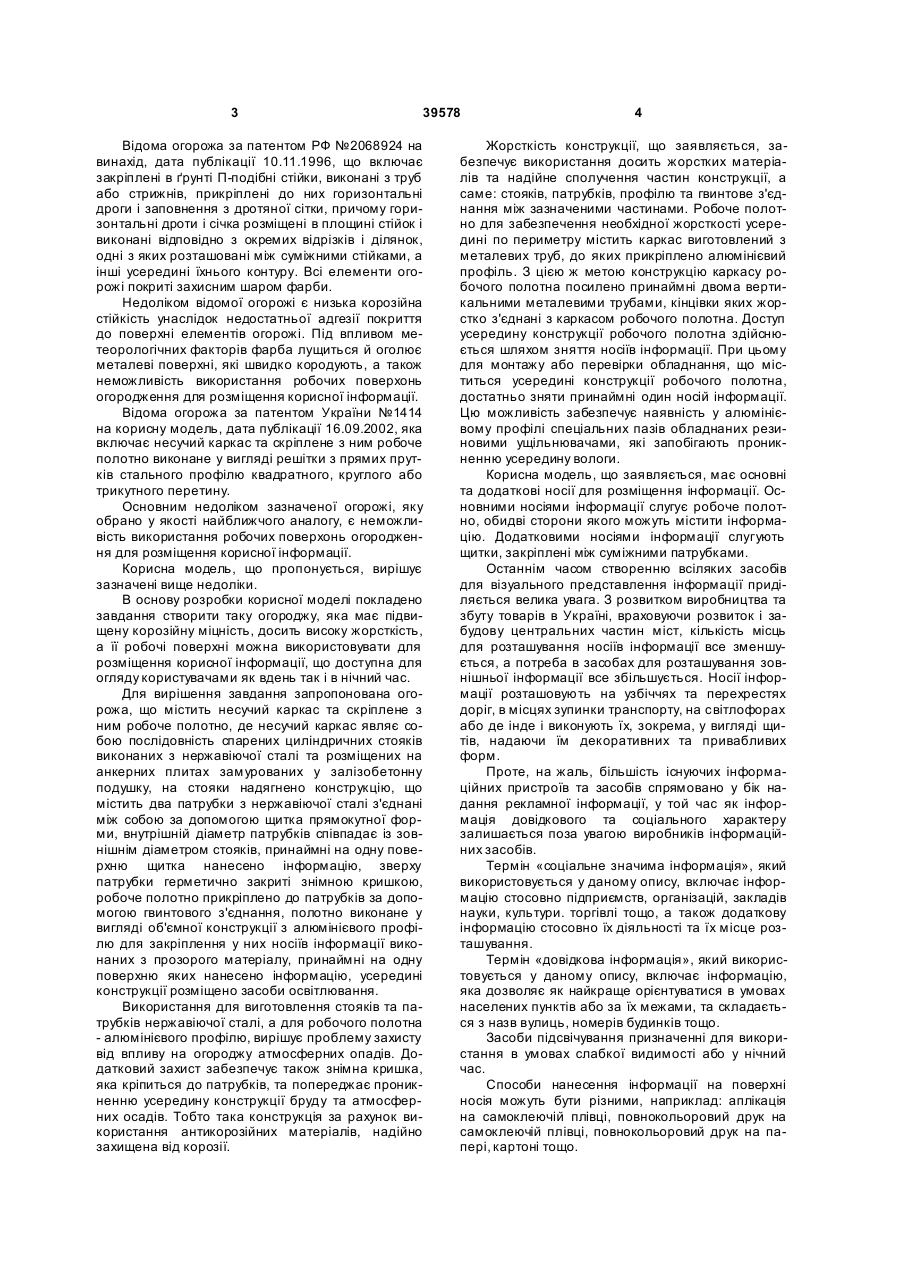

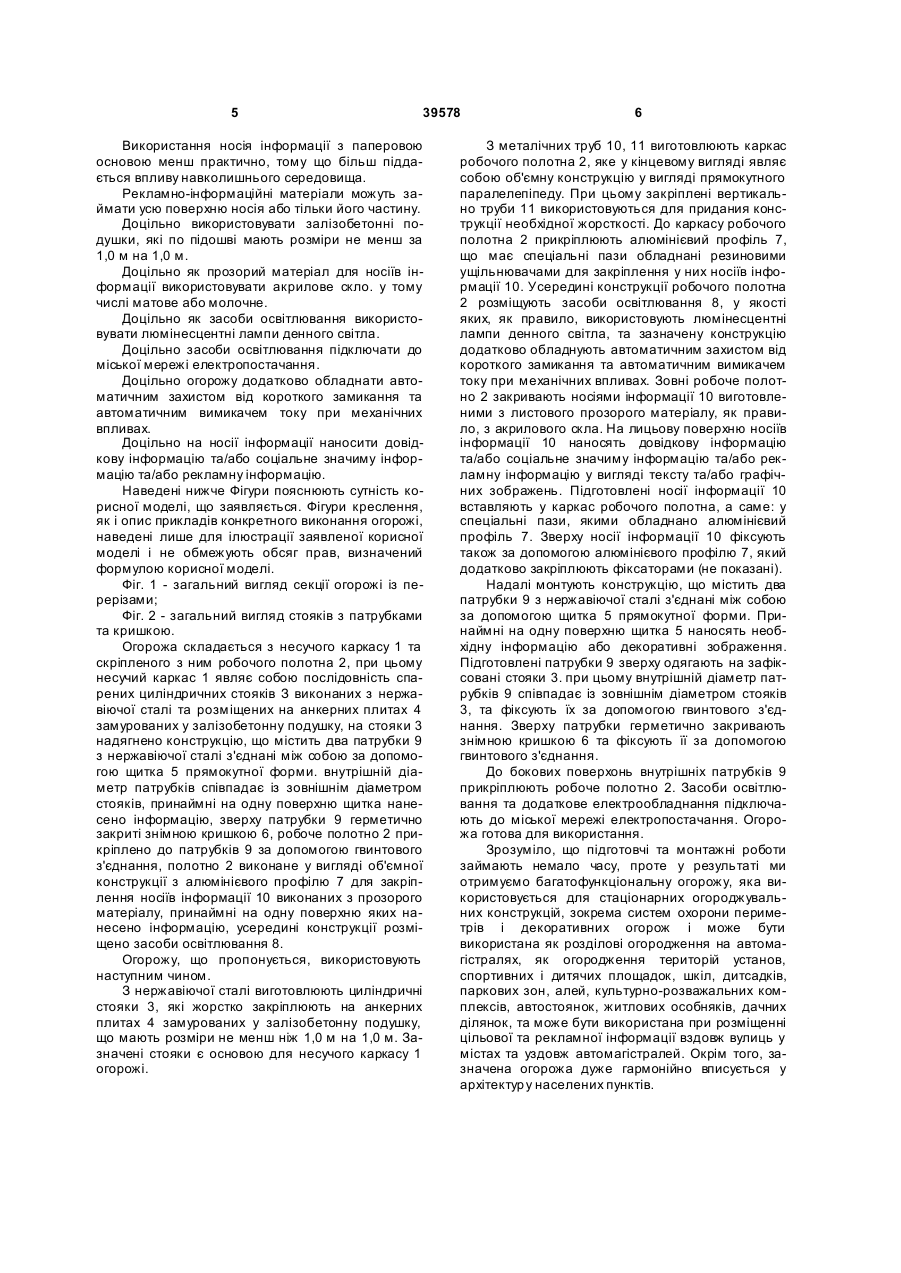

1. Огорожа, що містить несучий каркас та скріплене з ним робоче полотно, яка відрізняється тим, що несучий каркас являє собою послідовність спарених циліндричних стояків, виконаних з нержавіючої сталі та розміщених на анкерних плитах, замурованих у залізобетонну подушку, на стояки надягнено конструкцію, що містить два патрубки з нержавіючої сталі, з'єднані між собою за допомогою щитка прямокутної форми, внутрішній діаметр патрубків співпадає із зовнішнім діаметром стояків, принаймні на одну поверхню щитка нанесено інформацію, зверху патр убки герметично закриті знімною кришкою, робоче полотно прикріплено до патрубків за допомогою гвинтового з'єднання, полотно виконане у вигляді об'ємної конструкції з алюмінієвого профілю для закріплення носіїв інформації, виконаних з прозорого матеріалу, принаймні на одну поверхню яких нанесено U 2 (19) 1 3 39578 Відома огорожа за патентом РФ №2068924 на винахід, дата публікації 10.11.1996, що включає закріплені в ґрунті П-подібні стійки, виконані з труб або стрижнів, прикріплені до них горизонтальні дроги і заповнення з дротяної сітки, причому горизонтальні дроти і січка розміщені в площині стійок і виконані відповідно з окремих відрізків і ділянок, одні з яких розташовані між суміжними стійками, а інші усередині їхнього контуру. Всі елементи огорожі покриті захисним шаром фарби. Недоліком відомої огорожі є низька корозійна стійкість унаслідок недостатньої адгезії покриття до поверхні елементів огорожі. Під впливом метеорологічних факторів фарба лущиться й оголює металеві поверхні, які швидко кородують, а також неможливість використання робочих поверхонь огородження для розміщення корисної інформації. Відома огорожа за патентом України №1414 на корисну модель, дата публікації 16.09.2002, яка включає несучий каркас та скріплене з ним робоче полотно виконане у вигляді решітки з прямих прутків стального профілю квадратного, круглого або трикутного перетину. Основним недоліком зазначеної огорожі, яку обрано у якості найближчого аналогу, є неможливість використання робочих поверхонь огородження для розміщення корисної інформації. Корисна модель, що пропонується, вирішує зазначені вище недоліки. В основу розробки корисної моделі покладено завдання створити таку огороджу, яка має підвищену корозійну міцність, досить високу жорсткість, а її робочі поверхні можна використовувати для розміщення корисної інформації, що доступна для огляду користувачами як вдень так і в нічний час. Для вирішення завдання запропонована огорожа, що містить несучий каркас та скріплене з ним робоче полотно, де несучий каркас являє собою послідовність спарених циліндричних стояків виконаних з нержавіючої сталі та розміщених на анкерних плитах замурованих у залізобетонну подушку, на стояки надягнено конструкцію, що містить два патрубки з нержавіючої сталі з'єднані між собою за допомогою щитка прямокутної форми, внутрішній діаметр патрубків співпадає із зовнішнім діаметром стояків, принаймні на одну поверхню щитка нанесено інформацію, зверху патрубки герметично закриті знімною кришкою, робоче полотно прикріплено до патрубків за допомогою гвинтового з'єднання, полотно виконане у вигляді об'ємної конструкції з алюмінієвого профілю для закріплення у них носіїв інформації виконаних з прозорого матеріалу, принаймні на одну поверхню яких нанесено інформацію, усередині конструкції розміщено засоби освітлювання. Використання для виготовлення стояків та патрубків нержавіючої сталі, а для робочого полотна - алюмінієвого профілю, вирішує проблему захисту від впливу на огороджу атмосферних опадів. Додатковий захист забезпечує також знімна кришка, яка кріпиться до патрубків, та попереджає проникненню усередину конструкції бруду та атмосферних осадів. Тобто така конструкція за рахунок використання антикорозійних матеріалів, надійно захищена від корозії. 4 Жорсткість конструкції, що заявляється, забезпечує використання досить жорстких матеріалів та надійне сполучення частин конструкції, а саме: стояків, патрубків, профілю та гвинтове з'єднання між зазначеними частинами. Робоче полотно для забезпечення необхідної жорсткості усередині по периметру містить каркас виготовлений з металевих труб, до яких прикріплено алюмінієвий профіль. З цією ж метою конструкцію каркасу робочого полотна посилено принаймні двома вертикальними металевими трубами, кінцівки яких жорстко з'єднані з каркасом робочого полотна. Доступ усередину конструкції робочого полотна здійснюється шляхом зняття носіїв інформації. При цьому для монтажу або перевірки обладнання, що міститься усередині конструкції робочого полотна, достатньо зняти принаймні один носій інформації. Цю можливість забезпечує наявність у алюмінієвому профілі спеціальних пазів обладнаних резиновими ущільнювачами, які запобігають проникненню усередину вологи. Корисна модель, що заявляється, має основні та додаткові носії для розміщення інформації. Основними носіями інформації слугує робоче полотно, обидві сторони якого можуть містити інформацію. Додатковими носіями інформації слугують щитки, закріплені між суміжними патрубками. Останнім часом створенню всіляких засобів для візуального представлення інформації приділяється велика увага. З розвитком виробництва та збуту товарів в Україні, враховуючи розвиток і забудову центральних частин міст, кількість місць для розташування носіїв інформації все зменшується, а потреба в засобах для розташування зовнішньої інформації все збільшується. Носії інформації розташовують на узбіччях та перехрестях доріг, в місцях зупинки транспорту, на світлофорах або де інде і виконують їх, зокрема, у вигляді щитів, надаючи їм декоративних та привабливих форм. Проте, на жаль, більшість існуючих інформаційних пристроїв та засобів спрямовано у бік надання рекламної інформації, у той час як інформація довідкового та соціального характеру залишається поза увагою виробників інформаційних засобів. Термін «соціальне значима інформація», який використовується у даному опису, включає інформацію стосовно підприємств, організацій, закладів науки, культури. торгівлі тощо, а також додаткову інформацію стосовно їх діяльності та їх місце розташування. Термін «довідкова інформація», який використовується у даному опису, включає інформацію, яка дозволяє як найкраще орієнтуватися в умовах населених пунктів або за їх межами, та складається з назв вулиць, номерів будинків тощо. Засоби підсвічування призначенні для використання в умовах слабкої видимості або у нічний час. Способи нанесення інформації на поверхні носія можуть бути різними, наприклад: аплікація на самоклеючій плівці, повнокольоровий друк на самоклеючій плівці, повнокольоровий друк на папері, картоні тощо. 5 39578 Використання носія інформації з паперовою основою менш практично, тому що більш піддається впливу навколишнього середовища. Рекламно-інформаційні матеріали можуть займати усю поверхню носія або тільки його частину. Доцільно використовувати залізобетонні подушки, які по підошві мають розміри не менш за 1,0 м на 1,0 м. Доцільно як прозорий матеріал для носіїв інформації використовувати акрилове скло. у тому числі матове або молочне. Доцільно як засоби освітлювання використовувати люмінесцентні лампи денного світла. Доцільно засоби освітлювання підключати до міської мережі електропостачання. Доцільно огорожу додатково обладнати автоматичним захистом від короткого замикання та автоматичним вимикачем току при механічних впливах. Доцільно на носії інформації наносити довідкову інформацію та/або соціальне значиму інформацію та/або рекламну інформацію. Наведені нижче Фігури пояснюють сутність корисної моделі, що заявляється. Фігури креслення, як і опис прикладів конкретного виконання огорожі, наведені лише для ілюстрації заявленої корисної моделі і не обмежують обсяг прав, визначений формулою корисної моделі. Фіг. 1 - загальний вигляд секції огорожі із перерізами; Фіг. 2 - загальний вигляд стояків з патрубками та кришкою. Огорожа складається з несучого каркасу 1 та скріпленого з ним робочого полотна 2, при цьому несучий каркас 1 являє собою послідовність спарених циліндричних стояків З виконаних з нержавіючої сталі та розміщених на анкерних плитах 4 замурованих у залізобетонну подушку, на стояки 3 надягнено конструкцію, що містить два патрубки 9 з нержавіючої сталі з'єднані між собою за допомогою щитка 5 прямокутної форми. внутрішній діаметр патрубків співпадає із зовнішнім діаметром стояків, принаймні на одну поверхню щитка нанесено інформацію, зверху патрубки 9 герметично закриті знімною кришкою 6, робоче полотно 2 прикріплено до патрубків 9 за допомогою гвинтового з'єднання, полотно 2 виконане у вигляді об'ємної конструкції з алюмінієвого профілю 7 для закріплення носіїв інформації 10 виконаних з прозорого матеріалу, принаймні на одну поверхню яких нанесено інформацію, усередині конструкції розміщено засоби освітлювання 8. Огорожу, що пропонується, використовують наступним чином. З нержавіючої сталі виготовлюють циліндричні стояки 3, які жорстко закріплюють на анкерних плитах 4 замурованих у залізобетонну подушку, що мають розміри не менш ніж 1,0 м на 1,0 м. Зазначені стояки є основою для несучого каркасу 1 огорожі. 6 З металічних труб 10, 11 виготовлюють каркас робочого полотна 2, яке у кінцевому вигляді являє собою об'ємну конструкцію у вигляді прямокутного паралелепіпеду. При цьому закріплені вертикально труби 11 використовуються для придания конструкції необхідної жорсткості. До каркасу робочого полотна 2 прикріплюють алюмінієвий профіль 7, що має спеціальні пази обладнані резиновими ущільнювачами для закріплення у них носіїв інформації 10. Усередині конструкції робочого полотна 2 розміщують засоби освітлювання 8, у якості яких, як правило, використовують люмінесцентні лампи денного світла, та зазначену конструкцію додатково обладнують автоматичним захистом від короткого замикання та автоматичним вимикачем току при механічних впливах. Зовні робоче полотно 2 закривають носіями інформації 10 виготовленими з листового прозорого матеріалу, як правило, з акрилового скла. На лицьову поверхню носіїв інформації 10 наносять довідкову інформацію та/або соціальне значиму інформацію та/або рекламну інформацію у вигляді тексту та/або графічних зображень. Підготовлені носії інформації 10 вставляють у каркас робочого полотна, а саме: у спеціальні пази, якими обладнано алюмінієвий профіль 7. Зверху носії інформації 10 фіксують також за допомогою алюмінієвого профілю 7, який додатково закріплюють фіксаторами (не показані). Надалі монтують конструкцію, що містить два патрубки 9 з нержавіючої сталі з'єднані між собою за допомогою щитка 5 прямокутної форми. Принаймні на одну поверхню щитка 5 наносять необхідну інформацію або декоративні зображення. Підготовлені патрубки 9 зверху одягають на зафіксовані стояки 3. при цьому внутрішній діаметр патрубків 9 співпадає із зовнішнім діаметром стояків 3, та фіксують їх за допомогою гвинтового з'єднання. Зверху патрубки герметично закривають знімною кришкою 6 та фіксують її за допомогою гвинтового з'єднання. До бокових поверхонь внутрішніх патрубків 9 прикріплюють робоче полотно 2. Засоби освітлювання та додаткове електрообладнання підключають до міської мережі електропостачання. Огорожа готова для використання. Зрозуміло, що підготовчі та монтажні роботи займають немало часу, проте у результаті ми отримуємо багатофункціональну огорожу, яка використовується для стаціонарних огороджувальних конструкцій, зокрема систем охорони периметрів і декоративних огорож і може бути використана як розділові огородження на автомагістралях, як огородження територій установ, спортивних і дитячих площадок, шкіл, дитсадків, паркових зон, алей, культурно-розважальних комплексів, автостоянок, житлових особняків, дачних ділянок, та може бути використана при розміщенні цільової та рекламної інформації вздовж вулиць у містах та уздовж автомагістралей. Окрім того, зазначена огорожа дуже гармонійно вписується у архітектур у населених пунктів. 7 Комп’ютерна в ерстка І.Скворцов а 39578 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
