Огорожа для вентиля балона зі стиснутим газом

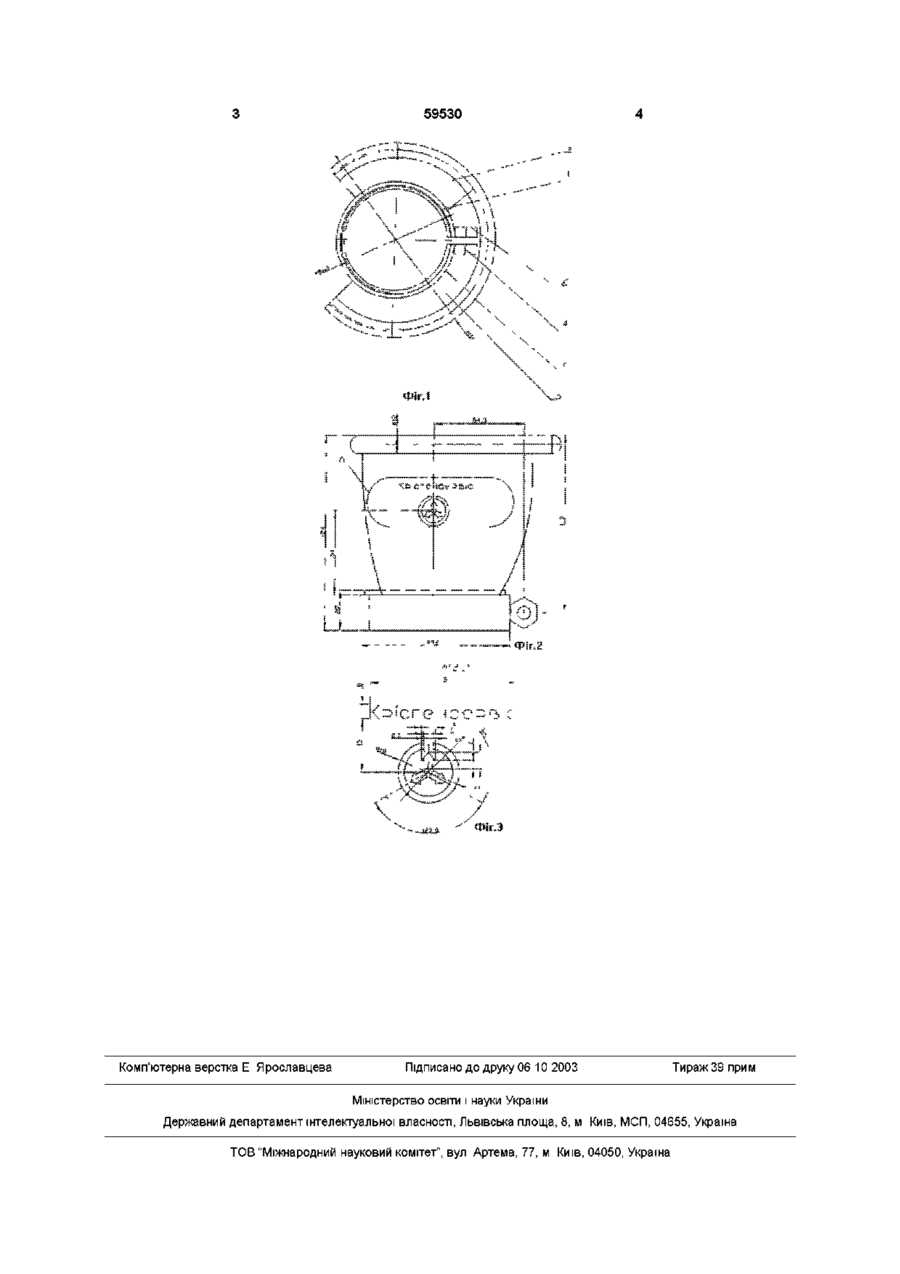

Огорожа для вентиля балона зі стиснутим газом, що складається з корпуса, у вигляді порожнього металевого циліндра з отвором для аварійного стравлювання, яка відрізняється тим, що має відкритий зверху корпус Винахід відноситься до хімічної промисловості Його може бути використано для підвищення зручності та безпеки експлуатації балонів, що містять стиснуті гази (кисень, аргон, вуглекислота, тощо) ВІДОМІ огорожі для вентиля балона, що містить стиснутий газ (далі Огорожа), які складаються з корпусу, у вигляді порожнього металевого циліндра з отворами для аварійного стравлювання газу, що накручується на горловину балона /1,3/ Недоліком цих огорож є незручність в експлуатації балонів, що містять стиснутий газ 121 За прототип вибрано огорожу, яка являє собою порожній металевий циліндр, що нагвинчується на горловину балона та має отвір на боковій поверхні для стравлювання газу/5/ Недоліком цієї огорожі є неможливість доступу до вентиля під час зарядження та користування балоном, оскільки верхня частина огорожі являє собою глуху поверхню, що викликає потребу в додаткових витратах часу на устаткування огорожі під час транспортування і його зняття під час заправлення В основу винаходу висунуто завдання вдосконалення огорожі шляхом зміни конструкції и корпусу Висунуте завдання вирішується тим, що в огорожі для вентиля балона зі стиснутим газом, який являє собою порожній циліндровий корпус з боковим вирізом , новим є те, що циліндр виконано відкритим зверху, при цьому огорожа стає зручнішою у використанні та повністю відповідає своєму початковому призначенню Суть винаходу пояснюється кресленням, де на фіг 1 представлена огорожа для вентиля балона зі стиснутим газом .фронтальний вид, фіг 2,3 - вид збоку Пристрій складається з кільця (1), котре нагвинчується на горловину балона та фіксується гайкою До кільця приварені сектори (3,5), які захищають вентиль балона від ушкоджень Верхня частина секторів скріплюється ободом (2) Завдяки тому що бокова частина огорожі складається з двох секторів (3,5), пов'язаних кільцем (І)знизу та ободом (2) зверху, цей пристрій служить як для захисту вентиля балона від механічних ушкоджень під час вантажнорозвантажувальних робіт і транспортування, так і людей від відстрілу газового вентиля у випадку аварійної ситуації, а також відкидає необхідність витрачати час при експлуатації балона та знижує металоємкість пристрою Джерела інформації 1 Правила безопасности при производстве и потреблении продуктов разделения воздуха ПБПРВ-88 С изменениями №1,2 1991г 2 Правила устройства и безопасной эксплуатации сосудов, работающих под давлением ДНАОП 0 00-1 07-94 3 Правила перевозки автомобильным транспортом* инертных газов и кислорода сжатых и жидких Москва 1997 4 Типовая инструкция по охране труда при наполнении кислородом баллонов и обращении с ними у потребителей С изменением №1 1995г 5 Сборник нормативных документов в кислородной промышленности, Киев, ООО "Кислородсервис", 2001 г О ГО Ю О> Ю 59530 Комп'ютерна верстка Е Ярославцева Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
