Свічник

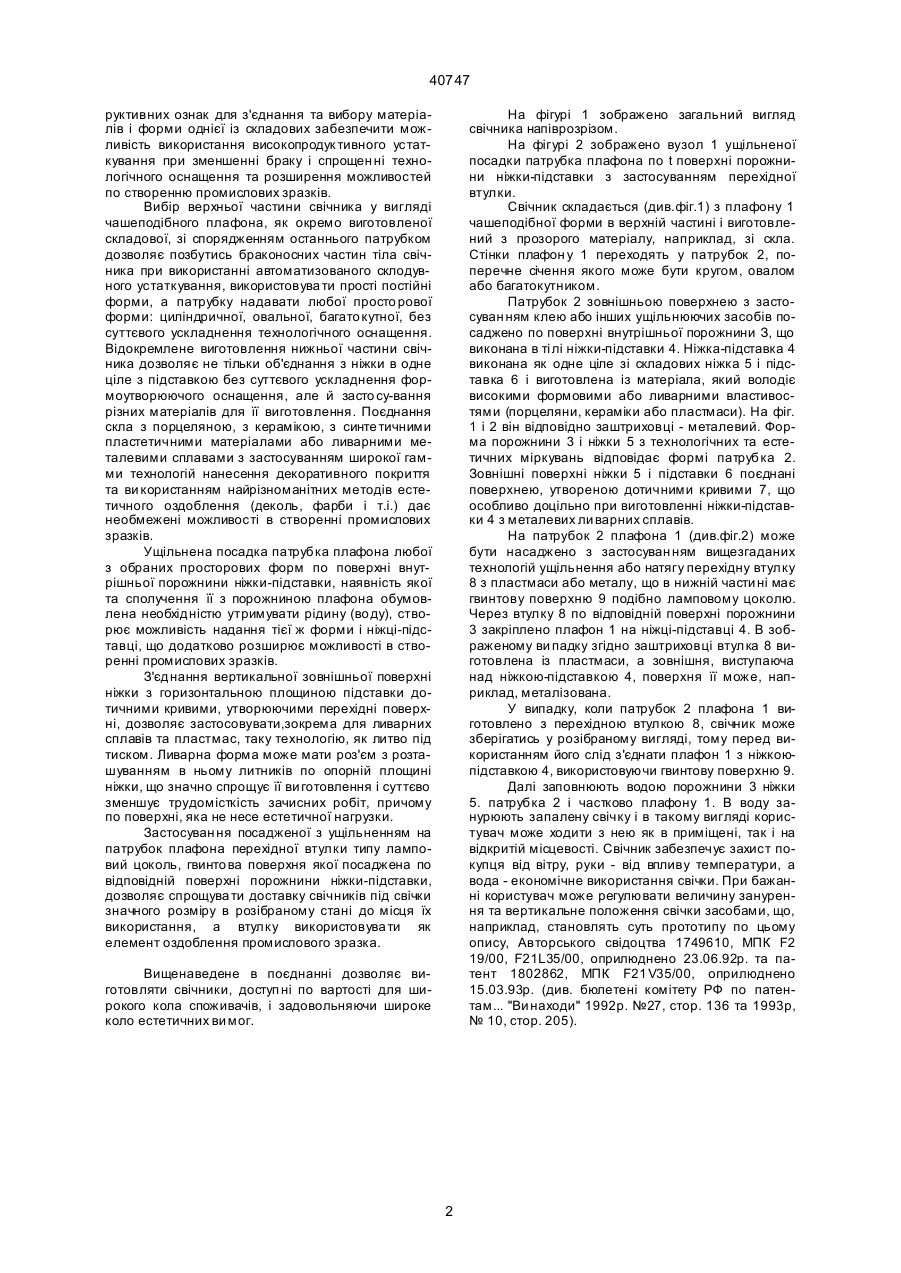

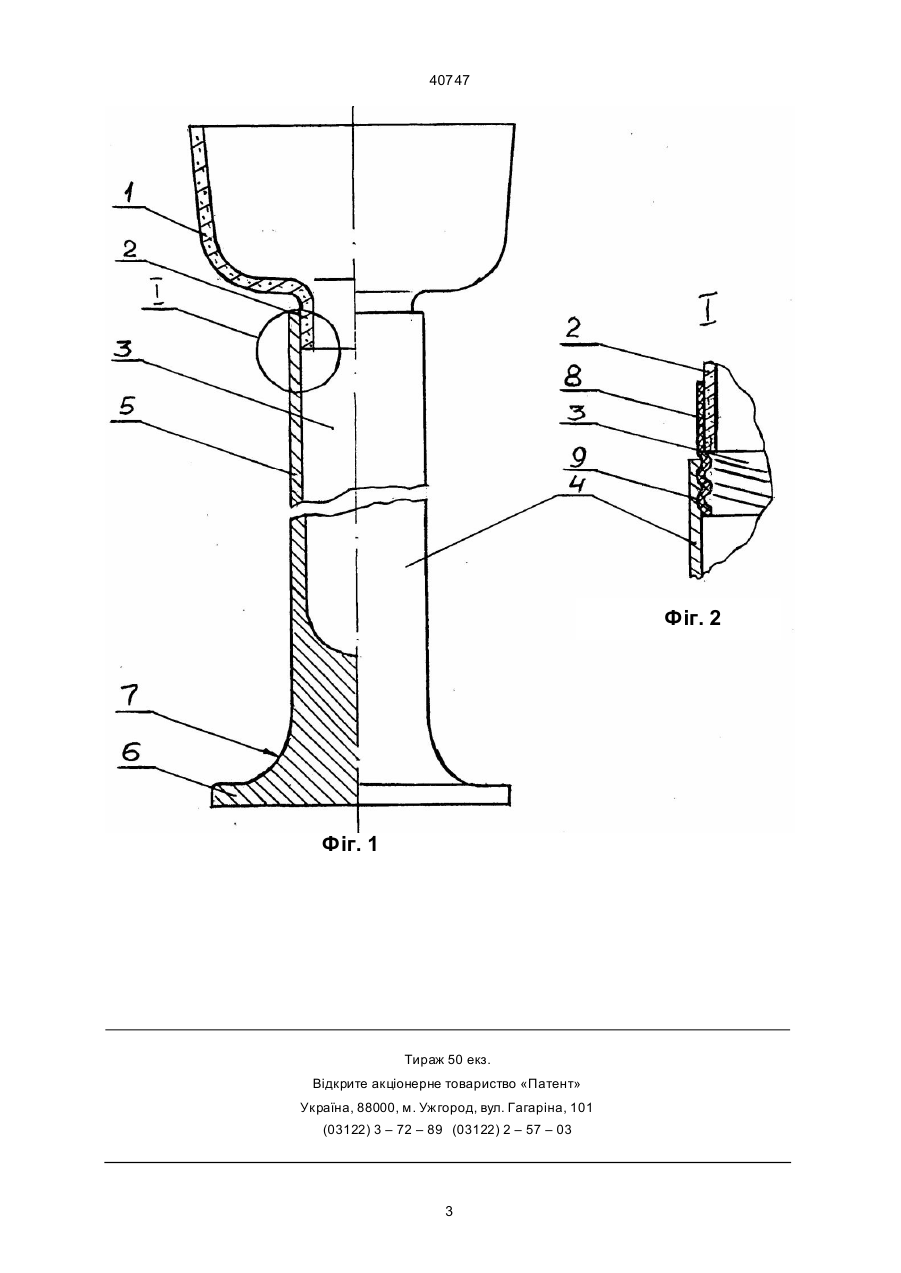

1. Свічник, верхня частина якого виконана у вигляді чашоподібного плафона, а нижня - у вигляді ніжки-підставки з внутрішньою порож ниною, сполученою з порожниною плафона і заповнюваною водою, який відрізняється тим, що плафон виконано з патрубком, який з ущільненням посаджено по поверхні порожнини ніжки-підставки. 2. Свічник за п.1, який відрізняється тим, що ніжка-підставка виготовлена з іншого ніж плафон матеріалу, який має фермові або ливарні властивості, наприклад, або з порцеляни, або з кераміки, або з синтетичних пластичних матеріалів, або з алюмінієвих та інших металевих ливарних сплавів. 3. Свічник за пп.1 та 2, який відрізняється тим, що вертикальна зовнішня поверхня ніжки з'єднана з горизонтальною площиною підставки дотичними кривими, утворюючими перехідну(і) поверхню(і). 4. Свічник за п.1, який відрізняється тим, що на патрубок плафона посаджено з ущільненням перехідну втулк у типу лампового цоколя, гвинтова поверхня якої посаджена по відповідній поверхні порожнини ніжки-підставки. Зоя (13) 40747 (11) UA шеподібною частинами, що і становлять власне свічник. Виконання плафона заодне з циліндричною ємкістю, розміри якої повинні забезпечити розміщення майже всієї довжини свічки та достатню кількість води для створення необхідного її занурення перешкоджує застосуванню високопродуктивного автоматизованого устаткування, наприклад, колбодувних авто матів та нескладного технологічного формоутворюючого оснащення. З власного досвіду продути в форму дозу розплавленого скла стиснутим повітрям до дна з забезпеченням прийнятної кості стінок і дна циліндричної ємкості практично не вдається. Отримується брак у вигляді розривів стінок та непролива дна. Поверхні, що ви користо вують ся для декоративного оздоблення свічника в прототи пі розділені на дві: поверхня циліндричної части ни плафона і підставки, що обмежує можливості в створенні естетичного вигляду ви робу, зокрема, як в виразності різноманітної (побуто вої, релігійної, геральдичної) символіки, що може бути нанесена, так і від поєднання різних за властивостями матеріалів, тобто можливості в створенні промислових зразків. В основу ви находу поставлено Задачу пристрою "Свічник" шляхом підбору складових елементів тіла корпуса, наданням їм нови х конст (19) Винахід належить до свічників і, споряджений свічкою та заповнений водою, може використовува тись як переносний освітлювальний пристрій в побуті, релігійних та інших ри туальних відправленнях. Широко відомі скляні свічники у вигляді посуду, заповнюваного во дою, з есте тично привабливими фор мами, у якого верхня частина - чаше подібний плафон , нижня - підста вка, а обидві поєднані фі гур ною ніжкою з вн утрішньою порож ниною. Ди вись, нап риклад, промислові зразки, кл.26-01, ві домості про які опубліковані в Офіцій ному бюлетні комітету Ро сійської Федерації (РФ) по патентам і то варним знакам "Промислові зразки, То варні знаки": №3 ,1989р., стор .32. патент 25656 ; №4 , 1990р., стор .178; па тент 29142; № 12,1993р., стор.27 , па тенти 37835, 37836. Ви робництво та ких свічників потребує засто суван ня ручної пра ці склодуві в, а за рахунок товстостін ності має значну витрату скла, і, як наслідок, значну ва гу ви робів. По авторському свідоцтву 1762073, МПК F16L27/00, 17/00,19/00 відомий "Освітлювальний пристрій" (див. бюлетень комітету РФ по патентам... "Винаходи" 1992, №34, стоp. 151, оприлюдн. 15.09,92р.), в склад якого, входять підставка, захисний плафон у вигляді заповненої водою посуди ни з нижньою циліндричною і верхньою ча А ____________________ 40747 руктивних ознак для з'єднання та вибору матеріалів і форми однієї із складових забезпечити можливість використання високопродук тивного устаткування при зменшенні браку і спрощен ні технологічного оснащення та розширення можливостей по створенню промислових зразків. Вибір верхньої частини свічника у вигляді чашеподібного плафона, як окремо виготовленої складової, зі спорядженням останнього патрубком дозволяє позбутись браконосних частин тіла свічника при використанні автоматизованого склодувного устаткування, використовува ти прості постійні форми, а патрубку надавати любої просто рової форми: циліндричної, овальної, багато кутної, без суттєвого ускладнення технологічного оснащення. Відокремлене виготовлення нижньої частини свічника дозволяє не тільки об'єднання з ніжки в одне ціле з підставкою без суттєвого ускладнення формоутворюючого оснащення, але й засто су-вання різних матеріалів для її виготовлення. Поєднання скла з порцеляною, з керамікою, з синте тичними пластетичними матеріалами або ливарними металевими сплавами з застосуванням широкої гамми технологій нанесення декоративного покриття та ви користанням найрізноманітних методів естетичного оздоблення (деколь, фарби і т.і.) дає необмежені можливості в створенні промислових зразків. Ущільнена посадка патрубка плафона любої з обраних просторових форм по поверхні внутрішньої порожнини ніжки-підставки, наявність якої та сполучення її з порожниною плафона обумовлена необхідністю утримувати рідину (во ду), створює можливість надання тієї ж форми і ніжці-підставці, що додатково розширює можливості в створенні промислових зразків. З'єднання вертикальної зовнішньої поверхні ніжки з горизонтальною площиною підставки дотичними кривими, утворюючими перехідні поверхні, дозволяє застосовувати,зокрема для ливарних сплавів та пластмас, таку технологію, як литво під тиском. Ливарна форма може мати роз'єм з розташуванням в ньому литників по опорній площині ніжки, що значно спрощує її ви готовлення і суттєво зменшує трудомісткість зачисних робіт, причому по поверхні, яка не несе естетичної нагрузки. Застосуван ня посадженої з ущільненням на патрубок плафона перехідної втулки типу ламповий цоколь, гвинто ва поверхня якої посаджена по відповідній поверхні порожнини ніжки-підставки, дозволяє спрощува ти доставку свічників під свічки значного розміру в розібраному стані до місця їх використання, а втулку використовува ти як елемент оздоблення промислового зразка. На фігурі 1 зображено загальний вигляд свічника напіврозрізом. На фігурі 2 зображено вузол 1 ущільненої посадки патрубка плафона по t поверхні порожнини ніжки-підставки з застосуванням перехідної втулки. Свічник складається (див.фіг.1) з плафону 1 чашеподібної форми в верхній частині і виготовлений з прозорого матеріалу, наприклад, зі скла. Стінки плафон у 1 переходять у патрубок 2, поперечне січення якого може бути кругом, овалом або багатокутником. Патрубок 2 зовнішньою поверхнею з застосуван ням клею або інших ущільнюючих засобів посаджено по поверхні внутрішньої порожнини З, що виконана в ті лі ніжки-підставки 4. Ніжка-підставка 4 виконана як одне ціле зі складових ніжка 5 і підставка 6 і виготовлена із матеріала, який володіє високими формовими або ливарними властивостями (порцеляни, кераміки або пластмаси). На фіг. 1 і 2 він відповідно заштриховці - металевий. Форма порожнини 3 і ніжки 5 з технологічних та естетичних міркувань відповідає формі патрубка 2. Зовнішні поверхні ніжки 5 і підставки 6 поєднані поверхнею, утвореною дотичними кривими 7, що особливо доцільно при виготовленні ніжки-підставки 4 з металевих ли варних сплавів. На патрубок 2 плафона 1 (див.фіг.2) може бути насаджено з застосуван ням вищезгаданих технологій ущільнення або натягу перехідну втулку 8 з пластмаси або металу, що в нижній частині має гвинтову поверхню 9 подібно ламповому цоколю. Через втулку 8 по відповідній поверхні порожнини 3 закріплено плафон 1 на ніжці-підставці 4. В зображеному ви падку згідно заштриховці втулка 8 виготовлена із пластмаси, а зовнішня, виступаюча над ніжкою-підставкою 4, поверхня її може, наприклад, металізована. У випадку, коли патрубок 2 плафона 1 виготовлено з перехідною втулкою 8, свічник може зберігатись у розібраному вигляді, тому перед використанням його слід з'єднати плафон 1 з ніжкоюпідставкою 4, використовуючи гвинтову поверхню 9. Далі заповнюють водою порожнини 3 ніжки 5. патрубка 2 і частково плафону 1. В воду занурюють запалену свічку і в такому вигляді користувач може ходити з нею як в приміщені, так і на відкритій місцевості. Свічник забезпечує захист покупця від вітру, руки - від впливу температури, а вода - економічне використання свічки. При бажанні користувач може регулювати величину занурення та вертикальне положення свічки засобами, що, наприклад, становлять суть прототипу по цьому опису, Авторського свідоцтва 1749610, МПК F2 19/00, F21L35/00, оприлюднено 23.06.92р. та патент 1802862, МПК F21 V35/00, оприлюднено 15.03.93р. (див. бюлетені комітету РФ по патентам... "Ви находи" 1992р. №27, cтop. 136 та 1993р, № 10, стор. 205). Вищенаведене в поєднанні дозволяє виготовляти свічники, доступ ні по вартості для широкого кола споживачів, і задовольняючи широке коло естетичних ви мог. 2 40747 Фіг. 2 Фіг. 1 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3 40747 4
