Освітлювальний пристрій з компактним плафоном

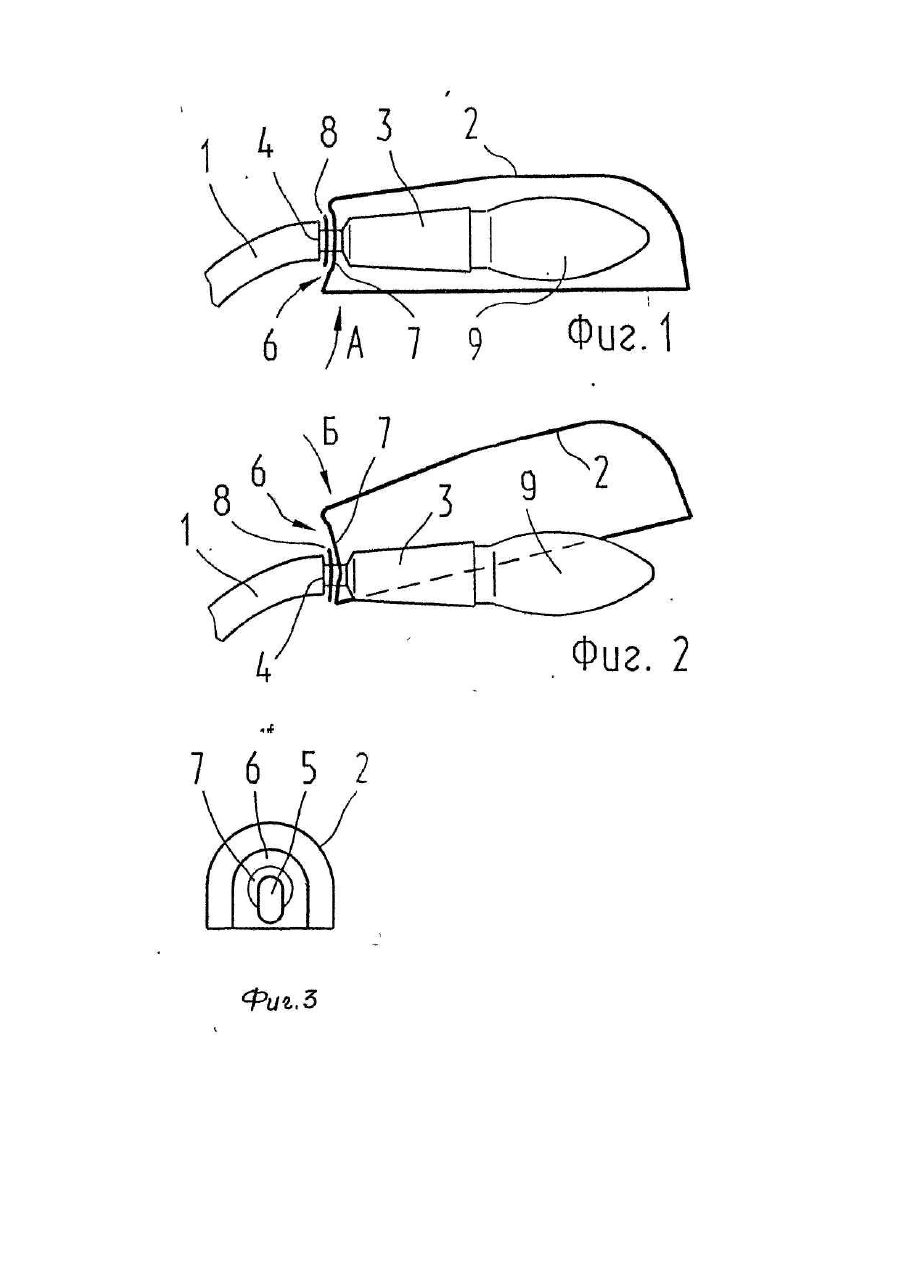

Полезная модель относится к светотехнике и может быть использована в осветительных устройства х. Наиболее близким аналогом к заявляемому техническому решению является осветительное устройство с компактным плафоном и расположенным внутри плафона ламповым патроном, установленными на , стойке, закрепленной на основании [1], Использование в подобных светильниках компактных плафонов затрудняет установку и замену лампы вследствие малого зазора между нею и внутренней поверхностью плафона. Задачей настоящей полезной модели является облегчение процесса установки и замены лампы в осветительных устройства х подобного типа. Технический результат - обеспечение возможности отвода плафона относительно лампового патрона. Это достигается тем, что в осветительном устройстве с компактным плафоном и расположенным внутри плафона ламповым патроном, установленными на стойке, закрепленной на основании, в отличие от известного, плафон установлен с возможностью смещения в направлении от среза его выходного отверстия. Поверхность плафона в месте его соединения со стойкой выполнена вогнутой и (или) отверстие под стойку в плафоне выполнено удлиненным. Признаками, отличительными от ближайшего аналога, являются: - выполнение плафона подвижным в направлении от среза его выходного отверстия; - выполнение поверхности плафона вогнутой в месте его соединения со стойкой; - выполнение отверстия под стойку в плафоне удлиненным. Полезная модель поясняется чертежами. На фиг.1 и 2 освети тельное устройство изображено в разрезе при соответственно рабочем и отведенном положениях плафона. На фиг.З показан вид на плафон со стороны его задника. Осветительное устройство содержит стойку 1 (фиг.1 и 2), компактный плафон 2 и ламповый патрон 3, укрепленные на одном из концов стойки, а также средства крепления устройства, установленные на другом конце стойки (не показаны). Конец стойки, оснащенный ступенчатым фланцем 4, проходит через удлиненное отверстие 5 (фиг.3) в вогнутом заднике 6 плафона 2. Для устойчивой фиксации плафона на стойке в его нижнем (рабочем) положении в заднике 6 выполнена круговая выемка 7 вокруг верхней части отверстия 5, предназначенная для взаимодействия с пружинной шайбой 8, установленной на стойке между фланцем 4 и плафоном и при нижнем положении последнего вжатой фланцем 4 внутрь выемки 7 (фиг.1). Осветительное устройство работает следующим образом. Для помещения лампы 9 в ламповый патрон 3 или ее замены в патроне, прикладывают усилие (направление усилия показано стрелкой А) к нижнему обрезу задника 6 плафона и, преодолевая фиксирующее действие шайбы 8, перемещают плафон вверх относительно фланца 4 стойки 1. Благодаря вогнутости задника 6 плафон при этом одновременно поворачивается в ту же сторону (фиг.2), что обеспечивает дополнительное удаление плафона от лампового патрона. Для возврата плафона в рабочее (нижнее) положение перемещают плафон относительно фланца 4 стойки 1, нажимая на задник плафона вниз (направление показано стрелкой Б). При этом благодаря вогнутости задника 6, плафон одновременно поворачивается к ламповому патрону, шайба 8 фланцем 4 утапливается в выемку 7, фиксируя плафон в нижнем положении (фиг.1).
