Агрегат для садіння картоплі та післясходового її обробітку

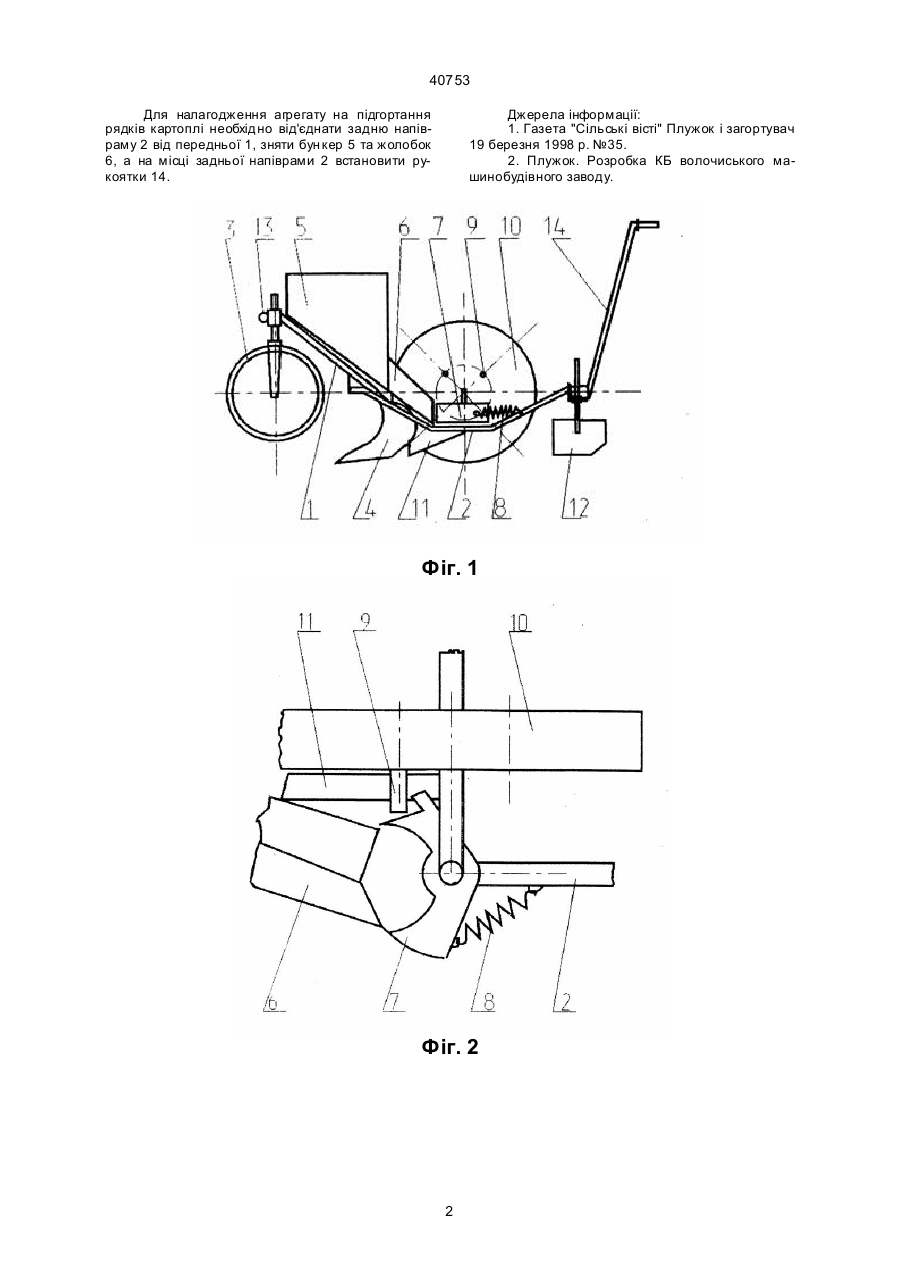

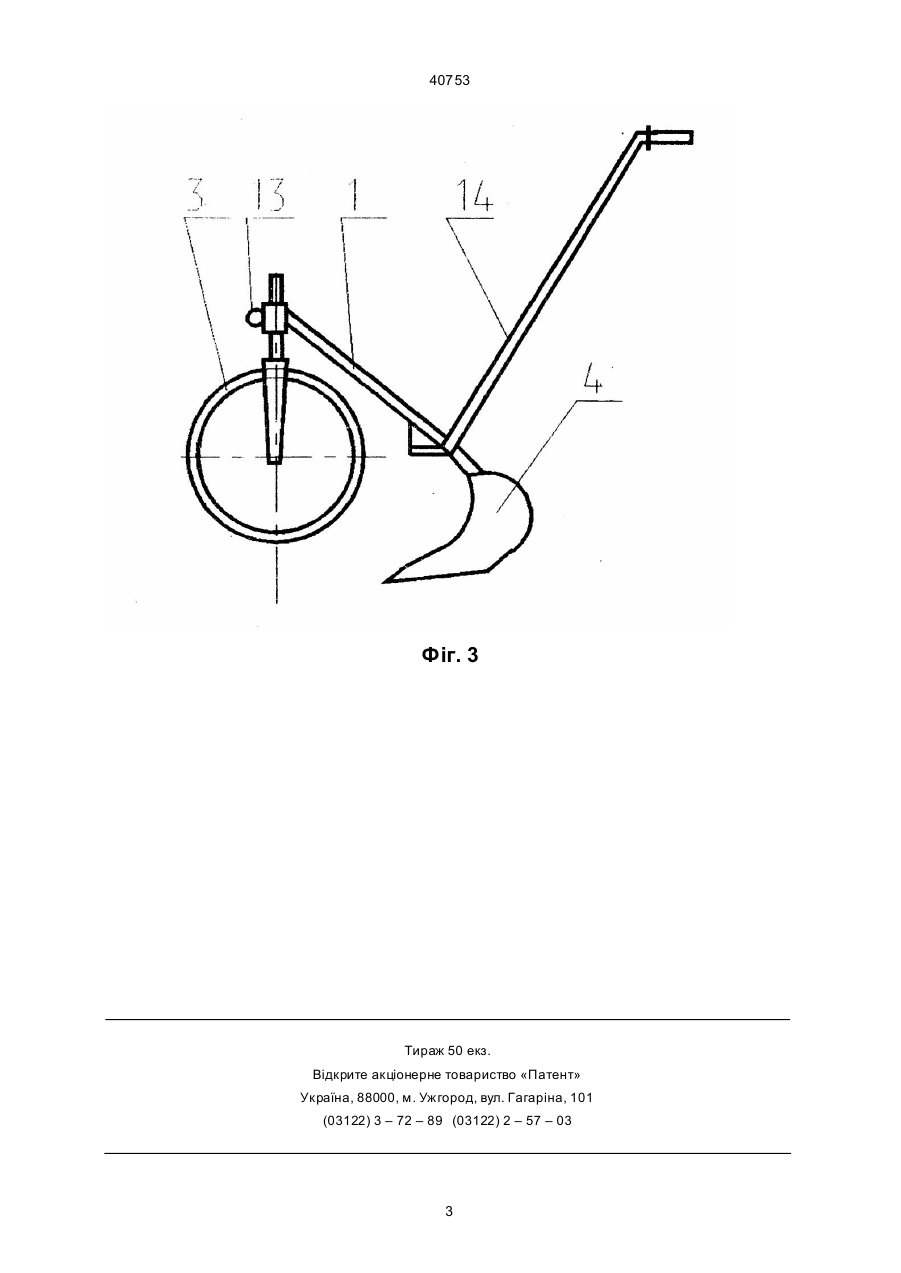

Агрегат для садіння картоплі та післясходового її обробітку, що містить раму з ру коятками, опорне колесо і плужок, який відрізняється тим, що рама виконана у вигляді двох рознімних піврам, причому плужок і опорне колесо встановлено на передній піврамі, а рукоятки - на задній, крім того на передній піврамі встановлено бункер і верхній жолобок, на задній піврамі встановлено нижній жолобок, скидний пристрій, який складається із викидача і пружини, привідне колесо з кулачками, загортачі. Зоя (13) 40753 (11) UA піврамі встановлено нижній жолобок, скидний пристрій, який складається із викидача і пружини, привідне колесо з кулачками, загортачі. Завдяки такому виконанню досягається можливість впорядкованого садіння картоплі з механічним викиданням картоплин в рядок, а також використання цього агрегату для ви конання наступних ґрун тообробних операцій. На фіг. 1 зображено агрегат для са діння картоплі та післясхо дового її обробітку, вигляд збоку; на фіг. 2 - ви кидний пристрій, вигляд зверху; на фіг. З - агрегат, налагоджений на підгортання рядків картоплі. Агрегат, що містить передню 1 і задню 2 піврами, опорне колесо З, плужок 4, бункер 5, жолобок 6, викидач 7, пружину 8, кулачок 9 на привідному колесі 10, жолобок 11, загортач 12, приводиться в дію за допомогою м'язової сили людини, яка прикладається до вушка 13 за допомогою мотузки (не показано) і до рукояток 14. Агрегат працює та ким чином. При переміщенні агрегату плужок 4 занурюється в землю, утворюючи борозну для внесення бульб картоплі, які з бункера 5 по жолобку 6 скочуються і впираються у викидач 7, який при взаємодії з кулачком 9 привідного колеса 10 скидає крайню картоплину в жолобок 11 по якому картоплина скочується під привідне колесо 10, яке додатково вдавлює її в гр унт, забезпечуючи при цьому необхідний контакт картоплі з землею, після чого борозна загортається загортачами 11 утворюючи гребінь, за допомогою пружини 8 викидач повертається у вихідне положення. Для регулювання кроку висадки на привідне колесо можна встановлювати різну кількість кулачків. (19) Винахід відноситься до сільського господарства, а саме до картоплесаджалок і ручних ґрунтообробних пристроїв. Відомо пристрій [1] для садіння картоплі, що містить плужок, загортачі. раму та опорні колеса, який приводиться в дію м'язовою силою людини. Недоліком цього пристрою є те, що для садіння одного рядка картоплі. по рядку потрібно пройти тричі: 1-зробити рівчак плужком; 2-укласти вручну в рівчак картоплю; 3-загорнути рівчак загортачами, на що витрачається велика кількість часу і є можливість нерівномірного розміщення бульб вздовж рядка, крім того да ний пристрій не можливо використати як засіб дія післясхо дового обробітку рослин. Найбільш близьким до заявляємого є пристрій [2] для підгортання рядків картоплі, що містить раму, опорне колесо, плужок і рукоятки; приводиться в дію м'язовою силою людини. Недоліком даного пристрою є те, що ним неможливо виконувати операцію садіння картоплі. В основу ви находу покладено завдання створення пристрою для впорядкованого садіння картоплі з механічним викиданням картоплин з наступним їх загортанням у гребінь, а також використання цього агрегату для ви конання наступних ґрун тообробних операцій. Поставлене завдання вирішуєть ся тим, що агрегат для са діння картоплі та післясходового її обробітку, що має раму з рукоятками, опорне колесо і плужок згідно з винаходом, рама виконана у вигляді двох рознімних піврам, причому плужок і опорне колесо встановлено на передній піврамі, а рукоятки – на задній, крім того на передній піврамі вста новлено бункер і верхній жолобок, на задній А ____________________ 40753 Для налагодження агрегату на підгортання рядків картоплі необхідно від'єднати задню напівраму 2 від передньої 1, зняти бун кер 5 та жолобок 6, а на місці задньої напіврами 2 встановити рукоятки 14. Джерела інформації: 1. Газета "Сільські вісті" Плужок і загортувач 19 березня 1998 p. №35. 2. Плужок. Розробка КБ волочиського машинобудівного заводу. Фіг. 1 Фіг. 2 2 40753 Фіг. 3 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3 40753 4
