Масажний молоточок

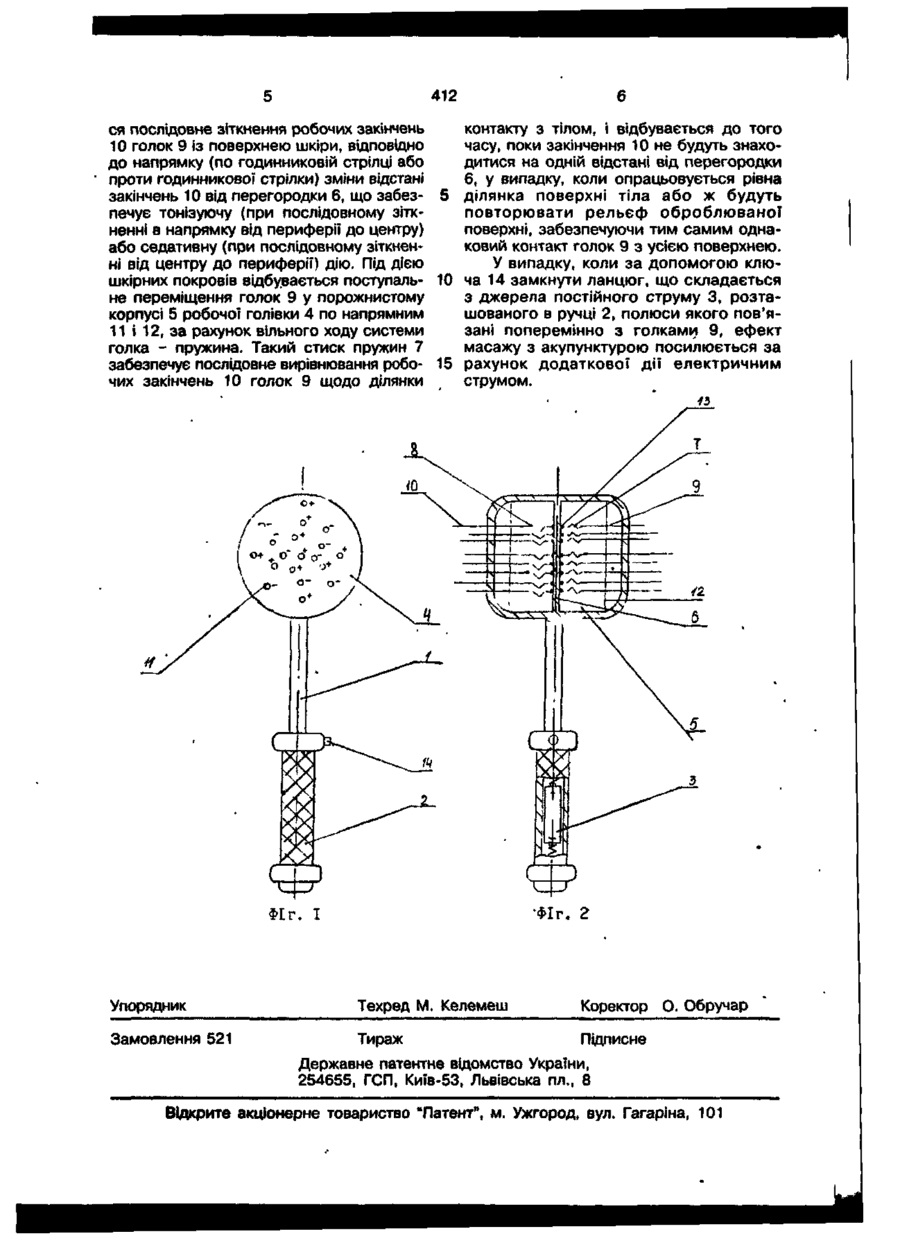

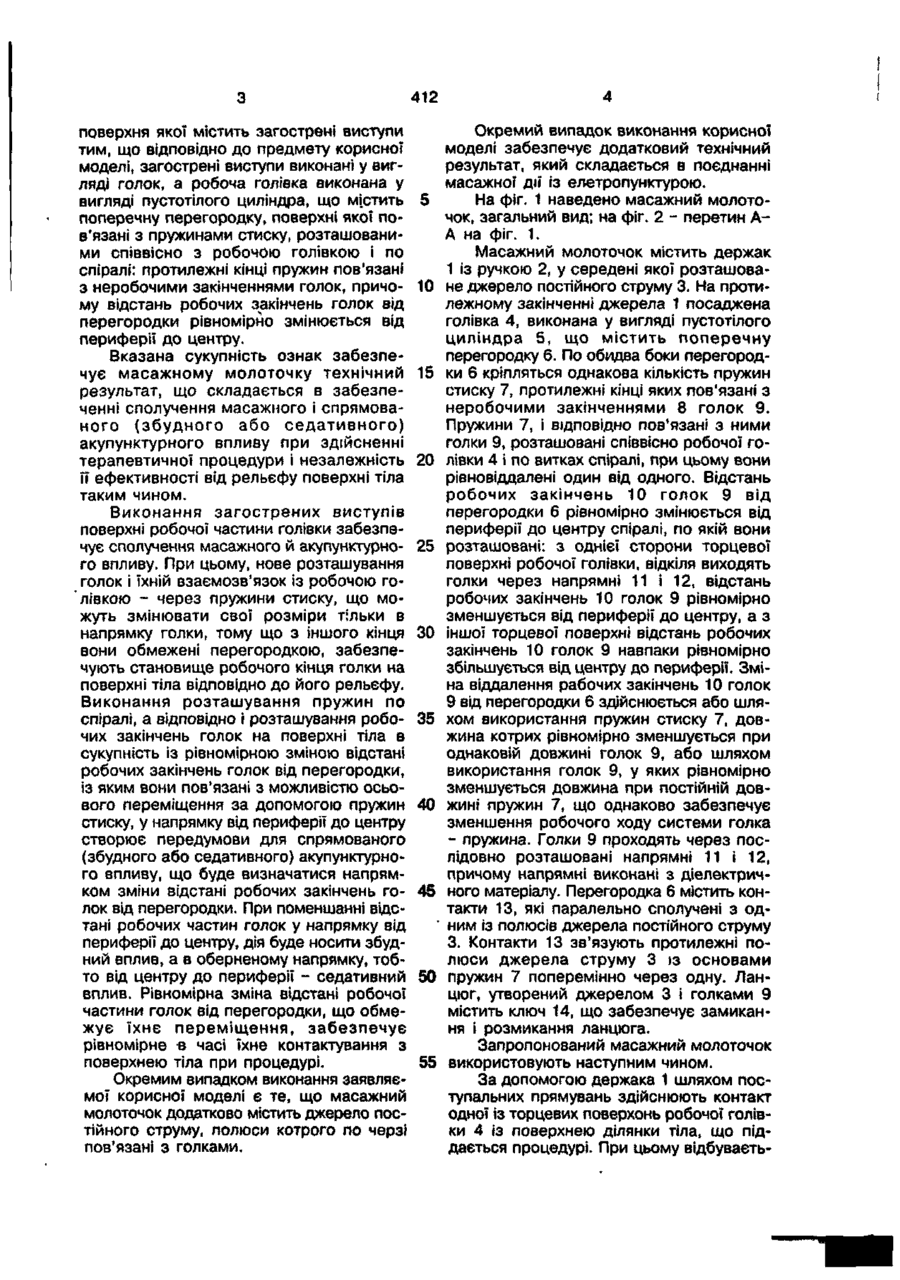

1. Масажний молоточок, що містить держак із закріпленою на ньому роЬочою голівкою, поверхня якої містить загострені виступи, який в і д р і з н я є т ь с я тим, що загострені виступи виконані у вигляді голок, а робоча голівка виконана у вигляді порожнистого циліндра, що містить поперечну перегородку, поверхні якої пов'язані з пружинами стиску, які розташовані співвісно робочій голівці і по спіралі, протилежні закінчення яких пов'язані з неробочими закінченнями голок, причому відстань робочих закінчень голок від перегородки рівномірно змінюється від периферії до центра. 2. Молоточок по п. 1, який в і др і в н я є т ь с я тим, що він додатково містить джерело постійного струму, полюси котрого поперемінно пов'язані з голками. Корисна модель відноситься до галузі медичної техніки, а саме до пристроїв, які використовуються для масажу. З існуючого рівня техніки найбільш близьким по сукупності ознак до заявленої корисної моделі є масажний молоточок, що містить держак із закріпленою на ньому робочою голівкою, виконаний із гуми, поверхня якої має загострені виступи [1]. Заявлена корисна модель збігається з відомим масажним молоточком за такою сукупністю суттєвих ознак: містить держак із закріпленою на ній робочою голівкою, поверхня якої має загострені виступи. Проте відомий масажний молоточок не забезпечує технічного результату заявленої корисної моделі, що обумовлено конструкціє! його робочої голівки, а саме виконання її поверхні з гуми, завдяки чо му загострені виступи при контакті зі шкірою змінюють свою геометрію, що не дозволяє сполучити масаж з акупунктурним впливом, а крім того, відомий масажний молоточок може бути застосований тільки для масажу рівних ділянок поверхні тіла, тому що конструкція робочої голівки не передбачає зміни висоти загострених виступів у відповідності з рельєфом поверхні тіла. Задачею, на вирішення якої спрямована корисна модель, є створення такого масажного молоточка, який завдяки зміні конструкції робочої голівки забезпечив би сполучення масажної дії з акупунктурним впливом і усунув би вплив рельєфу поверхні тіла на здійснення процедури. Поставлена задача вирішується в масажному молоточку, що містить держак із закріпленою на ньому робочою голівкою, 412 поверхня якої містить загострені виступи тим, що відповідно до предмету корисної моделі, загострені виступи виконані у вигляді голок, а робоча голівка виконана у вигляді пустотілого циліндра, що містить поперечну перегородку, поверхні якої пов'язані з пружинами стиску, розташованими співвісно з робочою голівкою і по спіралі: протилежні кінці пружин пов'язані з неробочими закінченнями голок, причому відстань робочих закінчень голок від перегородки рівномірно змінюється від периферії до центру. Вказана сукупність ознак забезпечує масажному молоточку технічний результат, іцо складається в забезпеченні сполучення масажного і спрямованого ( з б у д н о г о або седативного) акупунктурного впливу при здійсненні терапевтичної процедури і незалежність її ефективності від рельєфу поверхні тіла таким чином. Виконання загострених виступів поверхні робочої частини голівки забезпечує сполучення масажного й акупунктурного впливу. При цьому, нове розташування голок і їхній взаємозв'язок із робочою голівкою - через пружини стиску, що можуть змінювати свої розміри тільки в напрямку голки, тому що з іншого кінця вони обмежені перегородкою, забезпечують становище робочого кінця голки на поверхні тіла відповідно до його рельєфу. Виконання розташування пружин по спіралі, а відповідно і розташування робочих закінчень голок на поверхні тіла в сукупність із рівномірною зміною відстані робочих закінчень голок від перегородки, із яким вони пов'язані з можливістю осьового переміщення за допомогою пружин стиску, у напрямку від периферії до центру створює передумови для спрямованого (збудного або седативного) акупунктурного впливу, що буде визначатися напрямком зміни відстані робочих закінчень голок від перегородки. При поменшанні відстані робочих частин голок у напрямку від периферії до центру, дія буде носити збудний вплив, а в оберненому напрямку, тобто від центру до периферії - седативний вплив. Рівномірна зміна відстані робочої частини голок від перегородки, що обмежує їхнє переміщення, забезпечує рівномірне « часі їхнє контактування з поверхнею тіла при процедурі. Окремим випадком виконання заявляємої корисної моделі є те, що масажний молоточок додатково містить джерело постійного струму, полюси котрого по черзі пов'язані з голками. Окремий випадок виконання корисної моделі забезпечує додатковий технічний результат, який складається в поєднанні масажної дії із елетропунктурою. 5 На фіг. 1 наведено масажний молоточок, загальний вид; на фіг. 2 - перетин АА на фіг. 1. Масажний молоточок містить держак 1 із ручкою 2, у середені якої розташова10 не джерело постійного струму 3. На протилежному закінченні джерела 1 посаджена голівка 4, виконана у вигляді пустотілого циліндра 5, що містить поперечну перегородку 6. По обидва боки перегород15 ки 6 кріпляться однакова кількість пружин стиску 7, протилежні кінці яких пов'язані з неробочими закінченнями 8 голок 9. Пружини 7, і відповідно пов'язані з ними голки 9, розташовані співвісно робочої го20 лівки 4 і по витках спіралі, при цьому вони рівновіддалені один від одного. Відстань робочих закінчень 10 голок 9 від перегородки 6 рівномірно змінюється від периферії до центру спіралі, по якій вони 25 розташовані: з однієї сторони торцевої поверхні робочої голівки, відкіля виходять голки через напрямні 11 і 12, відстань робочих закінчень 10 голок 9 рівномірно зменшується від периферії до центру, а з ЗО іншої торцевої поверхні відстань робочих закінчень 10 голок 9 навпаки рівномірно збільшується від центру до периферії. Зміна віддалення рабочих закінчень 10 голок 9 від перегородки 6 здійснюється або шля35 хом використання пружин стиску 7, довжина котрих рівномірно зменшується при однаковій довжині голок 9, або шляхом використання голок 9, у яких рівномірно зменшується довжина при постійній дов40 жині пружин 7, що однаково забезпечує зменшення робочого ходу системи голка - пружина. Голки 9 проходять через послідовно розташовані напрямні 11 і 12, причому напрямні виконані з діелектрич45 ного матеріалу. Перегородка 6 містить контакти 13, які паралельно сполучені з од' ним із полюсів джерела постійного струму 3. Контакти 13 зв'язують протилежні полюси джерела струму 3 із основами 50 пружин 7 поперемінно через одну. Ланцюг, утворений джерелом 3 і голками 9 містить ключ 14, що забезпечує замикання і розмикання ланцюга. Запропонований масажний молоточок 55 використовують наступним чином. За допомогою держака 1 шляхом поступальних прямувань здійснюють контакт одної із торцевих поверхонь робочої голівки 4 із поверхнею ділянки тіла, що піддається процедурі. При цьому відбуваєть 412 контакту з тілом, і відбувається до того ся послідовне зіткнення робочих закінчень часу, поки закінчення 10 не будуть знахо10 голок 9 із поверхнею шкіри, відповідно дитися на одній відстані від перегородки до напрямку (по годинниковій стрілці або 6, у випадку, коли опрацьовується рівна проти годинникової стрілки) зміни відстані ділянка поверхні тіла або ж будуть закінчень 10 від перегородки 6, що забезповторювати рельєф оброблюваної печує тонізуючу (при послідовному зіткповерхні, забезпечуючи тим самим однаненні в напрямку від периферії до центру) ковий контакт голок 9 з усією поверхнею. або седативну (при послідовному зіткненУ випадку, коли за допомогою клюні від центру до периферії) дію. Під дією шкірних покровів відбувається поступаль- 10 ча 14 замкнути ланцюг, що складається з джерела постійного струму 3, розтане переміщення голок 9 у порожнистому шованого в ручці 2, полюси якого пов'якорпусі 5 робочої голівки 4 по напрямним зані поперемінно з голками 9, ефект 11 і 12, за рахунок вільного ходу системи масажу з акупунктурою посилюється за голка - пружина. Такий стиск пружин 7 забезпечує послідовне вирівнювання робо- 15 рахунок додаткової дії електричним струмом. чих закінчень 10 голок 9 щодо ділянки ФІГ. І Упорядник Техред М. Келемеш Коректор Замовлення 521 Тираж О. Обручар Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
