Масажер

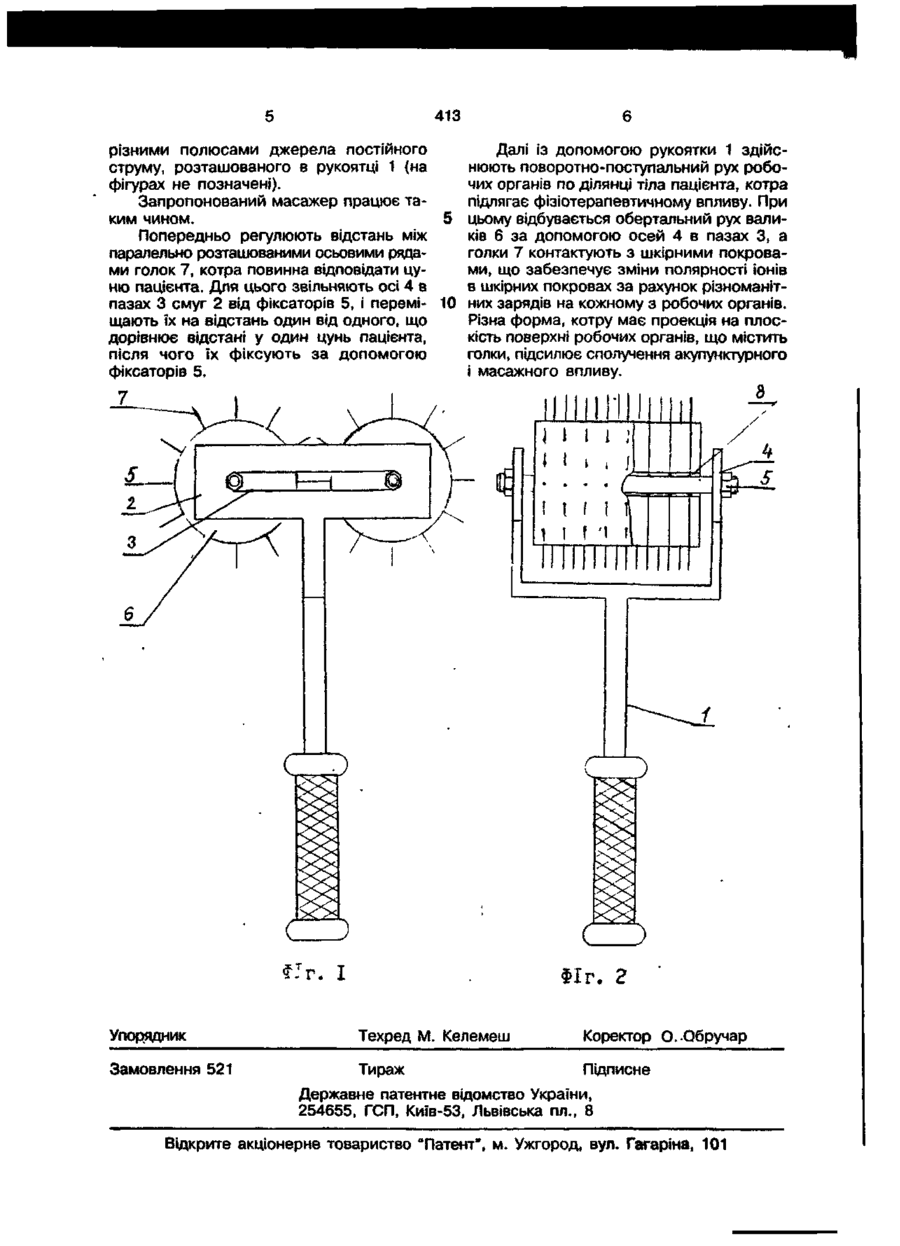

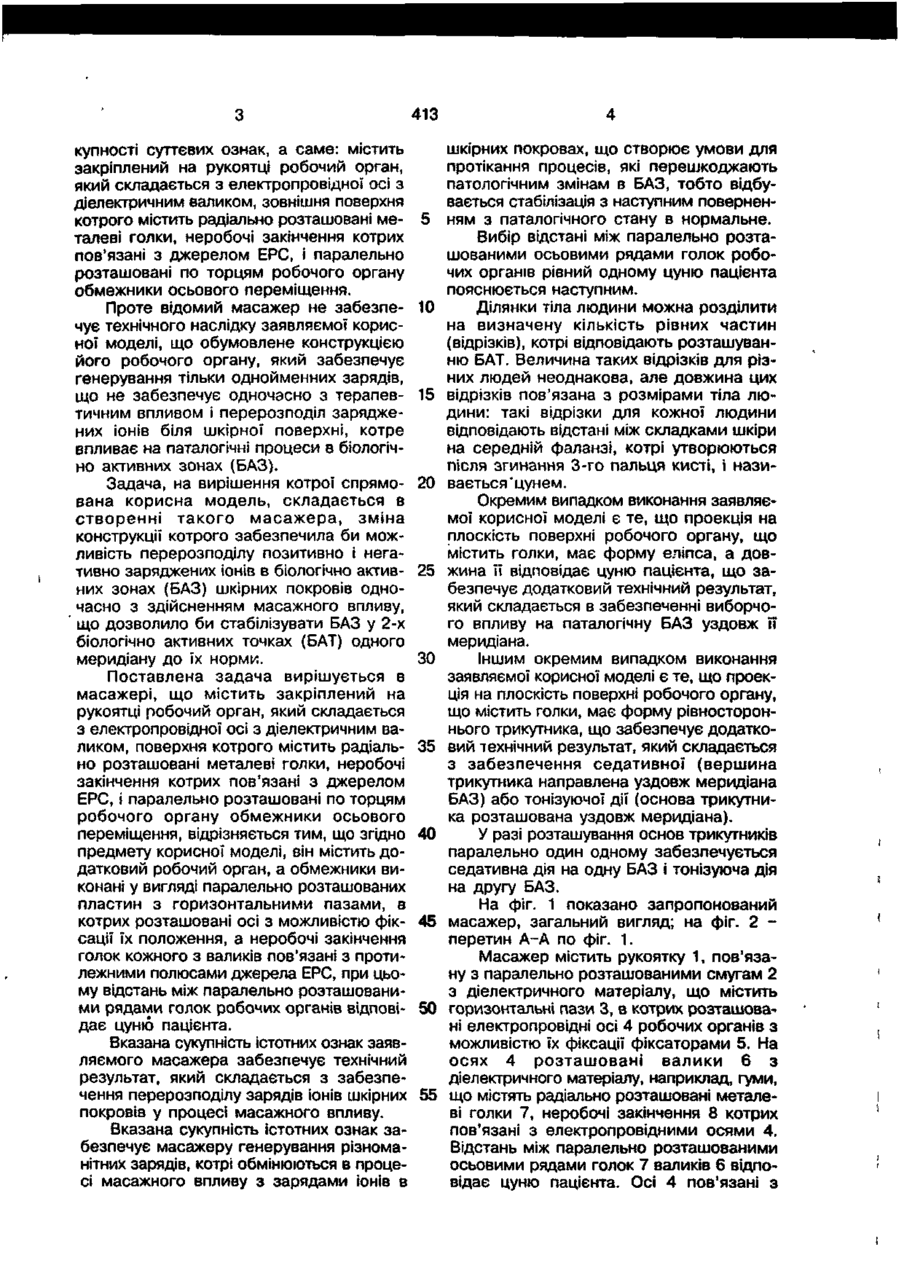

1. Масажор, що містить закріплений на рукоятці робочий орган, який складається з електропровідної осі і діелектричного валика, зовнішня поверхня котрого містить радіально розташовані металеві голки, неробочі закінчення котрих пов'язані з джерелом ЕРС, і обмежники осьового переміщення, розташовані по торцях робочого органу, який в і д р і з н я є т ь с я тим, що він містить додатковий робочий орган, а обмежники виконані у вигляді паралельно розташовуваних діелектричних пластин з горизонтальними пазами, в котрих розташовані осі з можливістю фіксації їх положення, причому осі пов'язані з різними полюсами ЕРС, а відстань поміж паралельно розташованими осьовими рядами голок двох валиків відповідає одному цуню пацієнта. 2. Масажер по п. 1, який в і д р і з н я є т ь с я тим, що проекція на площину поверхні робочого органу, яка зайнята голками, має форму еліпса, а довжина проекції відповідає одному цуню пацієнта. 3. Масажер по п. 1, який в і д р і з н я є т ь с я тим, що проекція на площину поверхні робочого органу, зайнята голками, має форму рівностороннього трикутника, вершина котрого розташована вздовж меридіану. 4. Масажер по п. 1, який в і д р і з н я є т ь с я тим, що основи трикутників розташовані паралельно один одному. Ы Корисна модель відноситься до області медичної техніки, призначеної для використання в фізіотерапії для впливу на шкірні покрови одночасно кількома чинниками. З існуючого рівня техніки, стосовного до розглядуваної галузі, найбільше близьким до заявляємо! корисної моделі по сукупності ознак є масажер, що містить закріплену на рукоятці вісь з робочим органом, який складається з валика, котрий утворений з послідовно розташованих і жорстко закріплених на осі електропровід них втулок, і розташованих коаксіально ним ізоляційної верстви, яка виконана у вигляді смуг з войлока, розташованих вздовж осі, і втулок з діелектрика, наприклад, ебоніта або скла, в котрих радіально розташовані металеві голки, неробочі закінчення котрих пов'язані з джерелом ЕДС, утвореного внутрішньою поверхнею втулок з діелектрика і поверхнею ізоляційної верстви, і зафіксованих з обох боків кришками, які обмежують осьове переміщення втулок. Заявляема корисна модель збігається з відомим масажером по наступній сово 413 купності суттєвих ознак, а саме: містить закріплений на рукоятці робочий орган, який складається з електропровідної осі з діелектричним валиком, зовнішня поверхня котрого містить радіально розташовані металеві голки, неробочі закінчення котрих пов'язані з джерелом ЕРС, і паралельно розташовані по торцям робочого органу обмежники осьового переміщення. Проте відомий масажер не забезпечує технічного наслідку заявляємо! корисної моделі, що обумовлене конструкцією його робочого органу, який забезпечує генерування тільки однойменних зарядів, що не забезпечує одночасно з терапевтичним впливом і перерозподіл заряджених іонів біля шкірної поверхні, котре впливає на паталогічні процеси в біологічно активних зонах (БАЗ). Задача, на вирішення котрої спрямована корисна модель, складається в створенні такого масажера, зміна конструкції котрого забезпечила би можливість перерозподілу позитивно і негативно заряджених іонів в біологічно активних зонах (БАЗ) шкірних покровів одночасно з здійсненням масажного впливу, що дозволило би стабілізувати БАЗ у 2-х біологічно активних точках (БАТ) одного меридіану до їх норми. Поставлена задача вирішується в масажері, що містить закріплений на рукоятці робочий орган, який складається з електропровідної осі з діелектричним валиком, поверхня котрого містить радіально розташовані металеві голки, неробочі закінчення котрих пов'язані з джерелом ЕРС, і паралельно розташовані по торцям робочого органу обмежники осьового переміщення, відрізняється тим, що згідно предмету корисної моделі, він містить додатковий робочий орган, а обмежники виконані у вигляді паралельно розташованих пластин з горизонтальними пазами, в котрих розташовані осі з можливістю фіксації їх положення, а неробочі закінчення голок кожного з валиків пов'язані з протилежними полюсами джерела ЕРС, при цьому відстань між паралельно розташованими рядами голок робочих органів відповідає цуню пацієнта. Вказана сукупність істотних ознак заявляемого масажера забезпечує технічний результат, який складається з забезпечення перерозподілу зарядів іонів шкірних покровів у процесі масажного впливу. Вказана сукупність істотних ознак забезпечує масажеру генерування різноманітних зарядів, котрі обмінюються в процесі масажного впливу з зарядами іонів в 5 10 15 20 25 ЗО 35 40 45 50 55 шкірних покровах, що створює умови для протікання процесів, які перешкоджають патологічним змінам в БАЗ, тобто відбувається стабілізація з наступним поверненням з паталогічного стану в нормальне. Вибір відстані між паралельно розташованими осьовими рядами голок робочих органів рівний одному цуню пацієнта пояснюється наступним. Ділянки тіла людини можна розділити на визначену кількість рівних частин (відрізків), котрі відповідають розташуванню БАТ. Величина таких відрізків для різних людей неоднакова, але довжина цих відрізків пов'язана з розмірами тіла людини: такі відрізки для кожної людини відповідають відстані між складками шкіри на середній фаланзі, котрі утворюються після згинання 3-го пальця кисті, і називається'цунем. Окремим випадком виконання заявляємої корисної моделі є те, що проекція на плоскість поверхні робочого органу, що містить голки, має форму еліпса, а довжина її відповідає цуню пацієнта, що забезпечує додатковий технічний результат, який складається в забезпеченні виборчого впливу на паталогічну БАЗ уздовж її меридіана. Іншим окремим випадком виконання заявляємої корисної моделі є те, що проекція на плоскість поверхні робочого органу, що містить голки, має форму рівностороннього трикутника, що забезпечує додатковий технічний результат, який складається з забезпечення седативної (вершина трикутника направлена уздовж меридіана БАЗ) або тонізуючої дії (основа трикутника розташована уздовж меридіана). У разі розташування основ трикутників паралельно один одному забезпечується седативна дія на одну БАЗ і тонізуюча дія на другу БАЗ. На фіг. 1 показано запропонований масажер, загальний вигляд; на фіг. 2 перетин А-А по фіг. 1. Масажер містить рукоятку 1, пов'язану з паралельно розташованими смугам 2 з діелектричного матеріалу, що містить горизонтальні пази 3, в котрих розташовані електропровідні осі 4 робочих органів з можливістю їх фіксації фіксаторами 5. На осях 4 розташовані валики 6 з діелектричного матеріалу, наприклад, гуми, що містять радіально розташовані металеві голки 7, неробочі закінчення 8 котрих пов'язані з електропровідними осями 4. Відстань між паралельно розташованими осьовими рядами голок 7 валиків 6 відповідає цуню пацієнта. Осі 4 пов'язані з 413 різними полюсами джерела постійного Далі із допомогою рукоятки 1 здійсструму, розташованого в рукоятці 1 (на нюють поворотно-поступальний рух робофігурах не позначені). чих органів по ділянці тіла пацієнта, котра підлягає фізіотерапевтичному впливу. При Запропонований масажер працює тацьому відбувається обертальний рух валиким чином. ків 6 за допомогою осей 4 в пазах 3, а Попередньо регулюють відстань між голки 7 контактують з шкірними покровапаралельно розташованими осьовими рядами, що забезпечує зміни полярності іонів ми голок 7, котра повинна відповідати цув шкірних покровах за рахунок різноманітню пацієнта. Для цього звільняють осі 4 в пазах 3 смуг 2 від фіксаторів 5, і перемі- 10 них зарядів на кожному з робочих органів. Різна форма, котру має проекція на плосщають їх на відстань один від одного, що кість поверхні робочих органів, що містить дорівнює відстані у один цунь пацієнта, голки, підсилює сполучення акупунктурного після чого їх фіксують за допомогою і масажного впливу. фіксаторів 5. 8 ФІГ. І *Іг. 2 Упорядник Техред М. Келемеш Коректор О.Обручар Замовлення 521 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
