Привод розсійника

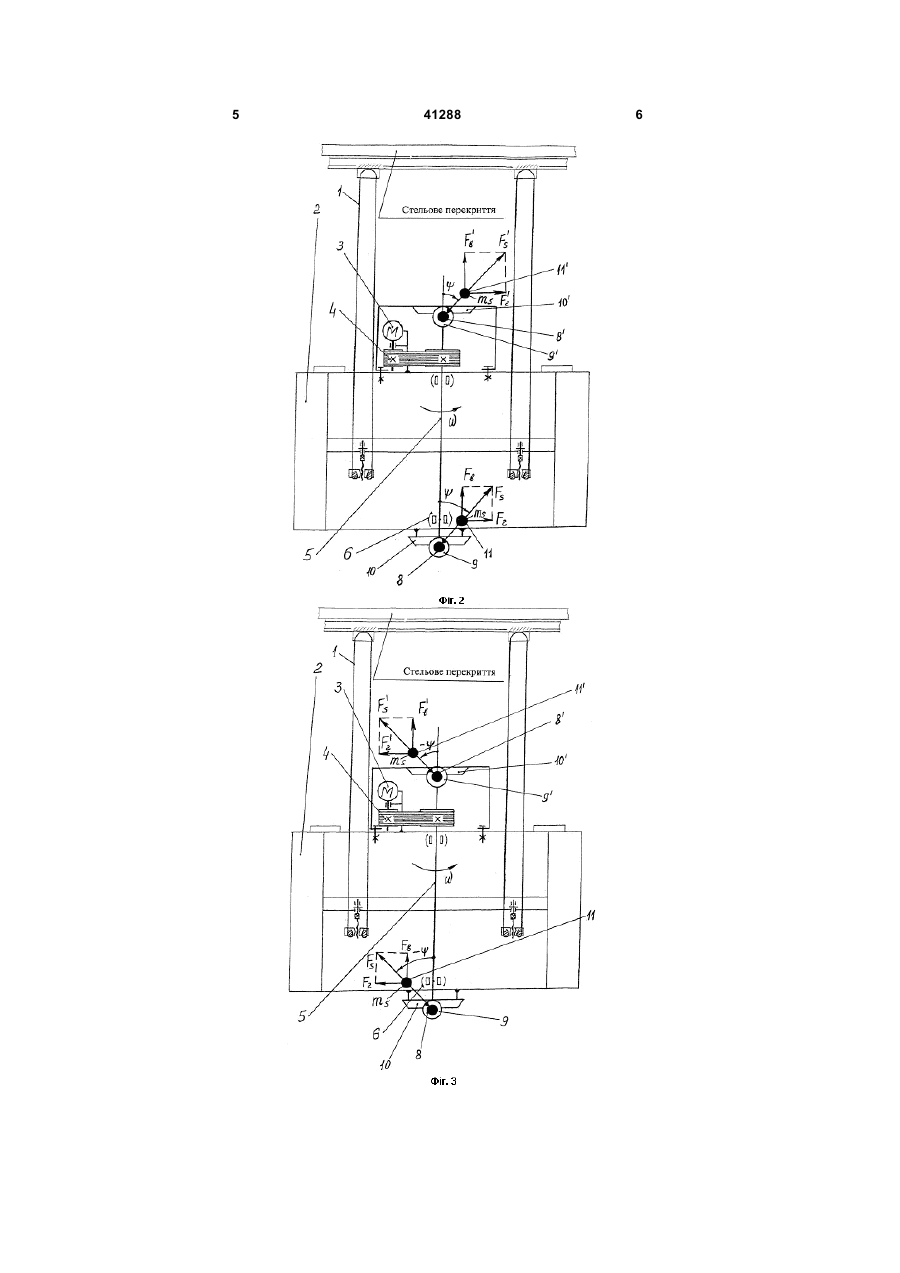

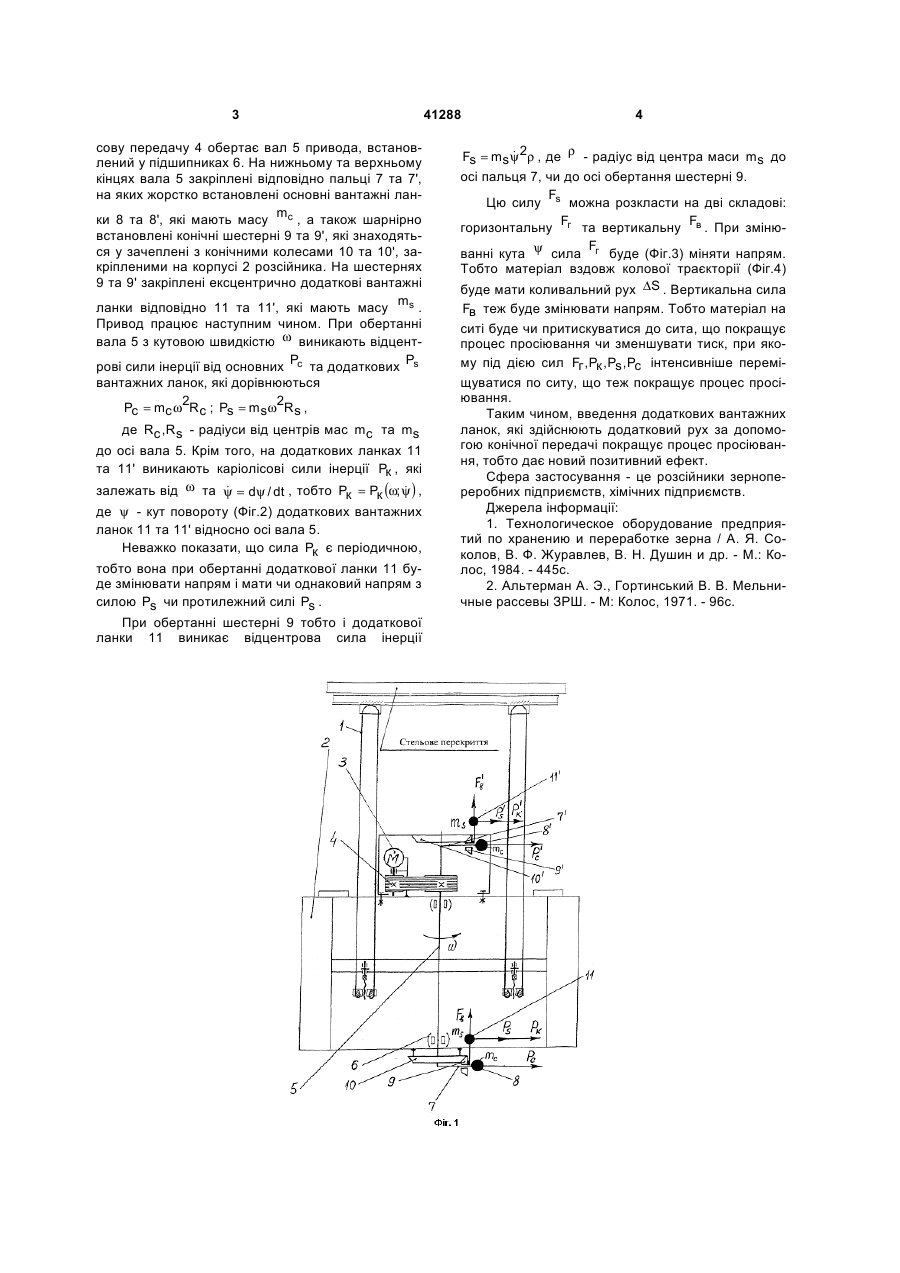

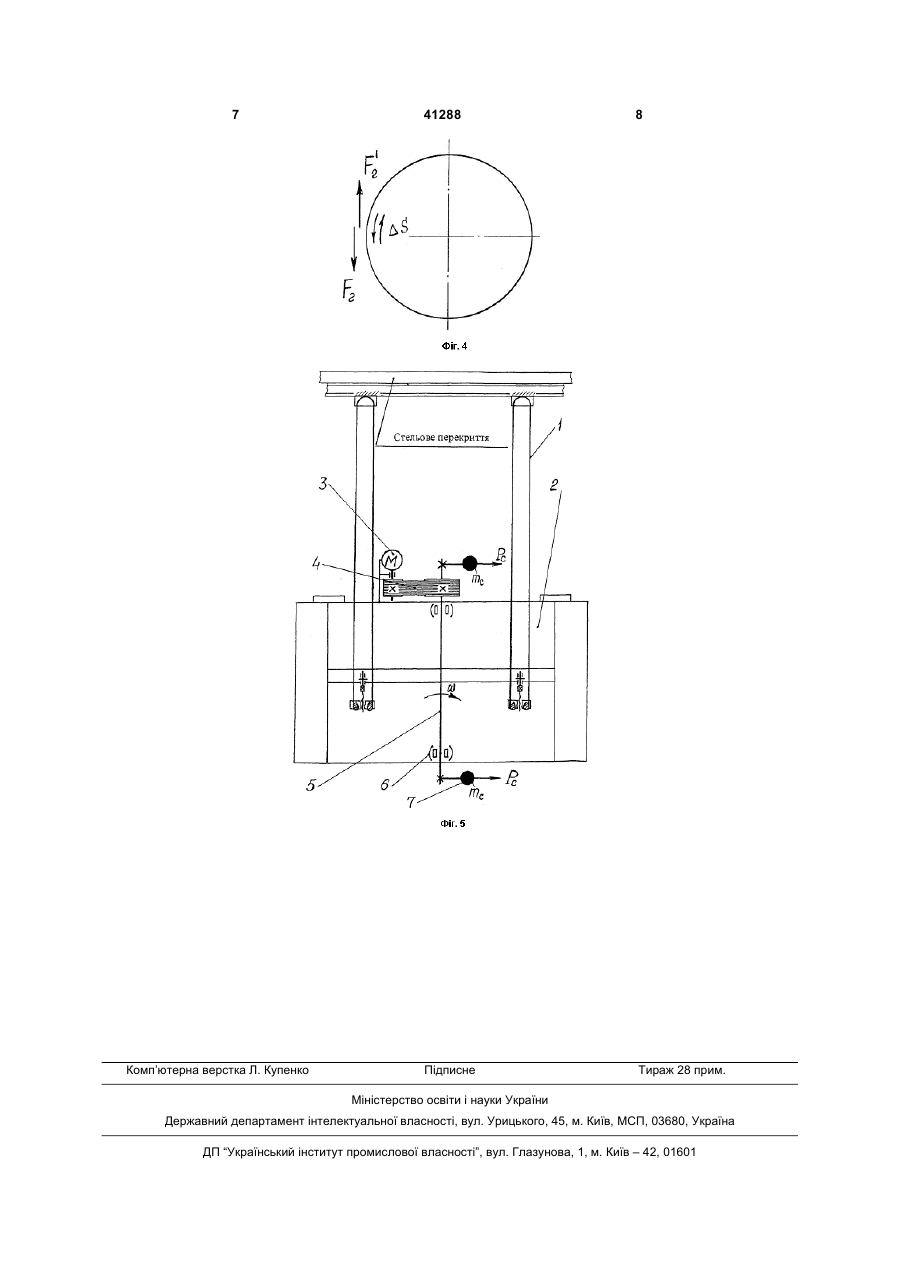

Привод розсійника, що містить вантажні ланки, конічні передачі, пальці та вал, на якому ексцентрично закріплені основні вантажні ланки, який відрізняється тим, що привод має додаткові вантажні ланки, які ексцентрично закріплені на конічних шестернях, шарнірно встановлених на пальцях, які закріплені на валу, а конічні шестерні зачеплюються з конічними колесами, жорстко пов'язаними з корпусом розсійника. (19) (21) u200900056 (22) 05.01.2009 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) АРХАНГЕЛЬСЬКИЙ ГЕОРГІЙ ВОЛОДИМИРОВИЧ, UA, АРХАНГЕЛЬСЬКИЙ АНДРІЙ ГЕОРГІЙОВИЧ, UA (73) АРХАНГЕЛЬСЬКИЙ ГЕОРГІЙ ВОЛОДИМИРОВИЧ, UA, АРХАНГЕЛЬСЬКИЙ АНДРІЙ ГЕОРГІЙОВИЧ, UA 3 сову передачу 4 обертає вал 5 привода, встановлений у підшипниках 6. На нижньому та верхньому кінцях вала 5 закріплені відповідно пальці 7 та 7', на яких жорстко встановлені основні вантажні ланm ки 8 та 8', які мають масу c , а також шарнірно встановлені конічні шестерні 9 та 9', які знаходяться у зачеплені з конічними колесами 10 та 10', закріпленими на корпусі 2 розсійника. На шестернях 9 та 9' закріплені ексцентрично додаткові вантажні ms ланки відповідно 11 та 11', які мають масу . Привод працює наступним чином. При обертанні вала 5 з кутовою швидкістю ω виникають відцентP P рові сили інерції від основних c та додаткових s вантажних ланок, які дорівнюються Pc = mc ω2Rc ; Ps = msω2Rs , де Rc ,Rs - радіуси від центрів мас mc та ms до осі вала 5. Крім того, на додаткових ланках 11 та 11' виникають каріолісові сили інерції Pк , які & & залежать від ω та ψ = dψ / dt , тобто Pк = Pк (ω; ψ ) , де ψ - кут повороту (Фіг.2) додаткових вантажних ланок 11 та 11' відносно осі вала 5. Неважко показати, що сила Pк є періодичною, тобто вона при обертанні додаткової ланки 11 буде змінювати напрям і мати чи однаковий напрям з силою Ps чи протилежний силі Ps . При обертанні шестерні 9 тобто і додаткової ланки 11 виникає відцентрова сила інерції 41288 4 & Fs = msψ 2ρ , де ρ - радіус від центра маси ms до осі пальця 7, чи до осі обертання шестерні 9. F Цю силу s можна розкласти на дві складові: F F горизонтальну г та вертикальну в . При змінюF ванні кута ψ сила г буде (Фіг.3) міняти напрям. Тобто матеріал вздовж колової траєкторії (Фіг.4) буде мати коливальний рух ∆S . Вертикальна сила Fв теж буде змінювати напрям. Тобто матеріал на ситі буде чи притискуватися до сита, що покращує процес просіювання чи зменшувати тиск, при якому під дією сил Fг , Pк , Ps ,Pc інтенсивніше переміщуватися по ситу, що теж покращує процес просіювання. Таким чином, введення додаткових вантажних ланок, які здійснюють додатковий рух за допомогою конічної передачі покращує процес просіювання, тобто дає новий позитивний ефект. Сфера застосування - це розсійники зернопереробних підприємств, хімічних підприємств. Джерела інформації: 1. Технологическое оборудование предприятий по хранению и переработке зерна / А. Я. Соколов, В. Ф. Журавлев, В. Н. Душин и др. - М.: Колос, 1984. - 445с. 2. Альтерман А. Э., Гортинський В. В. Мельничные рассевы ЗРШ. - М: Колос, 1971. - 96с. 5 41288 6 7 Комп’ютерна верстка Л. Купенко 41288 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
