Формула / Реферат

Тяговий привод локомотива, який складається з двох кососиметрично змонтованих на рамі двовісного візка електродвигунів, через двоступінчасті редуктори зв'язаних з відповідною колісною парою, кожний редуктор містить ведучу, ведену та проміжну шестерні, остання має вісь, з'єднану з реактивною та допоміжною тягами, шестерні знаходяться між собою в зачепленні, а ведена шестірня закріплена на осі колісної пари візка, який відрізняється тим, що осі проміжної та веденої шестерень розташовані на одній вертикальній осі, а тяги підпружинені.

Текст

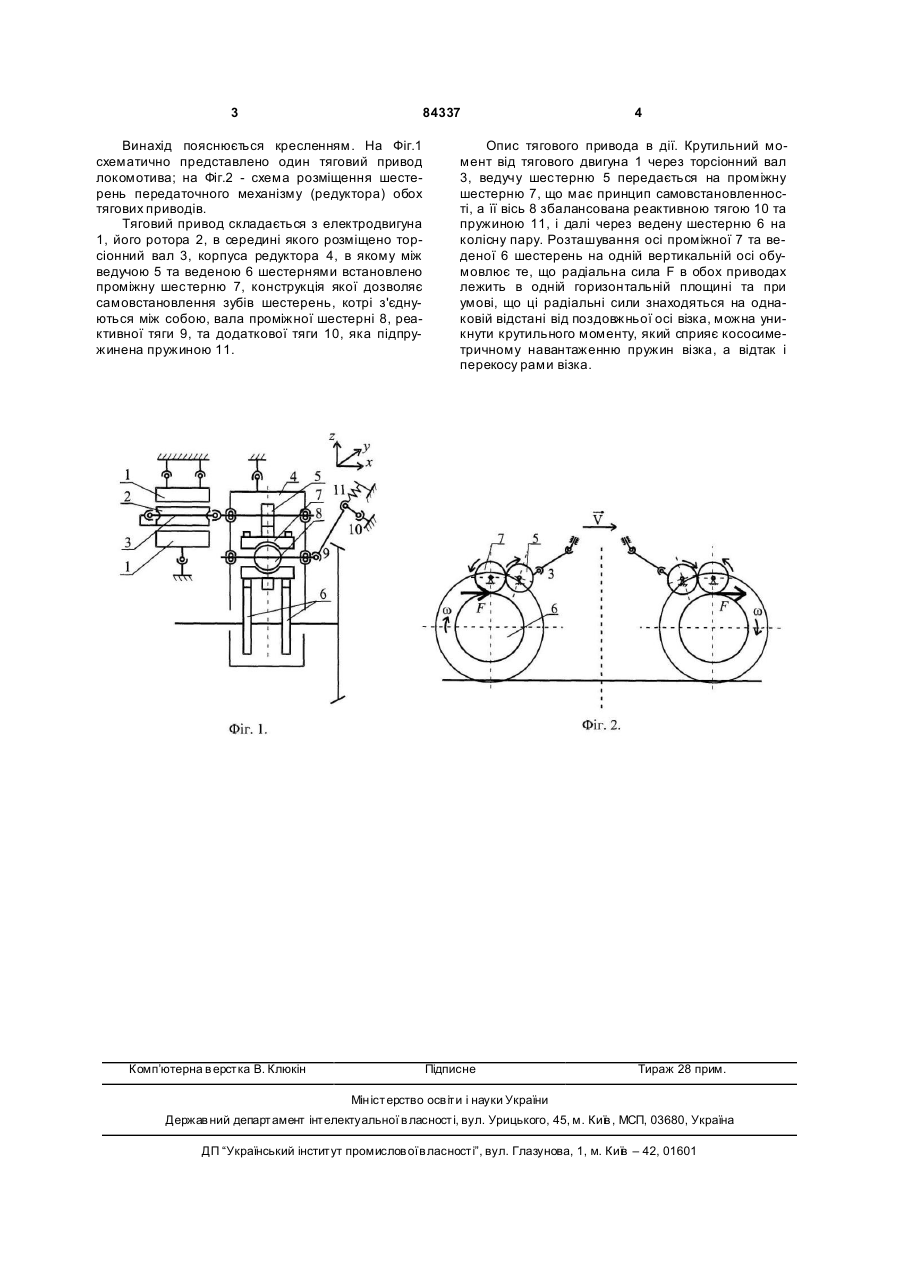

Тяговий привод локомотива, який складається з двох кососиметрично змонтованих на рамі двовісного візка електродвигунів, через двоступінчасті редуктори зв'язаних з відповідною колісною парою, кожний редуктор містить ведучу, ведену та проміжну шестерні, остання має вісь, з'єднану з реактивною та допоміжною тягами, шестерні знаходяться між собою в зачепленні, а ведена шестірня закріплена на осі колісної пари візка, який відрізняється тим, що осі проміжної та веденої шестерень розташовані на одній вертикальній осі, а тяги підпружинені. (19) (21) a200612467 (22) 27.11.2006 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) ПАНАСЕНКО ВІТАЛІЙ ЯКОВИЧ, UA, КЛИМЕНКО ІРИНА ВОЛОДИ МИРІВНА, U A (73) ДНІПРОПЕТРОВСЬКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ ЗАЛІЗНИЧНОГО ТРАНСПОРТУ ІМЕНІ АКАДЕМІКА В.ЛАЗАРЯНА, U A (56) SU 1523441 A1 23.11.1989 FR 1398078 25.03.1964 SU 58652 31.12.1940 SU 243650 14.05.1969 US 1512852 21.10.1924 GB 187540 26.10.1922 3 84337 Винахід пояснюється кресленням. На Фіг.1 схематично представлено один тяговий привод локомотива; на Фіг.2 - схема розміщення шестерень передаточного механізму (редуктора) обох тягових приводів. Тяговий привод складається з електродвигуна 1, його ротора 2, в середині якого розміщено торсіонний вал 3, корпуса редуктора 4, в якому між ведучою 5 та веденою 6 шестернями встановлено проміжну шестерню 7, конструкція якої дозволяє самовстановлення зубів шестерень, котрі з'єднуються між собою, вала проміжної шестерні 8, реактивної тяги 9, та додаткової тяги 10, яка підпружинена пружиною 11. Комп’ютерна в ерстка В. Клюкін 4 Опис тягового привода в дії. Крутильний момент від тягового двигуна 1 через торсіонний вал 3, ведучу шестерню 5 передається на проміжну шестерню 7, що має принцип самовстановленності, а її вісь 8 збалансована реактивною тягою 10 та пружиною 11, і далі через ведену шестерню 6 на колісну пару. Розташування осі проміжної 7 та веденої 6 шестерень на одній вертикальній осі обумовлює те, що радіальна сила F в обох приводах лежить в одній горизонтальній площині та при умові, що ці радіальні сили знаходяться на однаковій відстані від поздовжньої осі візка, можна уникнути крутильного моменту, який сприяє кососиметричному навантаженню пружин візка, а відтак і перекосу рами візка. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Traction drive of locomotive

Автори англійською

Panasenko Vitalii Yakovych, Klymenko Iryna Volodymyrivna

Назва патенту російською

Тяговый привод локомотива

Автори російською

Панасенко Виталий Яковлевич, Клименко Ирина Владимировна

МПК / Мітки

МПК: B61C 9/00

Мітки: тяговий, локомотива, привод
