Гравітаційна енергетична установка

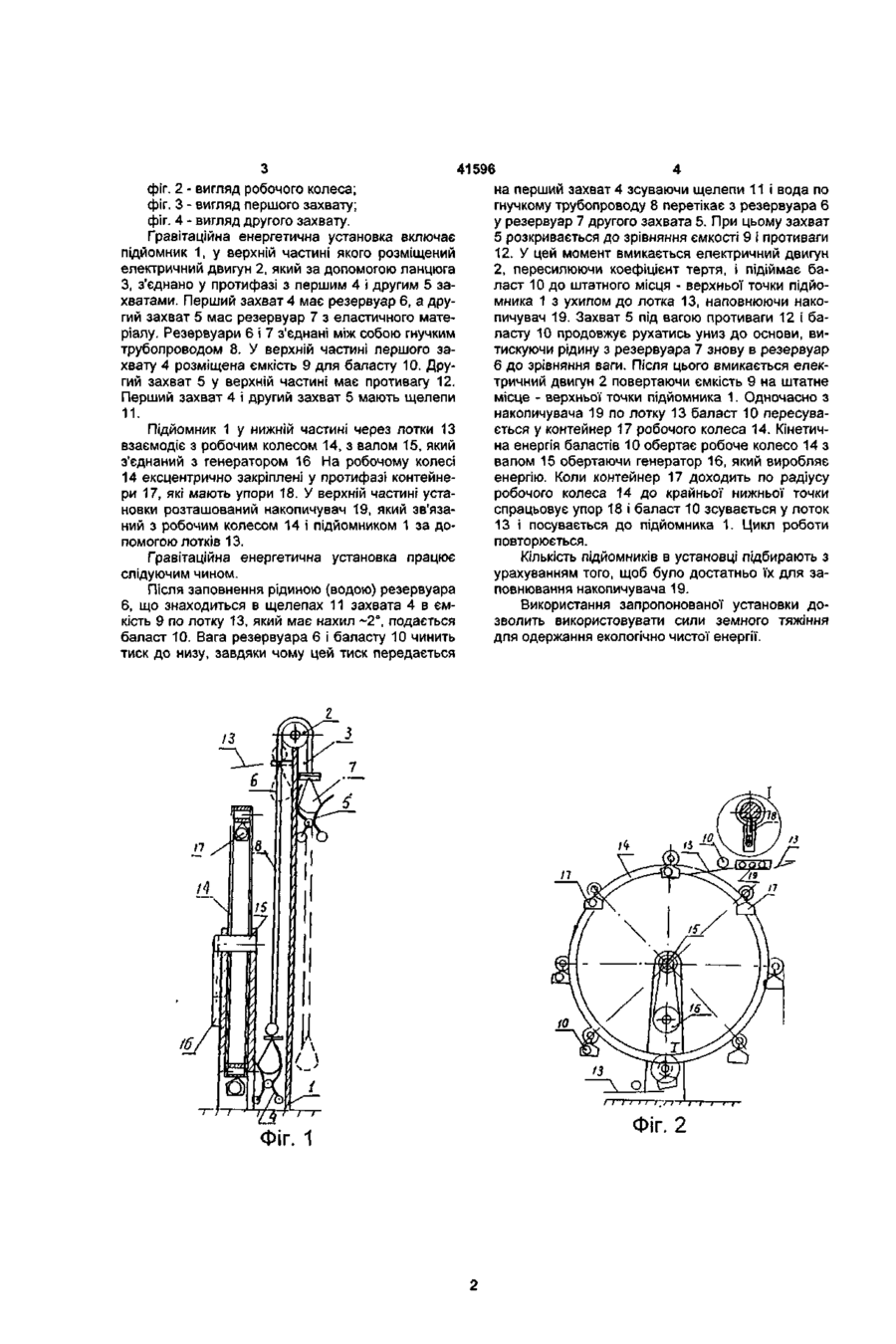

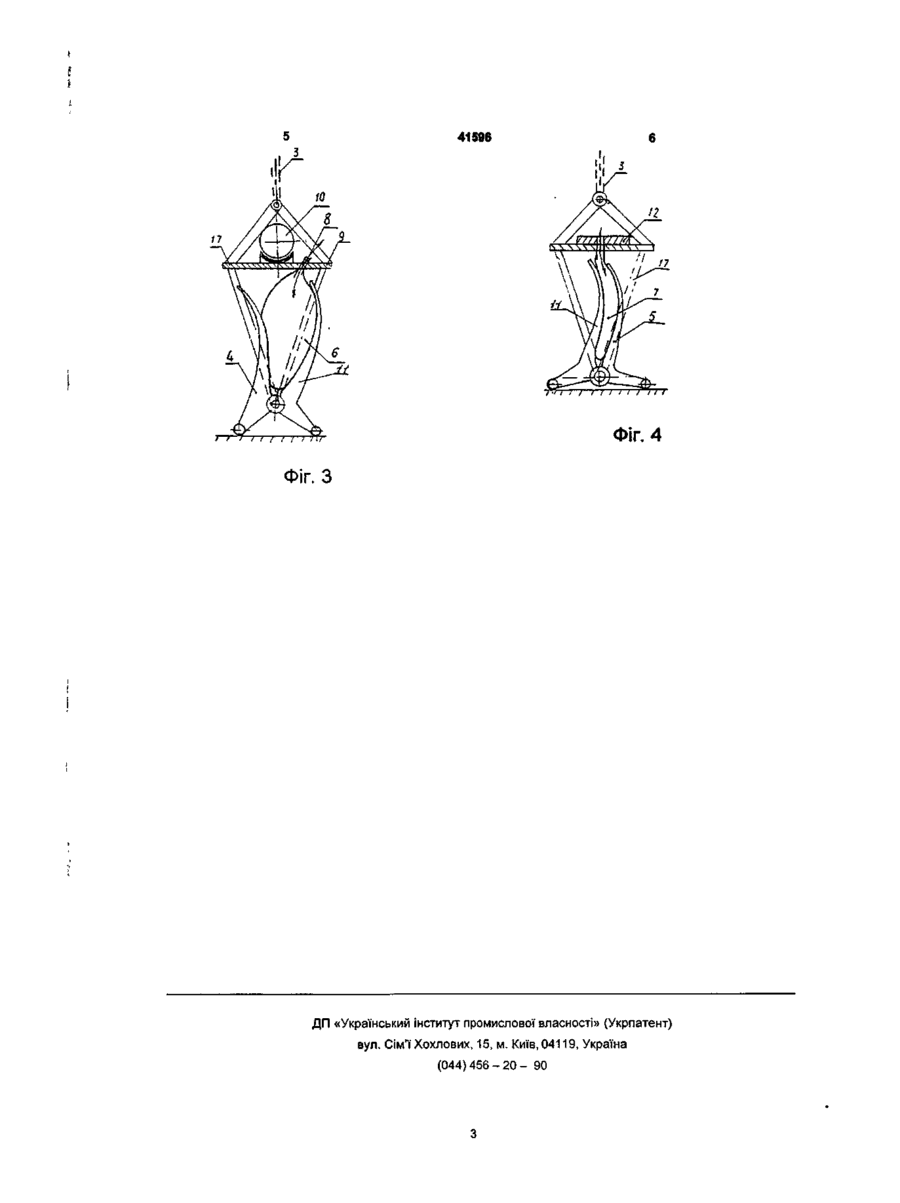

Гравітаційна енергетична установка, що містить підйомник, лотки, електричний двигун і контейнер, яка відрізняється тим, що вона додатково забезпечена робочим колесом з контейнерами, закріпленими на колесі ексцентричне у протифазі, Винахід відноситься до енергетичних установок, зокрема до пристроїв, які використовують природні чинники для виробляння енергії Найближчою до заявляємої є гравітаційний генератор, що містить підйомник, лотки, електричний двигун і контейнер (див опис заявки Великобританії № 2090939, 1982 р ) Дане рішення обрано прототипом Прототип збігається з винаходом, що заявляється, у наявності спільних вузлів підйомник, лотки, електричний двигун Але ефективність роботи відомої установки дуже мала в наслідок неритмічності її роботи, а 'також накопичення великої КІЛЬКОСТІ баласту, що залишається у копалині В основу винаходу поставлено задачу в гравітаційній енергетичній установці шляхом введення нових вузлів і деталей, а також іншого з'єднання і взаємного розташування нових і відомих елементів установки, забезпечити підвищення ефективності її роботи Поставлена задача вирішена у конструкції гравітаційної енергетичної установки, що містить підйомник, лотки, електричний двигун і контейнер тим, що вона додатково забезпечена робочим колесом з контейнерами, закріпленими на колесі ексцентрично у протифазі, а вал робочого колеса а вал робочого колеса з'єднаний з генератором, причому, у верхній частині підйомника розміщено електричний двигун, який з'єднано у протифазі з захватами, які забезпечені резервуарами з еластичого матеріалу і які з'єднані між собою гнучким трубопроводом, при цьому у верхній частині першого захвату розміщена ємкість для баласту, а другого - противага, крім того, нижня частина підйомника сполучена з робочим колесом за допомогою лотків, а у верхній частині установки розташований накопичувач, який зв'язаний з робочим колесом і підйомником також за допомогою лотків з'єднаний з генератором, причому у верхній частині підйомника розміщено електричний двигун, який з'єднано у протифазі з захватами, які забезпечені резервуарами з еластичного матеріалу і які з'єднані між собою гнучким трубопроводом, при цьому у верхній частині одного захвата розміщена ємкість для баласту, а у другому - противага, крім того, нижня частина підйомника сполучена з робочим колесом за допомогою лотків, а у верхній частині установки розташований накопичувач, який зв'язаний з робочим колесом і підйомником також за допомогою лотків Новим у винаході, що заявляється, є те, що установка додатково містить робоче колесо з контейнерами і генератором на валу Новим також є наявність захватів, на одному з яких розміщена ємкість для баласту, а на друго-' му - противага Новизна полягає у взаємному розміщенні нових і відомих елементів, а також їх зв'язок між собою Підвищення ефективності роботи досягається не за рахунок окремих функціональних вузлів, наприклад робочого колеса з контейнерами, а завдяки їх сукупності Тому приводити аналіз, як кожна ознака впливає на досягнення технічного результату, не доцільно і не можливо На кресленні зображена гравітаційна енергетична установка фіг 1 - вигляд установки збоку, CD Ю фіг. 2 - вигляд робочого колеса; фіг. З - вигляд першого захвату; фіг. 4 - вигляд другого захвату. Гравітаційна енергетична установка включає підйомник 1, у верхній частині якого розміщений електричний двигун 2, який за допомогою ланцюга З, з'єднано у протифазі з першим 4 і другим 5 захватами. Перший захват 4 має резервуар 6, а другий захват 5 мас резервуар 7 з еластичного матеріалу. Резервуари 6 і 7 з'єднані між собою гнучким трубопроводом 8. У верхній частині першого захвату 4 розміщена ємкість 9 для баласту 10. Другий захват 5 у верхній частині має противагу 12. Перший захват 4 і другий захват 5 мають щелепи 11. Підйомник 1 у нижній частині через лотки 13 взаємодіє з робочим колесом 14, з валом 15, який з'єднаний з генератором 16 На робочому колесі 14 ексцентрично закріплені у протифазі контейнери 17, які мають упори 18. У верхній частині установки розташований накопичувач 19, який зв'язаний з робочим колесом 14 і підйомником 1 за допомогою лотків 13. Гравітаційна енергетична установка працює слідуючим чином. Після заповнення рідиною (водою) резервуара 6, що знаходиться в щелепах 11 захвата 4 в ємкість 9 по лотку 13, який має нахил ~2°, подається баласт 10. Вага резервуара 6 і баласту 10 чинить тиск до низу, завдяки чому цей тиск передається 41596 на перший захват 4 зсуваючи щелепи 11 і вода по гнучкому трубопроводу 8 перетікає з резервуара 6 у резервуар 7 другого захвата 5. При цьому захват 5 розкривається до зрівняння ємкості 9 і противаги 12. У цей момент вмикається електричний двигун 2, пересилюючи коефіцієнт тертя, і підіймає баласт 10 до штатного місця - верхньої точки підйомника 1 з ухилом до лотка 13, наповнюючи накопичувач 19. Захват 5 під вагою противаги 12 і баласту 10 продовжує рухатись униз до основи, витискуючи рідину з резервуара 7 знову в резервуар 6 до зрівняння ваги. Після цього вмикається електричний двигун 2 повертаючи ємкість 9 на штатне місце - верхньої точки підйомника 1. Одночасно з накопичувача 19 по лотку 13 баласт 10 пересувається у контейнер 17 робочого колеса 14. Кінетична енергія баластів 10 обертає робоче колесо 14 з валом 15 обертаючи генератор 16, який виробляє енергію. Коли контейнер 17 доходить по радіусу робочого колеса 14 до крайньої нижньої точки спрацьовує упор 18 і баласт 10 зсувається у лоток 13 і посувається до підйомника 1. Цикл роботи повторюється. Кількість підйомників в установці підбирають з урахуванням того, щоб було достатньо їх для заповнювання накопичувача 19. Використання запропонованої установки дозволить використовувати сили земного тяжіння для одержання екологічно чистої енергії. /З П Фіг. 2 41596 /7 І ч I г / ' і і { ї ї I / I I I I I I I I I Фіг. 4 / / і / Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044)456-20- 90
