Спосіб відбору проби рідини для аналізу в ній домішок та пристрій для його здійснення

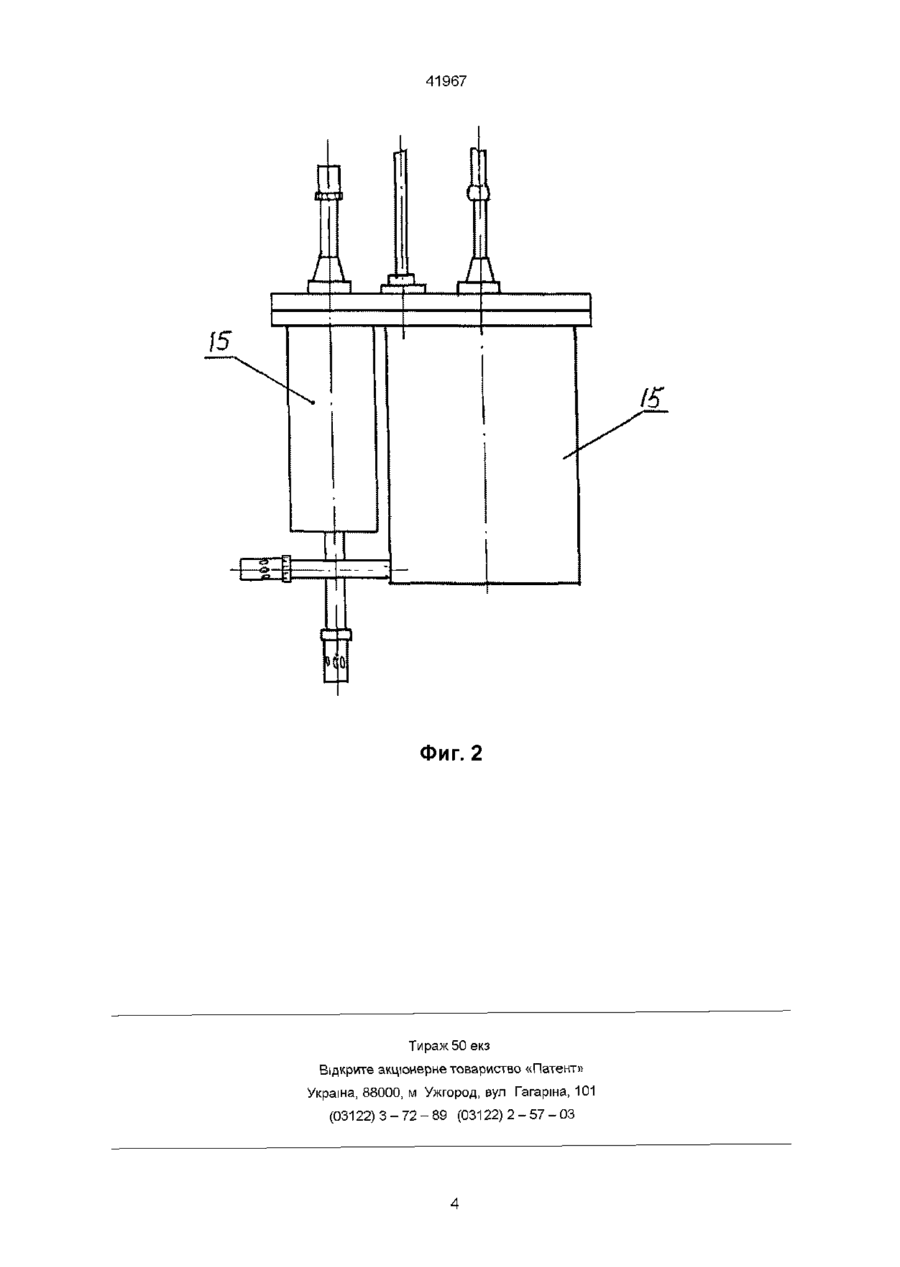

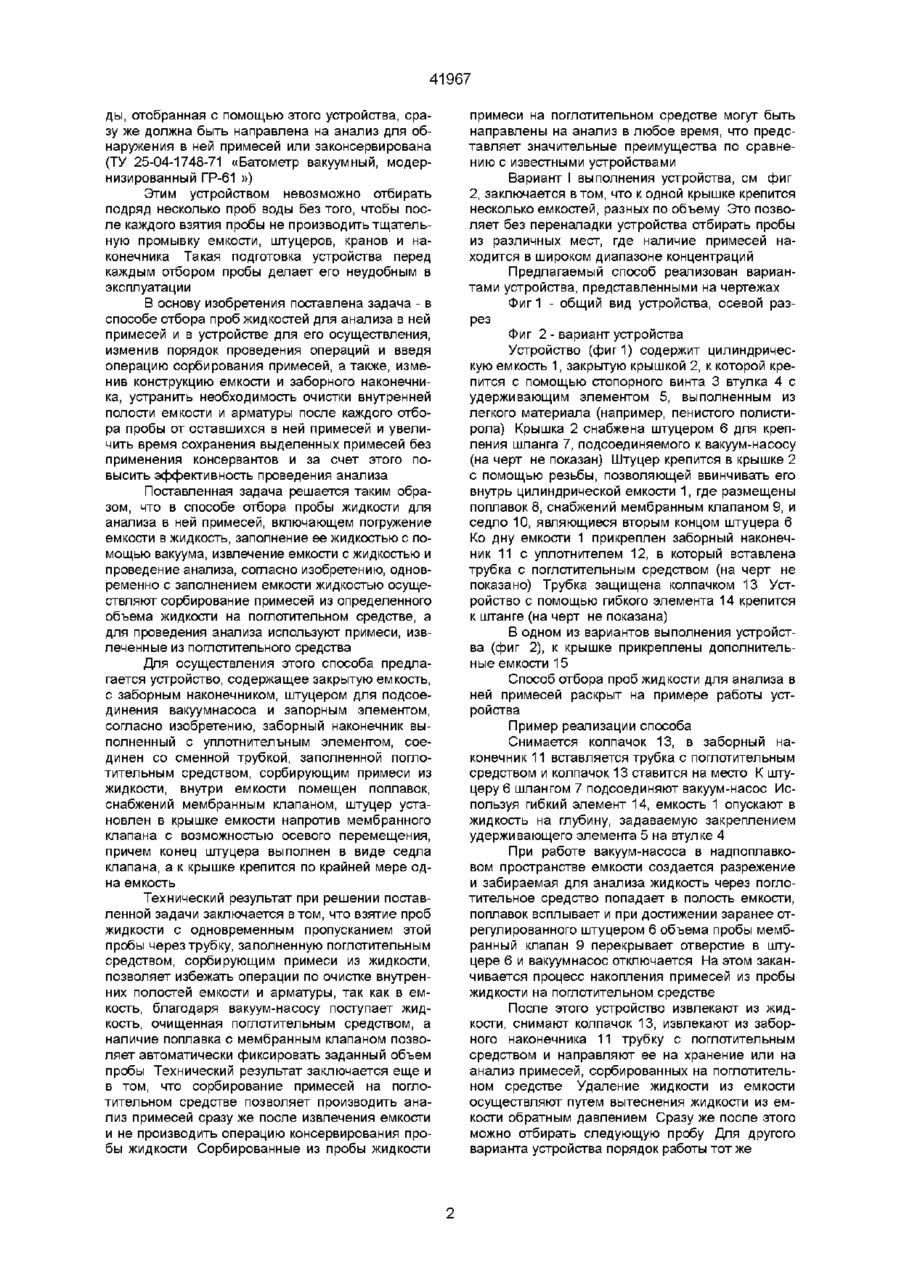

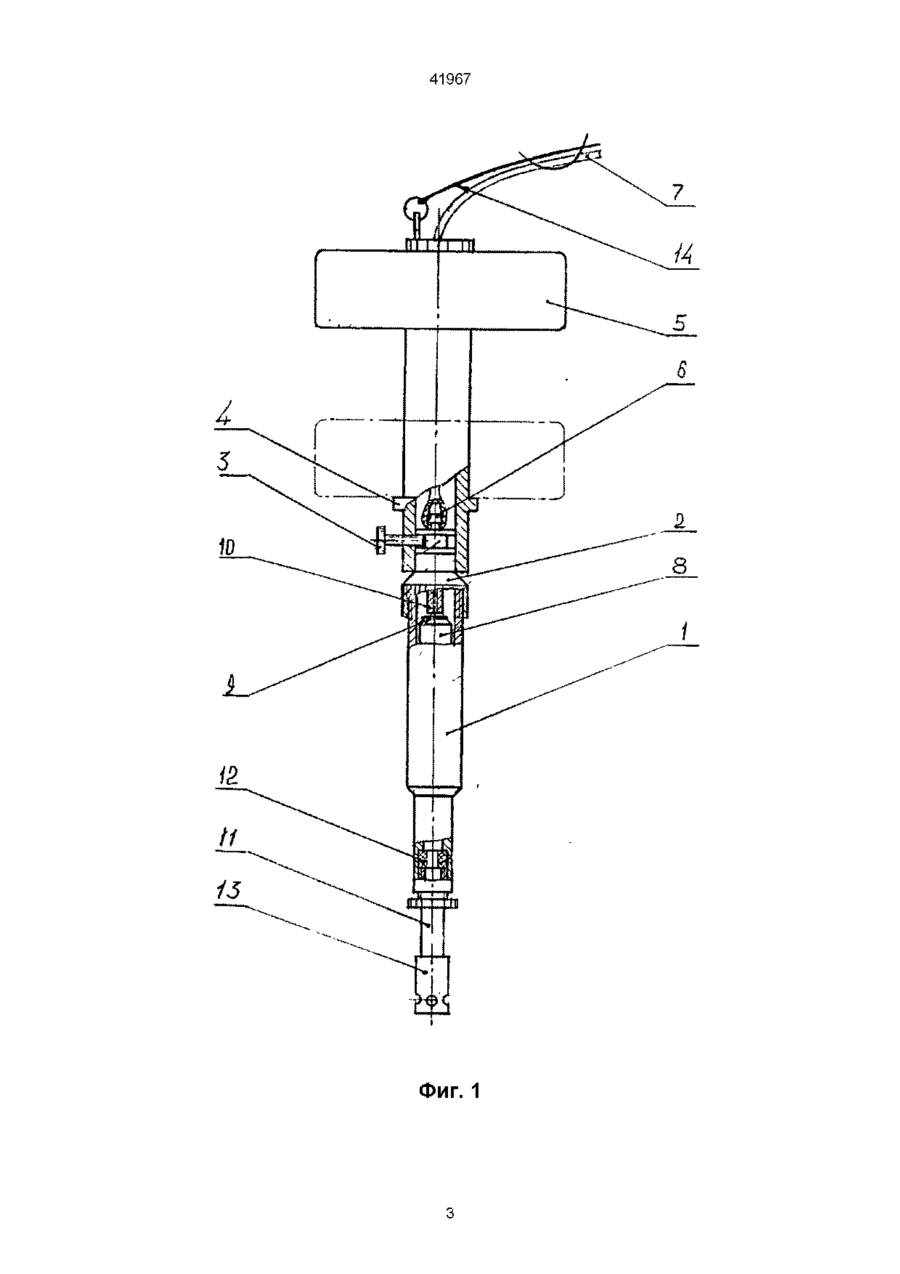

1 Способ отбора пробы жидкости для анализа в ней примесей, включающий погружение емкости в жидкость, заполнение ее жидкостью с помощью вакуума, извлечение емкости с жидкостью и проведение анализа, отличающийся тем, что одновременно с заполнением емкости жидкостью осущест вляют сорбирование примесей из определенного объема жидкости на поглотительном средстве, а для проведения анализа используют примеси, извлеченные из поглотительного средства 2 Устройство для отбора пробы жидкости, содержащее закрытую емкость, снабженную удерживающим элементом, заборным наконечником, штуцером для присоединения вакуум-насоса и запорным элементом, отличающийся тем, что заборный наконечник выполнен с уплотнительным элементом, соединен со сменной трубкой, заполненной поглотительным средством, сорбирующим примеси из жидкости, внутри емкости помещен поплавок, снабженный мембранным клапаном, штуцер установлен в крышке напротив мембранного клапана с возможностью осевого перемещения, причем конец штуцера выполнен в виде седла клапана, а к крышке крепится по крайней мере одна емкость О Изобретение относится к аналитической химии Может быть использовано для контроля примесей в различных жидкостях, в т ч примесей нефтепродуктов в объектах окружающей среды Известен способ отбора проб воды для анализа в ней примесей, заключающийся в погружении емкости в водоем, забор в емкость с использованием вакуума пробы воды, извлечение емкости из водоема и направление пробы воды сразу же на анализ или на обработку пробы воды консервантами и ее герметизация, если немедленный анализ пробы воды невозможен При этом способе без консервации пробы воды анализ необходимо проводить сразу же после отбора пробы Длительное хранение пробы нежелательно, так как в ней происходят различные процессы и анализ будет недостоверным Консервация же пробы не всегда допустима, так как консервант сам по себе является загрязняющей примесью Кроме того, для анализа определенных примесей необходимо подбирать соответствующие консерванты, а состав всех примесей, которые могут влиять друг на друга, чаще всего неизвестен Зоя При этом способе необходима еще и тщательная промывка внутренних поверхностей емкости и арматуры после каждого отбора пробы, иначе результаты анализа будут искажены из-за оставшихся в емкости примесей Все это представляет собой значительные неудобства в работе при отборе проб воды, а также вносит большие погрешности Известно устройство, реализующее вышеуказанный способ отбора проб воды для анализа в нем примесей, содержащее цилиндрическую закрытую емкость, закрепленную на штанге, нижняя часть емкости заканчивается конусом, имеющим на конце кран для слива пробы В верхней части емкости (на крышке), установлены три штуцера с кранами, два из которых соединяются при помощи резиновых шлангов с вакуум-насосом и заборным наконечником, через третий кран в емкость поступает атмосферный воздух В центре крышки имеется отверстие, герметически закрытое пробкой, используемое для промывания емкости, а также для установки вакуумметра Вдоль цилиндрической части емкости прорезано смотровое окно, закрытое органическим стеклом, прижатым планкой с нанесенной шкалой измерения объема Проба во (О 41967 ды, отобранная с помощью этого устройства, сразу же должна быть направлена на анализ для обнаружения в ней примесей или законсервирована (ТУ 25-04-1748-71 «Батометр вакуумный, модернизированный ГР-61 ») Этим устройством невозможно отбирать подряд несколько проб воды без того, чтобы после каждого взятия пробы не производить тщательную промывку емкости, штуцеров, кранов и наконечника Такая подготовка устройства перед каждым отбором пробы делает его неудобным в эксплуатации В основу изобретения поставлена задача - в способе отбора проб жидкостей для анализа в ней примесей и в устройстве для его осуществления, изменив порядок проведения операций и введя операцию сорбирования примесей, а также, изменив конструкцию емкости и заборного наконечника, устранить необходимость очистки внутренней полости емкости и арматуры после каждого отбора пробы от оставшихся в ней примесей и увеличить время сохранения выделенных примесей без применения консервантов и за счет этого повысить эффективность проведения анализа Поставленная задача решается таким образом, что в способе отбора пробы жидкости для анализа в ней примесей, включающем погружение емкости в жидкость, заполнение ее жидкостью с помощью вакуума, извлечение емкости с жидкостью и проведение анализа, согласно изобретению, одновременно с заполнением емкости жидкостью осуществляют сорбирование примесей из определенного объема жидкости на поглотительном средстве, а для проведения анализа используют примеси, извлеченные из поглотительного средства Для осуществления этого способа предлагается устройство, содержащее закрытую емкость, с заборным наконечником, штуцером для подсоединения вакуумнасоса и запорным элементом, согласно изобретению, заборный наконечник выполненный с уплотнителъным элементом, соединен со сменной трубкой, заполненной поглотительным средством, сорбирующим примеси из жидкости, внутри емкости помещен поплавок, снабжений мембранным клапаном, штуцер установлен в крышке емкости напротив мембранного клапана с возможностью осевого перемещения, причем конец штуцера выполнен в виде седла клапана, а к крышке крепится по крайней мере одна емкость Технический результат при решении поставленной задачи заключается втом, что взятие проб жидкости с одновременным пропусканием этой пробы через трубку, заполненную поглотительным средством, сорбирующим примеси из жидкости, позволяет избежать операции по очистке внутренних полостей емкости и арматуры, так как в емкость, благодаря вакуум-насосу поступает жидкость, очищенная поглотительным средством, а наличие поплавка с мембранным клапаном позволяет автоматически фиксировать заданный объем пробы Технический результат заключается еще и в том, что сорбирование примесей на поглотительном средстве позволяет производить анализ примесей сразу же после извлечения емкости и не производить операцию консервирования пробы жидкости Сорбированные из пробы жидкости примеси на поглотительном средстве могут быть направлены на анализ в любое время, что представляет значительные преимущества по сравнению с известными устройствами Вариант I выполнения устройства, см фиг 2, заключается втом, что к одной крышке крепится несколько емкостей, разных по объему Это позволяет без переналадки устройства отбирать пробы из различных мест, где наличие примесей находится в широком диапазоне концентраций Предлагаемый способ реализован вариантами устройства, представленными на чертежах Фиг 1 - общий вид устройства, осевой разрез Фиг 2 - вариант устройства Устройство (фиг1) содержит цилиндрическую емкость 1, закрытую крышкой 2, к которой крепится с помощью стопорного винта 3 втулка 4 с удерживающим элементом 5, выполненным из легкого материала (например, пенистого полистирола) Крышка 2 снабжена штуцером 6 для крепления шланга 7, подсоединяемого к вакуум-насосу (на черт не показан) Штуцер крепится в крышке 2 с помощью резьбы, позволяющей ввинчивать его внутрь цилиндрической емкости 1, где размещены поплавок 8, снабжений мембранным клапаном 9, и седло 10, являющиеся вторым концом штуцера 6 Ко дну емкости 1 прикреплен заборный наконечник 1 1 с уплотнителем 12, в который вставлена трубка с поглотительным средством (на черт не показано) Трубка защищена колпачком 13 Устройство с помощью гибкого элемента 14 крепится к штанге (на черт не показана) В одном из вариантов выполнения устройства (фиг 2), к крышке прикреплены дополнительные емкости 15 Способ отбора проб жидкости для анализа в ней примесей раскрыт на примере работы устройства Пример реализации способа Снимается колпачок 13, в заборный наконечник 11 вставляется трубка с поглотительным средством и колпачок 13 ставится на место К штуцеру 6 шлангом 7 подсоединяют вакуум-насос Используя гибкий элемент 14, емкость 1 опускают в жидкость на глубину, задаваемую закреплением удерживающего элемента 5 на втулке 4 При работе вакуум-насоса в надпоплавковом пространстве емкости создается разрежение и забираемая для анализа жидкость через поглотительное средство попадает в полость емкости, поплавок всплывает и при достижении заранее отрегулированного штуцером 6 объема пробы мембранный клапан 9 перекрывает отверстие в штуцере 6 и вакуумнасос отключается На этом заканчивается процесс накопления примесей из пробы жидкости на поглотительном средстве После этого устройство извлекают из жидкости, снимают колпачок 13, извлекают из заборного наконечника 11 трубку с поглотительным средством и направляют ее на хранение или на анализ примесей, сорбированных на поглотительном средстве Удаление жидкости из емкости осуществляют путем вытеснения жидкости из емкости обратным давлением Сразу же после этого можно отбирать следующую пробу Для другого варианта устройства порядок работы тот же 41967 Фиг. 1 41967 топ А 15 Фиг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
