Пристрій для підготовки корінця книжкового блока до нанесення клею при незшивному скріпленні

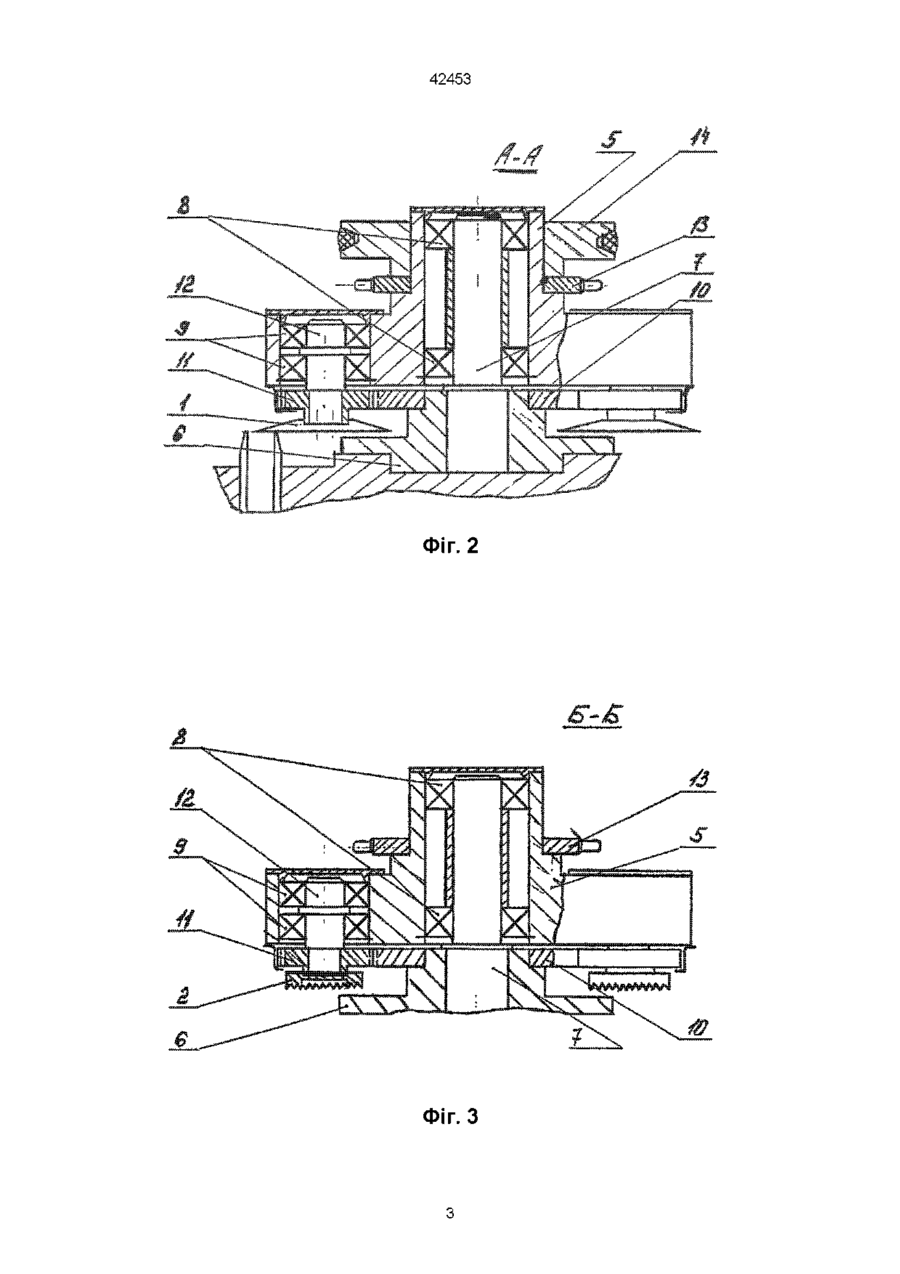

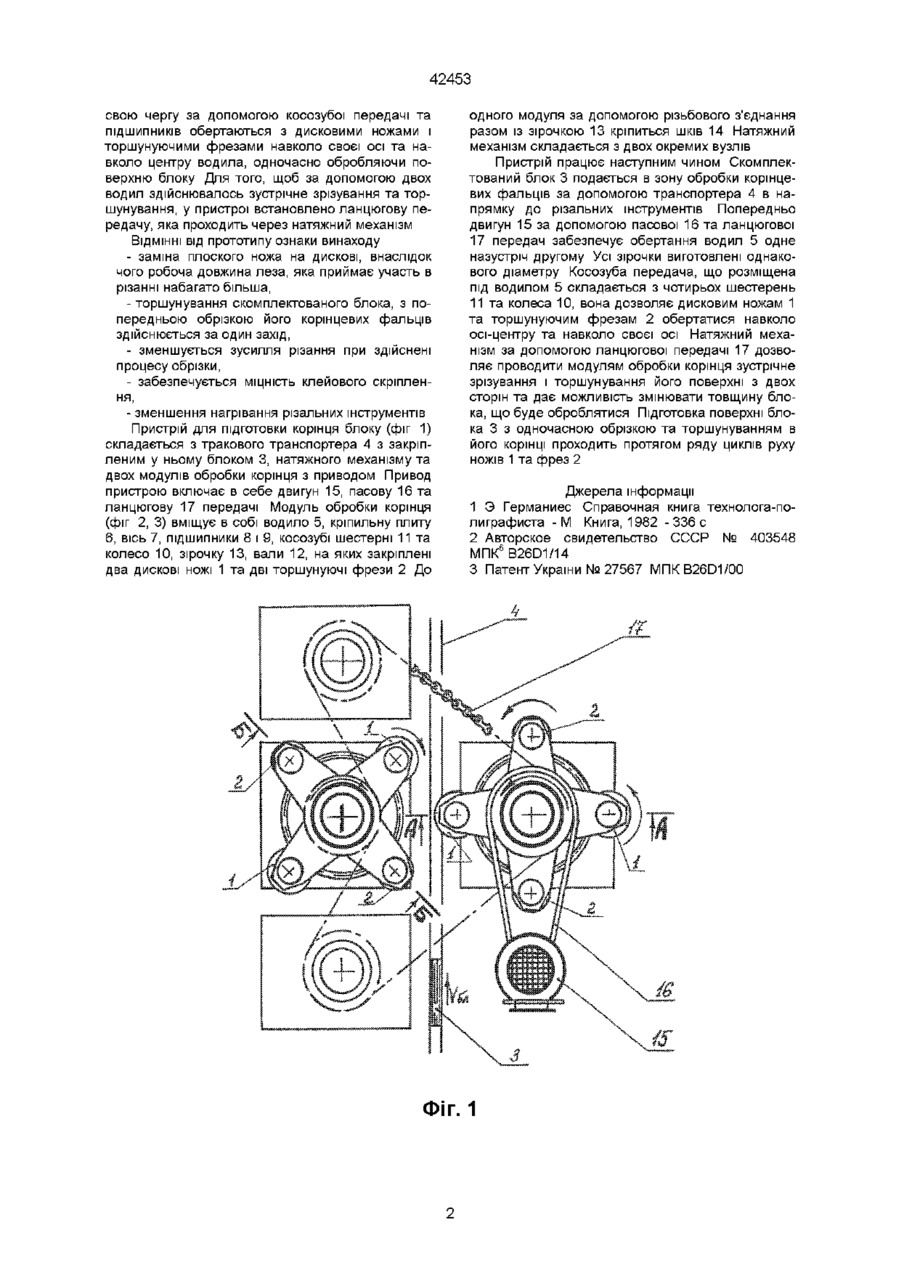

Пристрій для підготовки корінця книжкового блока до нанесення клею при незшивному скріп ленні, який складається з тракового транспортера та інструментального вузла з приводом переміщення інструмента, який відрізняється тим, що інструментальний вузол складається з двох модулів обробки корінця, до складу кожного входять два дискові ножі і дві торшунуючі фрези, які почергово встановлені на валах водил, що обертаються за допомогою косозубої передачі і ПІДШИПНИКІВ навколо своєї осі, та осі-центру, і розташований з двох сторін блока, а привід складається з ланцюгової передачі з двома натяжними вузлами Винахід стосується різального машинобудування, а конкретно - галузі, що займається виготовленням книжково-журнальної продукції незшивного типу методом безвистійного зрізування корінцевих фальців Є секція для обробки корінця блока довгостружковою фрезою, в якій дискові ножі розташовані по колу в одній площині Ці НОЖІ закріплені на плиті, що обертається навколо своєї осі Книжковий блок фіксується і переміщується в зону зрізування корінцевих згинів попередньо сфальцьованих листів [1] Даний пристрій має такі недоліки - інтенсивне зношування різального інструмента, - зростання часу на переналагодження, зміну положення різального інструмента, - надто велика потужність привода різальної секції, - ослаблення сполучень між волокнами паперу обрізаного краю листів, що веде до недостатньої - прискорене затуплення ножа, внаслідок чого сила різання зростає, а якість обрізаного корінця погіршується Найближчим аналогом запропонованого винаходу є пристрій для підготовки корінця книжкового блоку до нанесення клею Блок подається в транспортуючі засоби, затискається в них та переміщу СТІЙКОСТІ скріплення блока Відома машина для тристоронньої обрізки книжкових блоків Зрізування корінця здійснюється за допомогою одного дискового ножа в парі з круглим протиножем, який встановлений на підшипниках на нерухомій осі Блок фіксується і за допомогою транспортера подається до ножа [2] Секція має наступні недоліки - зміну геометричних параметрів ножа через налипання наповнювача паперу на його робочі площини, ється в зону різання з постійною ЛІНІЙНОЮ ШВИДКІС ТЮ НІЖ встановлений в площині різання таким чином, що ЛІНІЯ його леза утворює гострий кут з ЛІНІ ЄЮ руху блока Ножу в цій площині за допомогою механічної системи подається низькочастотний коливний рух [3] В даному технічному рішенні не усунений недолік - безперервної роботи плоского ножа під час різання, внаслідок чого відбувається значне нагрівання його робочої частини В основу винаходу поставлене завдання створення нового, простого за конструкцією, продуктивного пристрою для підготовки корінця книжкового блоку до нанесення клею при незшивному скріпленні, внаслідок обертання водил якого, по обидва боки блоку, завдяки почерговому розміщенню дискових ножів і торшунуючих фрез забезпечується зрізування корінця та отримання мікроструктури його поверхні і за рахунок цього здійснюється обробка корінця в одній секції Поставлене завдання вирішується тим, що пристрій для підготовки корінця книжкового блоку до нанесення клею при незшивному скріпленні, який містить привод, траковий транспортер для подачі блоків, згідно з винаходом оснащений двома водилами, різальні інструменти в яких закріплені на валах, що вмонтовані в шестерні, які в СО Ю 42453 свою чергу за допомогою косозубої передачі та ПІДШИПНИКІВ обертаються з дисковими ножами і торшунуючими фрезами навколо своєї осі та навколо центру водила, одночасно обробляючи поверхню блоку Для того, щоб за допомогою двох водил здійснювалось зустрічне зрізування та торшунування, у пристрої встановлено ланцюгову передачу, яка проходить через натяжний механізм ВІДМІННІ ВІД прототипу ознаки винаходу - заміна плоского ножа на дискові, внаслідок чого робоча довжина леза, яка приймає участь в різанні набагато більша, - торшунування скомплектованого блока, з попередньою обрізкою його корінцевих фальців здійснюється за один захід, - зменшується зусилля різання при здійснені процесу обрізки, - забезпечується МІЦНІСТЬ клейового скріплення, - зменшення нагрівання різальних інструментів Пристрій для підготовки корінця блоку (фіг 1) складається з тракового транспортера 4 з закріпленим у ньому блоком 3, натяжного механізму та двох модулів обробки корінця з приводом Привод пристрою включає в себе двигун 15, пасову 16 та ланцюгову 17 передачі Модуль обробки корінця (фіг 2, 3) вміщує в собі водило 5, кріпильну плиту 6, вісь 7, підшипники 8 і 9, косозубі шестерні 11 та колесо 10, зірочку 13, вали 12, на яких закріплені два дискові ножі 1 та дві торшунуючі фрези 2 До одного модуля за допомогою різьбового з'єднання разом із зірочкою 13 кріпиться шків 14 Натяжний механізм складається з двох окремих вузлів Пристрій працює наступним чином Скомплектований блок 3 подається в зону обробки корінцевих фальців за допомогою транспортера 4 в напрямку до різальних інструментів Попередньо двигун 15 за допомогою пасової 16 та ланцюгової 17 передач забезпечує обертання водил 5 одне назустріч другому Усі зірочки виготовлені однакового діаметру Косозуба передача, що розміщена під водилом 5 складається з чотирьох шестерень 11 та колеса 10, вона дозволяє дисковим ножам 1 та торшунуючим фрезам 2 обертатися навколо осі-центру та навколо своєї осі Натяжний механізм за допомогою ланцюгової передачі 17 дозволяє проводити модулям обробки корінця зустрічне зрізування і торшунування його поверхні з двох сторін та дає можливість змінювати товщину блока, що буде оброблятися Підготовка поверхні блока 3 з одночасною обрізкою та торшунуванням в його корінці проходить протягом ряду циклів руху ножів 1 та фрез 2 Джерела інформації 1 Э Германиес Справочная книга технолога-полиграфиста - М Книга, 1982 - 336 с 2 Авторское свидетельство СССР № 403548 МПК6В26О1/14 3 Патент України №27567 МПК B26D1/00 Фіг. 1 42453 Фіг. 2 Фіг. З 42453 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
