Пристрій для нанесення клею на криволінійні ділянки взуттєвих деталей

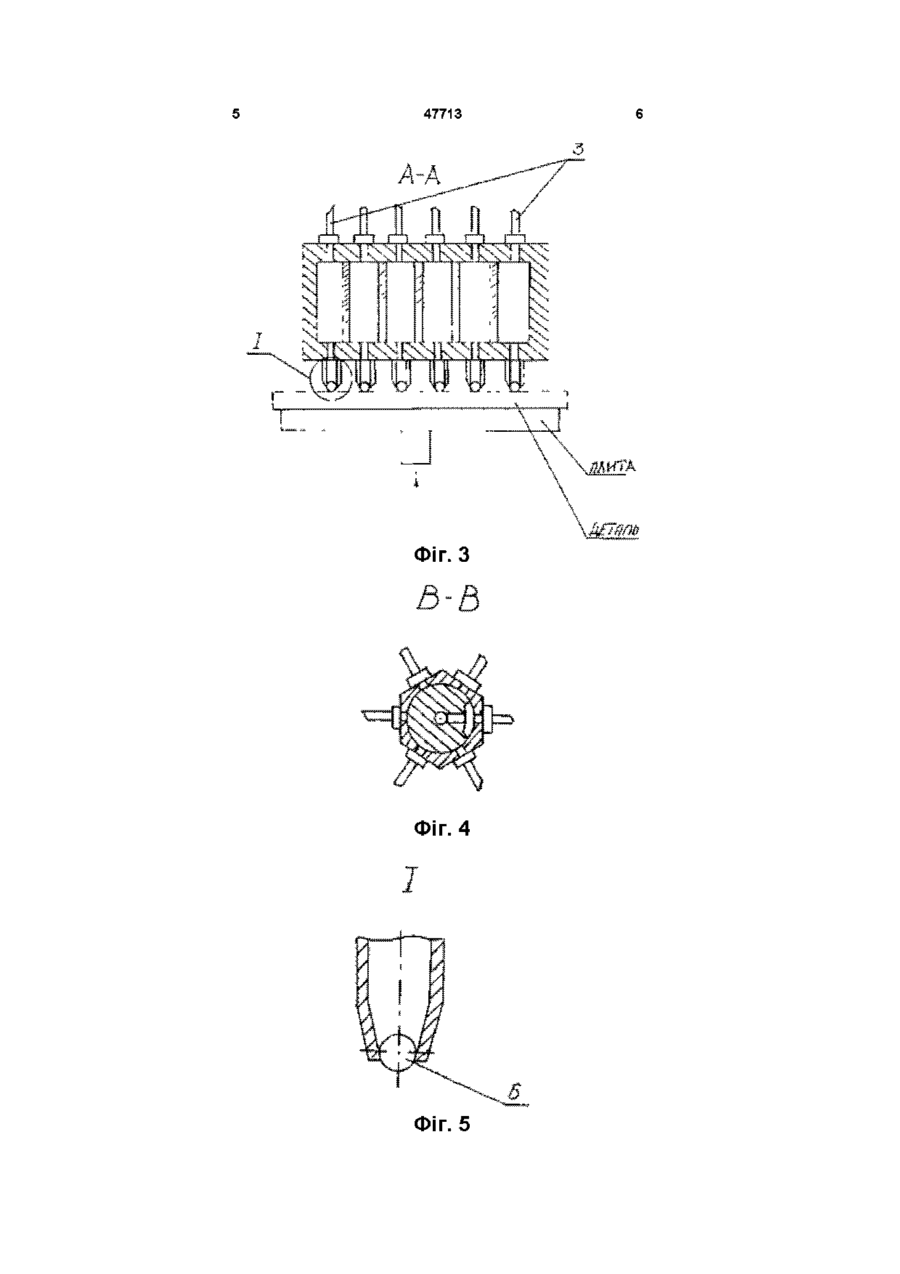

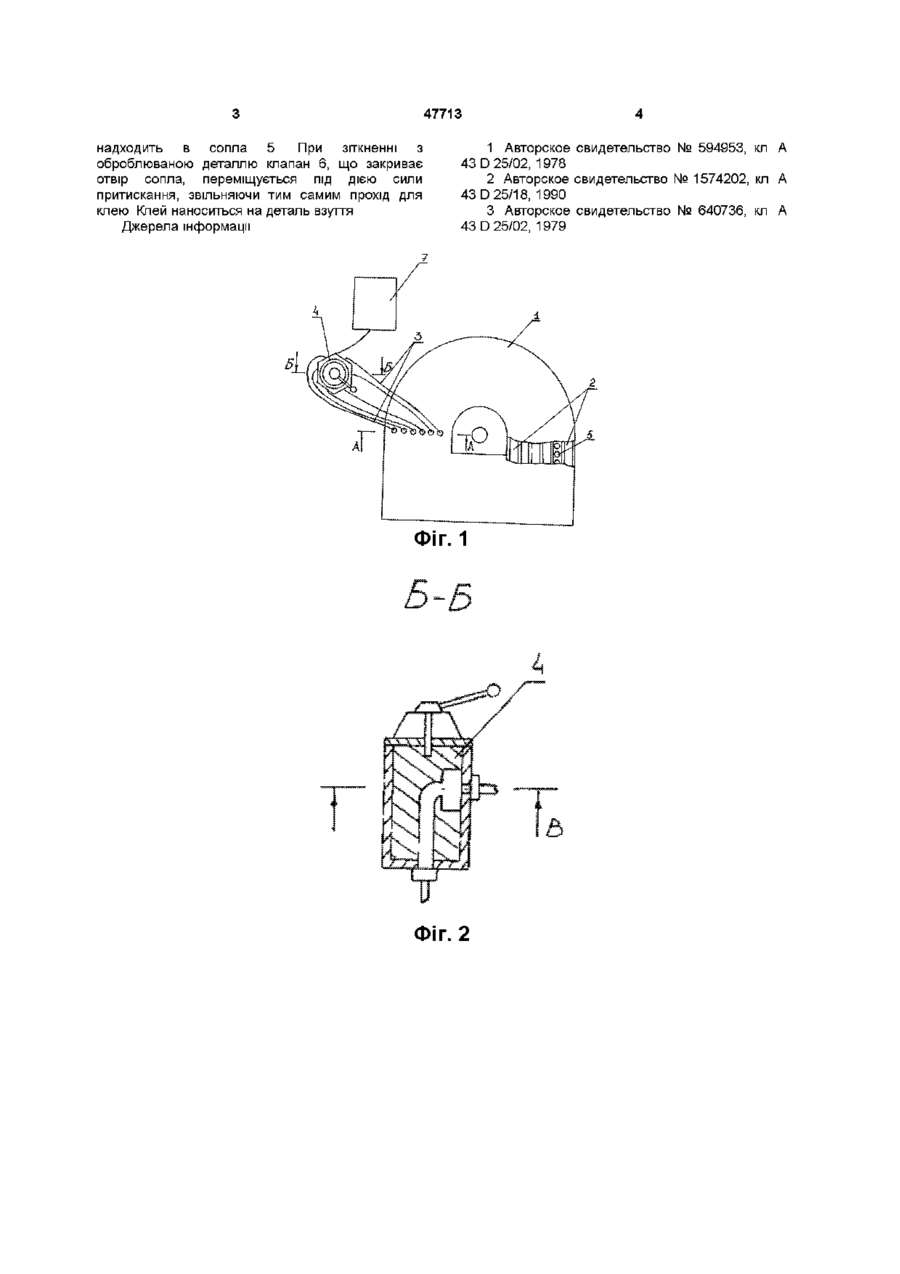

Пристрій для нанесення клею на криволінійні ділянки взуттєвих деталей, який включає корпус з системою отворів для вприскування, з'єднаних розподільчим каналом, механізм подачі клею, який відрізняється тим, що механізм подачі клею складається із розподільчого шестипозиційного крана, з'єднаного трубками з криволінійними розподільчими каналами, сопел, розташованих по контуру кожного каналу і закритих клапанами Винахід відноситься до взуттєвої промисловості і може бути використаний у взуттєвому виробництві для нанесення клею на деталі взуття Відомо пристрій для нанесення клею на ділянки деталей низу взуття, де засобом для нанесення клею є два валика, один з яких транспортуючий, а другий, для нанесення клею, який має шаблон по лінії нанесення клею Недоліком цього пристрою є нерівномірне нанесення клею по товщині слою і по площі [1] Відомо також пристрій для нанесення клею на кромки взуттєвих деталей [2], що має циліндричний валок, на поверхні якого закріплений шаблон для нанесення клею по контуру деталі, а також касету для укладки деталі, яка переміщується синхронно з валиком для нанесення клею Недоліком цього пристрою є неточне нанесення плівки клею на поверхню у зв'язку з можливим відносним зміщенням деталі і валка Найбільш близьким до запропонованого винаходу є пристрій для нанесення клею на рант устілки [3], де клей наноситься на поверхню завдяки отворам для вприскування і передбачена можливість зміни контуру нанесення клею в залежності від групи розмірів взуття Недоліком цього пристрою є складний механізм поворотних регулюючих кулачків, що знижує надійність пристрою В основу винаходу покладено завдання створення більш досконалого механізму подачі клею Поставлене завдання досягається тим, що в пристрої для нанесення клею на криволінійні ділянки взуттєвих деталей, який включає в себе корпус з системою отворів для вприскування, з'єднаних розподільчим каналом, механізму подачі клею, механізм подачі клею складається із розподільчого шестипозиційного крана, з'єднаного трубками з криволінійними розподільчими каналами, сопел, розташованих по контуру кожного каналу і закритих клапанами На фіг 1 зображено описуваний пристрій, вид зверху, на фіг 2 -поздовжній переріз крана перемикання подачі клею в різні канали в залежності від групи розмірів взуття, на фіг 3 поперечний переріз корпуса пристрою, на фіг 4 поперечний переріз крана перемикання подачі клею, на фіг 5 -отвір для нанесення клею на поверхню деталі Пристрій для нанесення клею на криволінійні ділянки взуттєвих деталей має корпус 1, в якому розташовані криволінійні канали 2, по формі ідентичні ділянкам на які наноситься клей, що являють собою герметичні замкнуті об'єми, з'єднані за допомогою трубок 3 з розподільчим шестипозиційним краном 4 КІЛЬКІСТЬ каналів рівна КІЛЬКОСТІ груп розмірів деталей взуття По контуру кожного каналу розташовані сопла 5 для виходу клею із каналу на поверхню деталі Отвір кожного сопла закрито клапаном 6 Пристрій має ємкість для клею 7, в якому клей знаходиться під тиском Пристрій для нанесення клею працює таким чином Клей із ємкості 7 переміщується під тиском через шестипозиційний розподільчий кран 4 в одну з трубок 3 в залежності від розміру взуття, і далі - в криволінійний замкнутий канал 2 Розподіляючись по всьому об'єму замкнутого каналу 2 клей СО 47713 надходить в сопла 5 При зіткненні з оброблюваною деталлю клапан 6, що закриває отвір сопла, переміщується під дією сили притискання, звільняючи тим самим прохід для клею Клей наноситься на деталь взуття Джерела інформації 1 Авторское свидетельство № 594953, кл А 43 D 25/02, 1978 2 Авторское свидетельство № 1574202, кл А 43 D 25/18, 1990 3 Авторское свидетельство № 640736, кл А 43 D 25/02, 1979 ФІГ. 1 Фіг. 2 47713 Фіг. З Фіг. 4 Фіг. 5 47713 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
