Спосіб усунення витоків газу крізь фланцеві з’єднання кранів газопроводів під час перекачування газу по газопроводу

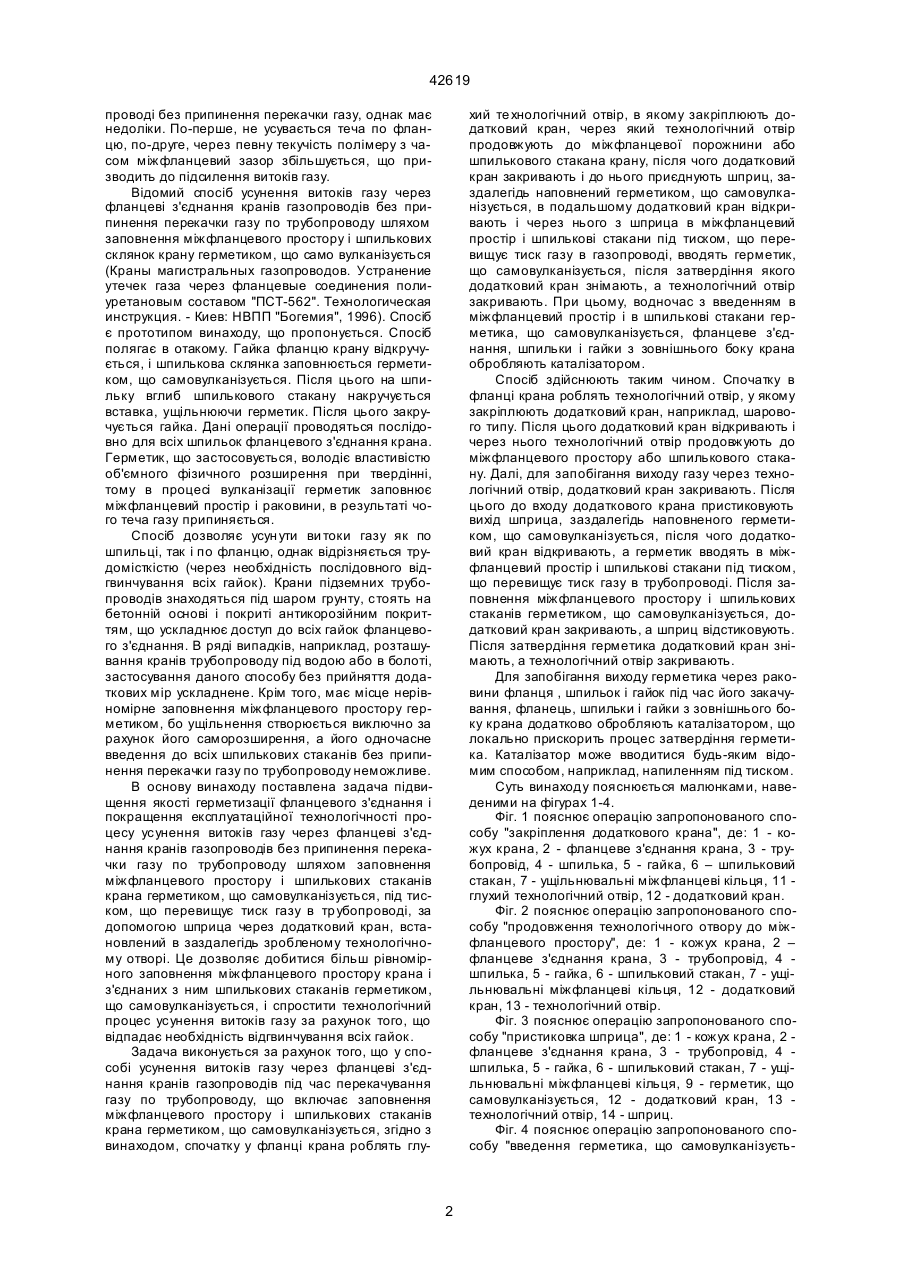

1. Спосіб усунення витоків газу через фланцеві з'єднання кранів газопроводів під час перекачування газу по газопроводу, що включає заповнення міжфланцевого простору і шпилькових стаканів крана герметиком, що самовулканізується, який відрізняє ться тим, що спочатку у фланці крана роблять глухий те хнологічний отвір, в якому закрі 42619 проводі без припинення перекачки газу, однак має недоліки. По-перше, не усувається теча по фланцю, по-друге, через певну текучість полімеру з часом міжфланцевий зазор збільшується, що призводить до підсилення витоків газу. Відомий спосіб усунення витоків газу через фланцеві з'єднання кранів газопроводів без припинення перекачки газу по трубопроводу шляхом заповнення міжфланцевого простору і шпилькових склянок крану герметиком, що само вулканізується (Краны магистральных газопроводов. Устранение утечек газа через фланцевые соединения полиуретановым составом "ПСТ-562". Технологическая инструкция. - Киев: НВПП "Богемия", 1996). Спосіб є прототипом винаходу, що пропонується. Спосіб полягає в отакому. Гайка фланцю крану відкручується, і шпилькова склянка заповнюється герметиком, що самовулканізується. Після цього на шпильку вглиб шпилькового стакану накручується вставка, ущільнюючи герметик. Після цього закручується гайка. Дані операції проводяться послідовно для всіх шпильок фланцевого з'єднання крана. Герметик, що застосовується, володіє властивістю об'ємного фізичного розширення при твердінні, тому в процесі вулканізації герметик заповнює міжфланцевий простір і раковини, в результаті чого теча газу припиняється. Спосіб дозволяє усун ути ви токи газу як по шпильці, так і по фланцю, однак відрізняється трудомісткістю (через необхідність послідовного відгвинчування всіх гайок). Крани підземних трубопроводів знаходяться під шаром грунту, стоять на бетонній основі і покриті антикорозійним покриттям, що ускладнює доступ до всіх гайок фланцевого з'єднання. В ряді випадків, наприклад, розташування кранів трубопроводу під водою або в болоті, застосування даного способу без прийняття додаткових мір ускладнене. Крім того, має місце нерівномірне заповнення міжфланцевого простору герметиком, бо ущільнення створюється виключно за рахунок його саморозширення, а його одночасне введення до всіх шпилькових стаканів без припинення перекачки газу по трубопроводу неможливе. В основу винаходу поставлена задача підвищення якості герметизації фланцевого з'єднання і покращення експлуатаційної технологічності процесу усунення витоків газу через фланцеві з'єднання кранів газопроводів без припинення перекачки газу по трубопроводу шляхом заповнення міжфланцевого простору і шпилькових стаканів крана герметиком, що самовулканізується, під тиском, що перевищує тиск газу в тр убопроводі, за допомогою шприца через додатковий кран, встановлений в заздалегідь зробленому технологічному отворі. Це дозволяє добитися більш рівномірного заповнення міжфланцевого простору крана і з'єднаних з ним шпилькових стаканів герметиком, що самовулканізується, і спростити технологічний процес усунення витоків газу за рахунок того, що відпадає необхідність відгвинчування всіх гайок. Задача виконується за рахунок того, що у способі усунення витоків газу через фланцеві з'єднання кранів газопроводів під час перекачування газу по трубопроводу, що включає заповнення міжфланцевого простору і шпилькових стаканів крана герметиком, що самовулканізується, згідно з винаходом, спочатку у фланці крана роблять глу хий те хнологічний отвір, в якому закріплюють додатковий кран, через який технологічний отвір продовжують до міжфланцевої порожнини або шпилькового стакана крану, після чого додатковий кран закривають і до нього приєднують шприц, заздалегідь наповнений герметиком, що самовулканізується, в подальшому додатковий кран відкривають і через нього з шприца в міжфланцевий простір і шпилькові стакани під тиском, що перевищує тиск газу в газопроводі, вводять герметик, що самовулканізується, після затвердіння якого додатковий кран знімають, а технологічний отвір закривають. При цьому, водночас з введенням в міжфланцевий простір і в шпилькові стакани герметика, що самовулканізується, фланцеве з'єднання, шпильки і гайки з зовнішнього боку крана обробляють каталізатором. Спосіб здійснюють таким чином. Спочатку в фланці крана роблять технологічний отвір, у якому закріплюють додатковий кран, наприклад, шарового типу. Після цього додатковий кран відкривають і через нього технологічний отвір продовжують до міжфланцевого простору або шпилькового стакану. Далі, для запобігання виходу газу через технологічний отвір, додатковий кран закривають. Після цього до входу додаткового крана пристиковують вихід шприца, заздалегідь наповненого герметиком, що самовулканізується, після чого додатковий кран відкривають, а герметик вводять в міжфланцевий простір і шпилькові стакани під тиском, що перевищує тиск газу в трубопроводі. Після заповнення міжфланцевого простору і шпилькових стаканів герметиком, що самовулканізується, додатковий кран закривають, а шприц відстиковують. Після затвердіння герметика додатковий кран знімають, а технологічний отвір закривають. Для запобігання виходу герметика через раковини фланця , шпильок і гайок під час його закачування, фланець, шпильки і гайки з зовнішнього боку крана додатково обробляють каталізатором, що локально прискорить процес затвердіння герметика. Каталізатор може вводитися будь-яким відомим способом, наприклад, напиленням під тиском. Суть винаходу пояснюється малюнками, наведеними на фігурах 1-4. Фіг. 1 пояснює операцію запропонованого способу "закріплення додаткового крана", де: 1 - кожух крана, 2 - фланцеве з'єднання крана, 3 - трубопровід, 4 - шпилька, 5 - гайка, 6 – шпильковий стакан, 7 - ущільнювальні міжфланцеві кільця, 11 глухий технологічний отвір, 12 - додатковий кран. Фіг. 2 пояснює операцію запропонованого способу "продовження технологічного отвору до міжфланцевого простору", де: 1 - кожух крана, 2 – фланцеве з'єднання крана, 3 - трубопровід, 4 шпилька, 5 - гайка, 6 - шпильковий стакан, 7 - ущільнювальні міжфланцеві кільця, 12 - додатковий кран, 13 - технологічний отвір. Фіг. 3 пояснює операцію запропонованого способу "пристиковка шприца", де: 1 - кожух крана, 2 фланцеве з'єднання крана, 3 - трубопровід, 4 шпилька, 5 - гайка, 6 - шпильковий стакан, 7 - ущільнювальні міжфланцеві кільця, 9 - герметик, що самовулканізується, 12 - додатковий кран, 13 технологічний отвір, 14 - шприц. Фіг. 4 пояснює операцію запропонованого способу "введення герметика, що самовулканізуєть 2 42619 ся", де: 1 - кожух крана, 2 - фланцеве з'єднання крана; 3 - трубопровід, 4 - шпилька, 5 - гайка, 6 шпилькових стаканів ущільнювальні міжфланцеві кільця, 9 - герметик, що самовулканізується, 12 додатковий кран, 13 - технологічний отвір, 14 шприц. Використання способу, що пропонується, дозволяє підвищити якість герметизації фланцевого з'єднання за рахунок більш рівномірного заповнення міжфланцевого простору крана і з'єднаних з ним шпилькових стаканів герметиком, що самовулканізується. Крім того, спрощується технологічний процес усунення витоків газу за рахунок того, що відпадає необхідність відгвинчування всіх гайок, достатньо мати доступ лише до однієї точки фланця. Спосіб, що пропонується, може бути використаний в газовій промисловості при усуненні витоків газу на фланцевих з'єднаннях і шпильках кранів магістральних газопроводів високого тиску. Фіг. 1 Фіг. 2 3 42619 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
