Шведська стінка, яка перетворюється у трибуну

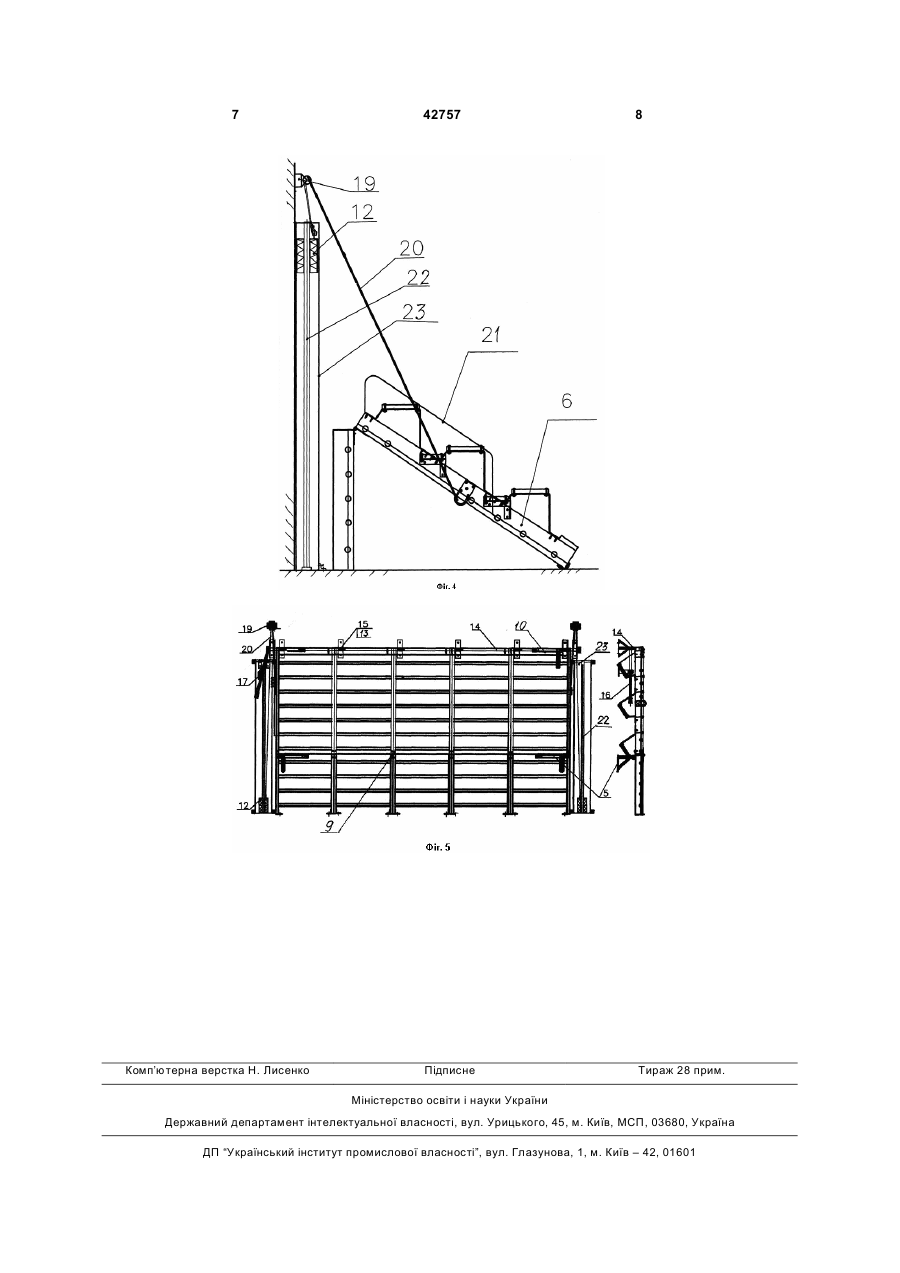

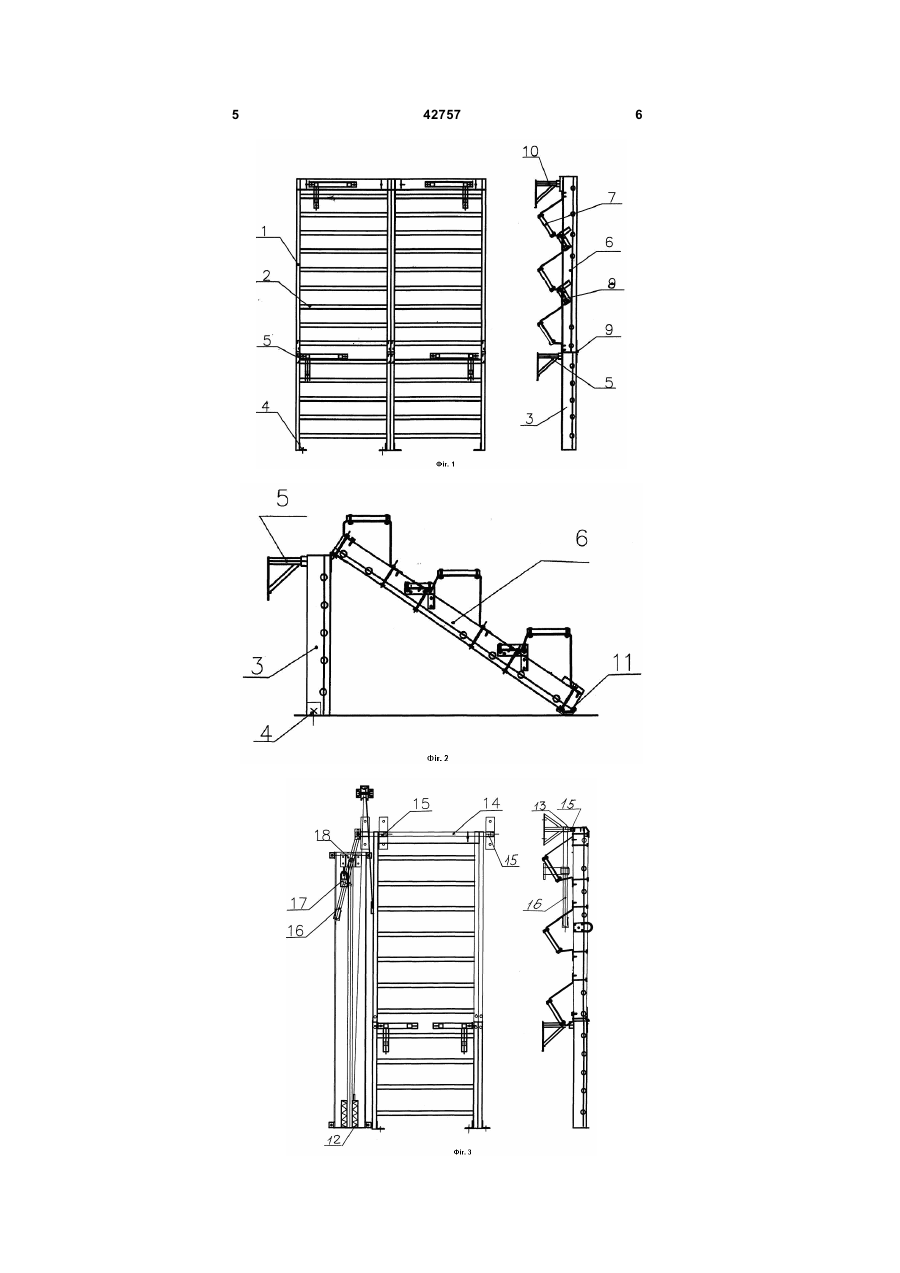

1. Шведська стінка, яка перетворюється у трибуну, до складу якої входять бокові несучі стінки, щаблі для пересування та виконання гімнастичних вправ, нижні елементи кріплення до підлоги та верхні елементи кріплення до стіни, яка відрізняється тим, що бокові несучі стінки перерізані, та в місцях перерізу скріплені осями, які дозволяють верхній частині стінки повертатись навкруги осей, перетворюючись у трибуни завдяки закріпленим на ній позаду рядам сидінь. 3 тання обладнання та місця спортзалу, для більш поширених функцій. Задачею корисної моделі являється забезпечення використання шведських стінок у якості трибун при використанні спортзалу для проведення змагань з бальних танців, змагань по художній гімнастиці і т.ін., де необхідно забезпечити упоряджені сидячі місця для спостереження кілька часового дійства. Поставлена задача вирішується тим, що бокові несучі стінки перерізані, та в місцях перерізу скріплені висями, які дозволяють верхній частині стінки повертатись навкруги висей, перетворюючись у трибуни завдяки закріплених на ній позаду рядів сидінь, а полегшення повертання верхньої частини шведської стінки відносно висей відбувається завдяки противаг до яких кріпиться один кінець тросу, а інший кінець тросу через блок кріпиться до верхньої частини шведської стінки. Крім цього фіксація верхньої частини шведської стінки у верхньому положенні відбувається за рахунок загальної тяги з висями, які входять до втулок кожної складової стінки, а ввід і вивід цих висей відбувається завдяки загальному важелю, який в свою чергу зачиняється на замок. Опис супроводжується кресленням: На Фіг.1 Шведська стінка закріплена до стіни у стані "Шведська стінка". На Фіг.2 Шведська стінка розкріплена, та переведена до стану "Трибуни". На Фіг.3 Нижнє положення противаги з фіксацією важеля замочком "Безпека". На Фіг.4 Положення противаги у стані "Трибуни". На Фіг.5 Блочне кріплення шведської стінки з верхніми та нижніми кронштейнами з використанням противаг та елементів "Безпека". На Фіг.1 Зображена шведська стінка з боковими несучими стінками 1 та щаблями 2. Нижня частина 3 перерізаної шведської стінки кріпиться жестко: елементами кріплення 4 до полу, та кронштейнами 5 до стіни. Верхня частина стінки 6, з вже закріпленими трибунами 7 та ступеньками 8 зв’язана з нижньою частиною висями 9 кріпиться у верхній частині через кронштейни 10 до стіни. На Фіг.2 Верхня частина шведської стінки 6 в переведена у положення "Трибуни". Нерухомість всіх складових забезпечує кріплення нижньої частини стінки 3 через кронштейн 5 (до стіни) та елементи кріплення до полу 4. Для захисту полу спортзалу на верхній частині закріплені пом’якшуючі накладки 11. На Фіг.3 Противаги 12 знаходяться у нижньому стані. Шведська стінка має положення для 42757 4 виконання гімнастичних вправ. З метою протидії несанкціонованого розкришення стінки у втулки 13 верхньої частини шведської стінки 6 введена загальна тяга 14 з висями 15. Ввід і вивід цих висей відбувається завдяки загальному важелю 16, який в свою чергу зачиняється на замок 17. Важіль із замочком кріпиться окремо на додатковому корпусі 18. На Фіг.4 Шведська стінка переведена у положення "Трибуни". Противага 12 стримуючи різке падіння верхньої частини стінки 6, через блок 19, завдяки канату 20 прийняла верхнє положення. З метою запобігання попадання учнів під канат виконані захисні перильця 21. Канат одним кінцем кріпиться до середини верхньої частини стінки, а іншим кінцем (через блок) до противаги. Вага, як рухома небезпечна частина пересувається по направляючій 22 у вертикально закріпленому кожусі 23. На Фіг.5 З метою економічного забезпечення всього простору спортзалу "Трибунами" та зручним обслуговуванням, ці вироби зроблені блоками. Кожний з блоків має: - 5 шведських стінок з’єднаних відповідно висями 9; пара кронштейнів нижніх 5 кріплення до стіни, пара кронштейнів верхніх 10 кріплення до стіни, 2 комплекти противаг (кожух 23 з направляючою 22, противага 12, блок 19, трос 20) один з яких має елементи "Безпека" (загальна тяга 14 з висями 15 втулками 13 з важелем 16 та замком 17). Шведська стінка перетворюється у "Трибуни" наступним чином: Ключем відкрити замочок 17 та надавивши на ручку важелю 16 вивести висі 15 із втулок 13. Верхню частину стінки 6 треба взяти з двох сторін та опустити відносно висей 9 до полу у положення "Трибуни". Використання шведських стінок ще й у якості трибун дозволить підвищити ефективність стінок, як спортивного обладнання, а спортзали використовувати як манежи, чи конференц зали і т.ін. при проведенні видовищних дійств. Додаток: 1. Копія сторінок спортивного журналу Nordic sport Stockholm offise 2008p. стор.97. 2. Копія сторінок журналу ERHARD SPORT September 2005, February 2006 www.erhardsport.de стор.237. 3. Копія сторінок спортивного каталога ERHARD SPORT www.erhard-sport.com sport Hall Eguipment 2008p. стор.39. 5 42757 6 7 Комп’ютерна верстка Н. Лиcенко 42757 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
