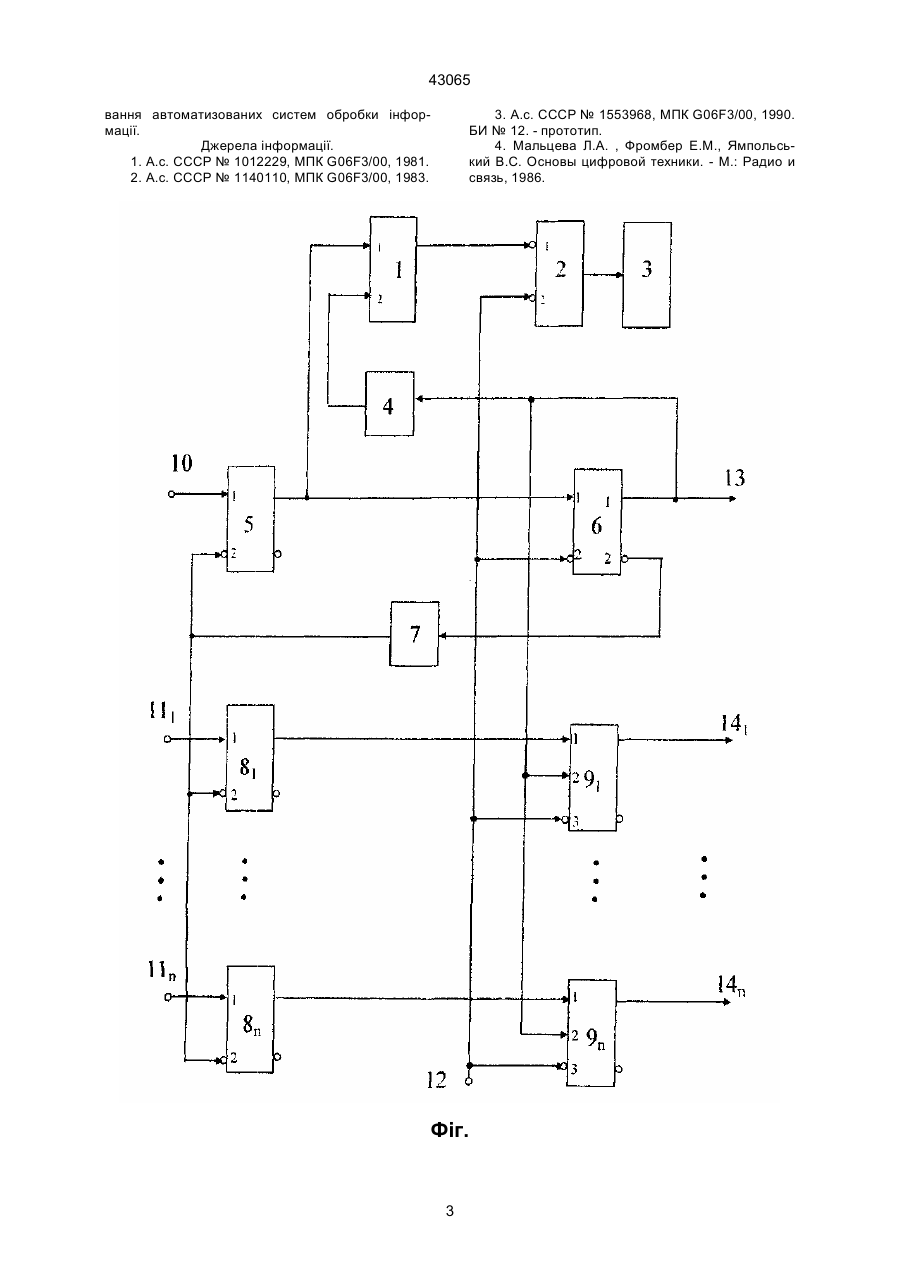

Пристрій для вводу інформації

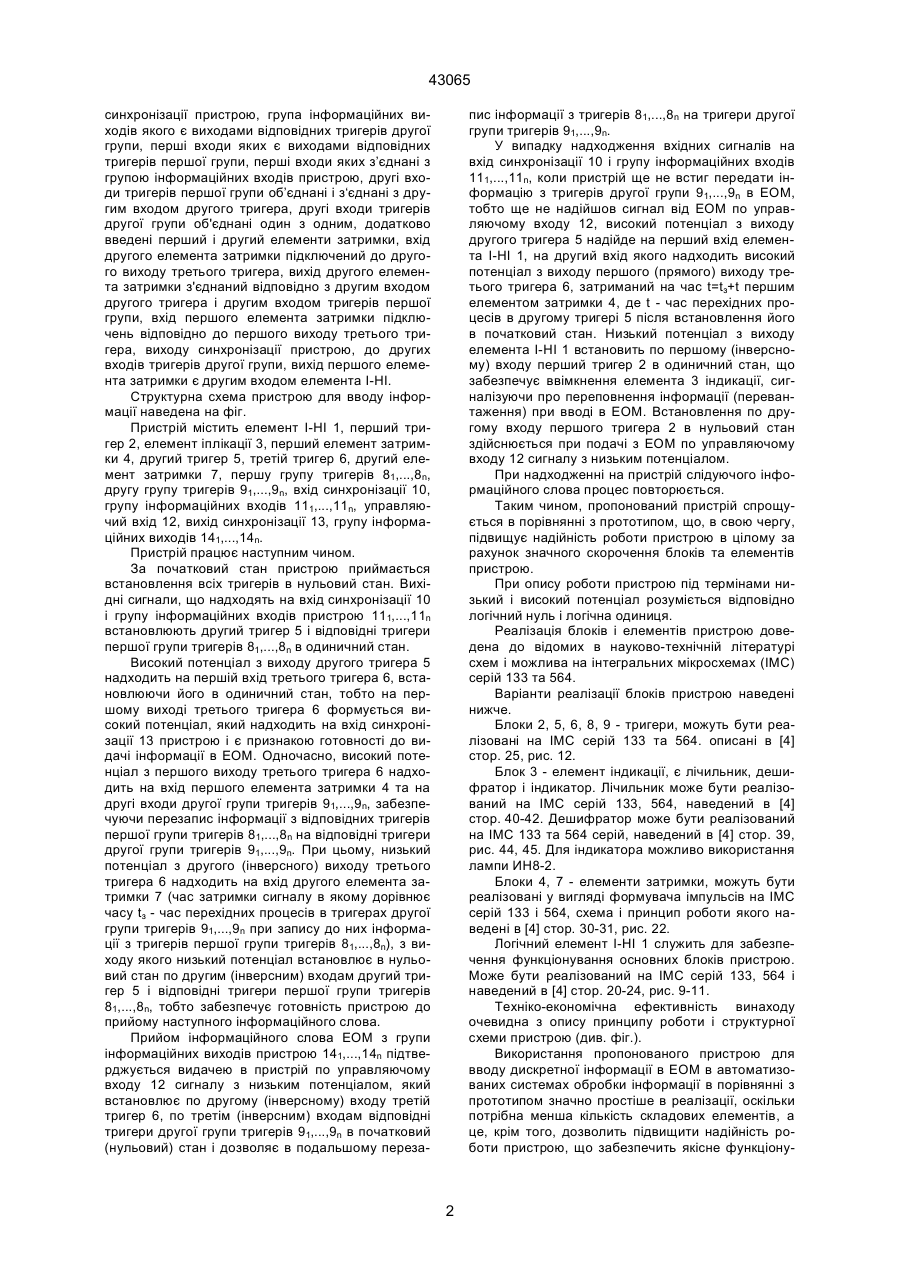

Пристрій для вводу інформації, що містить першу і другу групи тригерів, перший, другий і третій тригери, елемент І-НІ та елемент індикації, вхід якого з'єднаний з виходом першого тригера, перший вхід якого підключений до виходу елемента І-НІ, другий вхід першого тригера з'єднаний одночасно з другим входом третього тригера, третіми входами тригерів другої групи і управляючим входом пристрою, вхід синхронізації якого є першим входом другого тригера, вихід якого підключено 43065 синхронізації пристрою, група інформаційних виходів якого є виходами відповідних тригерів другої групи, перші входи яких є виходами відповідних тригерів першої групи, перші входи яких з’єднані з групою інформаційних входів пристрою, другі входи тригерів першої групи об’єднані і з‘єднані з другим входом другого тригера, другі входи тригерів другої групи об'єднані один з одним, додатково введені перший і другий елементи затримки, вхід другого елемента затримки підключений до другого виходу третього тригера, вихід другого елемента затримки з'єднаний відповідно з другим входом другого тригера і другим входом тригерів першої групи, вхід першого елемента затримки підключень відповідно до першого виходу третього тригера, виходу синхронізації пристрою, до других входів тригерів другої групи, вихід першого елемента затримки є другим входом елемента І-НІ. Структурна схема пристрою для вводу інформації наведена на фіг. Пристрій містить елемент І-НІ 1, перший тригер 2, елемент іплікації 3, перший елемент затримки 4, другий тригер 5, третій тригер 6, другий елемент затримки 7, першу групу тригерів 81,...,8n, другу групу тригерів 91,...,9n, вхід синхронізації 10, групу інформаційних входів 111,...,11n, управляючий вхід 12, вихід синхронізації 13, групу інформаційних виходів 141,...,14n. Пристрій працює наступним чином. За початковий стан пристрою приймається встановлення всіх тригерів в нульовий стан. Вихідні сигнали, що надходять на вхід синхронізації 10 і групу інформаційних входів пристрою 111,...,11n встановлюють другий тригер 5 і відповідні тригери першої групи тригерів 81,...,8n в одиничний стан. Високий потенціал з виходу другого тригера 5 надходить на першій вхід третього тригера 6, встановлюючи його в одиничний стан, тобто на першому виході третього тригера 6 формується високий потенціал, який надходить на вхід синхронізації 13 пристрою і є признакою готовності до видачі інформації в ЕОМ. Одночасно, високий потенціал з першого виходу третього тригера 6 надходить на вхід першого елемента затримки 4 та на другі входи другої групи тригерів 91,...,9n, забезпечуючи перезапис інформації з відповідних тригерів першої групи тригерів 81,...,8n на відповідні тригери другої групи тригерів 91,...,9n. При цьому, низький потенціал з другого (інверсного) виходу третього тригера 6 надходить на вхід другого елемента затримки 7 (час затримки сигналу в якому дорівнює часу tз - час перехідних процесів в тригерах другої групи тригерів 91,...,9n при запису до них інформації з тригерів першої групи тригерів 81,...,8n), з виходу якого низький потенціал встановлює в нульовий стан по другим (інверсним) входам другий тригер 5 і відповідні тригери першої групи тригерів 81,...,8n, тобто забезпечує готовність пристрою до прийому наступного інформаційного слова. Прийом інформаційного слова ЕОМ з групи інформаційних виходів пристрою 141,...,14n підтверджується видачею в пристрій по управляючому входу 12 сигналу з низьким потенціалом, який встановлює по другому (інверсному) входу третій тригер 6, по третім (інверсним) входам відповідні тригери другої групи тригерів 91,...,9n в початковий (нульовий) стан і дозволяє в подальшому переза пис інформації з тригерів 81,...,8n на тригери другої групи тригерів 91,...,9n. У випадку надходження вхідних сигналів на вхід синхронізації 10 і групу інформаційних входів 111,...,11n, коли пристрій ще не встиг передати інформацію з тригерів другої групи 91,...,9n в ЕОМ, тобто ще не надійшов сигнал від ЕОМ по управляючому входу 12, високий потенціал з виходу другого тригера 5 надійде на перший вхід елемента І-НІ 1, на другий вхід якого надходить високий потенціал з виходу першого (прямого) виходу третього тригера 6, затриманий на час t=tз+t першим елементом затримки 4, де t - час перехідних процесів в другому тригері 5 після встановлення його в початковий стан. Низький потенціал з виходу елемента І-НІ 1 встановить по першому (інверсному) входу перший тригер 2 в одиничний стан, що забезпечує ввімкнення елемента 3 індикації, сигналізуючи про переповнення інформації (перевантаження) при вводі в ЕОМ. Встановлення по другому входу першого тригера 2 в нульовий стан здійснюється при подачі з ЕОМ по управляючому входу 12 сигналу з низьким потенціалом. При надходженні на пристрій слідуючого інформаційного слова процес повторюється. Таким чином, пропонований пристрій спрощується в порівнянні з прототипом, що, в свою чергу, підвищує надійність роботи пристрою в цілому за рахунок значного скорочення блоків та елементів пристрою. При опису роботи пристрою під термінами низький і високий потенціал розуміється відповідно логічний нуль і логічна одиниця. Реалізація блоків і елементів пристрою доведена до відомих в науково-технічній літературі схем і можлива на інтегральних мікросхемах (ІМС) серій 133 та 564. Варіанти реалізації блоків пристрою наведені нижче. Блоки 2, 5, 6, 8, 9 - тригери, можуть бути реалізовані на ІМС серій 133 та 564. описані в [4] стор. 25, рис. 12. Блок 3 - елемент індикації, є лічильник, дешифратор і індикатор. Лічильник може бути реалізований на ІМС серій 133, 564, наведений в [4] стор. 40-42. Дешифратор може бути реалізований на ІМС 133 та 564 серій, наведений в [4] стор. 39, рис. 44, 45. Для індикатора можливо використання лампи ИН8-2. Блоки 4, 7 - елементи затримки, можуть бути реалізовані у вигляді формувача імпульсів на ІМС серій 133 і 564, схема і принцип роботи якого наведені в [4] стор. 30-31, рис. 22. Логічний елемент І-НІ 1 служить для забезпечення функціонування основних блоків пристрою. Може бути реалізований на ІМС серій 133, 564 і наведений в [4] стор. 20-24, рис. 9-11. Техніко-економічна ефективність винаходу очевидна з опису принципу роботи і структурної схеми пристрою (див. фіг.). Використання пропонованого пристрою для вводу дискретної інформації в ЕОМ в автоматизованих системах обробки інформації в порівнянні з прототипом значно простіше в реалізації, оскільки потрібна менша кількість складових елементів, а це, крім того, дозволить підвищити надійність роботи пристрою, що забезпечить якісне функціону 2 43065 вання автоматизованих систем обробки інформації. Джерела інформації. 1. А.с. СССР № 1012229, МПК G06F3/00, 1981. 2. А.с. СССР № 1140110, МПК G06F3/00, 1983. 3. А.с. СССР № 1553968, МПК G06F3/00, 1990. БИ № 12. - прототип. 4. Мальцева Л.А. , Фромбер Е.М., Ямпольський В.С. Основы цифровой техники. - М.: Радио и связь, 1986. Фіг. 3 43065 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
