Газліфтний підйомник

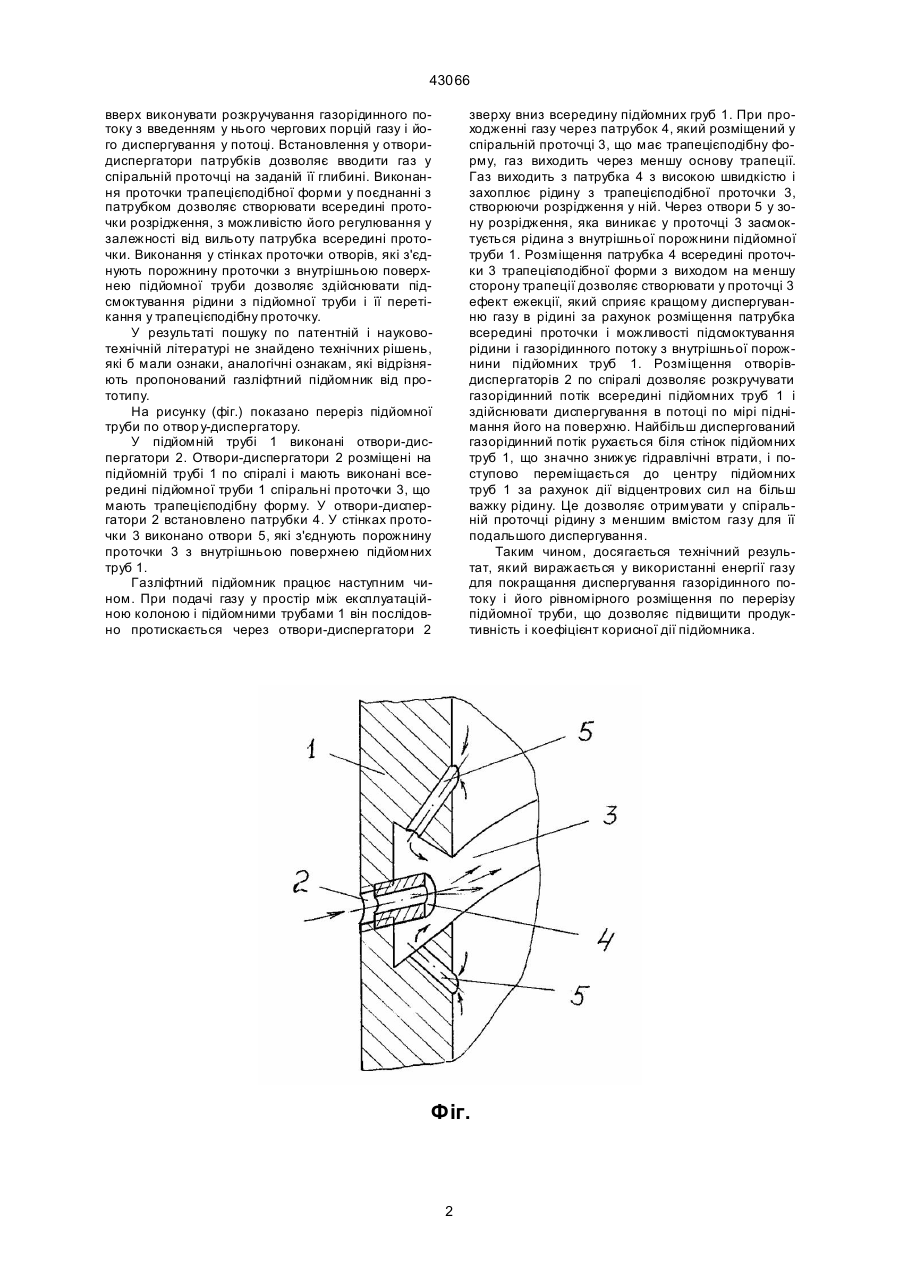

Газліфтний підйомник, що включає встановлену в експлуатаційній колоні підйомну тр убу з розміщеними на ній пусковими клапанами і робочими отворами-диспергаторами, виконаними з нахилом під кутом до поздовжньої і поперечної осей, який відрізняється тим, що робочі отвори-диспергатори розміщені по спіралі і мають виконані всередині підйомної труби спіральні проточки трапецієподібної форми, причому, у отвори-диспергатори встановлено патрубки, а у стінках проточки виконано отвори, які з'єднують порожнину проточки з внутрішньою поверхнею підйомної труби. (19) (21) 2001010551 (22) 25.01.2001 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Тарабаринов Петро Васильович, Лилак Микола Миколайович, Копичко Володимир Степанович, Євчук Любомир Володимирович, Цвик Богдан Миколайович, Мельник Віктор Іванович (73) НАФТОГ АЗОВИДОБУВНЕ УПРАВЛІННЯ "ОХТИРКАН АФТОГ АЗ" ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УКРНАФТА", U A, ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УКРН АФТА" ЦЕНТРАЛЬНА Н АУКОВО-ДОСЛІДН А ЛАБОРАТОРІЯ, U A 43066 вверх виконувати розкручування газорідинного потоку з введенням у нього чергових порцій газу і його диспергування у потоці. Встановлення у отворидиспергатори патрубків дозволяє вводити газ у спіральній проточці на заданій її глибині. Виконання проточки трапецієподібної форми у поєднанні з патрубком дозволяє створювати всередині проточки розрідження, з можливістю його регулювання у залежності від вильоту патрубка всередині проточки. Виконання у стінках проточки отворів, які з'єднують порожнину проточки з внутрішньою поверхнею підйомної труби дозволяє здійснювати підсмоктування рідини з підйомної труби і її перетікання у трапецієподібну проточку. У результаті пошуку по патентній і науковотехнічній літературі не знайдено технічних рішень, які б мали ознаки, аналогічні ознакам, які відрізняють пропонований газліфтний підйомник від прототипу. На рисунку (фіг.) показано переріз підйомної труби по отвор у-диспергатору. У підйомній трубі 1 виконані отвори-диспергатори 2. Отвори-диспергатори 2 розміщені на підйомній трубі 1 по спіралі і мають виконані всередині підйомної труби 1 спіральні проточки 3, що мають трапецієподібну форму. У отвори-диспергатори 2 встановлено патрубки 4. У стінках проточки 3 виконано отвори 5, які з'єднують порожнину проточки 3 з внутрішньою поверхнею підйомних труб 1. Газліфтний підйомник працює наступним чином. При подачі газу у простір між експлуатаційною колоною і підйомними трубами 1 він послідовно протискається через отвори-диспергатори 2 зверху вниз всередину підйомних груб 1. При проходженні газу через патрубок 4, який розміщений у спіральній проточці 3, що має трапецієподібну форму, газ виходить через меншу основу трапеції. Газ виходить з патрубка 4 з високою швидкістю і захоплює рідину з трапецієподібної проточки 3, створюючи розрідження у ній. Через отвори 5 у зону розрідження, яка виникає у проточці 3 засмоктується рідина з внутрішньої порожнини підйомної труби 1. Розміщення патрубка 4 всередині проточки 3 трапецієподібної форми з виходом на меншу сторону трапеції дозволяє створювати у проточці 3 ефект ежекції, який сприяє кращому диспергуванню газу в рідині за рахунок розміщення патрубка всередині проточки і можливості підсмоктування рідини і газорідинного потоку з внутрішньої порожнини підйомних труб 1. Розміщення отворівдиспергаторів 2 по спіралі дозволяє розкручувати газорідинний потік всередині підйомних труб 1 і здійснювати диспергування в потоці по мірі піднімання його на поверхню. Найбільш диспергований газорідинний потік рухається біля стінок підйомних труб 1, що значно знижує гідравлічні втрати, і поступово переміщається до центру підйомних труб 1 за рахунок дії відцентрових сил на більш важку рідину. Це дозволяє отримувати у спіральній проточці рідину з меншим вмістом газу для її подальшого диспергування. Таким чином, досягається технічний результат, який виражається у використанні енергії газу для покращання диспергування газорідинного потоку і його рівномірного розміщення по перерізу підйомної труби, що дозволяє підвищити продуктивність і коефіцієнт корисної дії підйомника. Фіг. 2 43066 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
