Пристрій для руйнування футеровки плавильних агрегатів

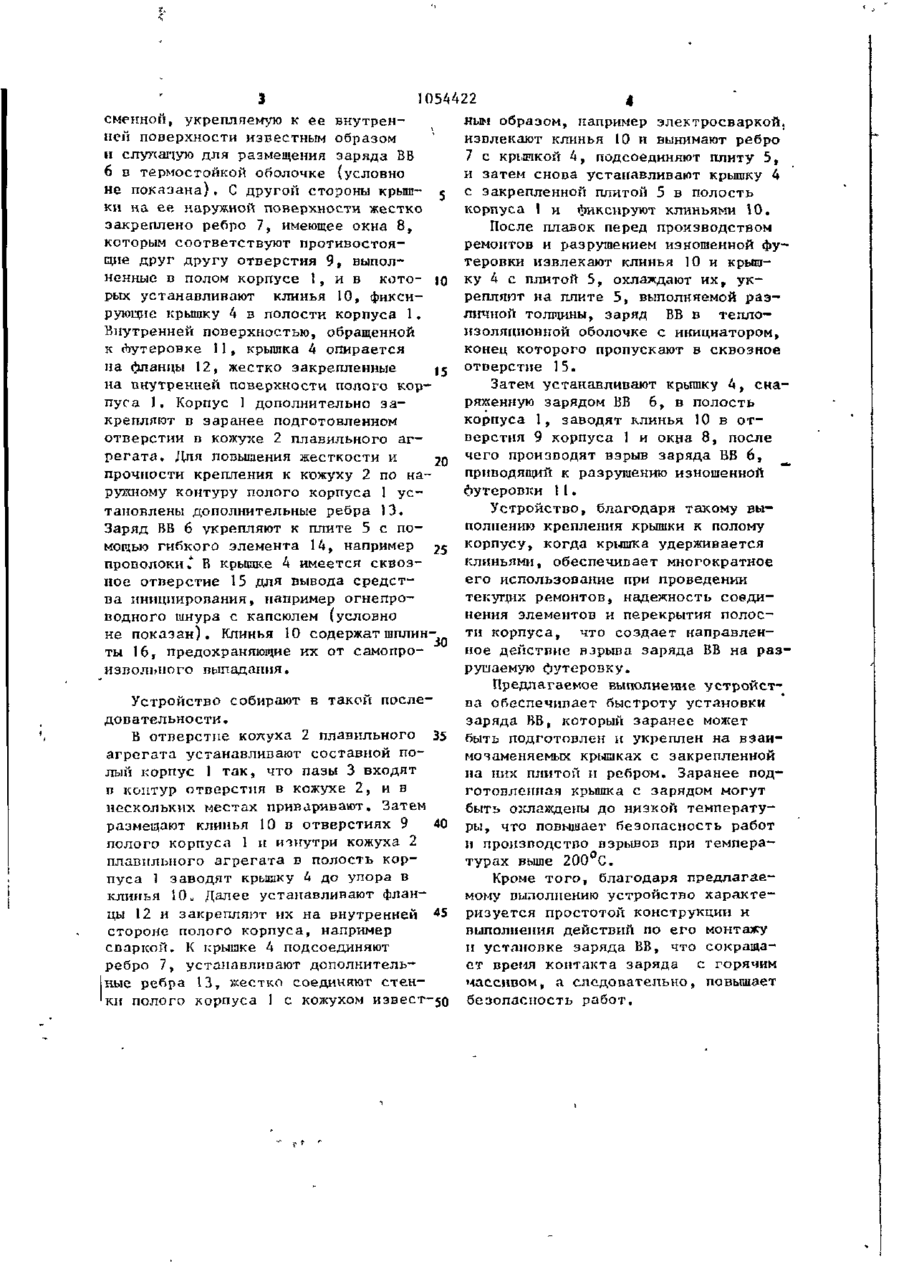

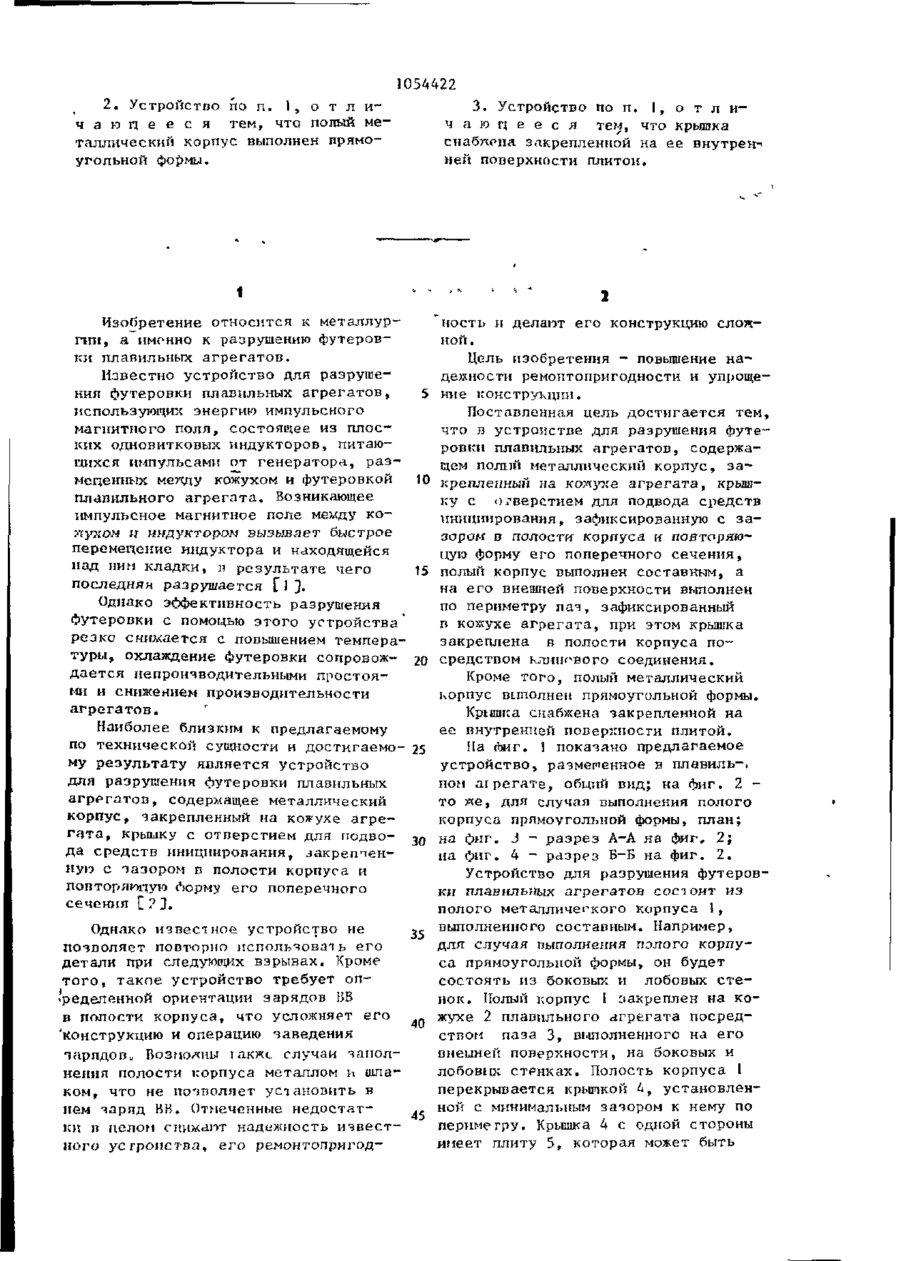

1. УСТРОЙСТВО ДЛЯ РАЗРУШЕНИЯ ФУТЕРОВКИ ПЛАВИЛЬНЫХ АГРЕГАТОВ, содергсацее полый металлический корпус, закрепленный на кожухе агрегата, крышку с отверстием для подвода средств инициирования, зафиксированную с зазором в полости корпуса и повторяющую форму его поперечного сечения, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, ремонтопригодности и упрощения конструкции, полый корпус выполнен составным, а на его внешней поверхности по периметру выполнен паз, тафнкснрооанпыи в кожухе агрегата, при этом крышка закреплена в полости корпуса посредством клинового соединения. О ел ГО to 1054422 2. Устройство по п. I , о т л ич а ю гд е е с я тем, что полый металлический корпус выполнен прямоугольной формы. 3. Устройство по п. I , о т л ич а ю щ е е с я тем, что крышка снабжена закрепленной на ее внутренней поверхности плитой. Изобретение относится к металлурность и делают его конструкцию сложгии, а именно к разрушению футеровной . ки плавильных а г р е г а т о в . Цель изобретения - повышение наИзвестно устройство для разрушедежности ремонтопригодности и упрощения футеровки плавильных а г р е г а т о в , ние конструкции. использующих энергию импульсного Поставленная цель достигается тем» магнитного поля, состоящее из плосчто в устронстве для разрушения футеких одновитковых индукторов, питаюровки плавильных агрегатов, содержащихся импульсами от генератора, р а э щем полни металлический корпус, з а меденных меоду кожухом и футеровкой крепленный на колухе агрегата t крышплавильного а г р е г а т а . Возникающее ку с отверстием для подвода средств импульсное магнитное поле между к о инициирования, зафиксированную с з а луком и индуктором вызывает быстрое зором в полости корпуса и повторяюперемещение индуктора и находящейся цую форму его поперечного сечения, над ним кладки, и результате чего 15 полый корпус выполнен составным, а последняя разрушается Г1 j . на его внешней поверхности выполнен Однако эффективность разрушения по периметру п а з , зафиксированный футеровки с помоцью этого устройства' в кожухе а г р е г а т а , при этом крышка резко с н и м е т с я с повышением темперазакреплена в полости корпуса потуры, охлаждение Футеровки сопровож- 20 средством клинового соединения. д а е т с я непроизводительными простояКроме того, полый металлический ми и снижением производительности корпус выполнен прямоугольной формы. агрегатов. Крышка снабжена закрепленной на Наиболее близким к предлагаемому ее внутренней поверхности плитой. по технической сущности и достигаемо- 25 На Лиг. 1 показано предлагаемое му результату является устройство устройство» размеренное в плавиль-, для разрушения футеровки плавильных ном а г р е г а т е , общий вид; на фиг. 2 а г р е г а т о в , содержащее металлический то же, для случая выполнения полого корпус, закрепленный на кожухе а г р е корпуса прямоугольной формы, план; г а т а , крышку с отверстием для подвона фиг. J - разрез А-А на фиг. 2; да средств инициирования, з а к р е т е н - зо на фиг. 4 - разрез Б-Б на фиг. 2. иук> с зазором п полости корпуса и Устройство для разрушения футеровповторяющую Форму его поперечного ки плавильных агрегатов состоит из сечения С ? 3. полого металлического корпуса 1, выполненного составным. Например, Однако известное устройство не , для случая выполнения полого корпупозволяет повторно использоват ь его са прямоугольной формы, он будет детали при следующих взрывах. Кроме состоять из боковых и лобовых с т е т о г о , такое устройство требует опнок. Полый корпус 1 закреплен на ко-ределенной ориентации зарядов ВВ жухе 2 плавильного агрегата посредв полости корпуса, что усложняет его ством паза 3, выполненного на его 'конструкцию и операцию заведения Бнеиней поверхности, на боковых и тарлдоВи Возполны гакже случаи заполлобових стенках. Полость корпуса 1 нения полости корпуса металлом и шлаперекрывается крышкой 4, установленком, что не позволяет уст ановнть в ной с минимальным зазором к нему по нем заряд НИ. Отмеченные недостатки в целом снижают надежность и з в е с т - 45 периметру. Крышка 4 с одной стороны имеет плиту 5, которая может быть ного усгроиства, его ремонтопригод 1054422 сменной, укрепляемую к ее внутренней поверхности известным образом и служащую для размещения заряда ВВ 6 в термостойкой оболочке {условно не показана). С другой стороны крышки на ее наружной поверхности жестко закреплено ребро 7, имеющее окна 8, которым соответствуют противостоящие друг другу отверстия 9, выполненные в полом корпусе 1 , и в кото- 10 рых устанавливают клинья 10, фиксирующие крышку 4 в полости корпуса 1. Внутренней поверхностью, обращенной к (Ъутеровке 1 1 , крьппка 4 опирается на фланцы 12, жестко закрепленные 15 на внутренней поверхности полого корпуса 1. Корпус 1 дополнительно закрепляют в заранее подготовленном отверстии в кожухе 2 плавильного агрегата. Для повышения жесткости и 20 прочности крепления к кожуху 2 по наружному контуру полого корпуса 1 установлены дополнительные ребра 13. Заряд ВВ 6 укрепляют к плите 5 с помощью гибкого элемента 14, например 25 проволоки.* R крышке 4 имеется сквозное отверстие 15 для вывода средства инициирования, например огнепроводного шнура с капсюлем (условно не показан). Клинья 10 содержат шплин 30 ты 16, предохранявшие их от самопроизвольного выпадания. Устройство собирают в такой последовательности . В отверстие колуха 2 плавильного 35 агрегата устанавливают составной полый корпус 1 так, что пазы 3 входят в контур отверстия в кожухе 2, и в нескольких местах приваривают. Затем 40 размещают клинья 10 в отверстиях 9 полого корпуса 1 и изнутри кожуха 2 плавильного агрегата в полость корпуса 1 заводят крышку 4 до упора в клинья 10„ Далее устанавливают фланцы 12 и закрепляют их на внутренней 45 стороне полого корпуса, например сваркой. К крышке 4 подсоединяют ребро 7, устанавливают дополнительные ребра 13, жестко соединяют стенки полого корпуса 1 с кожухом извест-50 4 ным образом, например электросваркой, извлекают клинья 10 и вынимают ребро 7 с крышкой 4, подсоединяют плиту 5, и затем снова устанавливают крышку А с закрепленной плитой 5 в полость корпуса 1 и фиксируют клиньями 10. После плавок перед производством ремонтов и разрушением изношенной футеровки извлекают клинья 10 и крышку 4 с плитой 5, охлаждают их, укрепляют на плите 5, выполняемой различной толщины, заряд ВВ в теплоизоляционной оболочке с инициатором, конец которого пропускают в сквозное отверстие 15. Затем устанавливают крышку 4, снаряженную зарядом ВВ 6, в полость корпуса 1, заводят клинья 10 в отверстия 9 корпуса 1 и окна 8, после чего производят взрыв заряда ВВ 6, приводящий к разрушению изношенной футеровки 11. Устройство, благодаря такому выполнению крепления крышки к полому корпусу, когда крышка удерживается клиньями, обеспечивает многократное его использование при проведении текущих ремонтов, надежность соединения элементов и перекрытия полости корпуса, что создает направленное действие взрыва заряда ВВ на разрушаемую футеровку. Предлагаемое выполнение устройства обеспечивает быстроту установки заряда ВВ, который заранее может быть подготовлен и укреплен на взаимозаменяемых крышках с закрепленной на них плитой и ребром. Заранее подготовленная крышка с зарядом могут быть охлаждены до низкой температуры, что повышает безопасность работ и произподстпо взрывов при температурах выше 200 С. Кроме того, благодаря предлагаемому выполнению устройство характеризуется простотой конструкции и пыполиенип действий по его монтажу и установке заряда ВВ, что сокращает время контакта заряда с горячим массивом, а следовательно, повышает безопасность работ. 1054422 Фиг 2 А-А 5-6 8 Составитель П. Танина Техред Ж.Кастелевич Корректор °Заказ 9040/34 Тираж 568 Подписное ВНИИШ1 Государственного комитета СССР по делам изобретений и о л к р т и й 113035^_Москва А ^і35 і _Раушская_наб_ : _ і _д_._4/5 Филиап НІШ "Патент", г. Ужгород, уп. Проектная, k Тигор
