Теплиця “природна крамниця”

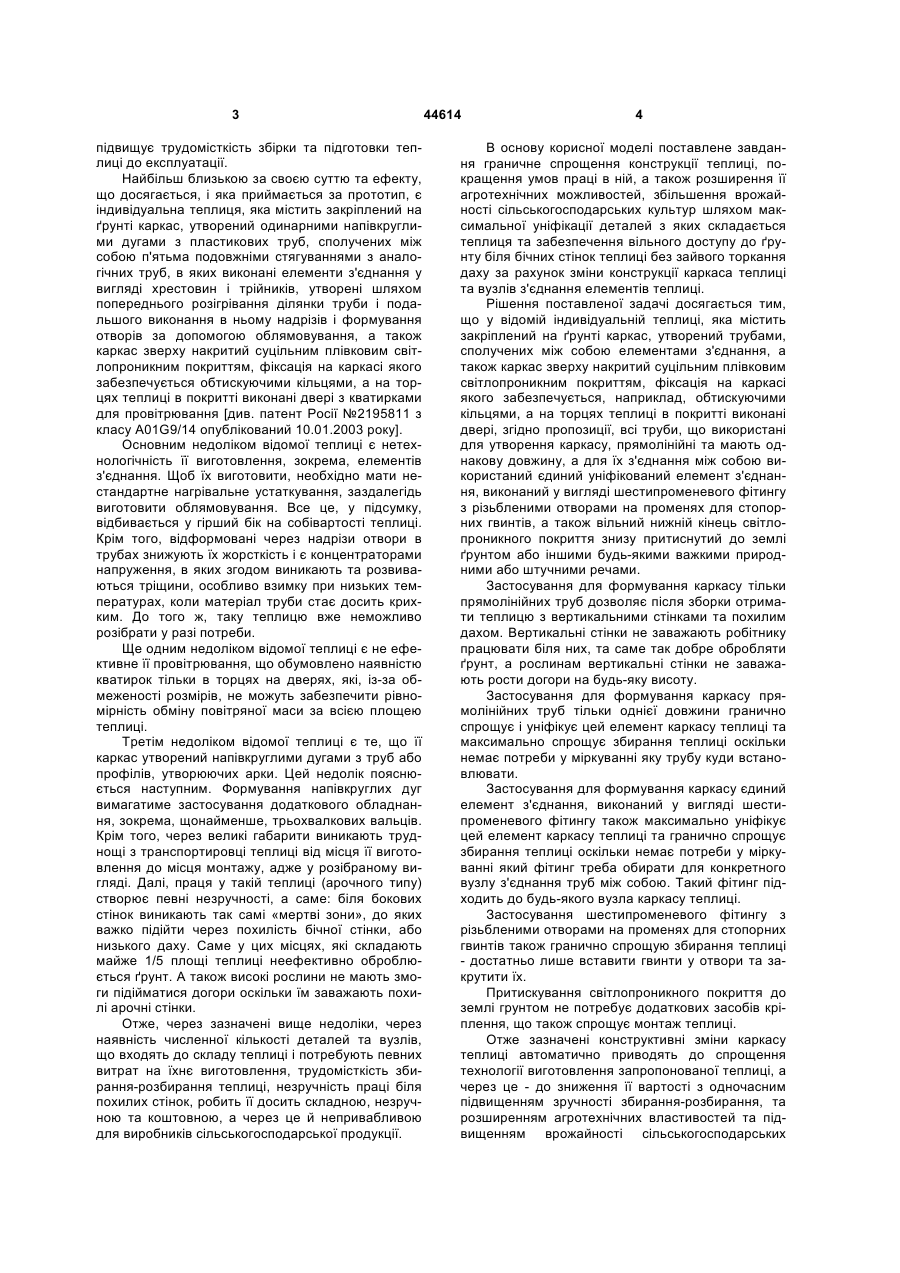

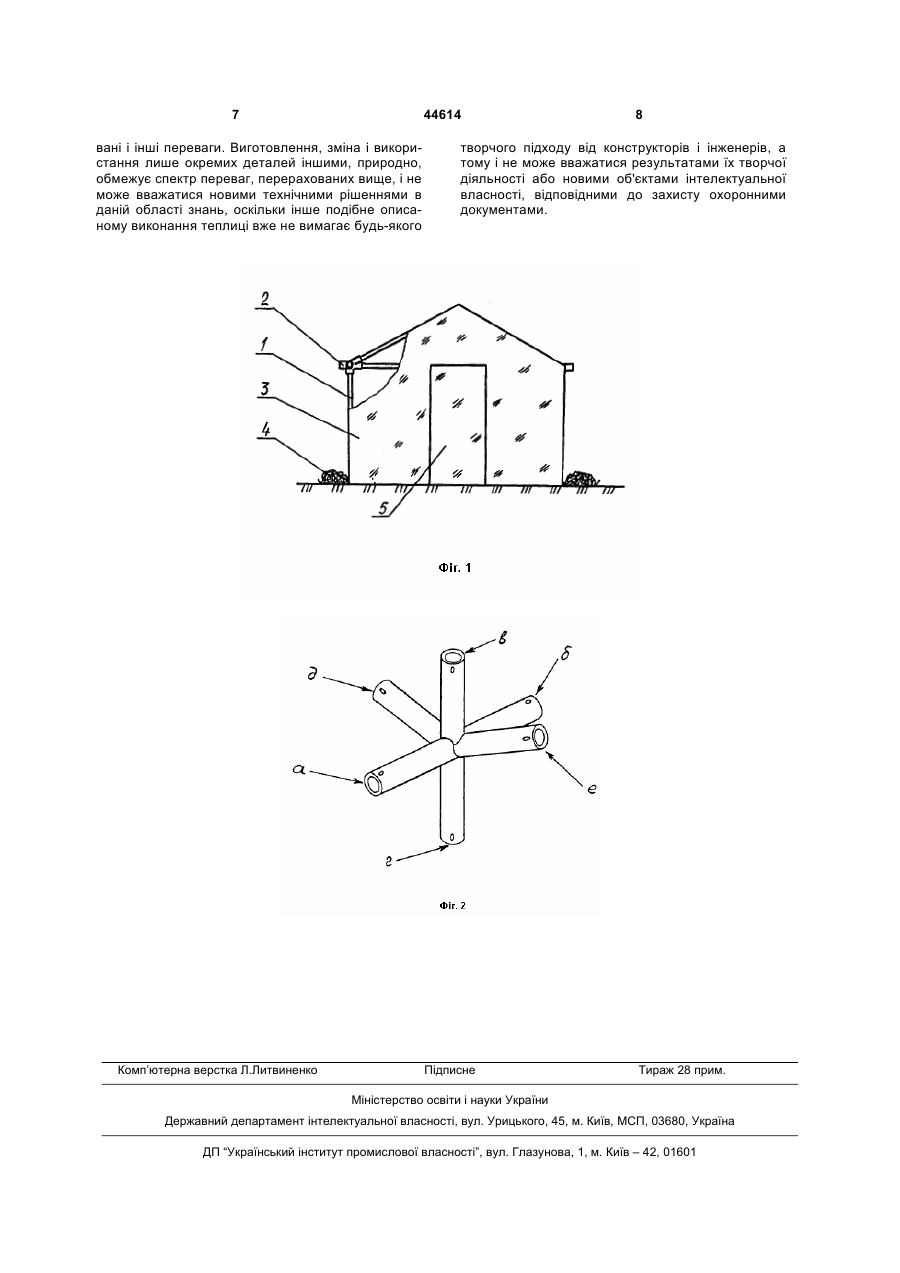

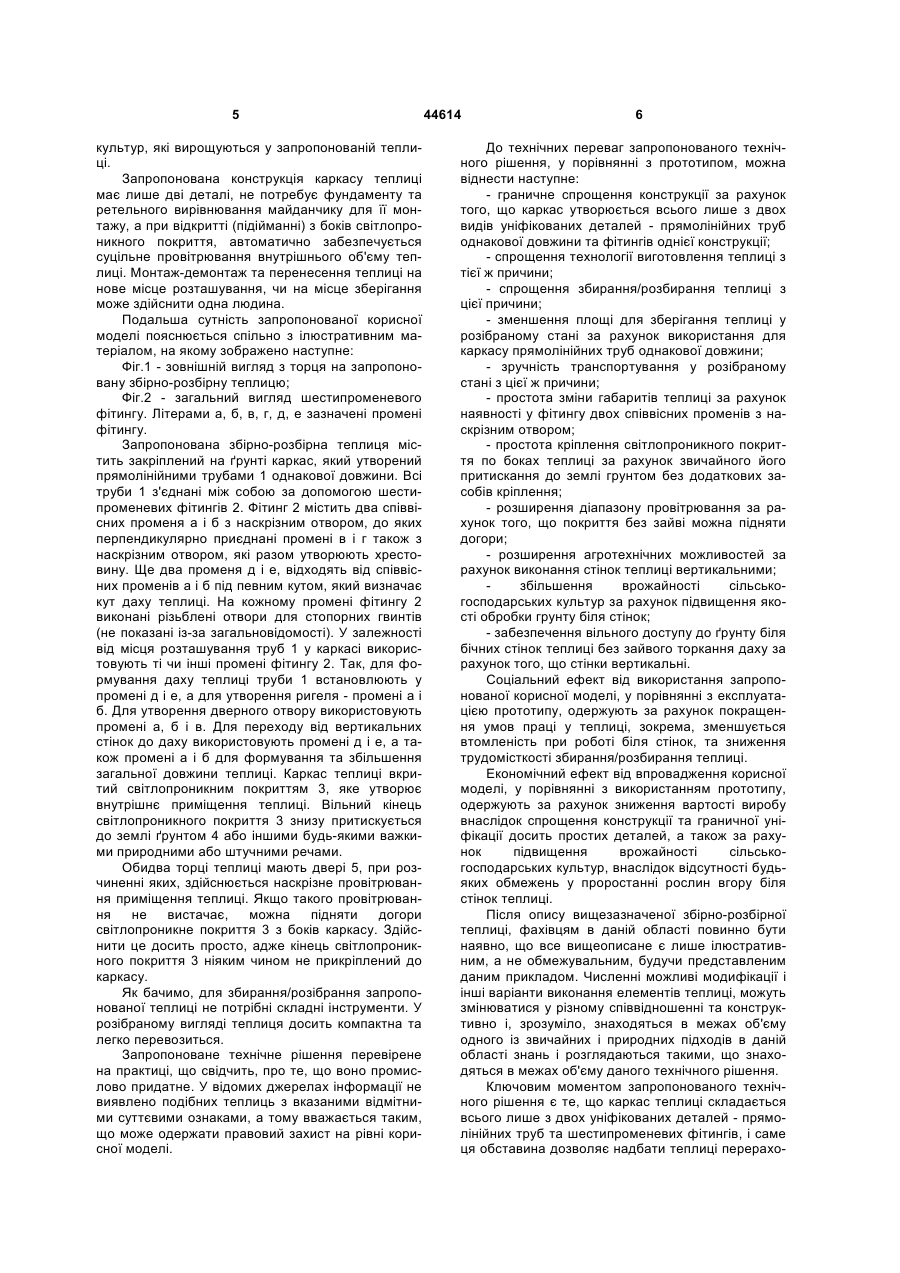

Теплиця, яка містить закріплений на ґрунті каркас, утворений трубами, сполученими між собою елементами з'єднання, а також каркас зверху накритий суцільним плівковим світлопроникним покриттям, фіксація на каркасі якого забезпечується, наприклад, обтискуючими кільцями, а на тор 3 підвищує трудомісткість збірки та підготовки теплиці до експлуатації. Найбільш близькою за своєю суттю та ефекту, що досягається, і яка приймається за прототип, є індивідуальна теплиця, яка містить закріплений на ґрунті каркас, утворений одинарними напівкруглими дугами з пластикових труб, сполучених між собою п'ятьма подовжніми стягуваннями з аналогічних труб, в яких виконані елементи з'єднання у вигляді хрестовин і трійників, утворені шляхом попереднього розігрівання ділянки труби і подальшого виконання в ньому надрізів і формування отворів за допомогою облямовування, а також каркас зверху накритий суцільним плівковим світлопроникним покриттям, фіксація на каркасі якого забезпечується обтискуючими кільцями, а на торцях теплиці в покритті виконані двері з кватирками для провітрювання [див. патент Росії №2195811 з класу A01G9/14 опублікований 10.01.2003 року]. Основним недоліком відомої теплиці є нетехнологічність її виготовлення, зокрема, елементів з'єднання. Щоб їх виготовити, необхідно мати нестандартне нагрівальне устаткування, заздалегідь виготовити облямовування. Все це, у підсумку, відбивається у гірший бік на собівартості теплиці. Крім того, відформовані через надрізи отвори в трубах знижують їх жорсткість і є концентраторами напруження, в яких згодом виникають та розвиваються тріщини, особливо взимку при низьких температурах, коли матеріал труби стає досить крихким. До того ж, таку теплицю вже неможливо розібрати у разі потреби. Ще одним недоліком відомої теплиці є не ефективне її провітрювання, що обумовлено наявністю кватирок тільки в торцях на дверях, які, із-за обмеженості розмірів, не можуть забезпечити рівномірність обміну повітряної маси за всією площею теплиці. Третім недоліком відомої теплиці є те, що її каркас утворений напівкруглими дугами з труб або профілів, утворюючих арки. Цей недолік пояснюється наступним. Формування напівкруглих дуг вимагатиме застосування додаткового обладнання, зокрема, щонайменше, трьохвалкових вальців. Крім того, через великі габарити виникають труднощі з транспортировці теплиці від місця її виготовлення до місця монтажу, адже у розібраному вигляді. Далі, праця у такій теплиці (арочного типу) створює певні незручності, а саме: біля бокових стінок виникають так самі «мертві зони», до яких важко підійти через похилість бічної стінки, або низького даху. Саме у цих місцях, які складають майже 1/5 площі теплиці неефективно оброблюється ґрунт. А також високі рослини не мають змоги підійматися догори оскільки їм заважають похилі арочні стінки. Отже, через зазначені вище недоліки, через наявність численної кількості деталей та вузлів, що входять до складу теплиці і потребують певних витрат на їхнє виготовлення, трудомісткість збирання-розбирання теплиці, незручність праці біля похилих стінок, робить її досить складною, незручною та коштовною, а через це й непривабливою для виробників сільськогосподарської продукції. 44614 4 В основу корисної моделі поставлене завдання граничне спрощення конструкції теплиці, покращення умов праці в ній, а також розширення її агротехнічних можливостей, збільшення врожайності сільськогосподарських культур шляхом максимальної уніфікації деталей з яких складається теплиця та забезпечення вільного доступу до ґрунту біля бічних стінок теплиці без зайвого торкання даху за рахунок зміни конструкції каркаса теплиці та вузлів з'єднання елементів теплиці. Рішення поставленої задачі досягається тим, що у відомій індивідуальній теплиці, яка містить закріплений на ґрунті каркас, утворений трубами, сполучених між собою елементами з'єднання, а також каркас зверху накритий суцільним плівковим світлопроникним покриттям, фіксація на каркасі якого забезпечується, наприклад, обтискуючими кільцями, а на торцях теплиці в покритті виконані двері, згідно пропозиції, всі труби, що використані для утворення каркасу, прямолінійні та мають однакову довжину, а для їх з'єднання між собою використаний єдиний уніфікований елемент з'єднання, виконаний у вигляді шестипроменевого фітингу з різьбленими отворами на променях для стопорних гвинтів, а також вільний нижній кінець світлопроникного покриття знизу притиснутий до землі ґрунтом або іншими будь-якими важкими природними або штучними речами. Застосування для формування каркасу тільки прямолінійних труб дозволяє після зборки отримати теплицю з вертикальними стінками та похилим дахом. Вертикальні стінки не заважають робітнику працювати біля них, та саме так добре обробляти ґрунт, а рослинам вертикальні стінки не заважають рости догори на будь-яку висоту. Застосування для формування каркасу прямолінійних труб тільки однієї довжини гранично спрощує і уніфікує цей елемент каркасу теплиці та максимально спрощує збирання теплиці оскільки немає потреби у міркуванні яку трубу куди встановлювати. Застосування для формування каркасу єдиний елемент з'єднання, виконаний у вигляді шестипроменевого фітингу також максимально уніфікує цей елемент каркасу теплиці та гранично спрощує збирання теплиці оскільки немає потреби у міркуванні який фітинг треба обирати для конкретного вузлу з'єднання труб між собою. Такий фітинг підходить до будь-якого вузла каркасу теплиці. Застосування шестипроменевого фітингу з різьбленими отворами на променях для стопорних гвинтів також гранично спрощую збирання теплиці - достатньо лише вставити гвинти у отвори та закрутити їх. Притискування світлопроникного покриття до землі грунтом не потребує додаткових засобів кріплення, що також спрощує монтаж теплиці. Отже зазначені конструктивні зміни каркасу теплиці автоматично приводять до спрощення технології виготовлення запропонованої теплиці, а через це - до зниження її вартості з одночасним підвищенням зручності збирання-розбирання, та розширенням агротехнічних властивостей та підвищенням врожайності сільськогосподарських 5 культур, які вирощуються у запропонованій теплиці. Запропонована конструкція каркасу теплиці має лише дві деталі, не потребує фундаменту та ретельного вирівнювання майданчику для її монтажу, а при відкритті (підійманні) з боків світлопроникного покриття, автоматично забезпечується суцільне провітрювання внутрішнього об'єму теплиці. Монтаж-демонтаж та перенесення теплиці на нове місце розташування, чи на місце зберігання може здійснити одна людина. Подальша сутність запропонованої корисної моделі пояснюється спільно з ілюстративним матеріалом, на якому зображено наступне: Фіг.1 - зовнішній вигляд з торця на запропоновану збірно-розбірну теплицю; Фіг.2 - загальний вигляд шестипроменевого фітингу. Літерами а, б, в, г, д, е зазначені промені фітингу. Запропонована збірно-розбірна теплиця містить закріплений на ґрунті каркас, який утворений прямолінійними трубами 1 однакової довжини. Всі труби 1 з'єднані між собою за допомогою шестипроменевих фітингів 2. Фітинг 2 містить два співвісних променя а і б з наскрізним отвором, до яких перпендикулярно приєднані промені в і г також з наскрізним отвором, які разом утворюють хрестовину. Ще два променя д і е, відходять від співвісних променів а і б під певним кутом, який визначає кут даху теплиці. На кожному промені фітингу 2 виконані різьблені отвори для стопорних гвинтів (не показані із-за загальновідомості). У залежності від місця розташування труб 1 у каркасі використовують ті чи інші промені фітингу 2. Так, для формування даху теплиці труби 1 встановлюють у промені д і е, а для утворення ригеля - промені а і б. Для утворення дверного отвору використовують промені а, б і в. Для переходу від вертикальних стінок до даху використовують промені д і е, а також промені а і б для формування та збільшення загальної довжини теплиці. Каркас теплиці вкритий світлопроникним покриттям 3, яке утворює внутрішнє приміщення теплиці. Вільний кінець світлопроникного покриття 3 знизу притискується до землі ґрунтом 4 або іншими будь-якими важкими природними або штучними речами. Обидва торці теплиці мають двері 5, при розчиненні яких, здійснюється наскрізне провітрювання приміщення теплиці. Якщо такого провітрювання не вистачає, можна підняти догори світлопроникне покриття 3 з боків каркасу. Здійснити це досить просто, адже кінець світлопроникного покриття 3 ніяким чином не прикріплений до каркасу. Як бачимо, для збирання/розібрання запропонованої теплиці не потрібні складні інструменти. У розібраному вигляді теплиця досить компактна та легко перевозиться. Запропоноване технічне рішення перевірене на практиці, що свідчить, про те, що воно промислово придатне. У відомих джерелах інформації не виявлено подібних теплиць з вказаними відмітними суттєвими ознаками, а тому вважається таким, що може одержати правовий захист на рівні корисної моделі. 44614 6 До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести наступне: - граничне спрощення конструкції за рахунок того, що каркас утворюється всього лише з двох видів уніфікованих деталей - прямолінійних труб однакової довжини та фітингів однієї конструкції; - спрощення технології виготовлення теплиці з тієї ж причини; - спрощення збирання/розбирання теплиці з цієї причини; - зменшення площі для зберігання теплиці у розібраному стані за рахунок використання для каркасу прямолінійних труб однакової довжини; - зручність транспортування у розібраному стані з цієї ж причини; - простота зміни габаритів теплиці за рахунок наявності у фітингу двох співвісних променів з наскрізним отвором; - простота кріплення світлопроникного покриття по боках теплиці за рахунок звичайного його притискання до землі грунтом без додаткових засобів кріплення; - розширення діапазону провітрювання за рахунок того, що покриття без зайві можна підняти догори; - розширення агротехнічних можливостей за рахунок виконання стінок теплиці вертикальними; збільшення врожайності сільськогосподарських культур за рахунок підвищення якості обробки грунту біля стінок; - забезпечення вільного доступу до ґрунту біля бічних стінок теплиці без зайвого торкання даху за рахунок того, що стінки вертикальні. Соціальний ефект від використання запропонованої корисної моделі, у порівнянні з експлуатацією прототипу, одержують за рахунок покращення умов праці у теплиці, зокрема, зменшується втомленість при роботі біля стінок, та зниження трудомісткості збирання/розбирання теплиці. Економічний ефект від впровадження корисної моделі, у порівнянні з використанням прототипу, одержують за рахунок зниження вартості виробу внаслідок спрощення конструкції та граничної уніфікації досить простих деталей, а також за рахунок підвищення врожайності сільськогосподарських культур, внаслідок відсутності будьяких обмежень у проростанні рослин вгору біля стінок теплиці. Після опису вищезазначеної збірно-розбірної теплиці, фахівцям в даній області повинно бути наявно, що все вищеописане є лише ілюстративним, а не обмежувальним, будучи представленим даним прикладом. Численні можливі модифікації і інші варіанти виконання елементів теплиці, можуть змінюватися у різному співвідношенні та конструктивно і, зрозуміло, знаходяться в межах об'єму одного із звичайних і природних підходів в даній області знань і розглядаються такими, що знаходяться в межах об'єму даного технічного рішення. Ключовим моментом запропонованого технічного рішення є те, що каркас теплиці складається всього лише з двох уніфікованих деталей - прямолінійних труб та шестипроменевих фітингів, і саме ця обставина дозволяє надбати теплиці перерахо 7 44614 вані і інші переваги. Виготовлення, зміна і використання лише окремих деталей іншими, природно, обмежує спектр переваг, перерахованих вище, і не може вважатися новими технічними рішеннями в даній області знань, оскільки інше подібне описаному виконання теплиці вже не вимагає будь-якого Комп’ютерна верстка Л.Литвиненко 8 творчого підходу від конструкторів і інженерів, а тому і не може вважатися результатами їх творчої діяльності або новими об'єктами інтелектуальної власності, відповідними до захисту охоронними документами. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
