Теплиця

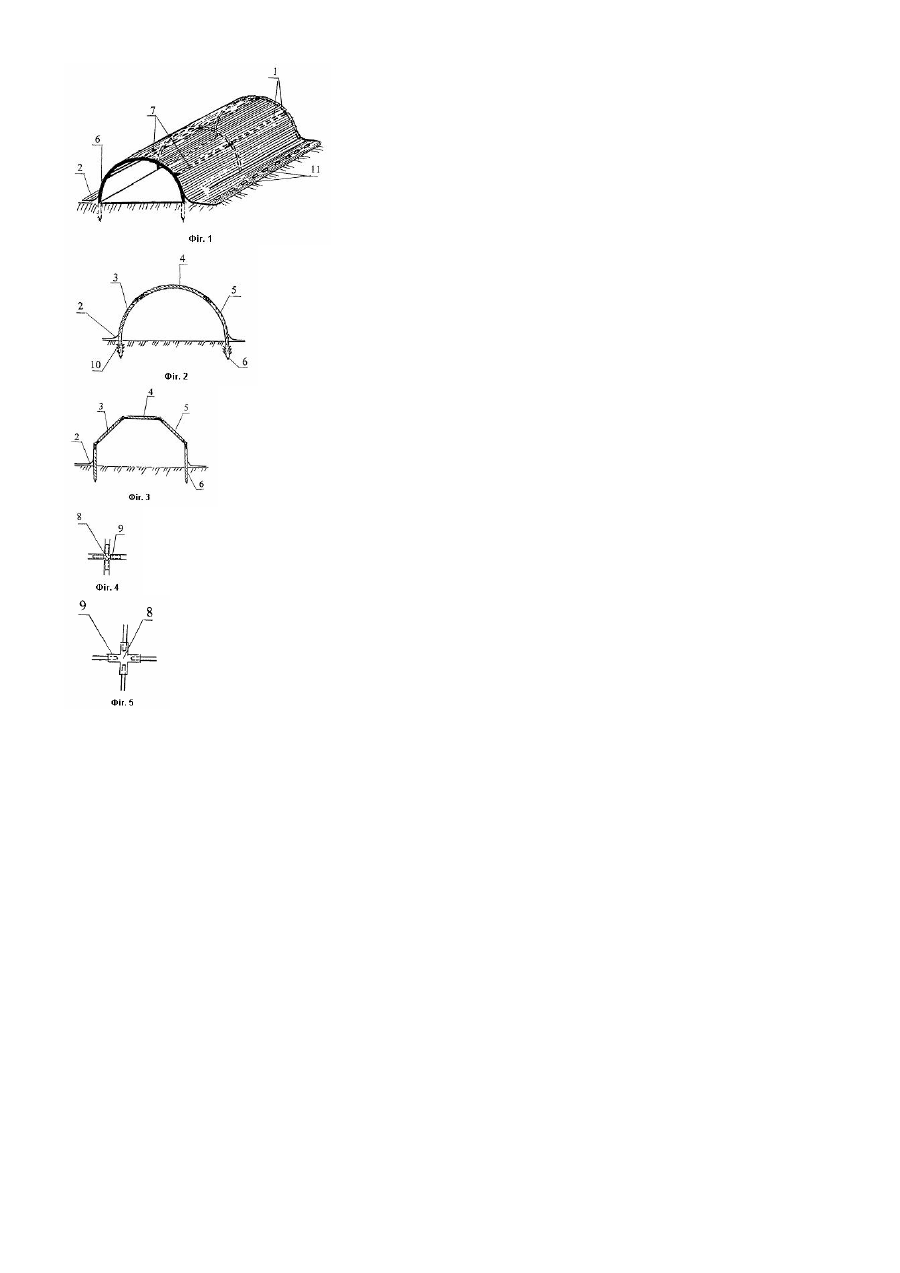

Винахід відноситься до галузі огородництва, квітництва і інших сільськогосподарських галузей, пов'язаних з вирощуванням рослин і необхідністю їх укриття від несприятливих погодних умов, особливо заморозків. Відома конструкція теплиці для вирощування овочів і квітів в умовах штучного мікроклімату під прозорою плівкою (авторське свідоцтво СССР №1702940 А 1, бюл. №1, 07.01.1992). Основою конструкції цієї теплиці є опорний каркас, який утворений проволочними дугами (арками) з загостреними кінцями. Загострені кінці арок мають різну довжину і встановлені одна за одною так, що площини двох сусідніх арок розвернуті на 180 градусів відносно одна одної. Недоліком цієї конструкції теплиці є те, що вона має стабільні розміри і не піддається перемонтуванню з метою збільшення або зменшення розмірів. Арки виконані суцільними, мають однакову довжину, що обумовлює визначені стабільні розміри всього опорного каркасу, утвореного послідовно розміщеними арками. Слід зауважити також, що покриття на такому каркасі провисає, його не можна надійно закріпити в поздовжньому напрямку. Завданням, покладеним в основу даного винаходу, є створення такої конструкції теплиці, опорний каркас якої можна було б простими засобами перемонтувати з метою збільшення або зменшення її розмірів, надійно закріпити покриття на каркасі не тільки в поперечному, але і поздовжньому напрямку, а сама форма складових елементів арок, що утворюють каркас, дозволяла б здійснювати їхнє зручне зберігання в складеному стані в міжсезонний період. Поставлене завдання вирішується тим, що в теплиці, яка включає опорний каркас з покриттям, утворений послідовно розміщеними одна за одною трубчастими або стержньовими арками, автор пропонує між арками уздовж каркасу розмістити сполучні, відповідно трубчасті або стержньові, елементи і з'єднати їх з арками кріпильними вузлами. Арки можуть бути виконані складеними з двох або більше частин, а кінці сполучних елементів і кінці складових частин арок закріплені в місці кожного із стиків загальним кріпильним вузлом. Загальний кріпильний вузол може бути виконаний хрестоподібним, причому поперечний переріз всіх його кінців має відповідати за геометричною формою та розмірами поперечному перерізу складових елементів, що скріплюються. Арки можуть мати дугоподібну, трапецієподібну або іншу геометричну форму, яка дозволяє доцільне розчленування її на складові елементи. Для покриття теплиці автор пропонує використати світло-, волого-повітряпропускаючий нетканий матеріал на основі, наприклад, поліпропілену. Цей сучасний матеріал відповідає всім вимогам, що ставляться до покриття теплиць, бо має цілий набір якісних і прочностних характеристик, необхідних для матеріалів подібного призначення. На нижніх краях покриття для додаткового закріплення в ґрунті можуть бути виконані петлі або прорізі, а на тих кінцях арок, якими вони закріплені в ґрунті, виконані зазубрини. Винахід пояснюється кресленнями, де на фіг.1 показаний загальний вигляд теплиці; на фіг.2 - переріз фіг.1; на фіг.3 - варіант теплиці з арками трапецієподібної форми; на фіг.4 - кріпильний вузол для трубчастих з'єднуваних елементів; на фіг.5 - кріпильний вузол для стержньових з'єднуваних елементів. Один з можливих варіантів теплиці, що представлений на фіг.1, включає опорний трубчастий каркас 1 з покриттям 2, яке закріплене на складених із окремих трубчастих частин 3, 4, 5 (фіг.3, фіг.4) арках 6, а також на сполучних елементах 7 (фіг.1), розміщених між арками 6 уздовж опорного каркасу 1. Сполучні елементи 7 також мають трубчасту форму з відповідним поперечним перерізом. Трубчасті частини 3, 4, 5 з'єднані з трубчастими сполучними елементами 7 за допомогою кріпильних вузлів 8 (фіг.3, 4), які мають хрестоподібну форму, а поперечний переріз всіх кінців 9 відповідає за геометричною формою та розміром поперечному перерізу складових елементів 3, 4, 5, 7 що скріплюються. На фіг.4 показаний варіант кріпильного вузла 8 для складових елементів 3, 4, 5, 7 трубчастої форми, а на фіг.5 - для стержньоподібної форми. Для більш надійного закріплення каркасу на тих кінцях арок 6, якими вони закріплені в ґрунті, виконані зазубрини 10. (фіг.2), а по нижніх краях покриття 2 виконані прорізі 11 або накладні петлі (фіг.1). Сполучні елементи 7 можуть бути розміщені не тільки горизонтально, але і під кутом відносно горизонту тощо. Збирається конструкція теплиці дуже просто. Спочатку можна поєднати між собою за допомогою кріпильних вузлів 8 складові частини 3, 4, 5 арки 6, закріпити її в ґрунті, після цього додати сполучні елементи 7, приєднати до них (попередньо зібрану) другу арку 6 і так далі, поки не буде зібраний каркас необхідної довжини. На готовий і закріплений в ґрунті каркас 1 натягують покриття 2 і нижні його краї закріплюють за допомогою прорізей 11 або накладних петель, накидаючи їх на закріплені в ґрунті штирі, (на кресленнях не показані). Нетканий матеріал, наприклад, з поліпропілену, який автор пропонує використовувати для покриття 2, завдяки своїм якісним і прочностним характеристикам дає змогу не тільки забезпечувати необхідні умови для розвитку рослин в теплиці, але і дає змогу надійно закріпити його на каркасі, а також відносно ґрунту. Маючи високу прочність, покриття 2, вкриваючи каркас 1, додає йому ще більшої прочності і надійності. Конструкція теплиці легко демонтується з метою зменшення чи збільшення розмірів, або в зв’язку із закінченням сезону вирощування рослин. Елементи конструкції можна компактно укласти в сховище, не займаючи великого простору. Таким чином, як видно із описаного вище, сукупність суттєвих ознак, що заявляються, забезпечує в даній конструкції вирішення поставленого автором завдання, а саме: опорний каркас теплиці можна простими засобами перемонтувати з метою збільшення або зменшення її розмірів, надійно закріпити покриття на каркасі не тільки в поперечному, але і поздовжньому напрямку. Додатковим корисним технічним ефектом є те, що сама форма складових елементів арок 6, що утворюють каркас 1, дозволяє здійснювати їхнє зручне зберігання в складеному стані в міжсезонний період. Описані вище і показані на кресленнях варіанти теплиці, що заявляється як винахід, далеко не вичерпують всіх можливих модифікацій її конструкції в межах заявленої формули винаходу. Конструкція теплиці дозволяє серійно виготовляти її в заводських умовах з використанням звичайного технологічного оснащення і устаткування. Вона не потребує для свого виробництва дорогоцінних дефіцитних матеріалів або застосування складних технологічних процесів і спеціально підготовленого персоналу. Трубчасті і стержньові матеріали, які йдуть на виготовлення каркасу теплиці, виготовляються промисловістю в достатній кількості. Неткані матеріали для виготовлення покриття також випускає наша вітчизняна промисловість.
