Спосіб монтажу вежі методом підрощення

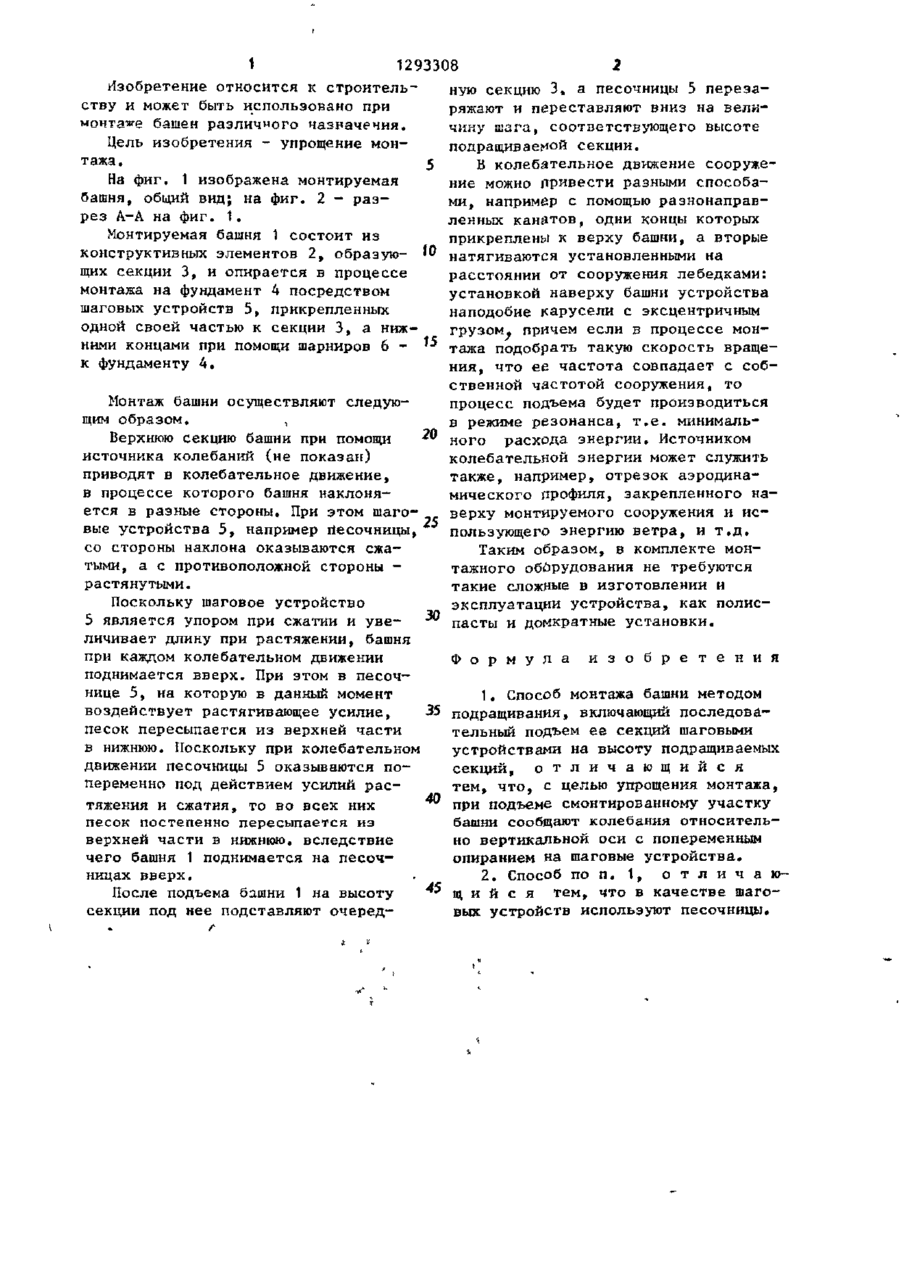

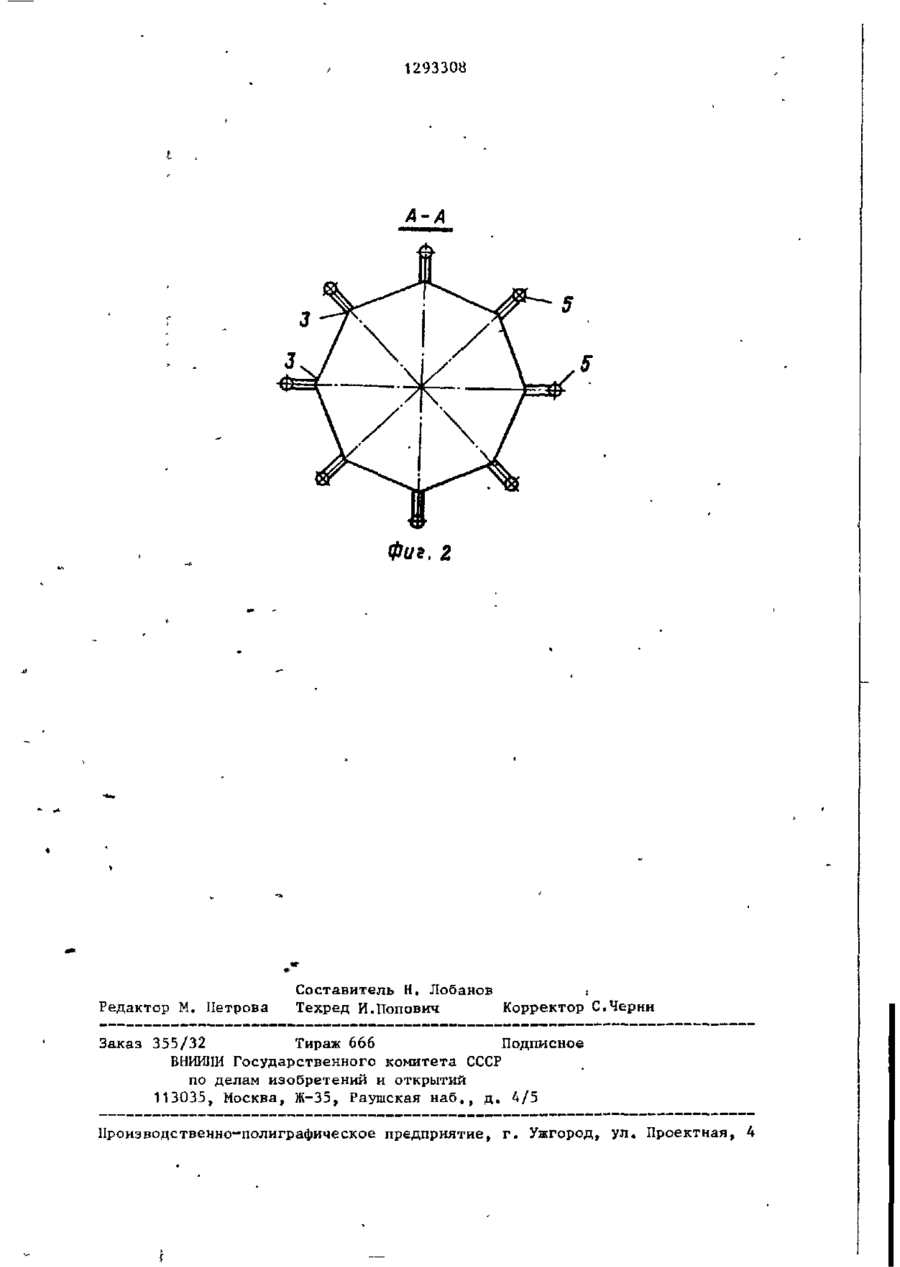

Изобретение относится к области строительства. Цель - упрощение монтажа. Монтаж башни 1 осуществляют методом подращивания секций 3. Верх нюю секцию башни 1 в процессе подъема при помощи источника колебания проводят в колебательное движение вокруг вертикальной оси. Башня 1 наклоняется при этом в разные стороны, попеременно опираясь на шаговые устройства (пе'сочницы) 5. Поскольку песочницы 5 оказываются попеременно под действием усилий растяжения и сжатия, то песок постепенно пересыпается из верхней части в нижнюю, вследствие чего башня поднимается на песочницах вверх. 1 з.п. ф-лы, 2 ил. фиг.Г 1 1293308 Изобретение относится к строительную секцию 3, а песочницы 5 перезаству и может быть использовано при ряжают и переставляют вниз на велин монтаже башен различ ого назначения * чину шага, соответствующего высоте подращиваемой секции. Цель изобретения - упрощение монтажа. В колебательное движение сооружеНа фиг. 1 изображена монтируемая ние можно привести разными способабашня, общий вид; на фиг. 2 - разми, например с помощью разнонаправрез А-А на фиг. 1. ленных канатов, одни концы которых Монтируемая башня 1 состоит из прикреплены к верху башни, а вторые конструктивных элементов 2, образую- 10 натягиваются установленными на щих секции 3, и опирается в процессе расстоянии от сооружения лебедками: монтажа на фундамент 4 посредством установкой наверху башни устройства шаговых устройств 5, прикрепленных наподобие карусели с эксцентричным одной своей частью к секции 3, а нижгрузом, причем если в процессе монними концами при помощи шарниров 6 - 15 тажа подобрать такую скорость вращек фундаменту 4. ния, что ее частота совпадает с собственной частотой сооружения, то процесс подъема будет производиться Монтаж башни осуществляют следуюв режиме резонанса, т.е. минимальщим образом. , 20 ного расхода энергии. Источником Верхнюю секцию башни при помощи колебательной энергии может служить источника колебаний (не показан) также, например, отрезок аэродинаприводят в колебательное движение, мического профиля, закрепленного нав процессе которого башня наклоняверху монтируемого сооружения и исется в разные стороны. При этом шаго25 пользующего энергию ветра, и т.д. вые устройства 5, например Песочницы, со стороны наклона оказываются сжатыми, а с противоположной стороны растянутыми. Поскольку шаговое устройство 5 является упором при сжатии и увеличивает длину при растяжении, башня при каждом колебательном движении поднимается вверх. При этом в песочнице 5, на которую в данный момент воздействует растягивающее усилие, песок пересыпается из верхней части в нижнюю. Поскольку при колебательном движении песочницы 5 оказываются попеременно под действием усилий растяжения и сжатия, то во всех них песок постепенно пересыпается из верхней части в нижнюю, вследствие чего башня 1 поднимается на песочницах вверх. После подъема башни 1 на высоту секции под нее подставляют очеред/• Таким образом, в комплекте монтажного оборудования не требуются такие сложные в изготовлении и эксплуатации устройства, как полис30 пасты и домкратные установки. Ф о р м у л а и з о б р е т е н и я 1. Способ монтажа башни методом 35 подращивания, включающий последовательный подъем ее секций шаговыми устройствами на высоту подращиваемых секций, о т л и ч а ю щ и й с я тем, что, с целью упрощения монтажа, 40 при подъеме смонтированному участку башни сообщают колебания относительно вертикальной оси с попеременным опиранием на шаговые устройства. 2. Способ по п. 1, о т л и ч а ю 45 щ и й с я тем, что в качестве шаговых устройств используют песочницы. 1293308 A-A Фиг. 2 Редактор М. Петрова Составитель Н. Лобанов t Техред И.Попович Корректор С.Черни Заказ 355/32 Тираж 666 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
