Контейнер для збору побутових відходів

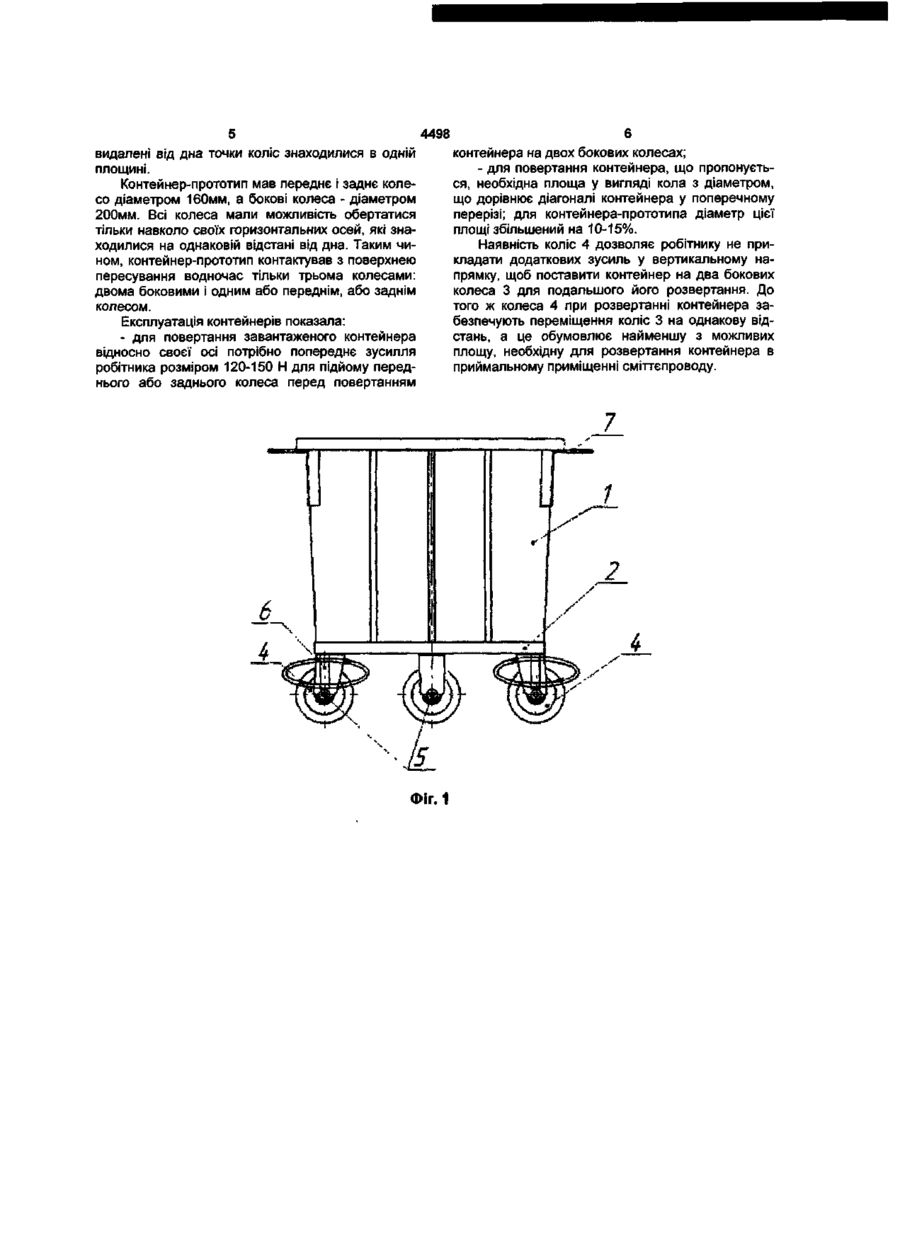

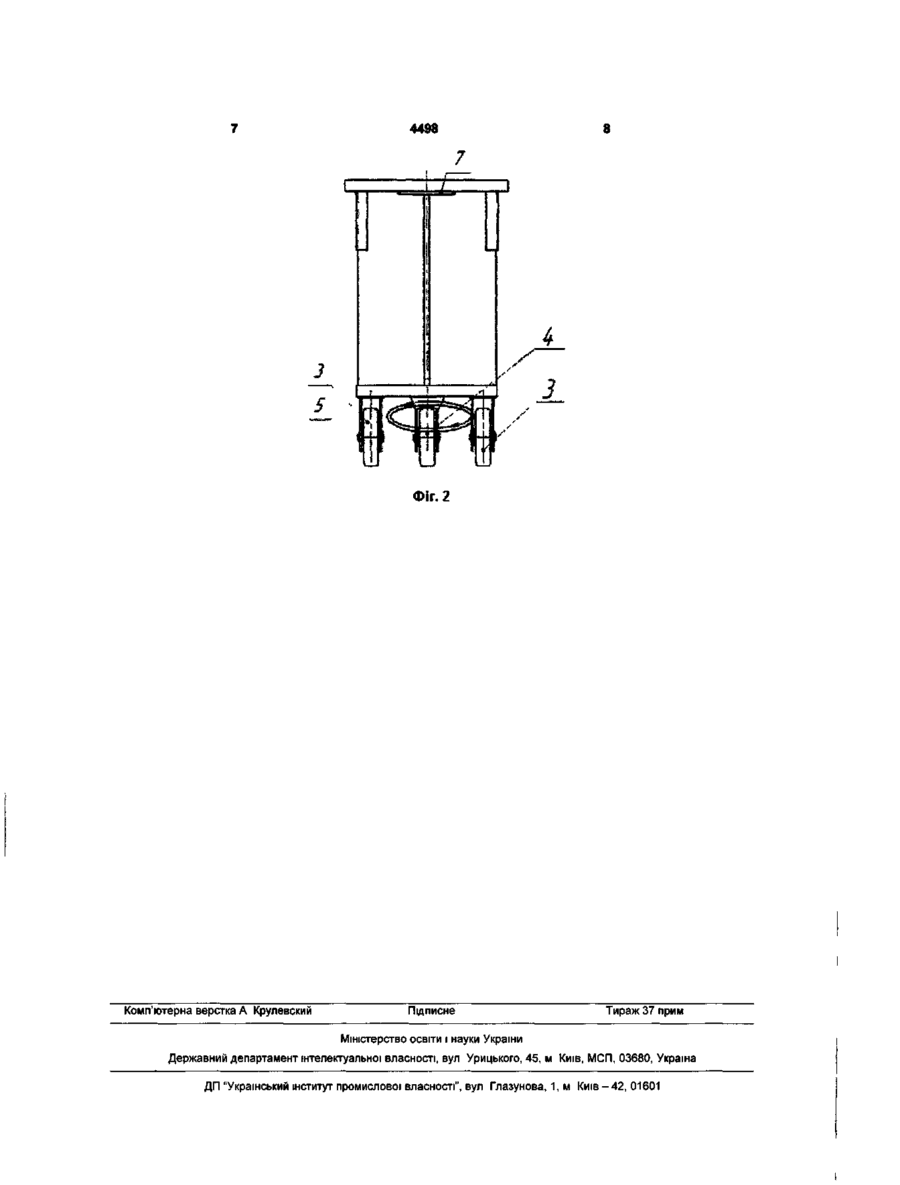

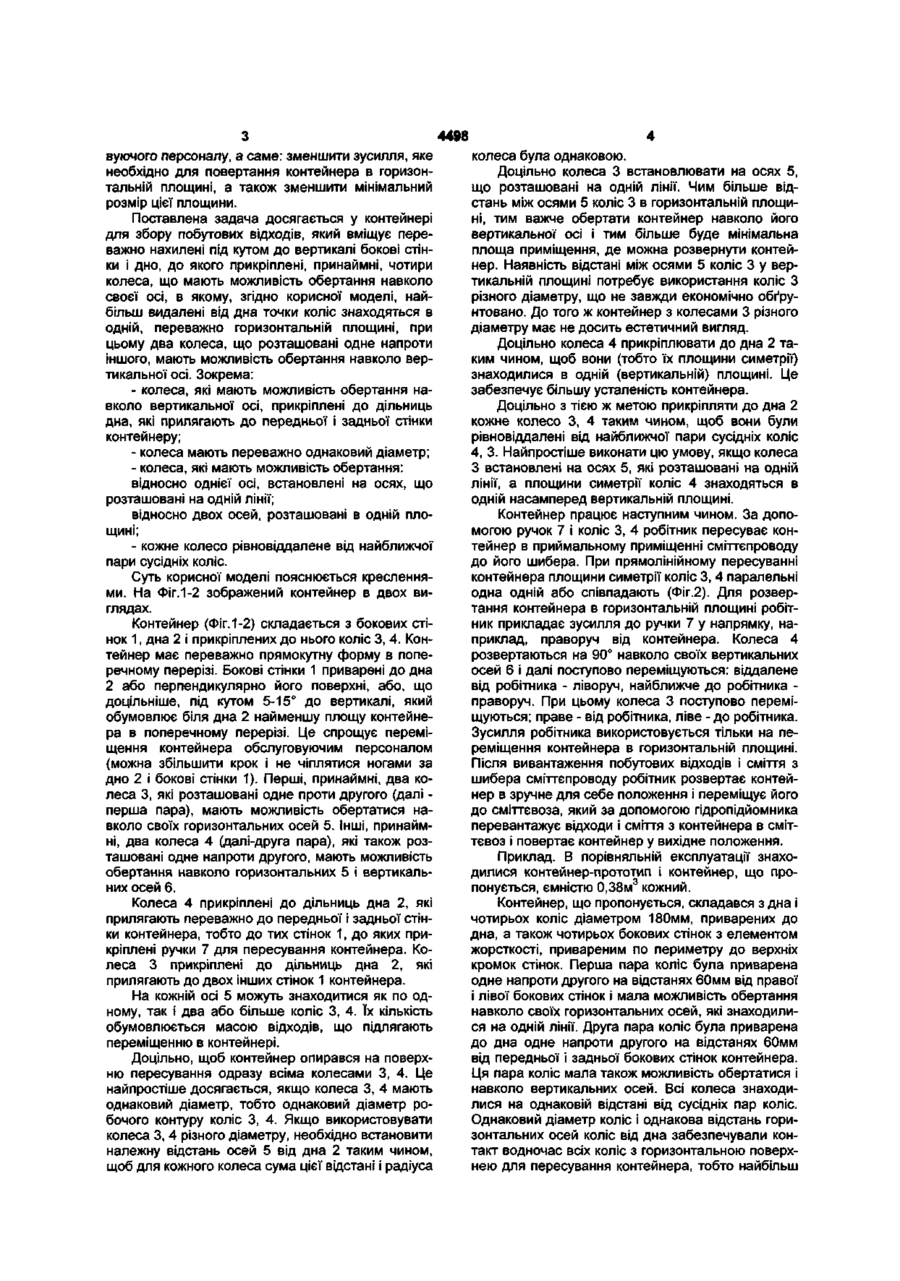

1 Контейнер для збору побутових ВІДХОДІВ, який містить бокові стінки, що переважно нахилені під кутом до вертикалі, і дно, до якого прикріплені принаймні чотири колеса, що мають можливість обертання навколо своєї осі, який відрізняється тим, що найбільш віддалені від дна точки коліс знаходяться в одній, переважно горизонтальній площині, при цьому два колеса, що розташовані Корисна модель належить до комунального господарства і може бути використана для збору і транспортування твердих, сипких і рідинних вантажів, насамперед, побутових ВІДХОДІВ ВІД сміттєпроводу до сміттєвоза Відомий контейнер для збору, зберігання і транспортування вибухонебезпечних побутових ВІДХОДІВ, який складається з дна, циліндричної стінки і кришки (http //nustali ru/products/bank/containe htm) Але використовувати цей контейнер для вивантаження сміття зі сміттєпроводу, транспортування і навантаження з нього сміття в сміттєвоз незручно, тому що цьому заважає наявність кришки і відсутність коліс Відомий вибраний в якості прототипу як найбільш близьке по технічній суті рішення контейнер для збору побутових ВІДХОДІВ, який містить нахилені під кутом 5-15° до вертикалі бокові стінки і дно, до якого прикріплені чотири попарно однакових колеса Діаметр пари бокових коліс перевищує діаметр пари коліс, що розташовані спереду і ззаду (ГОСТ 26257-64) Колеса мають змогу оберта одне напроти іншого, мають можливість обертання навколо вертикальної осі 2 Контейнер за п 1, який відрізняється тим, що колеса, які мають можливість обертання навколо вертикальної осі, прикріплені до ділянок дна, які прилягають до передньої і задньої стінок контейнера 3 Контейнер за п 1, який відрізняється тим, що колеса мають однаковий діаметр 4 Контейнер за п 1, який відрізняється тим, що колеса, які мають можливість обертання відносно однієї осі, встановлені на осях, що розташовані на ОДНІЙ ЛІНИ 5 Контейнер за п 1, який відрізняється тим, що колеса, які мають можливість обертання відносно двох осей, розташовані в одній площині 6 Контейнер за пп 4, 5, який відрізняється тим, що кожне колесо рівновіддалене від найближчої пари сусідніх коліс тися навколо своєї осі і таким чином прямолінійно пересувати контейнер При цьому контейнер контактує з поверхнею пересування трьома колесами (двома боковими і якимось одним переднім або заднім) Якщо контейнер треба повернути, його повертають навколо осей бокових коліс, поки трете колесо не вийде з контакту з поверхнею пересування Далі контейнер повертають в горизонтальній площині, опускають до контакту третім колесом поверхні пересування і продовжують прямолінійне пересування Недоліком контейнера є погіршені умови користування ним для обслуговуючого персоналу, що пов'язано з - необхідністю прикладання значних зусиль для обертання контейнера навколо осей бокових коліс, - незручністю повертання контейнера на двох колесах в тісних умовах сміттєприймального приміщення висотного будинку В основу корисної моделі поставлено задачу шляхом вдосконалення конструкції контейнера поліпшити умови його експлуатації для обслуго 00 4498 вуючого персоналу, а саме: зменшити зусилля, яке необхідно для повертання контейнера в горизонтальній площині, а також зменшити мінімальний розмір цієї площини. Поставлена задача досягається у контейнері для збору побутових відходів, який вміщує переважно нахилені під кутом до вертикалі бокові стінки і дно, до якого прикріплені, принаймні, чотири колеса, що мають можливість обертання навколо своєї осі, в якому, згідно корисної моделі, найбільш видалені від дна точки коліс знаходяться в одній, переважно горизонтальній площині, при цьому два колеса, що розташовані одне напроти іншого, мають можливість обертання навколо вертикальної осі. Зокрема: - колеса, які мають можливість обертання навколо вертикальної осі, прикріплені до дільниць дна, які прилягають до передньої і задньої стінки контейнеру; - колеса мають переважно однаковий діаметр; - колеса, які мають можливість обертання: відносно однієї осі, встановлені на осях, що розташовані на одній лінії; відносно двох осей, розташовані в одній площині; - кожне колесо рівновіддалене від найближчої пари сусідніх коліс. Суть корисної моделі пояснюється кресленнями. На Фіг. 1-2 зображений контейнер в двох виглядах. Контейнер (Фіг. 1-2) складається з бокових стінок 1, дна 2 і прикріплених до нього коліс 3, 4. Контейнер має переважно прямокутну форму в поперечному перерізі. Бокові стінки 1 приварені до дна 2 або перпендикулярно його поверхні, або, що доцільніше, під кутом 5-15° до вертикалі, який обумовлює біля дна 2 найменшу площу контейнера в поперечному перерізі. Це спрощує переміщення контейнера обслуговуючим персоналом (можна збільшити крок і не чіплятися ногами за дно 2 і бокові стінки 1). Перші, принаймні, два колеса 3, які розташовані одне проти другого (далі перша пара), мають можливість обертатися навколо своїх горизонтальних осей 5. Інші, принаймні, два колеса 4 (далі-друга пара), які також розташовані одне напроти другого, мають можливість обертання навколо горизонтальних 5 і вертикальних осей 6. Колеса 4 прикріплені до дільниць дна 2, які прилягають переважно до передньої і задньої стінки контейнера, тобто до тих стінок 1, до яких прикріплені ручки 7 для пересування контейнера. Колеса 3 прикріплені до дільниць дна 2, які прилягають до двох інших стінок 1 контейнера. На кожній осі 5 можуть знаходитися як по одному, так і два або більше коліс 3, 4. їх кількість обумовлюється масою відходів, що підлягають переміщенню в контейнері. Доцільно, щоб контейнер опирався на поверхню пересування одразу всіма колесами 3, 4. Це найпростіше досягається, якщо колеса 3, 4 мають однаковий діаметр, тобто однаковий діаметр робочого контуру коліс 3, 4. Якщо використовувати колеса 3, 4 різного діаметру, необхідно встановити належну відстань осей 5 від дна 2 таким чином, щоб для кожного колеса сума цієї відстані і радіуса колеса була однаковою. Доцільно колеса 3 встановлювати на осях 5, що розташовані на одній лінії. Чим більше відстань між осями 5 коліс 3 в горизонтальній площині, тим важче обертати контейнер навколо його вертикальної осі і тим більше буде мінімальна площа приміщення, де можна розвернути контейнер. Наявність відстані між осями 5 коліс 3 у вертикальній площині потребує використання коліс З різного діаметру, що не завжди економічно обґрунтовано. До того ж контейнер з колесами 3 різного діаметру має не досить естетичний вигляд. Доцільно колеса 4 прикріплювати до дна 2 таким чином, щоб вони (тобто їх площини симетрії) знаходилися в одній (вертикальній) площині. Це забезпечує більшу усталеність контейнера. Доцільно з тією ж метою прикріпляти до дна 2 кожне колесо 3, 4 таким чином, щоб вони були рівновіддалені від найближчої пари сусідніх коліс 4, 3. Найпростіше виконати цю умову, якщо колеса З встановлені на осях 5, які розташовані на одній лінії, а площини симетрії коліс 4 знаходяться в одній насамперед вертикальній площині. Контейнер працює наступним чином. За допомогою ручок 7 і коліс 3, 4 робітник пересуває контейнер в приймальному приміщенні сміттєпроводу до його шибера. При прямолінійному пересуванні контейнера площини симетрії коліс 3, 4 паралельні одна одній або співпадають (Фіг.2). Для розвертання контейнера в горизонтальній площині робітник прикладає зусилля до ручки 7 у напрямку, наприклад, праворуч від контейнера. Колеса 4 розвертаються на 90° навколо своїх вертикальних осей 6 і далі поступово переміщуються: віддалене від робітника - ліворуч, найближче до робітника праворуч. При цьому колеса 3 поступово переміщуються; праве - від робітника, ліве - до робітника. Зусилля робітника використовується тільки на переміщення контейнера в горизонтальній площині. Після вивантаження побутових відходів і сміття з шибера сміттєпроводу робітник розвертає контейнер в зручне для себе положення і переміщує його до сміттєвоза, який за допомогою гідропідйомника перевантажує відходи і сміття з контейнера в сміттєвоз і повертає контейнер у вихідне положення. Приклад. В порівняльній експлуатації знаходилися контейнер-прототип і контейнер, що пропонується, ємністю 0,38м3 кожний. Контейнер, що пропонується, складався з дна і чотирьох коліс діаметром 180мм, приварених до дна, а також чотирьох бокових стінок з елементом жорсткості, привареним по периметру до верхніх кромок стінок. Перша пара коліс була приварена одне напроти другого на відстанях 60мм від правої і лівої бокових стінок і мала можливість обертання навколо своїх горизонтальних осей, які знаходилися на одній лінії. Друга пара коліс була приварена до дна одне напроти другого на відстанях 60мм від передньої і задньої бокових стінок контейнера. Ця пара коліс мала також можливість обертатися і навколо вертикальних осей. Всі колеса знаходилися на однаковій відстані від сусідніх пар коліс. Однаковий діаметр коліс і однакова відстань горизонтальних осей коліс від дна забезпечували контакт водночас всіх коліс з горизонтальною поверхнею для пересування контейнера, тобто найбільш 4498 видалені від дна точки коліс знаходилися в одній площині. Контейнер-прототип мав переднє і заднє колесо діаметром 160мм, а бокові колеса - діаметром 200мм. Всі колеса мали можливість обертатися тільки навколо своїх горизонтальних осей, які знаходилися на однаковій відстані від дна. Таким чином, контейнер-прототип контактував з поверхнею пересування водночас тільки трьома колесами: двома боковими і одним або переднім, або заднім колесом. Експлуатація контейнерів показала: - для повертання завантаженого контейнера відносно своєї осі потрібно попереднє зусилля робітника розміром 120-150 Н для підйому переднього або заднього колеса перед повертанням контейнера на двох бокових колесах; - для повертання контейнера, що пропонується, необхідна площа у вигляді кола з діаметром, що дорівнює діагоналі контейнера у поперечному перерізі; для контейнера-прототипа діаметр цієї площі збільшений на 10-15%. Наявність коліс 4 дозволяє робітнику не прикладати додаткових зусиль у вертикальному напрямку, щоб поставити контейнер на два бокових колеса 3 для подальшого його розвертання. До того ж колеса 4 при розвертанні контейнера забезпечують переміщення коліс 3 на однакову відстань, а це обумовлює найменшу з можливих площу, необхідну для розвертання контейнера в приймальному приміщенні сміттєпроводу. 7 4498 7 З Фіг. 2 Комп'ютерна верстка А Крулевский Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
