Спосіб виявлення нафтогазоносних інтервалів в свердловинах з тонкошаруватим типом розрізу

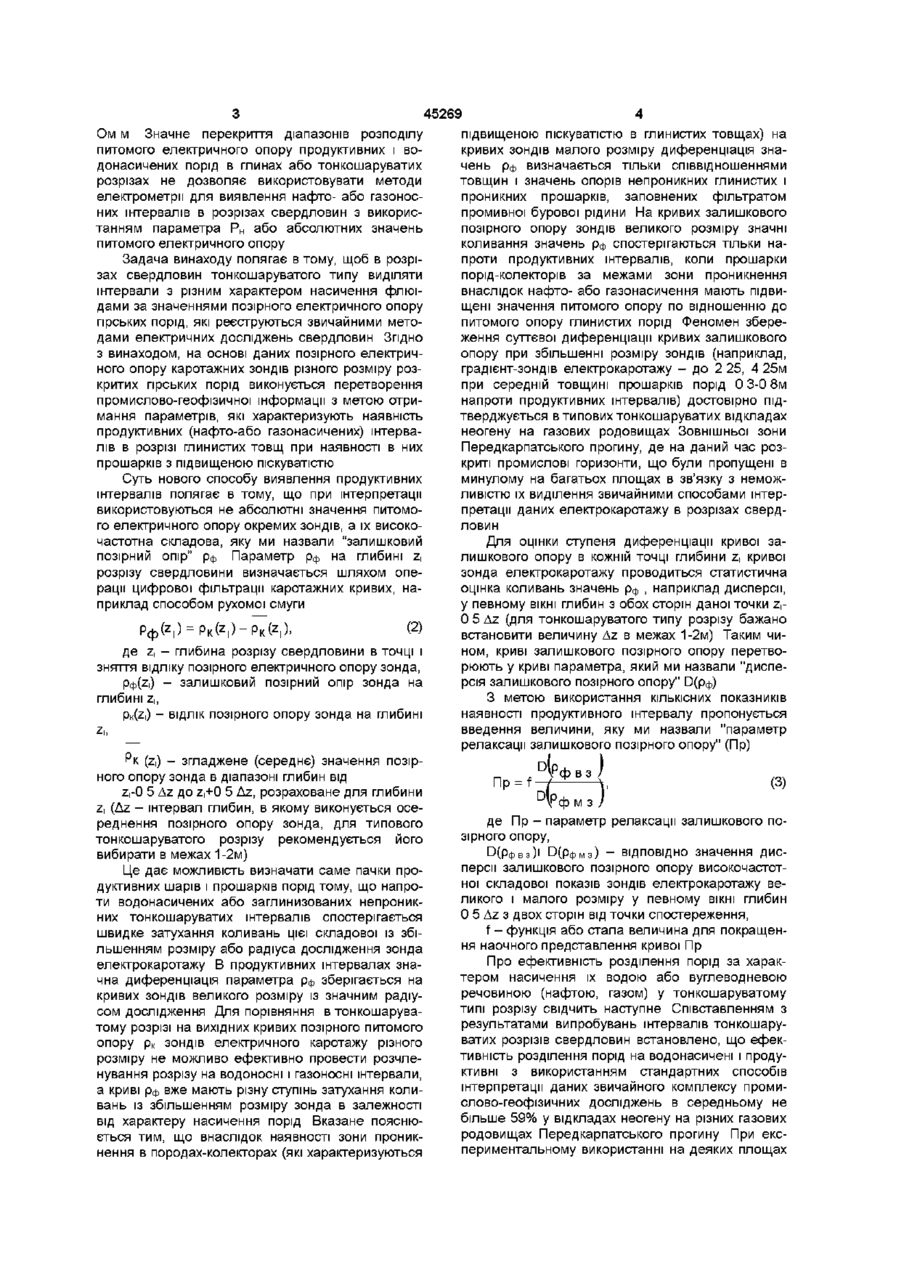

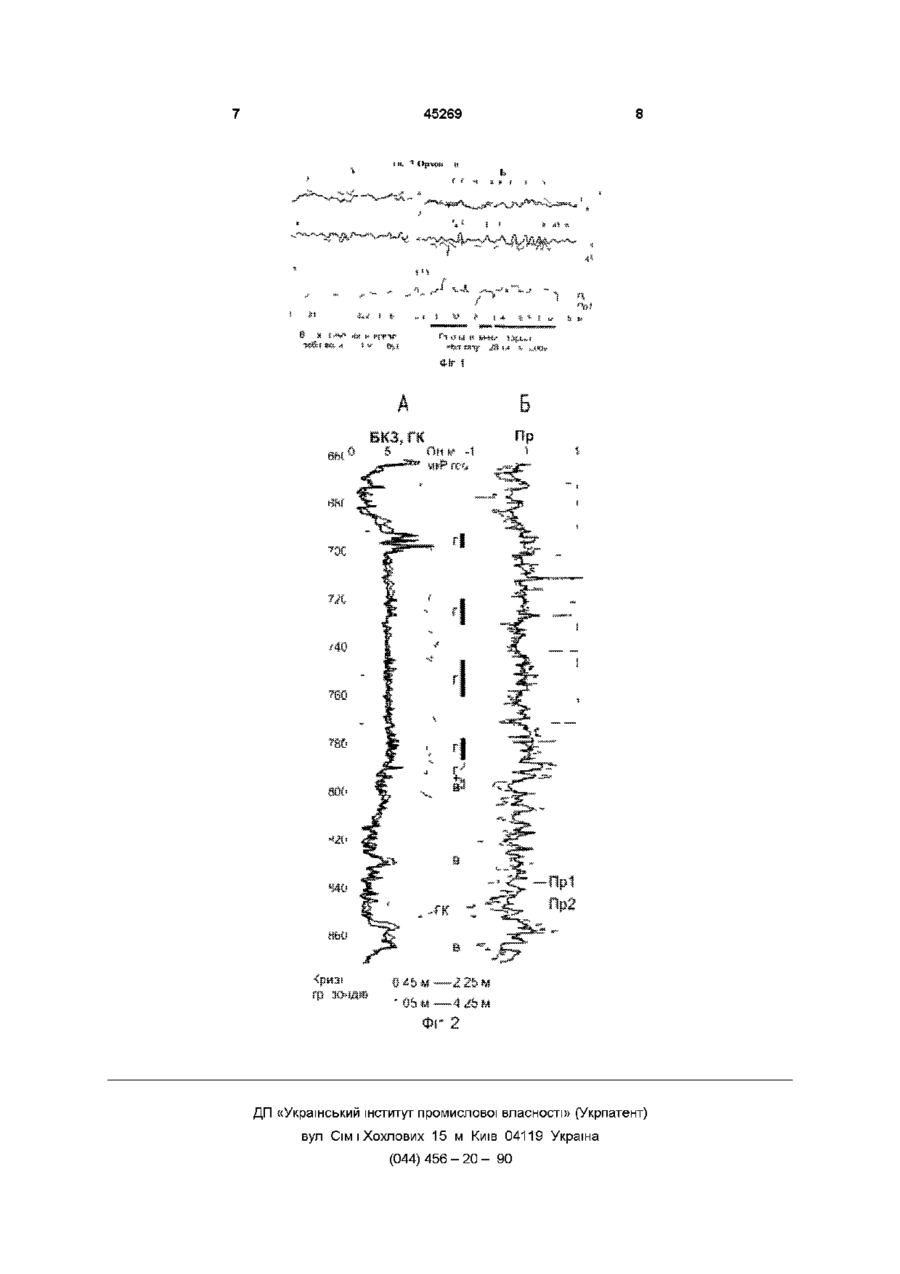

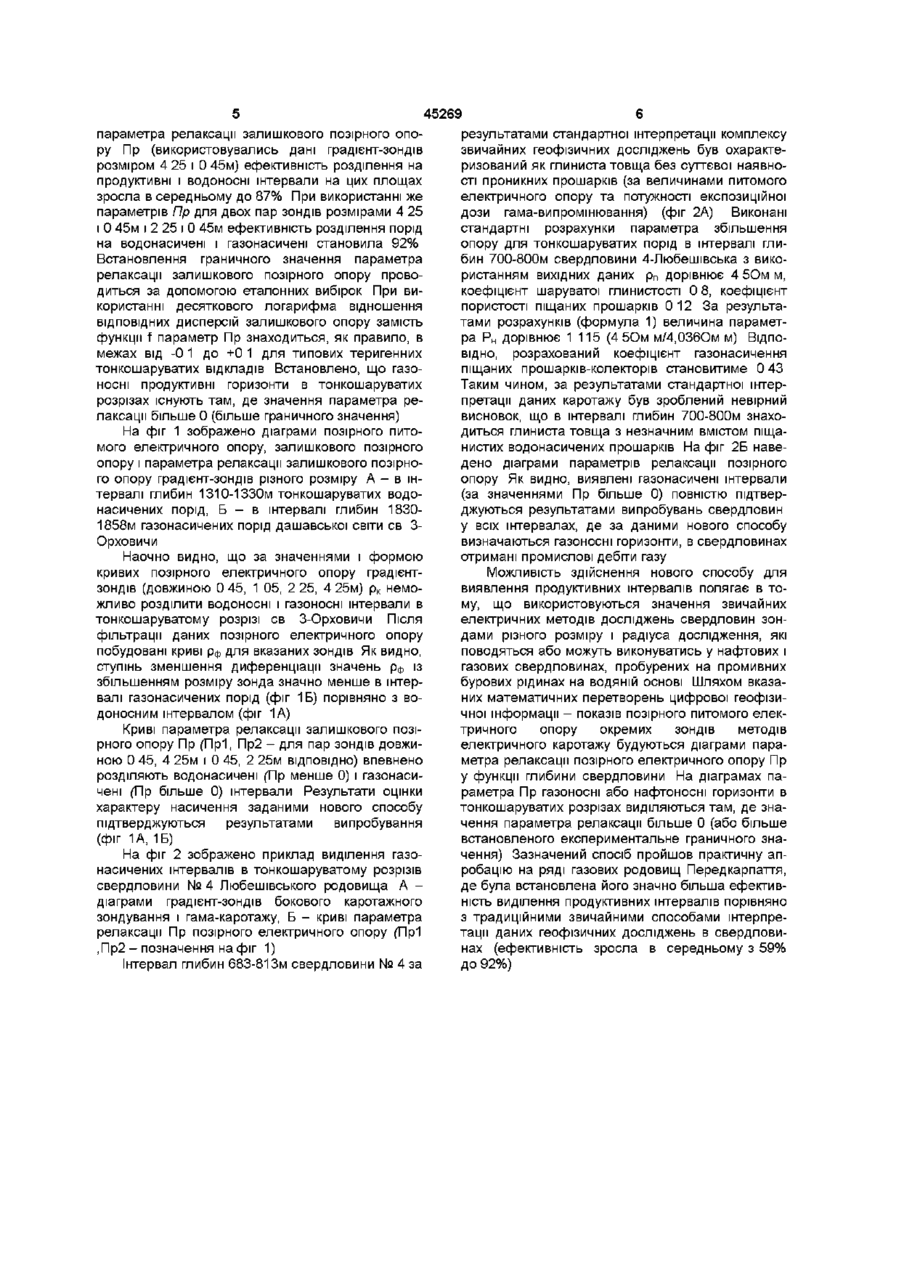

Спосіб виявлення нафтогазоносних інтервалів в свердловинах з тонкошаруватим типом розрізу, в якому використовують значення питомого електричного опору гірських порід, який відрізняється тим, що застосовують відношення дисперсій високочастотної складової позірного питомого опору двох зондів електрокаротажу різного розміру, яке визначає нафтогазонасичені інтервали в розрізі свердловини Спосіб виявлення нафтогазоносних інтервалів в свердловинах з тонкошаруватим типом розрізу Аналогом винаходу являється спосіб визначення характеру насичення флюїдами породиколектора в розрізі свердловини шляхом визначення величини питомого електричного опору або параметру збільшення опору Цей параметр одержав назву параметра насичення Рн опір окремих прошарків для оцінки характеру насичення порід за формулою (1) Прототип способу - спосіб оцінки характеру насичення гірських порід за даними рп і Рн ефективно використовується для визначення характеру насичення флюїдами гірських порід при умовах їх незначної глинистості і наявності окремих пластів великої товщини (наприклад, більше за розмір великого градієнт-зонда при БКЗ) Практично критичне значення параметру Рн в однорідних слабоглинистих породах при розділенні нафтогазоносних і водонасичених інтервалів дорівнює 6-8 З формули (1) слідує, що ефективність розділення порід-колекторів за характером насичення визначається різницею значень питомого електричного опору водонасичених і нафто- або газонасичених порід Вказаний спосіб виявлення продуктивних газоносних і нафтоносних пластів і інтервалів за даними існуючих електричних методів досліджень дуже слабоефективний в тонкошаруватих розрізах свердловин Це пояснюється відомим ефектом паралельного включення пластів і прошарків малої товщини (по відношенню до довжини зонда) в електричне коло Як наслідок- результуючий питомий електричний опір, якій вимірюється, наближується за величиною до опору основного типу порід розрізу Виміряні в свердловині значення позірного питомого опору в продуктивних і водонасичених тонкошаруватих товщах наближені за величиною до значень, характерних для загального фону глинистих порід і складають, як правило, одиниці Рп вп Рп (1) де рп - питомий електричний опір гірської породи, визначений за даними електричних методів каротажу, Рвп - розрахований питомий електричний опір аналогічної гірської породи при умові 100 % заповнення порового простору пластовою водою, Рп - відносний параметр, що характеризує пористість гірської породи, рв - питомий електричний опір пластової води В практиці промислово-геофізичних робіт величину питомого електричного опору гірських порід рп визначають за даними бокового каротажного зондування (БКЗ) або за даними інших електричних методів з використанням зондів великого радіуса дослідження і ВІДПОВІДНО малої роздільної здатності по вертикалі 3 цього випливає, що можливість визначення значень рп пластів різної товщини обмежується розмірами великих зондів електричного каротажу, і в тонкошаруватих розрізах неможливо визначити питомий електричний (О ю 45269 підвищеною піскуватістю в глинистих товщах) на кривих зондів малого розміру диференціація значень рф визначається тільки співвідношеннями товщин і значень опорів непроникних глинистих і проникних прошарків, заповнених фільтратом промивної бурової рідини На кривих залишкового позірного опору зондів великого розміру значні коливання значень рф спостерігаються тільки напроти продуктивних інтервалів, коли прошарки порід-колекторів за межами зони проникнення внаслідок нафто- або газонасичення мають підвищені значення питомого опору по відношенню до питомого опору глинистих порід Феномен збереження суттєвої диференціації кривих залишкового опору при збільшенні розміру зондів (наприклад, градієнт-зондів еле ктро каротажу - до 2 25, 4 25м при середній товщині прошарків порід 0 3-0 8м напроти продуктивних інтервалів) достовірно підтверджується в типових тонкошаруватих відкладах неогену на газових родовищах Зовнішньої зони Передкарпатського прогину, де на даний час розкриті промислові горизонти, що були пропущені в минулому на багатьох площах в зв'язку з неможСуть нового способу виявлення продуктивних ливістю їх виділення звичайними способами інтерінтервалів полягає в тому, що при інтерпретації претації даних еле ктро каротажу в розрізах свердвикористовуються не абсолютні значення питомоловин го електричного опору окремих зондів, а їх високочастотна складова, яку ми назвали "залишковий Для оцінки ступеня диференціації кривої запозірний опір" рф Параметр рф на глибині z, лишкового опору в кожній точці глибини Z, кривої розрізу свердловини визначається шляхом опезонда еле ктро каротажу проводиться статистична рації цифрової фільтрації каротажних кривих, наоцінка коливань значень рф , наприклад дисперсії, приклад способом рухомої смуги у певному ВІКНІ глибин з обох сторін даної точки z r 0 5 Дг (для тонкошаруватого типу розрізу бажано встановити величину Дг в межах 1-2м) Таким чином, криві залишкового позірного опору перетводе Z, - глибина розрізу свердловини в точці і рюють у криві параметра, який ми назвали "диспезняття відліку позірного електричного опору зонда, рсія залишкового позірного опору" О(рф) Ptj)(Z|) - залишковий позірний опір зонда на З метою використання КІЛЬКІСНИХ показників ГЛИбИНІ Z|, наявності продуктивного інтервалу пропонується pK(Z|) - ВІДЛІК позірного опору зонда на глибині введення величини, яку ми назвали "параметр Zi, релаксації залишкового позірного опору" (Пр) Рк (г,) - згладжене (середнє) значення позірного опору зонда в діапазоні глибин від уф в з / (3) z r 0 5 Дг до Z|+0 5 Дг, розраховане для глибини \Рфмз z, (Дг - інтервал глибин, в якому виконується осе°(рфмз)' де Пр - параметр релаксації залишкового пореднення позірного опору зонда, для типового зірного опору, тонкошаруватого розрізу рекомендується його О(р ф вз)і О(рфмз) - ВІДПОВІДНО значення дисвибирати в межах 1-2м) персії залишкового позірного опору високочастотЦе дає можливість визначати саме пачки проної складової показів зондів еле ктро каротажу ведуктивних шарів і прошарків порід тому, що напроликого і малого розміру у певному ВІКНІ глибин ти водонасичених або заглинизованих непроник0 5 Дг з двох сторін від точки спостереження, них тонкошаруватих інтервалів спостерігається f - функція або стала величина для покращеншвидке затухання коливань цієї складової із збіня наочного представлення кривої Пр льшенням розміру або радіуса дослідження зонда Про ефективність розділення порід за харакелєктрокаротажу В продуктивних інтервалах знатером насичення їх водою або вуглеводневою чна диференціація параметра рф зберігається на речовиною (нафтою, газом) у тонкошаруватому кривих зондів великого розміру із значним радіутипі розрізу свідчить наступне Співставленням з сом дослідження Для порівняння в тонкошаруварезультатами випробувань інтервалів тонкошарутому розрізі на вихідних кривих позірного питомого ватих розрізів свердловин встановлено, що ефекопору рк зондів електричного каротажу різного тивність розділення порід на водонасичені і продурозміру не можливо ефективно провести розчлективні з використанням стандартних способів нування розрізу на водоносні і газоносні інтервали, інтерпретації даних звичайного комплексу промиа криві рф вже мають різну ступінь затухання колислово-геофізичних досліджень в середньому не вань із збільшенням розміру зонда в залежності більше 59% у відкладах неогену на різних газових від характеру насичення порід Вказане пояснюродовищах Передкарпатського прогину При ексється тим, що внаслідок наявності зони проникпериментальному використанні на деяких площах нення в по род ах-кол е кто pax (які характеризуються Ом м Значне перекриття діапазонів розподілу питомого електричного опору продуктивних і водонасичених порід в глинах або тонкошаруватих розрізах не дозволяє використовувати методи електрометрії для виявлення нафто- або газоносних інтервалів в розрізах свердловин з використанням параметра Рн або абсолютних значень питомого електричного опору Задача винаходу полягає в тому, щоб в розрізах свердловин тонкошаруватого типу виділяти інтервали з різним характером насичення флюїдами за значеннями позірного електричного опору гірських порід, які реєструються звичайними методами електричних досліджень свердловин Згідно з винаходом, на основі даних позірного електричного опору каротажних зондів різного розміру розкритих гірських порід виконується перетворення промислово-геофізичної інформації з метою отримання параметрів, які характеризують наявність продуктивних (нафто-або газонасичених) інтервалів в розрізі глинистих товщ при наявності в них прошарків з підвищеною піскуватістю 45269 параметра релаксації залишкового позірного опорезультатами стандартної інтерпретації комплексу ру Пр (використовувались дані градієнт-зондів звичайних геофізичних досліджень був охарактерозміром 4 25 і 0 45м) ефективність розділення на ризований як глиниста товща без суттєвої наявнопродуктивні і водоносні інтервали на цих площах сті проникних прошарків (за величинами питомого зросла в середньому до 87% При використанні же електричного опору та потужності експозиційної параметрів Пр для двох пар зондів розмірами 4 25 дози гама-випромінювання) (фіг 2А) Виконані і 0 45м і 2 25 і 0 45м ефективність розділення порід стандартні розрахунки параметра збільшення на водонасичені і газонасичені становила 92% опору для тонкошаруватих порід в інтервалі глиВстановлення граничного значення параметра бин 700-800м свердловини 4-Любешівська з викорелаксації залишкового позірного опору провористанням вихідних даних рп дорівнює 4 5Ом м, диться за допомогою еталонних вибірок При викоефіцієнт шаруватої глинистості 0 8, коефіцієнт користанні десяткового логарифма відношення пористості піщаних прошарків 0 12 За результаВІДПОВІДНИХ дисперсій залишкового опору замість тами розрахунків (формула 1) величина параметфункції f параметр Пр знаходиться, як правило, в ра Рн дорівнює 1 115 (4 50м м/4,036Ом м) ВІДПОмежах від -0 1 до +0 1 для типових теригенних ВІДНО, розрахований коефіцієнт газонасичення тонкошаруватих відкладів Встановлено, що газопіщаних прошарків-колекторів становитиме 0 43 носні продуктивні горизонти в тонкошаруватих Таким чином, за результатами стандартної інтеррозрізах існують там, де значення параметра репретації даних каротажу був зроблений невірний лаксації більше 0 (більше граничного значення) висновок, що в інтервалі глибин 700-800м знаходиться глиниста товща з незначним вмістом піщаНа фіг 1 зображено діаграми позірного питонистих водонасичених прошарків На фіг 2Б навемого електричного опору, залишкового позірного дено діаграми параметрів релаксації позірного опору і параметра релаксації залишкового позірноопору Як видно, виявлені газонасичені інтервали го опору градієнт-зондів різного розміру А - в ін(за значеннями Пр більше 0) повністю підтвертервалі глибин 1310-1330м тонкошаруватих вододжуються результатами випробувань свердловин насичених порід, Б - в інтервалі глибин 1830у всіх інтервалах, де за даними нового способу 1858м газонасичених порід дашавської світи св 3визначаються газоносні горизонти, в свердловинах Орховичи отримані промислові дебіти газу Наочно видно, що за значеннями і формою кривих позірного електричного опору градієнтМожливість здійснення нового способу для зондів (довжиною 0 45, 1 05, 2 25, 4 25м) рк немовиявлення продуктивних інтервалів полягає в тожливо розділити водоносні і газоносні інтервали в му, що використовуються значення звичайних тонкошаруватому розрізі св З-Орховичи Після електричних методів досліджень свердловин зонфільтрації даних позірного електричного опору дами різного розміру і радіуса дослідження, які побудовані криві рф для вказаних зондів Як видно, поводяться або можуть виконуватись у нафтових і ступінь зменшення диференціації значень р із ф газових свердловинах, пробурених на промивних збільшенням розміру зонда значно менше в інтербурових рідинах на водяній основі Шляхом вказавалі газонасичених порід (фіг 1Б) порівняно з воних математичних перетворень цифрової геофізидоносним інтервалом (фіг 1А) чної інформації - показів позірного питомого електричного опору окремих зондів методів Криві параметра релаксації залишкового позіелектричного каротажу будуються діаграми парарного опору Пр (Пр1, Пр2 - для пар зондів довжиметра релаксації позірного електричного опору Пр ною 0 45, 4 25м і 0 45, 2 25м ВІДПОВІДНО) впевнено у функції глибини свердловини На діаграмах парозділяють водонасичені (Пр менше 0) і газонасираметра Пр газоносні або нафтоносні горизонти в чені (Пр більше 0) інтервали Результати оцінки тонкошаруватих розрізах виділяються там, де знахарактеру насичення заданими нового способу чення параметра релаксації більше 0 (або більше підтверджуються результатами випробування встановленого експериментальне граничного зна(фіг 1А, 1Б) чення) Зазначений спосіб пройшов практичну апНа фіг 2 зображено приклад виділення газоробацію на ряді газових родовищ Передкарпаття, насичених інтервалів в тонкошаруватому розрізів де була встановлена його значно більша ефективсвердловини № 4 Любешівського родовища А ність виділення продуктивних інтервалів порівняно діаграми градієнт-зондів бокового каротажного з традиційними звичайними способами інтерпрезондування і гам а-каротажу, Б - криві параметра тації даних геофізичних досліджень в свердловирелаксації Пр позірного електричного опору (Пр1 нах (ефективність зросла в середньому з 59% ,Пр2 - позначення на фіг 1) до 92%) Інтервал глибин 683-81 Зм свердловини № 4 за 45269 ДП «Український інститут промислової власності» (Укрпатент) вул Сім і Хохлових 15 м Київ 04119 Україна (044) 456 - 20 - 90
