Спосіб регулювання режиму роботи теплоелектроцентралі

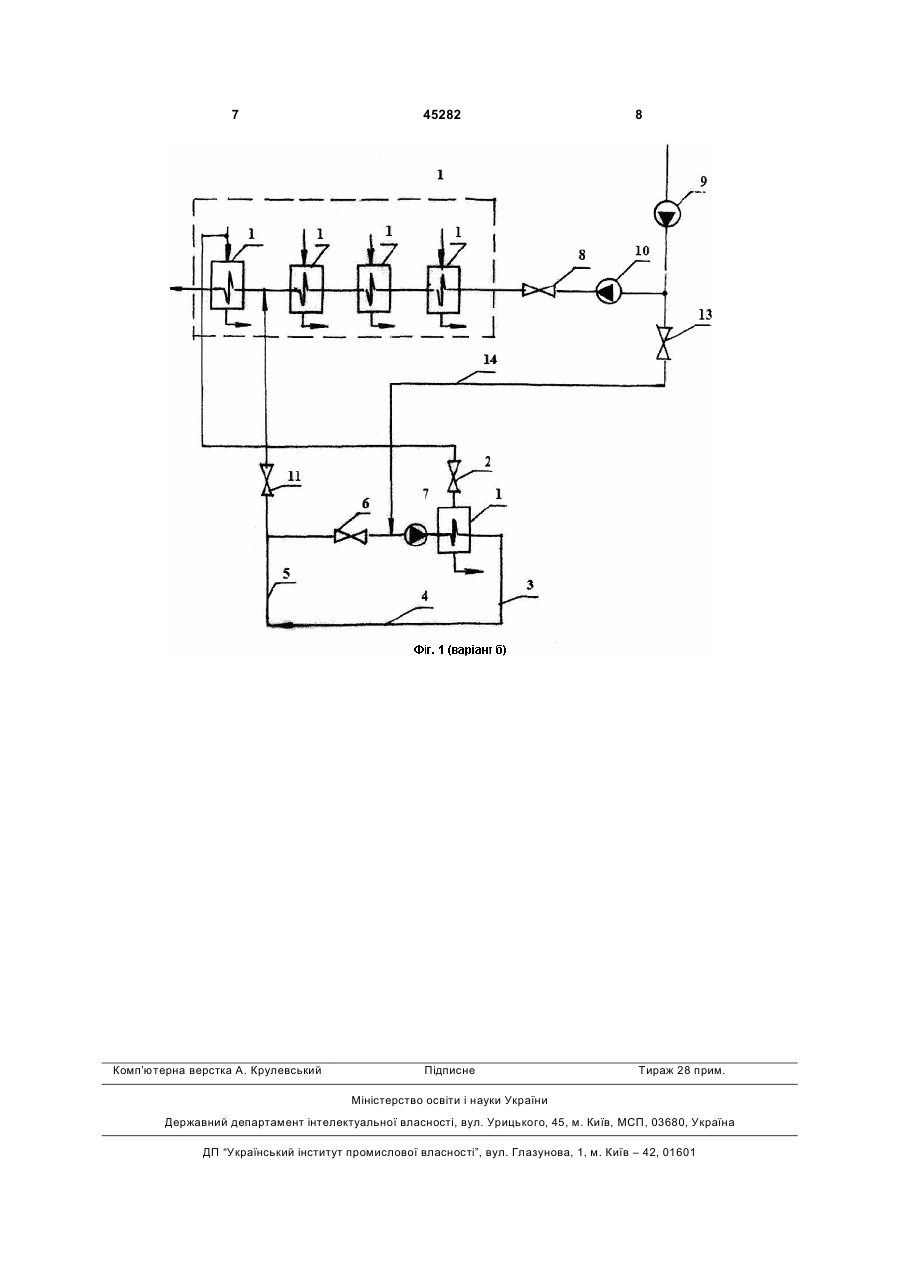

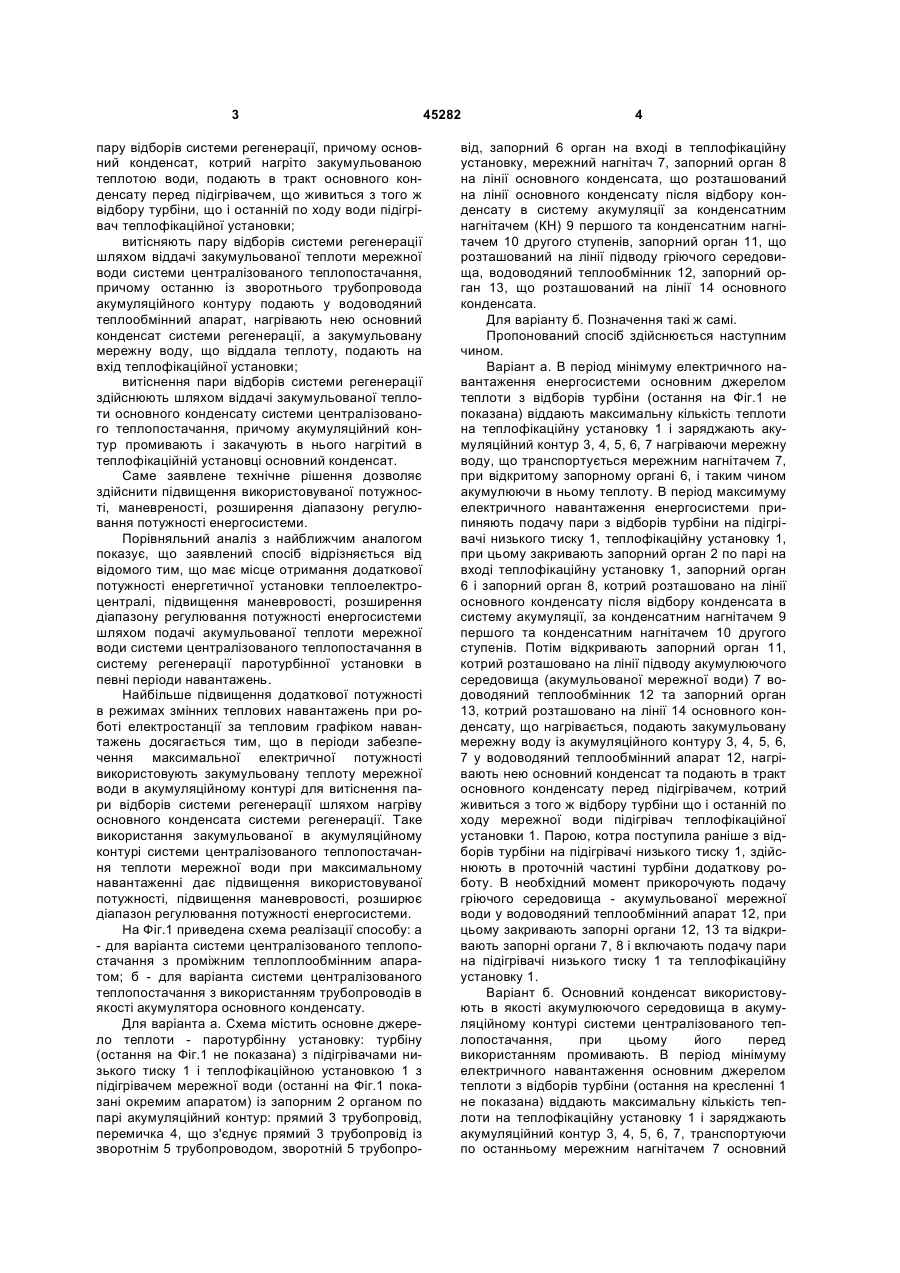

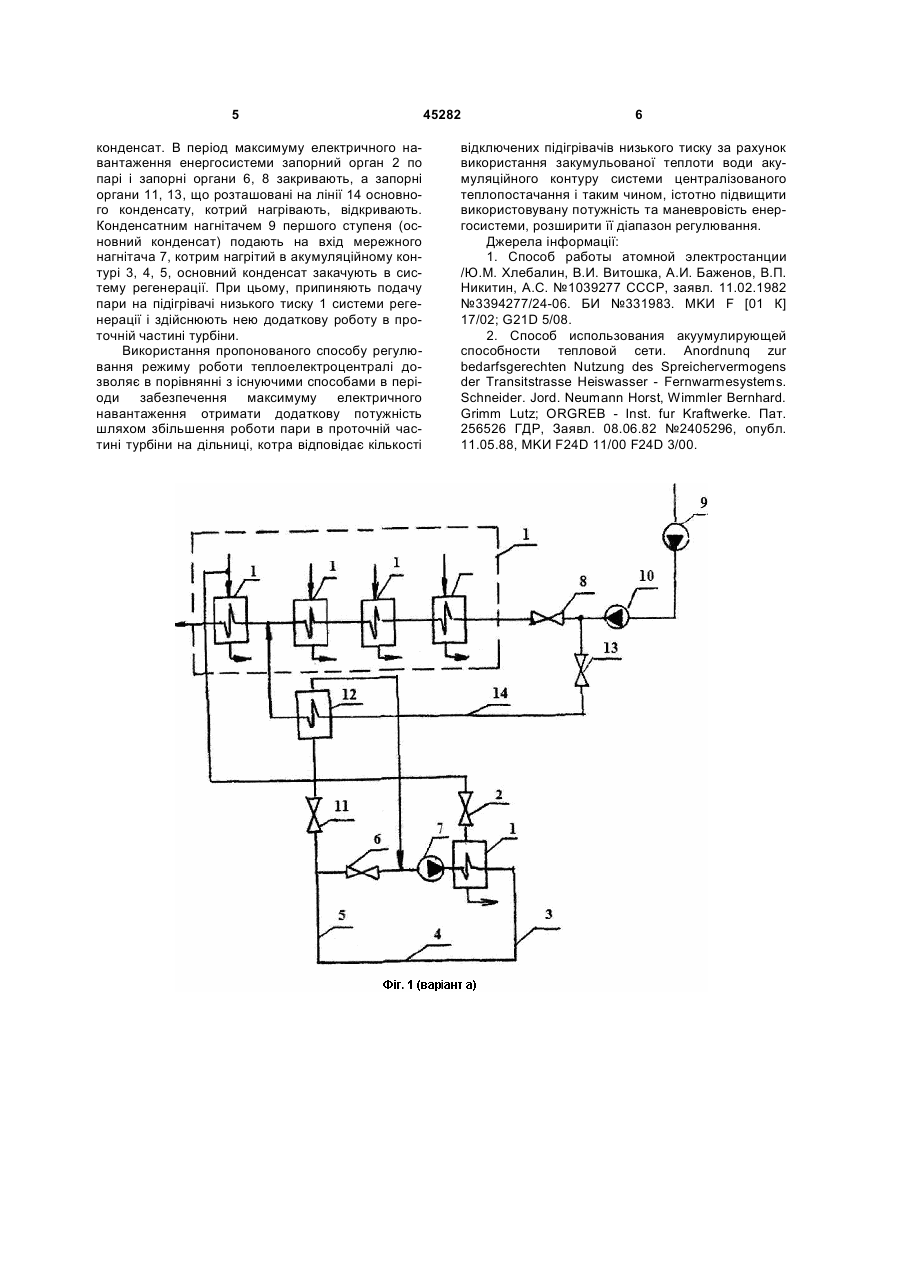

1. Спосіб регулювання режиму роботи теплоелектроцентралі, що включає відпуск теплоти з відборів турбіни і її акумулювання при мінімальному електричному навантаженні в акумуляційному контурі (прямий трубопровід - перемичка, що з'єднує подавальний трубопровід зі зворотним, - зворотний трубопровід - запірний орган - мережний нагнітач системи централізованого теплопостачання), повернення закумульованої теплоти при максимумі електричного навантаження енергосистеми, який відрізняється тим, що закумульованою теплотою води системи централізованого теплопостачання витісняють пару відборів систе U 2 (19) 1 3 пару відборів системи регенерації, причому основний конденсат, котрий нагріто закумульованою теплотою води, подають в тракт основного конденсату перед підігрівачем, що живиться з того ж відбору турбіни, що і останній по ходу води підігрівач теплофікаційної установки; витісняють пару відборів системи регенерації шляхом віддачі закумульованої теплоти мережної води системи централізованого теплопостачання, причому останню із зворотнього трубопровода акумуляційного контуру подають у водоводяний теплообмінний апарат, нагрівають нею основний конденсат системи регенерації, а закумульовану мережну воду, що віддала теплоту, подають на вхід теплофікаційної установки; витіснення пари відборів системи регенерації здійснюють шляхом віддачі закумульованої теплоти основного конденсату системи централізованого теплопостачання, причому акумуляційний контур промивають і закачують в нього нагрітий в теплофікаційній установці основний конденсат. Саме заявлене технічне рішення дозволяє здійснити підвищення використовуваної потужності, маневреності, розширення діапазону регулювання потужності енергосистеми. Порівняльний аналіз з найближчим аналогом показує, що заявлений спосіб відрізняється від відомого тим, що має місце отримання додаткової потужності енергетичної установки теплоелектроцентралі, підвищення маневровості, розширення діапазону регулювання потужності енергосистеми шляхом подачі акумульованої теплоти мережної води системи централізованого теплопостачання в систему регенерації паротурбінної установки в певні періоди навантажень. Найбільше підвищення додаткової потужності в режимах змінних теплових навантажень при роботі електростанції за тепловим графіком навантажень досягається тим, що в періоди забезпечення максимальної електричної потужності використовують закумульовану теплоту мережної води в акумуляційному контурі для витіснення пари відборів системи регенерації шляхом нагріву основного конденсата системи регенерації. Таке використання закумульованої в акумуляційному контурі системи централізованого теплопостачання теплоти мережної води при максимальному навантаженні дає підвищення використовуваної потужності, підвищення маневровості, розширює діапазон регулювання потужності енергосистеми. На Фіг.1 приведена схема реалізації способу: а - для варіанта системи централізованого теплопостачання з проміжним теплоплообмінним апаратом; б - для варіанта системи централізованого теплопостачання з використанням трубопроводів в якості акумулятора основного конденсату. Для варіанта а. Схема містить основне джерело теплоти - паротурбінну установку: турбіну (остання на Фіг.1 не показана) з підігрівачами низького тиску 1 і теплофікаційною установкою 1 з підігрівачем мережної води (останні на Фіг.1 показані окремим апаратом) із запорним 2 органом по парі акумуляційний контур: прямий 3 трубопровід, перемичка 4, що з'єднує прямий 3 трубопровід із зворотнім 5 трубопроводом, зворотній 5 трубопро 45282 4 від, запорний 6 орган на вході в теплофікаційну установку, мережний нагнітач 7, запорний орган 8 на лінії основного конденсата, що розташований на лінії основного конденсату після відбору конденсату в систему акумуляції за конденсатним нагнітачем (КН) 9 першого та конденсатним нагнітачем 10 другого ступенів, запорний орган 11, що розташований на лінії підводу гріючого середовища, водоводяний теплообмінник 12, запорний орган 13, що розташований на лінії 14 основного конденсата. Для варіанту б. Позначення такі ж самі. Пропонований спосіб здійснюється наступним чином. Варіант а. В період мінімуму електричного навантаження енергосистеми основним джерелом теплоти з відборів турбіни (остання на Фіг.1 не показана) віддають максимальну кількість теплоти на теплофікаційну установку 1 і заряджають акумуляційний контур 3, 4, 5, 6, 7 нагріваючи мережну воду, що транспортується мережним нагнітачем 7, при відкритому запорному органі 6, і таким чином акумулюючи в ньому теплоту. В період максимуму електричного навантаження енергосистеми припиняють подачу пари з відборів турбіни на підігрівачі низького тиску 1, теплофікаційну установку 1, при цьому закривають запорний орган 2 по парі на вході теплофікаційну установку 1, запорний орган 6 і запорний орган 8, котрий розташовано на лінії основного конденсату після відбору конденсата в систему акумуляції, за конденсатним нагнітачем 9 першого та конденсатним нагнітачем 10 другого ступенів. Потім відкривають запорний орган 11, котрий розташовано на лінії підводу акумулюючого середовища (акумульованої мережної води) 7 водоводяний теплообмінник 12 та запорний орган 13, котрий розташовано на лінії 14 основного конденсату, що нагрівається, подають закумульовану мережну воду із акумуляційного контуру 3, 4, 5, 6, 7 у водоводяний теплообмінний апарат 12, нагрівають нею основний конденсат та подають в тракт основного конденсату перед підігрівачем, котрий живиться з того ж відбору турбіни що і останній по ходу мережної води підігрівач теплофікаційної установки 1. Парою, котра поступила раніше з відборів турбіни на підігрівачі низького тиску 1, здійснюють в проточній частині турбіни додаткову роботу. В необхідний момент прикорочують подачу гріючого середовища - акумульованої мережної води у водоводяний теплообмінний апарат 12, при цьому закривають запорні органи 12, 13 та відкривають запорні органи 7, 8 і включають подачу пари на підігрівачі низького тиску 1 та теплофікаційну установку 1. Варіант б. Основний конденсат використовують в якості акумулюючого середовища в акумуляційному контурі системи централізованого теплопостачання, при цьому його перед використанням промивають. В період мінімуму електричного навантаження основним джерелом теплоти з відборів турбіни (остання на кресленні 1 не показана) віддають максимальну кількість теплоти на теплофікаційну установку 1 і заряджають акумуляційний контур 3, 4, 5, 6, 7, транспортуючи по останньому мережним нагнітачем 7 основний 5 конденсат. В період максимуму електричного навантаження енергосистеми запорний орган 2 по парі і запорні органи 6, 8 закривають, а запорні органи 11, 13, що розташовані на лінії 14 основного конденсату, котрий нагрівають, відкривають. Конденсатним нагнітачем 9 першого ступеня (основний конденсат) подають на вхід мережного нагнітача 7, котрим нагрітий в акумуляційному контурі 3, 4, 5, основний конденсат закачують в систему регенерації. При цьому, припиняють подачу пари на підігрівачі низького тиску 1 системи регенерації і здійснюють нею додаткову роботу в проточній частині турбіни. Використання пропонованого способу регулювання режиму роботи теплоелектроцентралі дозволяє в порівнянні з існуючими способами в періоди забезпечення максимуму електричного навантаження отримати додаткову потужність шляхом збільшення роботи пари в проточній частині турбіни на дільниці, котра відповідає кількості 45282 6 відключених підігрівачів низького тиску за рахунок використання закумульованої теплоти води акумуляційного контуру системи централізованого теплопостачання і таким чином, істотно підвищити використовувану потужність та маневровість енергосистеми, розширити її діапазон регулювання. Джерела інформації: 1. Способ работы атомной электростанции /Ю.М. Хлебалин, В.И. Витошка, А.И. Баженов, В.П. Никитин, А.С. №1039277 СССР, заявл. 11.02.1982 №3394277/24-06. БИ №331983. MKИ F [01 К] 17/02; G21D 5/08. 2. Способ использования акуумулирующей способности тепловой сети. Anordnunq zur bedarfsgerechten Nutzung des Spreichervermogens der Transitstrasse Heiswasser - Fernwarmesystems. Schneider. Jord. Neumann Horst, Wimmler Bernhard. Grimm Lutz; ORGREB - Inst. fur Kraftwerke. Пат. 256526 ГДР, Заявл. 08.06.82 №2405296, опубл. 11.05.88, MKИ F24D 11/00 F24D 3/00. 7 Комп’ютерна верстка А. Крулевський 45282 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
