Тара-піраміда

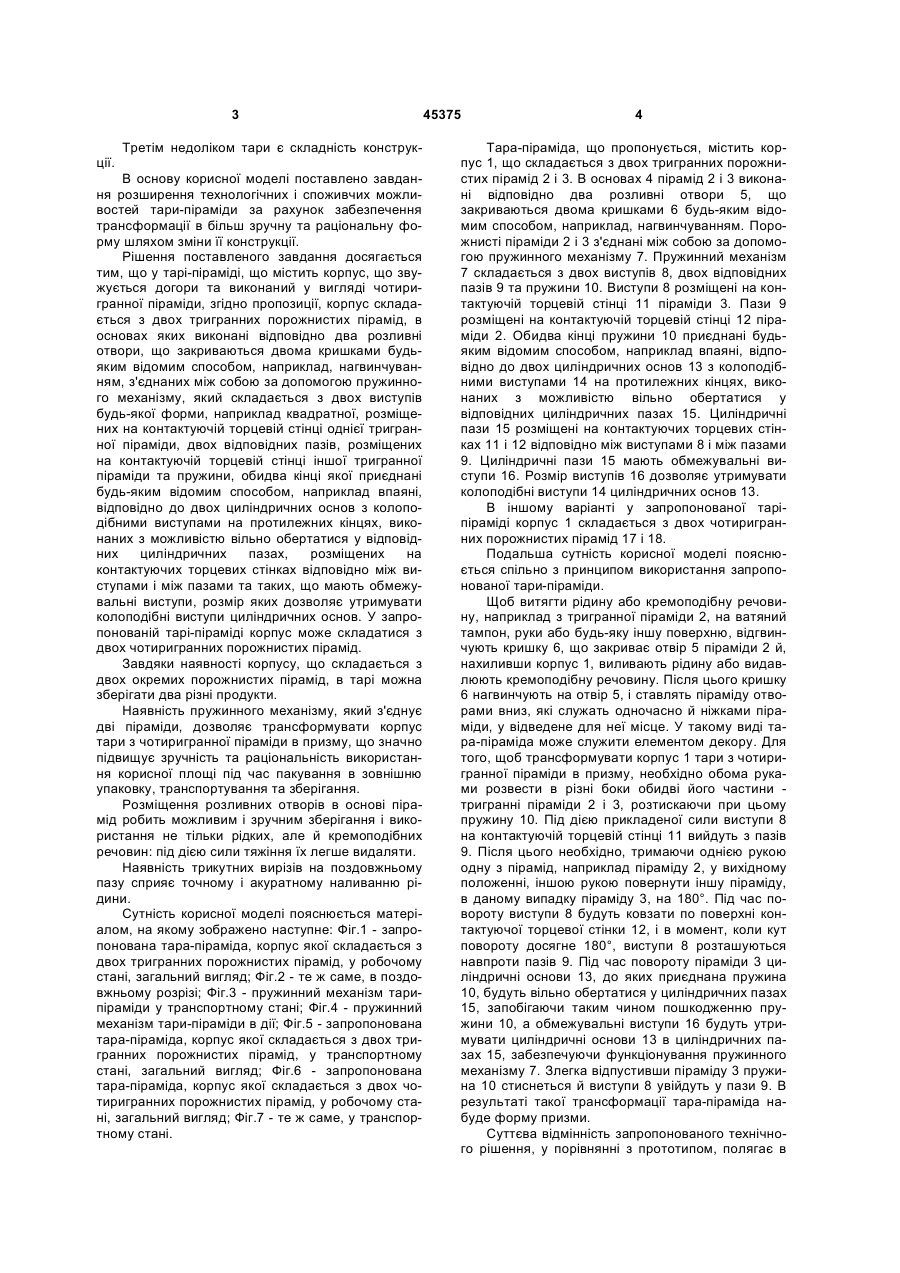

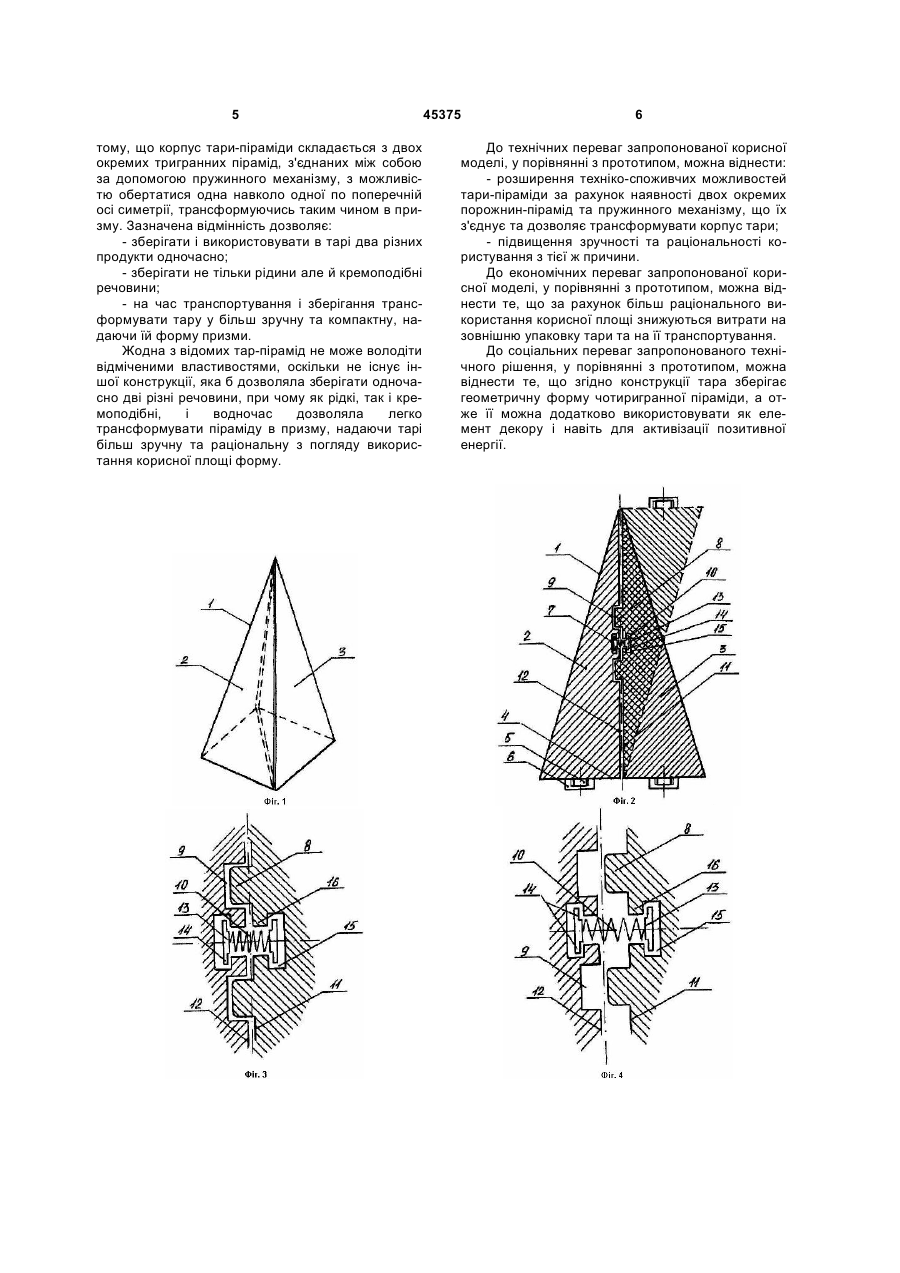

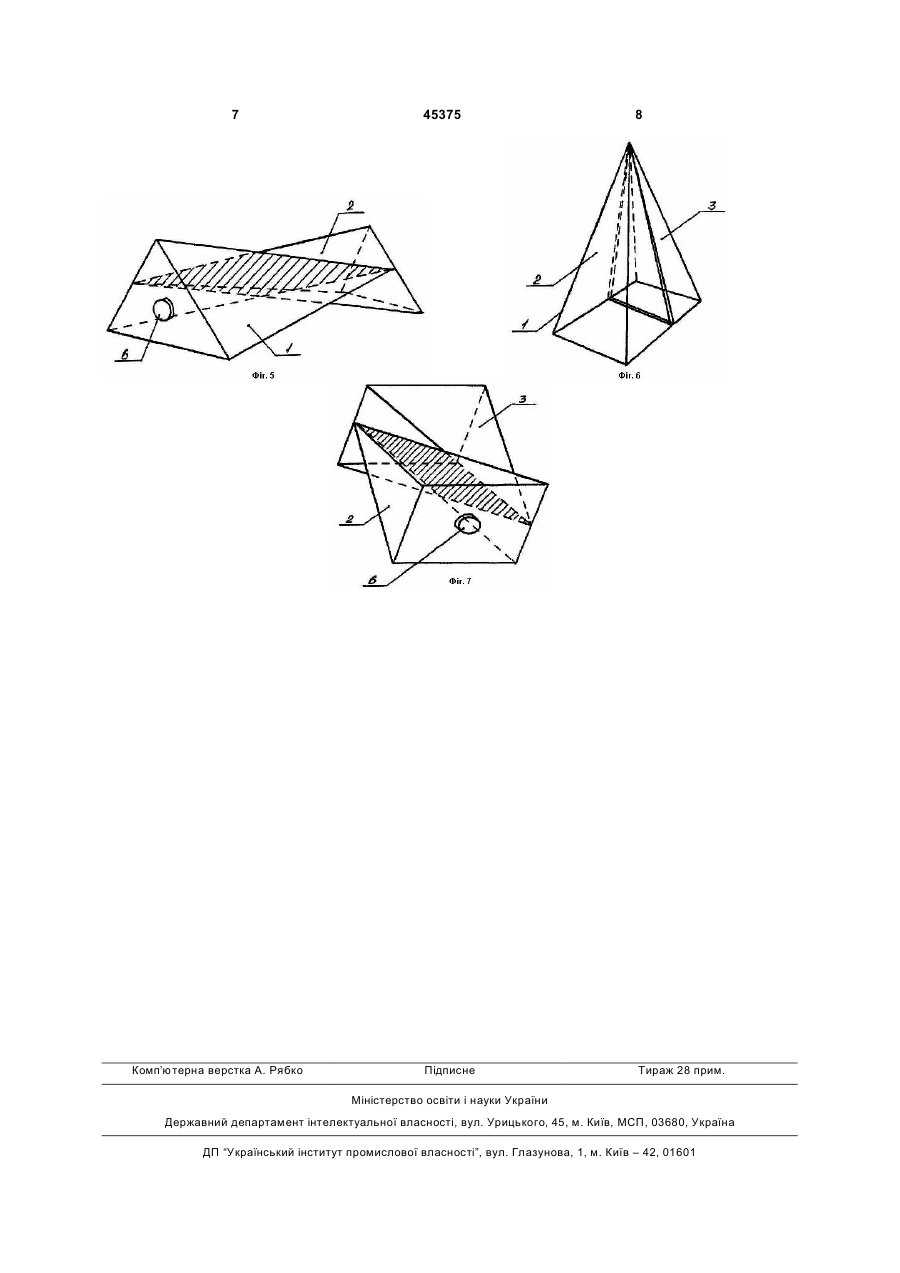

1. Тара-піраміда, що містить корпус, що звужується догори та виконаний у вигляді чотиригранної піраміди, яка відрізняється тим, що корпус складається з двох тригранних порожнистих пірамід, в основах яких виконані відповідно два розливні отвори, що закриваються двома кришками будь-яким відомим способом, наприклад нагвинчуванням, з'єднаних між собою за допомогою пружинного механізму, який складається з двох 3 Третім недоліком тари є складність конструкції. В основу корисної моделі поставлено завдання розширення технологічних і споживчих можливостей тари-піраміди за рахунок забезпечення трансформації в більш зручну та раціональну форму шляхом зміни її конструкції. Рішення поставленого завдання досягається тим, що у тарі-піраміді, що містить корпус, що звужується догори та виконаний у вигляді чотиригранної піраміди, згідно пропозиції, корпус складається з двох тригранних порожнистих пірамід, в основах яких виконані відповідно два розливні отвори, що закриваються двома кришками будьяким відомим способом, наприклад, нагвинчуванням, з'єднаних між собою за допомогою пружинного механізму, який складається з двох виступів будь-якої форми, наприклад квадратної, розміщених на контактуючій торцевій стінці однієї тригранної піраміди, двох відповідних пазів, розміщених на контактуючій торцевій стінці іншої тригранної піраміди та пружини, обидва кінці якої приєднані будь-яким відомим способом, наприклад впаяні, відповідно до двох циліндричних основ з колоподібними виступами на протилежних кінцях, виконаних з можливістю вільно обертатися у відповідних циліндричних пазах, розміщених на контактуючих торцевих стінках відповідно між виступами і між пазами та таких, що мають обмежувальні виступи, розмір яких дозволяє утримувати колоподібні виступи циліндричних основ. У запропонованій тарі-піраміді корпус може складатися з двох чотиригранних порожнистих пірамід. Завдяки наявності корпусу, що складається з двох окремих порожнистих пірамід, в тарі можна зберігати два різні продукти. Наявність пружинного механізму, який з'єднує дві піраміди, дозволяє трансформувати корпус тари з чотиригранної піраміди в призму, що значно підвищує зручність та раціональність використання корисної площі під час пакування в зовнішню упаковку, транспортування та зберігання. Розміщення розливних отворів в основі пірамід робить можливим і зручним зберігання і використання не тільки рідких, але й кремоподібних речовин: під дією сили тяжіння їх легше видаляти. Наявність трикутних вирізів на поздовжньому пазу сприяє точному і акуратному наливанню рідини. Сутність корисної моделі пояснюється матеріалом, на якому зображено наступне: Фіг.1 - запропонована тара-піраміда, корпус якої складається з двох тригранних порожнистих пірамід, у робочому стані, загальний вигляд; Фіг.2 - те ж саме, в поздовжньому розрізі; Фіг.3 - пружинний механізм тарипіраміди у транспортному стані; Фіг.4 - пружинний механізм тари-піраміди в дії; Фіг.5 - запропонована тара-піраміда, корпус якої складається з двох тригранних порожнистих пірамід, у транспортному стані, загальний вигляд; Фіг.6 - запропонована тара-піраміда, корпус якої складається з двох чотиригранних порожнистих пірамід, у робочому стані, загальний вигляд; Фіг.7 - те ж саме, у транспортному стані. 45375 4 Тара-піраміда, що пропонується, містить корпус 1, що складається з двох тригранних порожнистих пірамід 2 і 3. В основах 4 пірамід 2 і 3 виконані відповідно два розливні отвори 5, що закриваються двома кришками 6 будь-яким відомим способом, наприклад, нагвинчуванням. Порожнисті піраміди 2 і 3 з'єднані між собою за допомогою пружинного механізму 7. Пружинний механізм 7 складається з двох виступів 8, двох відповідних пазів 9 та пружини 10. Виступи 8 розміщені на контактуючій торцевій стінці 11 піраміди 3. Пази 9 розміщені на контактуючій торцевій стінці 12 піраміди 2. Обидва кінці пружини 10 приєднані будьяким відомим способом, наприклад впаяні, відповідно до двох циліндричних основ 13 з колоподібними виступами 14 на протилежних кінцях, виконаних з можливістю вільно обертатися у відповідних циліндричних пазах 15. Циліндричні пази 15 розміщені на контактуючих торцевих стінках 11 і 12 відповідно між виступами 8 і між пазами 9. Циліндричні пази 15 мають обмежувальні виступи 16. Розмір виступів 16 дозволяє утримувати колоподібні виступи 14 циліндричних основ 13. В іншому варіанті у запропонованої таріпіраміді корпус 1 складається з двох чотиригранних порожнистих пірамід 17 і 18. Подальша сутність корисної моделі пояснюється спільно з принципом використання запропонованої тари-піраміди. Щоб витягти рідину або кремоподібну речовину, наприклад з тригранної піраміди 2, на ватяний тампон, руки або будь-яку іншу поверхню, відгвинчують кришку 6, що закриває отвір 5 піраміди 2 й, нахиливши корпус 1, виливають рідину або видавлюють кремоподібну речовину. Після цього кришку 6 нагвинчують на отвір 5, і ставлять піраміду отворами вниз, які служать одночасно й ніжками піраміди, у відведене для неї місце. У такому виді тара-піраміда може служити елементом декору. Для того, щоб трансформувати корпус 1 тари з чотиригранної піраміди в призму, необхідно обома руками розвести в різні боки обидві його частини тригранні піраміди 2 і 3, розтискаючи при цьому пружину 10. Під дією прикладеної сили виступи 8 на контактуючій торцевій стінці 11 вийдуть з пазів 9. Після цього необхідно, тримаючи однією рукою одну з пірамід, наприклад піраміду 2, у вихідному положенні, іншою рукою повернути іншу піраміду, в даному випадку піраміду 3, на 180°. Під час повороту виступи 8 будуть ковзати по поверхні контактуючої торцевої стінки 12, і в момент, коли кут повороту досягне 180°, виступи 8 розташуються навпроти пазів 9. Під час повороту піраміди 3 циліндричні основи 13, до яких приєднана пружина 10, будуть вільно обертатися у циліндричних пазах 15, запобігаючи таким чином пошкодженню пружини 10, а обмежувальні виступи 16 будуть утримувати циліндричні основи 13 в циліндричних пазах 15, забезпечуючи функціонування пружинного механізму 7. Злегка відпустивши піраміду 3 пружина 10 стиснеться й виступи 8 увійдуть у пази 9. В результаті такої трансформації тара-піраміда набуде форму призми. Суттєва відмінність запропонованого технічного рішення, у порівнянні з прототипом, полягає в 5 тому, що корпус тари-піраміди складається з двох окремих тригранних пірамід, з'єднаних між собою за допомогою пружинного механізму, з можливістю обертатися одна навколо одної по поперечній осі симетрії, трансформуючись таким чином в призму. Зазначена відмінність дозволяє: - зберігати і використовувати в тарі два різних продукти одночасно; - зберігати не тільки рідини але й кремоподібні речовини; - на час транспортування і зберігання трансформувати тару у більш зручну та компактну, надаючи їй форму призми. Жодна з відомих тар-пірамід не може володіти відміченими властивостями, оскільки не існує іншої конструкції, яка б дозволяла зберігати одночасно дві різні речовини, при чому як рідкі, так і кремоподібні, і водночас дозволяла легко трансформувати піраміду в призму, надаючи тарі більш зручну та раціональну з погляду використання корисної площі форму. 45375 6 До технічних переваг запропонованої корисної моделі, у порівнянні з прототипом, можна віднести: - розширення техніко-споживчих можливостей тари-піраміди за рахунок наявності двох окремих порожнин-пірамід та пружинного механізму, що їх з'єднує та дозволяє трансформувати корпус тари; - підвищення зручності та раціональності користування з тієї ж причини. До економічних переваг запропонованої корисної моделі, у порівнянні з прототипом, можна віднести те, що за рахунок більш раціонального використання корисної площі знижуються витрати на зовнішню упаковку тари та на її транспортування. До соціальних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести те, що згідно конструкції тара зберігає геометричну форму чотиригранної піраміди, а отже її можна додатково використовувати як елемент декору і навіть для активізації позитивної енергії. 7 Комп’ютерна верстка А. Рябко 45375 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
