Контактний водонагрівач

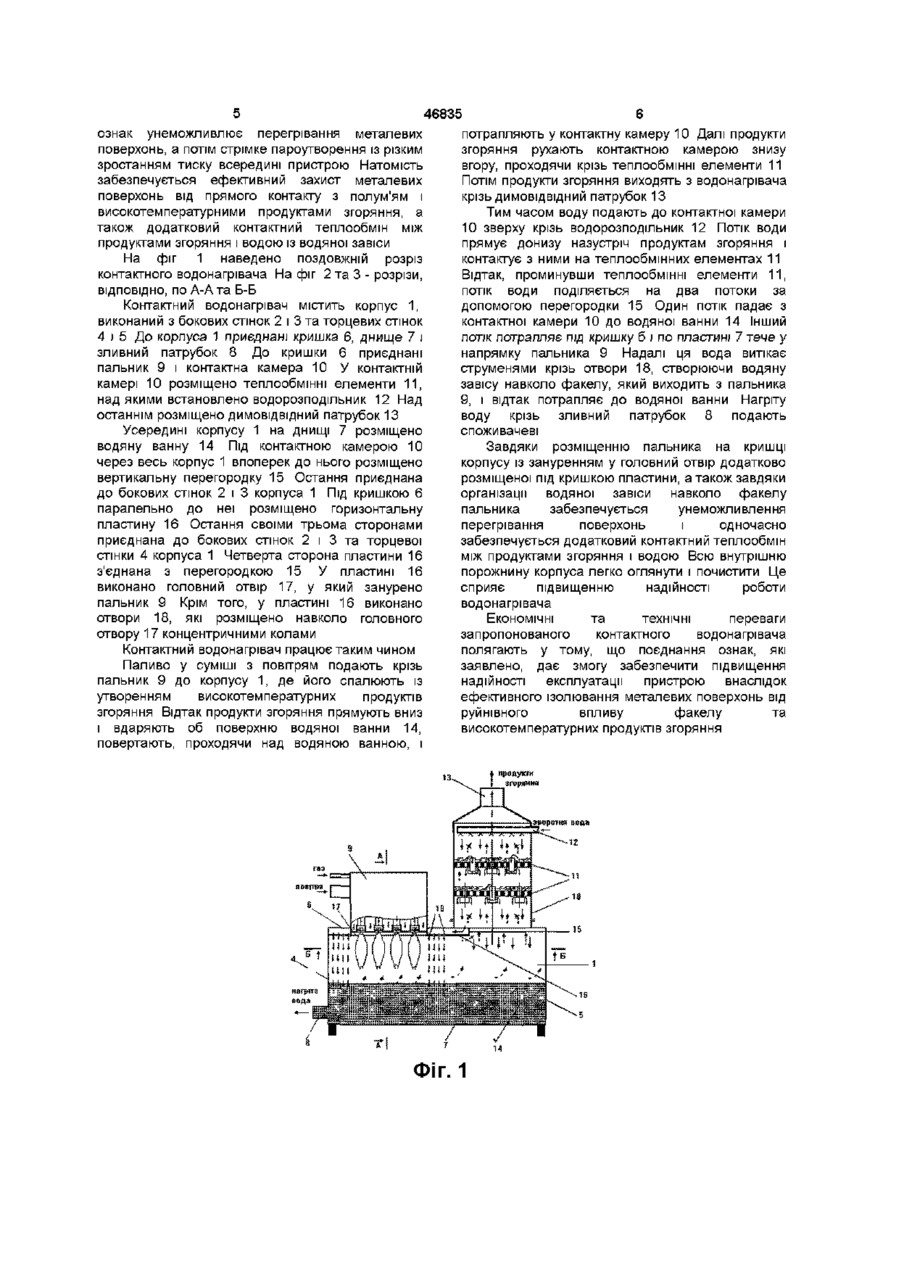

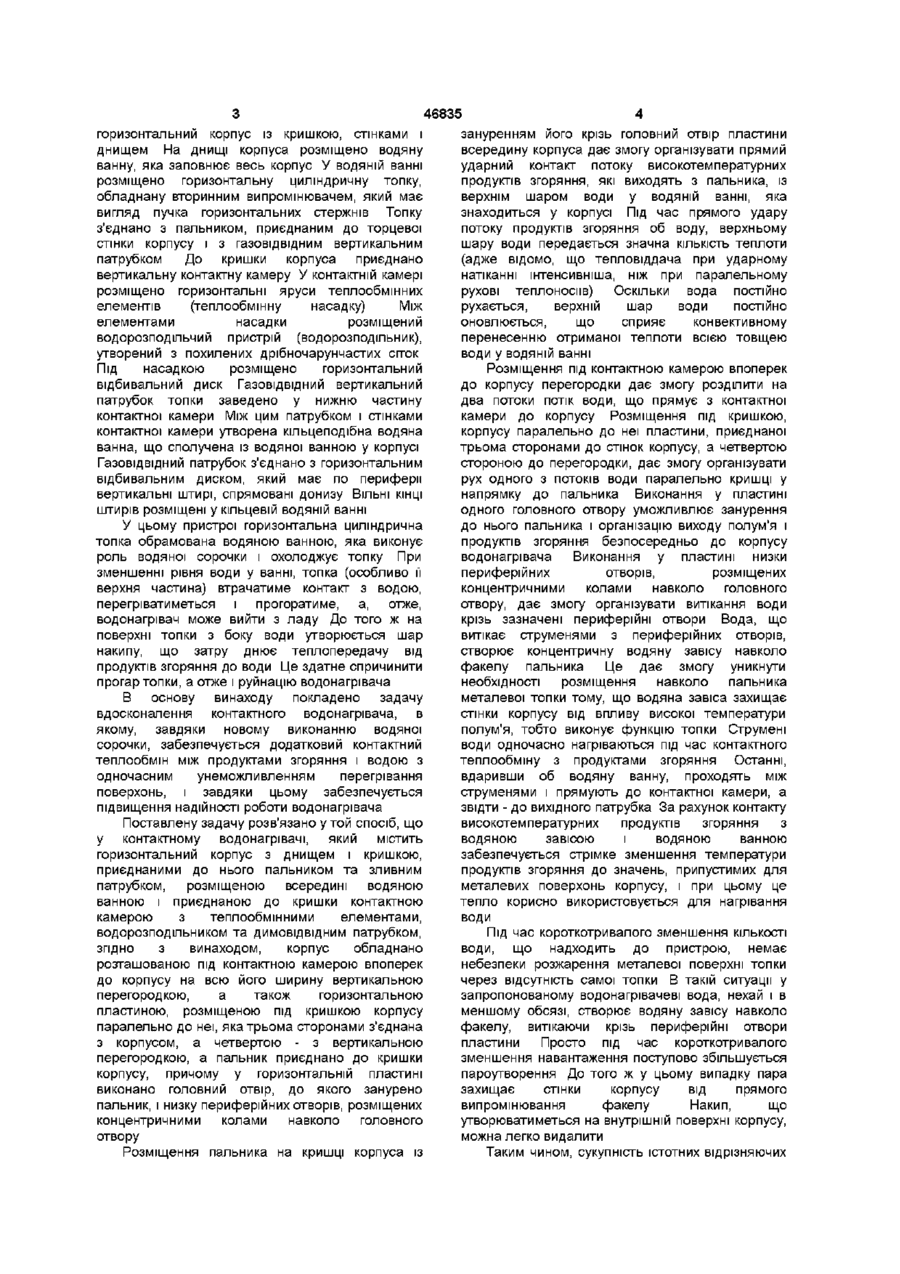

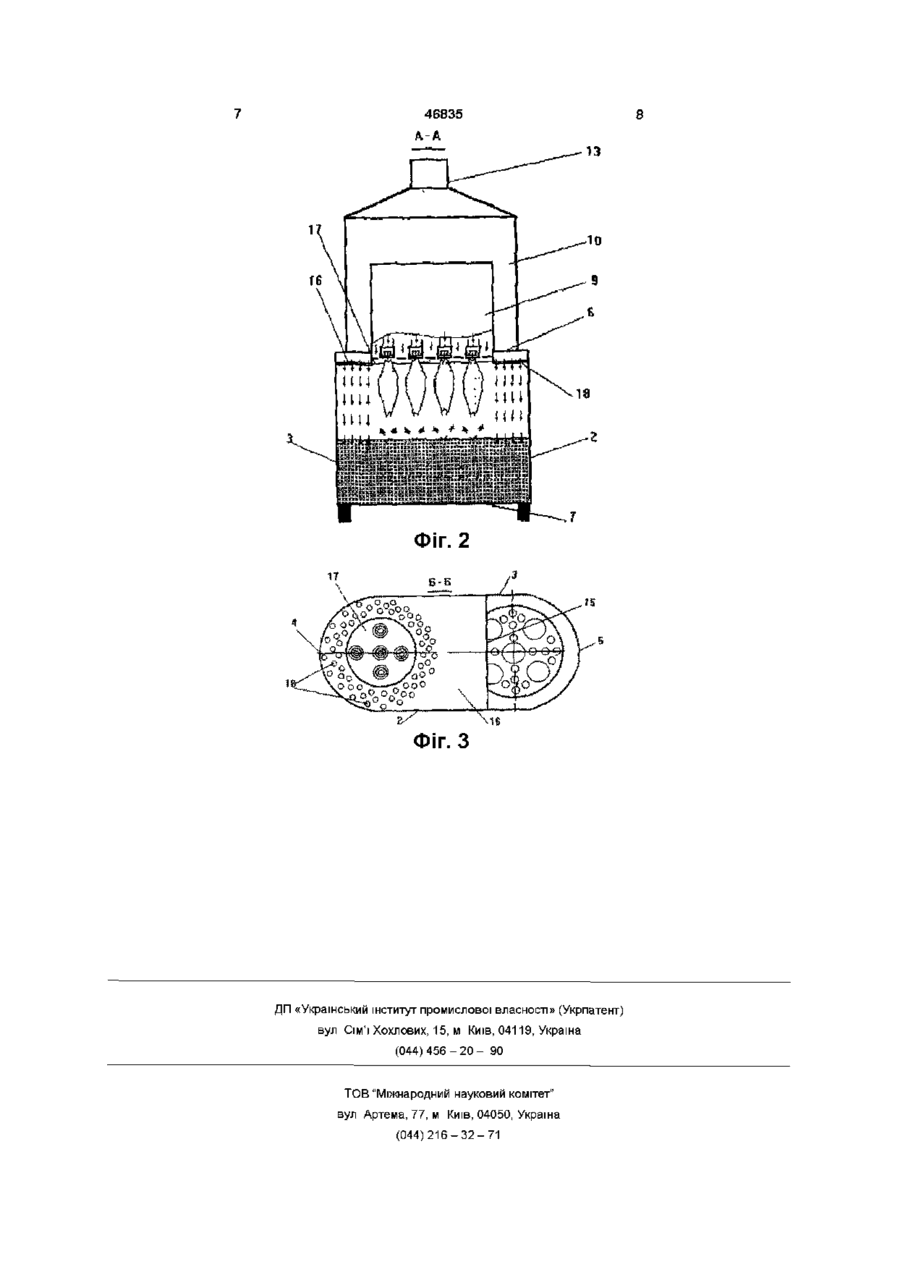

Контактний водонагрівач, що містить горизонтальний корпус з днищем і кришкою, приєднаними до нього пальником та зливним патрубком, розміщеною всередині водяною ванною і приєднаною до кришки контактною камерою з теплообмінними елементами, водорозподільником та ДИМОВІДВІДНИМ патрубком, який відрізняється тим, що корпус обладнано розташованою під контактною камерою впоперек до корпусу на всю його ширину вертикальною перегородкою, а також горизонтальною пластиною, розміщеною під кришкою корпусу паралельно до неї, яка трьома сторонами з'єднана з корпусом, а четвертою - з вертикальною перегородкою, а пальник приєднано до кришки корпусу, причому у горизонтальній пластині виконано головний отвір, до якого занурено пальник, і низку периферійних отворів, розміщених концентричними колами навколо головного отвору о рахунок спалювання палива створюється потік високотемпературних продуктів згоряння Поверхню топки охолоджують водою, щоб запобігти и перегріванню і руйнації Для цього навколо топки створюють водяну сорочку, яка має вигляд заповнених водою кільцевих каналів між топкою і обичайкою та між обичайкою і корпусом Під час зменшення надходження води до такого водонагрівача (наприклад, під час раптового зменшення навантаження чи за інших експлуатаційних причин) топка може перегрітися Відтак, після відновлення надходження води, остання потрапляє на розжарену поверхню топки Стрімке нагрівання води під час контакту із розжареною топкою може призвести до бурхливого пароутворення із стрімким зростанням тиску всередині корпусу До того ж на топці та металевих обичайках утворюється накип, а в концентричних каналах водяної сорочки скупчуються частки бруду, присутнього у воді Існує контактний водонагрівач (Авторське свідоцтво СРСР № 832263 М кл3 F24 H1/10,F28C3/06,23 05 81 , бюл №19), який містить ю CO 00 (О 46835 горизонтальний корпус із кришкою, стінками і зануренням його крізь головний отвір пластини днищем На днищі корпуса розміщено водяну всередину корпуса дає змогу організувати прямий ванну, яка заповнює весь корпус У водяній ванні ударний контакт потоку високотемпературних розміщено горизонтальну циліндричну топку, продуктів згоряння, які виходять з пальника, із обладнану вторинним випромінювачем, який має верхнім шаром води у водяній ванні, яка вигляд пучка горизонтальних стержнів Топку знаходиться у корпусі Під час прямого удару з'єднано з пальником, приєднаним до торцевої потоку продуктів згоряння об воду, верхньому стінки корпусу і з газовідвідним вертикальним шару води передається значна КІЛЬКІСТЬ теплоти патрубком До кришки корпуса приєднано (адже відомо, що тепловіддача при ударному вертикальну контактну камеру У контактній камері натіканні штенсивніша, ніж при паралельному розміщено горизонтальні яруси теплообмінних рухові теплоносіїв) Оскільки вода постійно елементів (теплообмінну насадку) Між рухається, верхній шар води постійно елементами насадки розміщений оновлюється, що сприяє конвективному перенесенню отриманої теплоти всією товщею водорозподільчий пристрій (водорозподільник), води у водяній ванні утворений з похилених дрібночарунчастих сіток Під насадкою розміщено горизонтальний Розміщення під контактною камерою впоперек відбивальний диск Газовідвідний вертикальний до корпусу перегородки дає змогу розділити на патрубок топки заведено у нижню частину два потоки потік води, що прямує з контактної контактної камери Між цим патрубком і стінками камери до корпусу Розміщення під кришкою, контактної камери утворена кільцеподібна водяна корпусу паралельно до неї пластини, приєднаної ванна, що сполучена із водяної ванною у корпусі трьома сторонами до стінок корпусу, а четвертою Газовідвідний патрубок з'єднано з горизонтальним стороною до перегородки, дає змогу організувати відбивальним диском, який має по периферії рух одного з потоків води паралельно кришці у вертикальні штирі, спрямовані донизу ВІЛЬНІ КІНЦІ напрямку до пальника Виконання у пластині штирів розміщені у кільцевій водяній ванні одного головного отвору уможливлює занурення до нього пальника і організацію виходу полум'я і У цьому пристрої горизонтальна циліндрична продуктів згоряння безпосередньо до корпусу топка обрамована водяною ванною, яка виконує водонагрівача Виконання у пластині низки роль водяної сорочки і охолоджує топку При периферійних отворів, розміщених зменшенні рівня води у ванні, топка (особливо її верхня частина) втрачатиме контакт з водою, концентричними колами навколо головного перегріватиметься і прогоратиме, а, отже, отвору, дає змогу організувати витікання води водонагрівач може вийти з ладу До того ж на крізь зазначені периферійні отвори Вода, що поверхні топки з боку води утворюється шар витікає струменями з периферійних отворів, накипу, що затру днює теплопередачу від створює концентричну водяну завісу навколо продуктів згоряння до води Це здатне спричинити факелу пальника Це дає змогу уникнути прогар топки, а отже і руйнацію водонагрівача необхідності розміщення навколо пальника металевої топки тому, що водяна завіса захищає В основу винаходу покладено задачу стінки корпусу від впливу високої температури вдосконалення контактного водонагрівача, в полум'я, тобто виконує функцію топки Струмені якому, завдяки новому виконанню водяної води одночасно нагріваються під час контактного сорочки, забезпечується додатковий контактний теплообміну з продуктами згоряння Останні, теплообмін між продуктами згоряння і водою з вдаривши об водяну ванну, проходять між одночасним унеможливленням перегрівання струменями і прямують до контактної камери, а поверхонь, і завдяки цьому забезпечується звідти - до вихідного патрубка За рахунок контакту підвищення надійності роботи водонагрівача високотемпературних продуктів згоряння з Поставлену задачу розв'язано у той спосіб, що водяною завісою і водяною ванною у контактному водонагрівачі, який містить забезпечується стрімке зменшення температури горизонтальний корпус з днищем і кришкою, продуктів згоряння до значень, припустимих для приєднаними до нього пальником та зливним металевих поверхонь корпусу, і при цьому це патрубком, розміщеною всередині водяною тепло корисно використовується для нагрівання ванною і приєднаною до кришки контактною води камерою з теплообмінними елементами, водорозподільником та ДИМОВІДВІДНИМ патрубком, згідно з винаходом, корпус обладнано розташованою під контактною камерою впоперек до корпусу на всю його ширину вертикальною перегородкою, а також горизонтальною пластиною, розміщеною під кришкою корпусу паралельно до неї, яка трьома сторонами з'єднана з корпусом, а четвертою - з вертикальною перегородкою, а пальник приєднано до кришки корпусу, причому у горизонтальній пластині виконано головний отвір, до якого занурено пальник, і низку периферійних отворів, розміщених концентричними колами навколо головного отвору Розміщення пальника на кришці корпуса із Під час короткотривалого зменшення КІЛЬКОСТІ води, що надходить до пристрою, немає небезпеки розжарення металевої поверхні топки через відсутність самої топки В такій ситуації у запропонованому водонагрівачеві вода, нехай і в меншому обсязі, створює водяну завісу навколо факелу, витікаючи крізь периферійні отвори пластини Просто під час короткотривалого зменшення навантаження поступово збільшується пароутворення До того ж у цьому випадку пара захищає стінки корпусу від прямого випромінювання факелу Накип, що утворюватиметься на внутрішній поверхні корпусу, можна легко видалити Таким чином, сукупність істотних відрізняючих 46835 потрапляють у контактну камеру 10 Далі продукти ознак унеможливлює перегрівання металевих згоряння рухають контактною камерою знизу поверхонь, а потім стрімке пароутворення із різким вгору, проходячи крізь теплообмінні елементи 11 зростанням тиску всередині пристрою Натомість Потім продукти згоряння виходять з водонагрівача забезпечується ефективний захист металевих крізь ДИМОВІДВІДНИЙ патрубок 13 поверхонь від прямого контакту з полум'ям і високотемпературними продуктами згоряння, а Тим часом воду подають до контактної камери також додатковий контактний теплообмін між 10 зверху крізь водорозподільник 12 Потік ВОДИ продуктами згоряння і водою із водяної завіси прямує донизу назустріч продуктам згоряння і контактує з ними на теплообмінних елементах 11 На фіг 1 наведено поздовжній розріз Відтак, проминувши теплообмінні елементи 11, контактного водонагрівача На фіг 2 та 3 - розрізи, потік води поділяється на два потоки за ВІДПОВІДНО, по А-А та Б-Б допомогою перегородки 15 Один потік падає з Контактний водонагрівач містить корпус 1, контактної камери 10 до водяної ванни 14 Інший виконаний з бокових стінок 2 і 3 та торцевих стінок потік потрапляє під кришку б і по пластині 7 тече у 4 і 5 До корпуса 1 приєднані кришка 6, днище 7 і напрямку пальника 9 Надалі ця вода витікає зливний патрубок 8 До кришки 6 приєднані струменями крізь отвори 18, створюючи водяну пальник 9 і контактна камера 10 У контактній завісу навколо факелу, який виходить з пальника камері 10 розміщено теплообмінні елементи 11, 9, і відтак потрапляє до водяної ванни Нагріту над якими встановлено водорозподільник 12 Над воду крізь зливний патрубок 8 подають останнім розміщено ДИМОВІДВІДНИЙ патрубок 13 споживачеві Усередині корпусу 1 на днищі 7 розміщено водяну ванну 14 Під контактною камерою 10 Завдяки розміщенню пальника на кришці через весь корпус 1 впоперек до нього розміщено корпусу із зануренням у головний отвір додатково вертикальну перегородку 15 Остання приєднана розміщеної під кришкою пластини, а також завдяки до бокових стінок 2 і 3 корпуса 1 Під кришкою 6 організації водяної завіси навколо факелу паралельно до неї розміщено горизонтальну пальника забезпечується унеможливлення пластину 16 Остання своїми трьома сторонами перегрівання поверхонь і одночасно приєднана до бокових стінок 2 і 3 та торцевої забезпечується додатковий контактний теплообмін стінки 4 корпуса 1 Четверта сторона пластини 16 між продуктами згоряння і водою Всю внутрішню з'єднана з перегородкою 15 У пластині 16 порожнину корпуса легко оглянути і почистити Це виконано головний отвір 17, у який занурено сприяє підвищенню надійності роботи пальник 9 Крім того, у пластині 16 виконано водонагрівача отвори 18, які розміщено навколо головного ЕКОНОМІЧНІ та технічні переваги отвору 17 концентричними колами запропонованого контактного водонагрівача Контактний водонагрівач працює таким чином полягають у тому, що поєднання ознак, які заявлено, дає змогу забезпечити підвищення Паливо у суміші з повітрям подають крізь надійності експлуатації пристрою внаслідок пальник 9 до корпусу 1, де його спалюють із ефективного ізолювання металевих поверхонь від утворенням високотемпературних продуктів руйнівного впливу факелу та згоряння Відтак продукти згоряння прямують вниз і вдаряють об поверхню водяної ванни 14, високотемпературних продуктів згоряння повертають, проходячи над водяною ванною, і зворотня ее да 12 ФІГ. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
