Спосіб оконтурювання техногенного забруднення грунтових вод нафтопродуктами

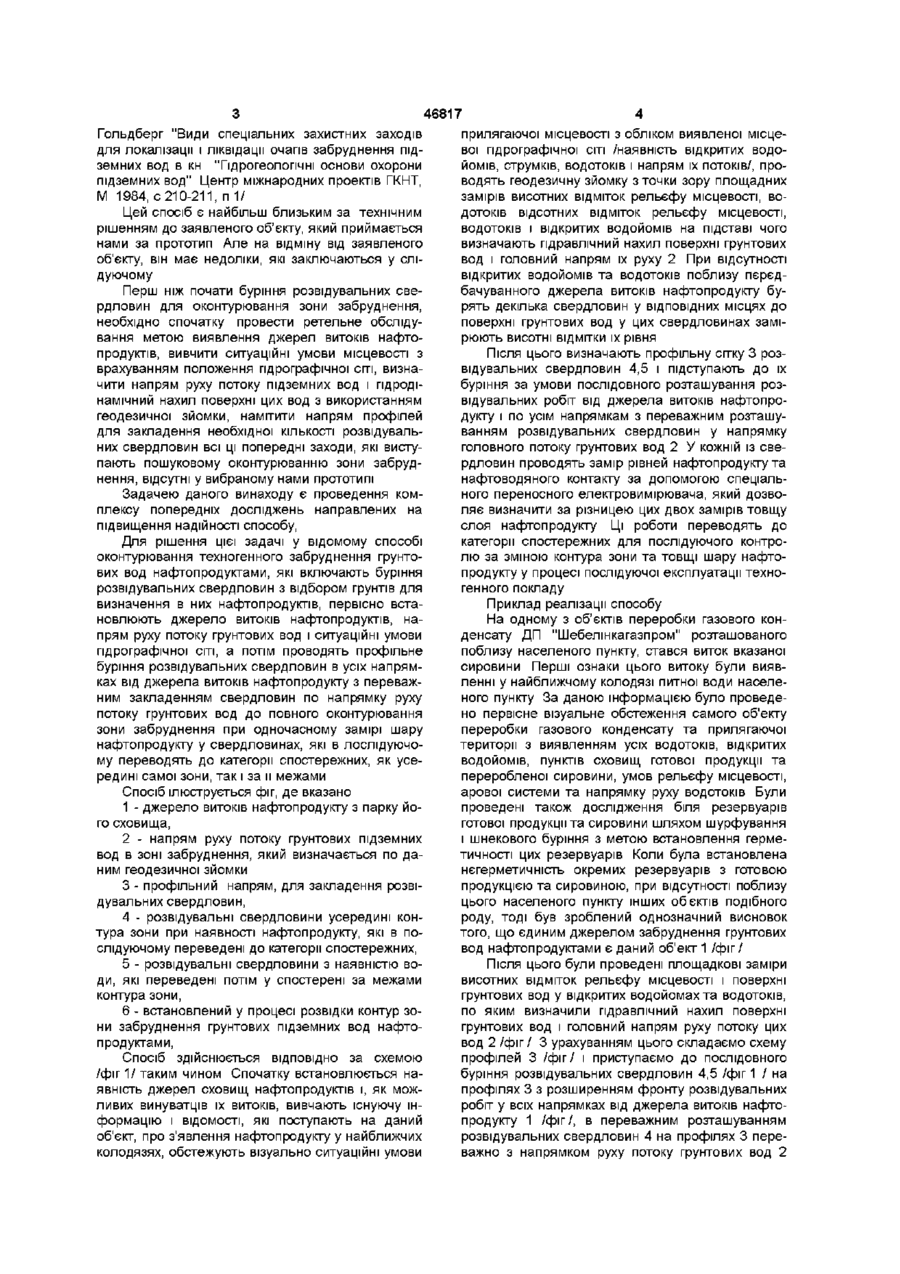

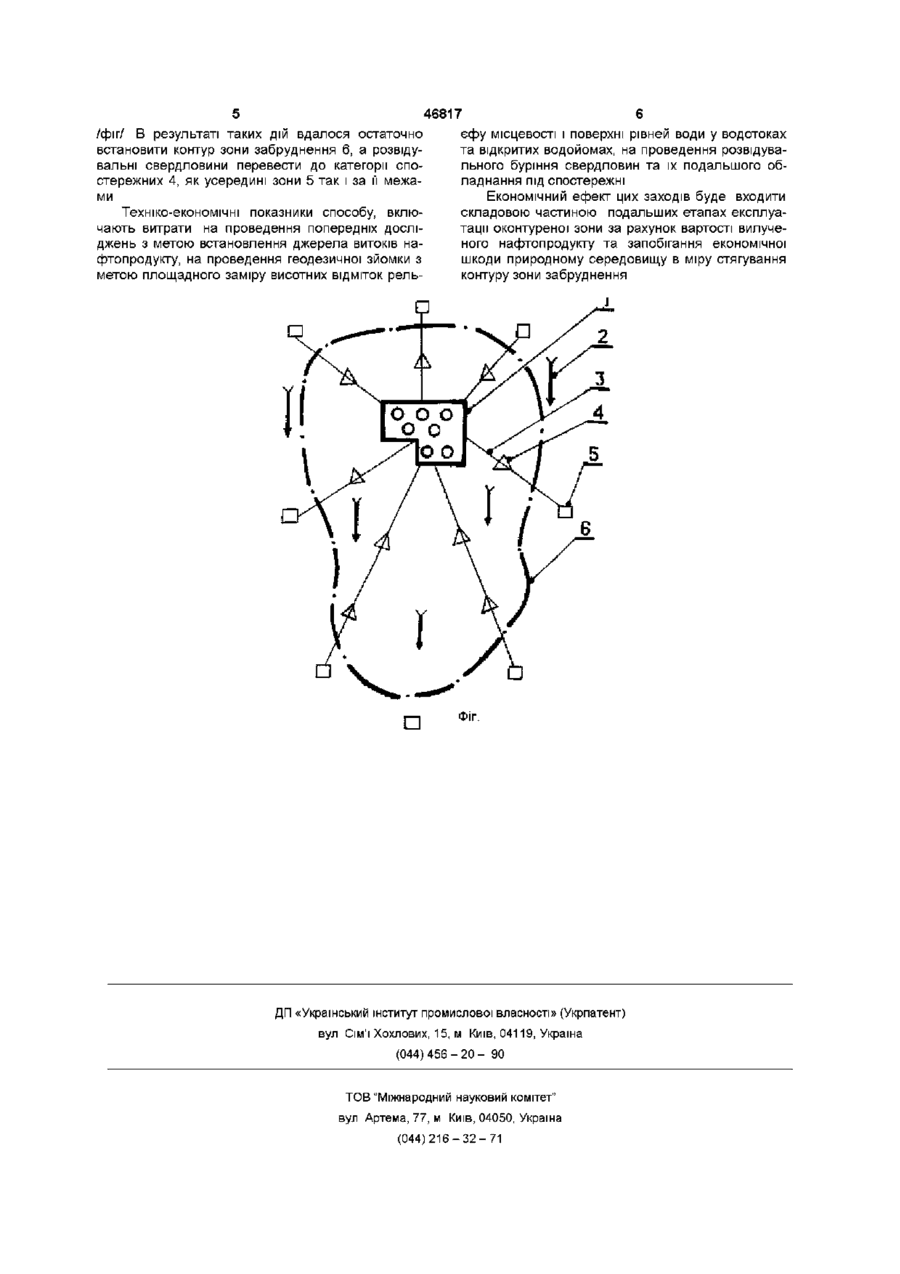

Спосіб оконтурювання техногенного забруднення ґрунтових вод нафтопродуктами, що включає буріння розвідувальних свердловин з відбором ґрунтів для визначення в них нафтопродуктів, який відрізняється тим, що первісно встановлюють джерело витоків нафтопродукту, напрям руху потоку ґрунтових вод і ситуаційні умови гідрографічної мережі, а потім проводять профільне буріння розвідувальних свердловин в усіх напрямках від джерела витоків нафтопродукту з переважним закладенням свердловин за напрямком руху потоку ґрунтових вод до повного оконтурювання зони забруднення при одночасному замірі товщі шару нафтопродукту у свердловинах, які в подальшому переводять до категорії спостережних, як усередині самої зони забруднення, так і за и межами Спосіб відноситься до гірничої справи, переважно до області забруднення підземних ґрунтових вод нафтопродуктами для вельми малих глибин, і пов'язаний з переробкою, зберіганням і трубним транспортуванням нафтопродуктів /сирої нафти, газового конденсату, бензину, керосину, солярки та інших рідких токсичних речовин, які дуже погано або зовсім не розчиняються у воді/ особливо в населених пунктах які розташовані в контурі зони забруднення нафтопродуктами ВІДОМІ геохімічні методи пошуків та розвідки родовищ нафти в модифікації газової, бітумної і гідрохімічної зйомок, які засновані на визначенні ХІМІЧНИХ та фізико-хімічних якостей газу, вод, порід, грунту, так чи інакше зв'язаних з нафтою або вони вказують на існування нафтових покладів Цей зв'язок визначається таким чином, що, нафтовий або газовий поклад, який формувався на значних глибинах за мільйони років, здатний дефундувати газові компоненти до самої земної поверхні, які можливо фіксувати геохімічними методами у підґрунтовому шарі /див "Геохімічні методи пошуків та розвідки" А А Карцева у кн "Супутник польового геолога-нафтовика" т п," Держпаливтехвидат", Л , 1954, с 403-411/ ний спосіб малоефективний Насамперед тому що головна маса нафтопродукту, яка знаходиться у парках сховищ або у стані трубного транспортування, у основі своїй дегазована і практично позбавлена газової складової, яка здатна дєфундувати до грунтового шару з глибин рівня ґрунтових вод Сліди нафтового забруднення грунтового шару при його виторгу, як правило, не збігаються з поточним контуром забруднення ґрунтових вод із-за різниці швидкості руху ґрунтових вод і нафтопродукту по грунті і грунтовому шарі за умови витоку нафтопродукту та його концентрвваного скупчення не збігаються у часі На практиці ці умови складись таким чином, що факт витоків нафтопродукту виявляється лише тоді, коли він з'являється В рунтовому шарі, у найближчих до джерела його сховища Транспортування/ колодязях або відкритих водоймах В такому випадку виявляється, що концентроване скупчення нафтопродукту на поверхні ґрунтових вод знаходиться на значному віддаленні від поверхні його СЛІДІВ витоків Стосовно до умов витоку нафтопродукту з різних джерел і формування техногенних скупчень нафтопродукту на поверхні ґрунтових вод, вказа Відомий спосіб вишукування для оконтурювання осерєдка забруднєн-ння ґрунтових підземних вод оснований на бурінні розвідувальних свердловин, дослідних відкачок з свердловин, відбору проб грунтів на визначення в них нафтопродуктів, геофізичних досліджень /А Е Орадовська, В М О 00 (О 46817 Гольдберг "Види спеціальних захистних заходів для локалізації і ліквідації очапв забруднення підземних вод в кн "Гідрогеологічні основи охорони підземних вод" Центр міжнародних проектів ГКНТ, М 1984, с 210-211, п 1/ Цей спосіб є найбільш близьким за технічним рішенням до заявленого об'єкту, який приймається нами за прототип Але на відміну від заявленого об'єкту, він має недоліки, які заключаються у слідуючому Перш ніж почати буріння розвідувальних свердловин для оконтурювання зони забруднення, необхідно спочатку провести ретельне обслідування метою виявлення джерел витоків нафтопродуктів, вивчити ситуаційні умови місцевості з врахуванням положення гідрографічної СІТІ, визначити напрям руху потоку підземних вод і пдродінамічний нахил поверхні цих вод з використанням геодезичної зйомки, намітити напрям профілей для закладення необхідної КІЛЬКОСТІ розвідувальних свердловин всі ці попередні заходи, які виступають пошуковому оконтурюванню зони забруднення, відсутні у вибраному нами прототипі Задачею даного винаходу є проведення комплексу попередніх досліджень направлених на підвищення надійності способу, Для рішення цієї задачі у відомому способі оконтурювання техногенного забруднення ґрунтових вод нафтопродуктами, які включають буріння розвідувальних свердловин з відбором грунтів для визначення в них нафтопродуктів, первісно встановлюють джерело витоків нафтопродуктів, напрям руху потоку ґрунтових вод і ситуаційні умови гідрографічної СІТІ, а потім проводять профільне буріння розвідувальних свердловин в усіх напрямках від джерела витоків нафтопродукту з переважним закладенням свердловин по напрямку руху потоку ґрунтових вод до повного оконтурювання зони забруднення при одночасному замірі шару нафтопродукту у свердловинах, які в лослідуючому переводять до категорії спостережних, як усередині самої зони, так і за и межами Спосіб ілюструється фіг, де вказано 1 - джерело витоків нафтопродукту з парку його сховища, 2 - напрям руху потоку ґрунтових підземних вод в зоні забруднення, який визначається по даним геодезичної зйомки 3 - профільний напрям, для закладення розвідувальних свердловин, 4 - розвідувальні свердловини усередині контура зони при наявності нафтопродукту, які в послідуючому переведені до категорії спостережних, 5 - розвідувальні свердловини з наявністю води, які переведені потім у спостерені за межами контура зони, 6 - встановлений у процесі розвідки контур зони забруднення ґрунтових підземних вод нафтопродуктами, Спосіб здійснюється ВІДПОВІДНО за схемою /фіг 1/таким чином Спочатку встановлюється наявність джерел сховищ нафтопродуктів і, як можливих винуватців їх витоків, вивчають існуючу інформацію і ВІДОМОСТІ, які поступають на даний об'єкт, про з'явлення нафтопродукту у найближчих колодязях, обстежують візуально ситуаційні умови прилягаючої місцевості з обліком виявленої місцевої гідрографічної СІТІ /наявність відкритих водойомів, струмків, водотоків і напрям їх потоків/, проводять геодезичну зйомку з точки зору площадних замірів висотних ВІДМІТОК рельєфу місцевості, водотоків відсотних ВІДМІТОК рельєфу місцевості, водотоків і відкритих водойомів на підставі чого визначають гідравлічний нахил поверхні ґрунтових вод і головний напрям їх руху 2 При відсутності відкритих водойомів та водотоків поблизу пєрєдбачуванного джерела витоків нафтопродукту бурять декілька свердловин у ВІДПОВІДНИХ МІСЦЯХ ДО поверхні ґрунтових вод у цих свердловинах замірюють висотні ВІДМІТКИ їх рівня Після ЦЬОГО визначають профільну сітку 3 розвідувальних свердловин 4,5 і підступають до їх буріння за умови послідовного розташування розвідувальних робіт від джерела витоків нафтопродукту і по усім напрямкам з переважним розташуванням розвідувальних свердловин у напрямку головного потоку ґрунтових вод 2 У кожній із свердловин проводять замір рівней нафтопродукту та нафтоводяного контакту за допомогою спеціального переносного електровимірювача, який дозволяє визначити за різницею цих двох замірів товщу слоя нафтопродукту Ці роботи переводять до категорії спостережних для послідуючого контролю за зміною контура зони та товщі шару нафтопродукту у процесі послідуючої експлуатації техногенного покладу Приклад реалізації способу На одному з об'єктів переробки газового конденсату ДП "Шебелінкагазпром" розташованого поблизу населеного пункту, стався виток вказаної сировини Перші ознаки цього витоку були виявленні у найближчому колодязі питної води населеного пункту За даною інформацією було проведено первісне візуальне обстеження самого об'єкту переробки газового конденсату та прилягаючої території з виявленням усіх водотоків, відкритих водойомів, пунктів сховищ готової продукції та переробленої сировини, умов рельєфу місцевості, арової системи та напрямку руху водотоків Були проведені також дослідження біля резервуарів готової продукції та сировини шляхом шурфування і шнекового буріння з метою встановлення герметичності цих резервуарів Коли була встановлена нєгерметичність окремих резервуарів з готовою продукцією та сировиною, при відсутності поблизу цього населеного пункту інших обєктів подібного роду, тоді був зроблений однозначний висновок того, що єдиним джерелом забруднення ґрунтових вод нафтопродуктами є даний об'єкт 1 /фіг/ Після ЦЬОГО були проведені площадкові заміри висотних ВІДМІТОК рельєфу місцевості і поверхні ґрунтових вод у відкритих водойомахта водотоків, по яким визначили гідравлічний нахил поверхні ґрунтових вод і головний напрям руху потоку цих вод 2 /фіг/ 3 урахуванням цього складаємо схему профілей 3 /фіг/ і приступаємо до послідовного буріння розвідувальних свердловин4,5 /фіг 1 / на профілях 3 з розширенням фронту розвідувальних робіт у всіх напрямках від джерела витоків нафтопродукту 1 /фіг/, в переважним розташуванням розвідувальних свердловин 4 на профілях 3 переважно з напрямком руху потоку ґрунтових вод 2 46817 /фіг/ В результаті таких дій вдалося остаточно єфу місцевості і поверхні рівней води у водотоках встановити контур зони забруднення 6, а розвідута відкритих водойомах, на проведення розвідувавальні свердловини перевести до категорії спольного буріння свердловин та їх подальшого обстережних 4, як усередині зони 5 так і за її межаладнання під спостережні ми Економічний ефект цих заходів буде входити складовою частиною подальших етапах експлуаТехніко-економічні показники способу, вклютації оконтуреної зони за рахунок вартості вилучечають витрати на проведення попередніх досліного нафтопродукту та запобігання економічної джень з метою встановлення джерела витоків нашкоди природному середовищу в міру стягування фтопродукту, на проведення геодезичної зйомки з контуру зони забруднення метою площадного заміру висотних ВІДМІТОК рель п Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
