Електроплавильна піч

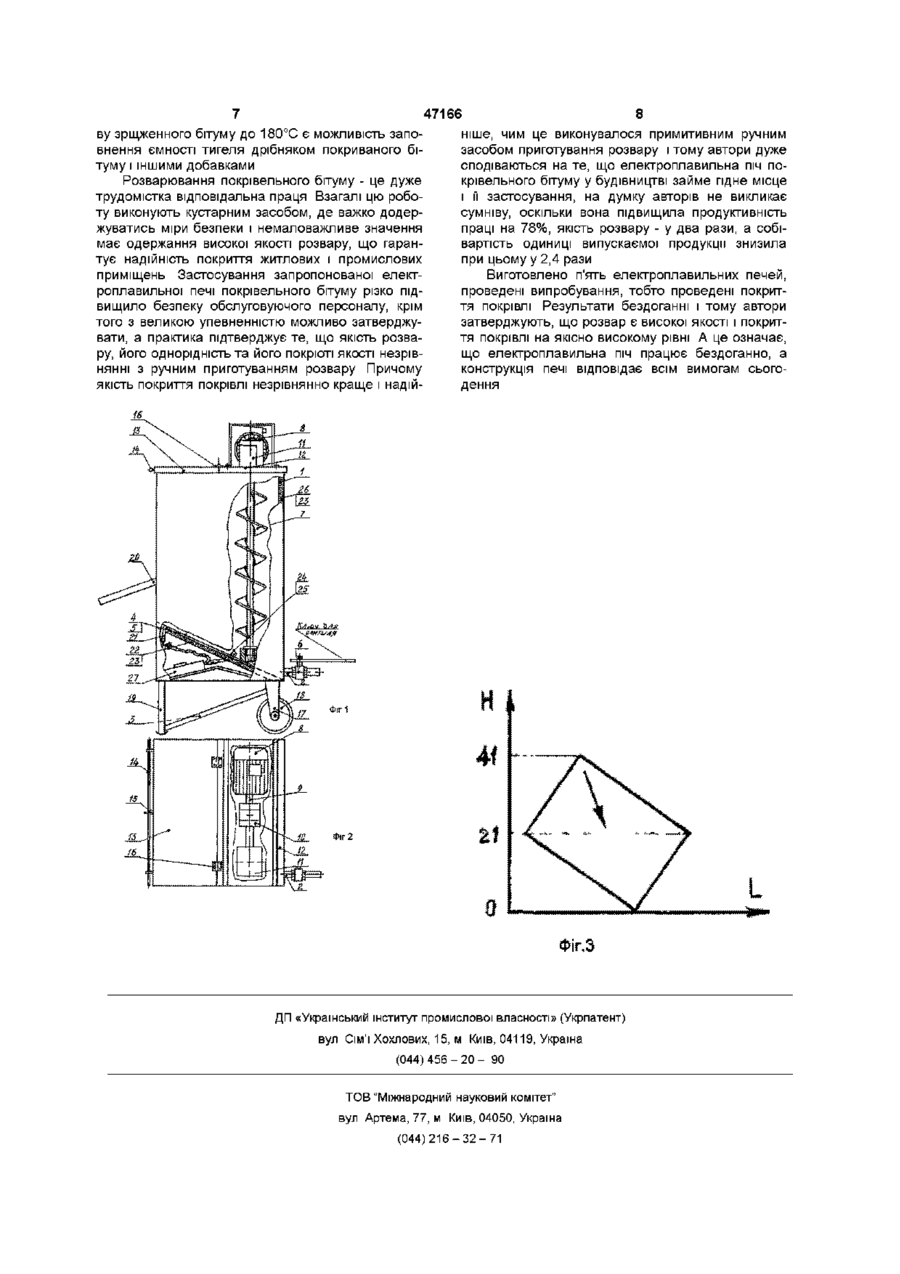

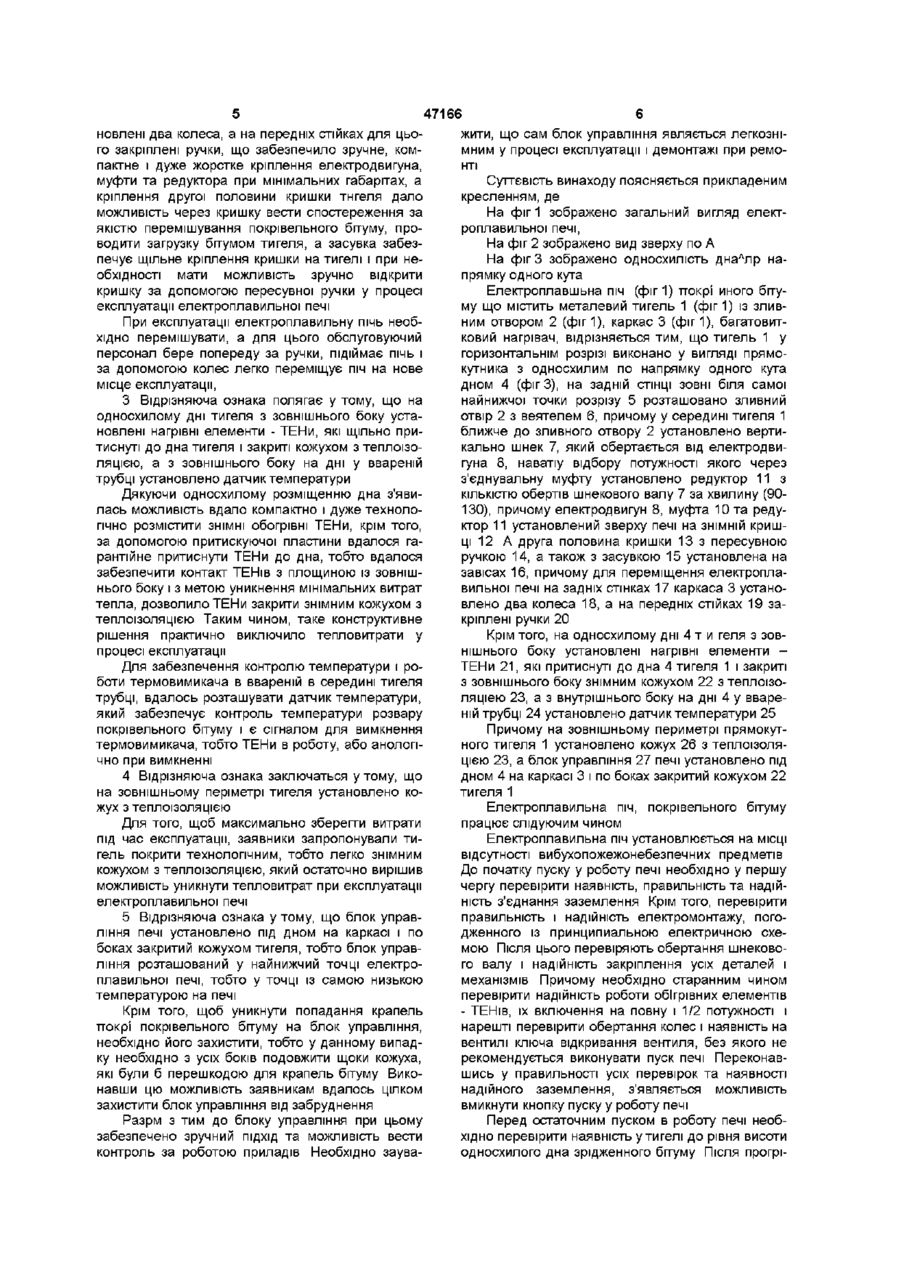

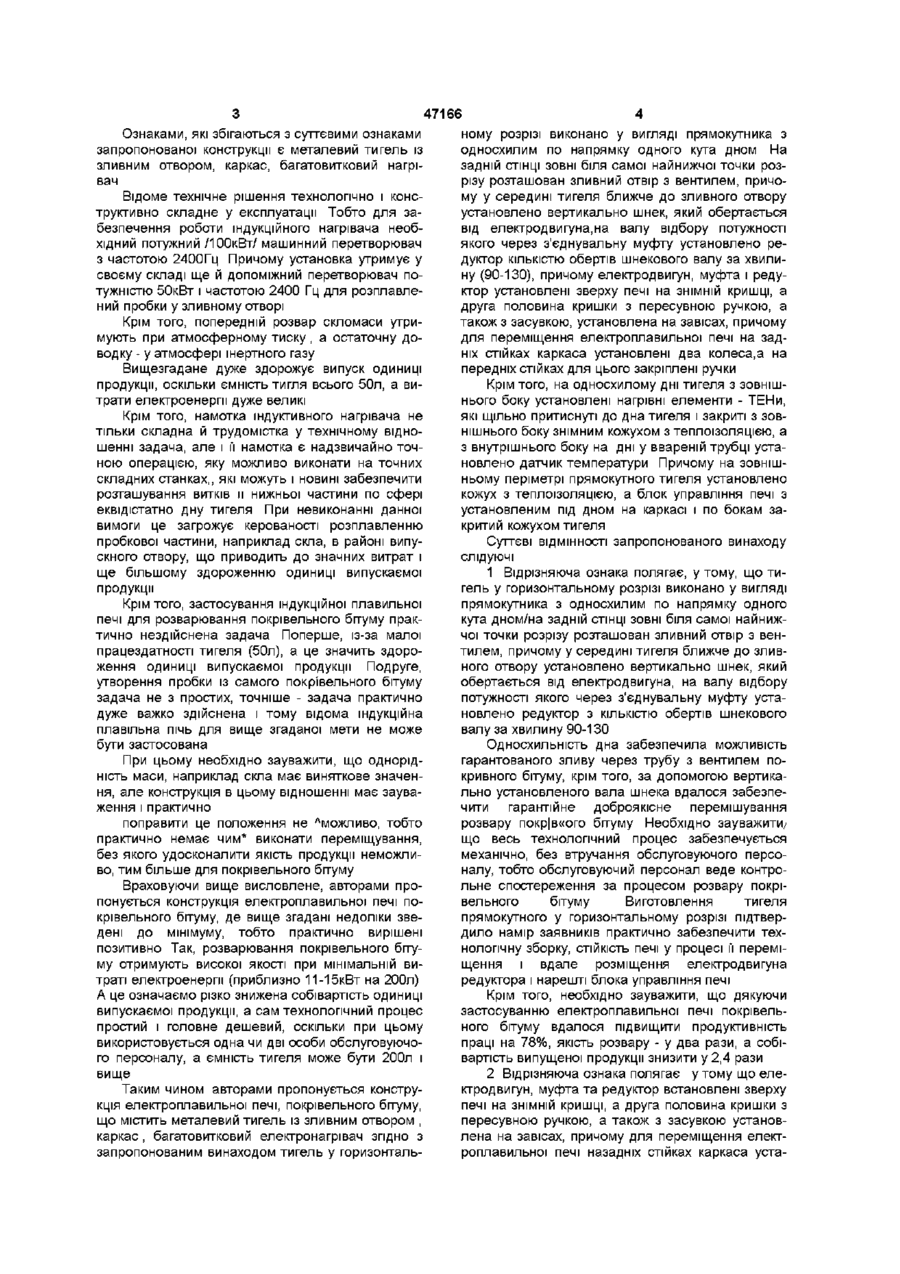

1 Електроплавильна піч покрівельного бітуму, що містить металевий тигель із зливним отвором, каркас, багатовитковий електронагрівач, яка відрізняється тим, що тигель у горизонтальному розрізі виконано у вигляді прямокутника з односхилим по напрямку одного кута дном, на задній СТІНЦІ зовні, біля самої найнижчої точки розрізу розташований зливний отвір з вентилем, причому всередині тигля ближче до зливного отвору установлено вертикальний шнек, який обертається від електродвигуна, на валу відбору потужності якого через з'єднувальну муфту установлено редуктор з КІЛЬКІСТЮ обертів шнека за хвилину (90-130), при чому електродвигун, муфта та редуктор установлені зверху печі на ЗНІМНІЙ кришці, а друга половина кришки з пересувною ручкою, а також з засувкою установлена на завісах, при цьому для переміщення електроплавильної печі на задніх стінках каркаса установлені два колеса, а на передніх стінках для цього закріплені ручки 2 Електроплавильна піч за п 1, яка відрізняється тим, що на односхилому дні тигля з зовнішнього боку установлені нагрівні елементи - ТЕНи, які щільно притиснуті до дна тигля і закриті із зовнішнього боку знімним кожухом з теплоізоляцією, а з внутрішнього боку на дні у ввареній трубці установлено датчик температури 3 Електроплавильна піч за пп 1 і 2, яка відрізняється тим, що на зовнішньому периметрі прямокутного тигля установлено кожух з теплоізоляцією 4 Електроплавильна піч за пп 1, 2 і 3, яка відрізняється тим, що блок управління печі установлений під дном на каркасі і з боків закритий кожухом тигля Запропонований винахід відноситься до улаштування промисловості будівельних матеріалів , а саме до конструкції печей варіння покрівельного бітуму Відома електроплавильна пічь (1), що містить басейн з пазом і двосхилим дном, розділений перегородками з утворенням чашечок, заповнених розплавленим металом та ДОПОМІЖНІ камери з чашечками Ознаками, які збігаються з суттєвими ознаками заявляемого технічного рішення, є басейн з пазом і двосхилим дном, ДОПОМІЖНІ камери зі сполученими каналами з чашечками Відоме технічне рішення дуже ускладнює не тільки конструкцію виробу а й сам техпроцес Це підтверджується тим, що при вмиканні відомої системи опадання утворюється розплав металу, чи наприклад, скляної маси, тобто для перемішування, або для одержання однорідної маси металу, чи наприклад, скла одержують розплавлений метал чи скломасу утворюючу рухому стінку, яка розді ляється профилем двосхилого дна При цьому рідкий метал чи скло примусово витискується з однієї сторони камери розплава в іншу при допомозі допоміжних камер по принципу сполучених посудин під метою захисного газу, подаваемого під тиском Таким чином, перемішування шляхом періодичної подачі глибинних шарів металу чи скломаси на її поверхню при допомозі зміни рівня розплаву металу чи скла, а також додаткової теплопередачі, здійсненої на похилих ділянках двосхилого дна, робить саму технологію дуже скалдною, дорогою і економічно не вигідною А коли вести розмову про варіння не скла, а іншої продукції, наприклад покрівного бітуму, то вище згадана технологія не тільки складна, дорога, але й навіть не придатна для цієї мети Найближчим прототипом (2) заявляемого технічного рішення є індукційна плавильна пічь, що містить металевий тигель із зливним отвором, каркас, багатовитковий нагрівач (О (О Ознаками, які збігаються з суттєвими ознаками запропонованої конструкції є металевий тигель із зливним отвором, каркас, багатовитковий нагрівач Відоме технічне рішення технологічно і конструктивно складне у експлуатації Тобто для забезпечення роботи індукційного нагрівача необхідний потужний /ЮОкВт/ машинний перетворювач з частотою 2400Гц Причому установка утримує у своєму складі ще й допоміжний перетворювач потужністю 50кВт і частотою 2400 Гц для розплавлений пробки у зливному отворі Крім того, попередній розвар скломаси утримують при атмосферному тиску , а остаточну доводку - у атмосфері інертного газу Вищезгадане дуже здорожує випуск одиниці продукції, оскільки ємність тигля всього 50л, а витрати електроенергії дуже великі Крім того, намотка індуктивного нагрівача не тільки складна й трудомістка у технічному відношенні задача, але і її намотка є надзвичайно точною операцією, яку можливо виконати на точних складних станках,, які можуть і новині забезпечити розташування витків и нижньої частини по сфері еквідістатно дну тигеля При невиконанні данної вимоги це загрожує керованості розплавленню пробкової частини, наприклад скла, в районі випускного отвору, що приводить до значних витрат і ще більшому здороженню одиниці випускаємої продукції Крім того, застосування індукційної плавильної печі для розварювання покрівельного бітуму практично нездійснена задача Поперше, із-за малої працездатності тигеля (50л), а це значить здороження одиниці випускаємої продукції Подруге, утворення пробки із самого покрівельного бітуму задача не з простих, точніше - задача практично дуже важко здійснена і тому відома індукційна плавільна пічь для вище згаданої мети не може бути застосована При цьому необхідно зауважити, що однорідність маси, наприклад скла має виняткове значення, але конструкція в цьому відношенні має зауваження і практично поправити це положення не лможливо, тобто практично немає чим* виконати переміщування, без якого удосконалити якість продукції неможливо, тим більше для покрівельного бітуму Враховуючи вище висловлене, авторами пропонується конструкція електроплавильної печі покрівельного бітуму, де вище згадані недоліки зведені до мінімуму, тобто практично вирішені позитивно Так, розварювання покрівельного бітуму отримують високої якості при мінімальній витраті електроенергії (приблизно 11-15кВт на 200л) А це означаємо різко знижена собівартість одиниці випускаємої продукції, а сам технологічний процес простий і головне дешевий, оскільки при цьому використовується одна чи дві особи обслуговуючого персоналу, а ємність тигеля може бути 200л і вище Таким чином авторами пропонується конструкція електроплавильної печі, покрівельного бітуму, що містить металевий тигель із зливним отвором , каркас , багатовитковий електронагрівач згідно з запропонованим винаходом тигель у горизонталь 47166 ному розрізі виконано у вигляді прямокутника з односхилим по напрямку одного кута дном На задній СТІНЦІ зовні біля самої найнижчої точки розрізу розташован зливний отвір з вентилем, причому у середині тигеля ближче до зливного отвору установлено вертикально шнек, який обертається від електродвигуна,на валу відбору потужності якого через з'єднувальну муфту установлено редуктор КІЛЬКІСТЮ обертів шнекового валу за хвилину (90-130), причому електродвигун, муфта і редуктор установлені зверху печі на ЗНІМНІЙ кришці, а друга половина кришки з пересувною ручкою, а також з засувкою, установлена на завісах, причому для переміщення електроплавильної печі на задніх стійках каркаса установлені два колеса,а на передніх стійках для цього закріплені ручки Крім того, на односхилому дні тигеля з зовнішнього боку установлені нагрівні елементи - ТЕНи, які щільно притиснуті до дна тигеля і закриті з зовнішнього боку знімним кожухом з теплоізоляцією, а з внутрішнього боку на дні у ввареній трубці установлено датчик температури Причому на зовнішньому періметрі прямокутного тигеля установлено кожух з теплоізоляцією, а блок управління печі з установленим під дном на каркасі і по бокам закритий кожухом тигеля Суттєві ВІДМІННОСТІ запропонованого винаходу слідуючі 1 Відрізняюча ознака полягає, у тому, що тигель у горизонтальному розрізі виконано у вигляді прямокутника з односхилим по напрямку одного кута дном/на задній СТІНЦІ ЗОВНІ біля самої найнижчої точки розрізу розташован зливний отвір з вентилем, причому у середині тигеля ближче до зливного отвору установлено вертикально шнек, який обертається від електродвигуна, на валу відбору потужності якого через з'єднувальну муфту установлено редуктор з КІЛЬКІСТЮ обертів шнекового валу за хвилину 90-1 ЗО Односхильність дна забезпечила можливість гарантованого зливу через трубу з вентилем покривного бітуму, крім того, за допомогою вертикально установленого вала шнека вдалося забезпечити гарантійне доброякісне перемішування розвару покр|в«ого бітуму Необхідно зауважити/ що весь технологічний процес забезпечується механічно, без втручання обслуговуючого персоналу, тобто обслуговуючий персонал веде контрольне спостереження за процесом розвару покрівельного бітуму Виготовлення тигеля прямокутного у горизонтальному розрізі підтвердило намір заявників практично забезпечити технологічну зборку, СТІЙКІСТЬ печі у процесі її переміщення і вдале розміщення електродвигуна редуктора і нарешті блока управління печі Крім того, необхідно зауважити, що дякуючи застосуванню електроплавильної печі покрівельного бітуму вдалося підвищити продуктивність праці на 78%, якість розвару - у два рази, а собівартість випущеної продукції знизити у 2,4 рази 2 Відрізняюча ознака полягає утому що електродвигун, муфта та редуктор встановлені зверху печі на ЗНІМНІЙ кришці, а друга половина кришки з пересувною ручкою, а також з засувкою установлена на завісах, причому для переміщення електроплавильної печі назадніх стійках каркаса уста 47166 жити, що сам блок управління являється легкозніновлені два колеса, а на передніх стійках для цьомним у процесі експлуатації і демонтажі при ремого закріплені ручки, що забезпечило зручне, комнті пактне і дуже жорстке кріплення електродвигуна, Суттєвість винаходу поясняється прикладеним муфти та редуктора при мінімальних габарітах, а кресленням, де кріплення другої половини кришки тнгеля дало можливість через кришку вести спостереження за На фіг 1 зображено загальний вигляд електякістю перемішування покрівельного бітуму, пророплавильної печі, водити загрузку бітумом тигеля, а засувка забезНа фіг 2 зображено вид зверху по А л печує щільне кріплення кришки на тигелі і при неНа фіг 3 зображено односхилість дна лр наобхідності мати можливість зручно відкрити прямку одного кута кришку за допомогою пересувної ручки у процесі Електроплавшьна піч (фиг 1) ттокрі иного бітуексплуатації електроплавильної печі му що містить металевий тигель 1 (фиг 1) із зливним отвором 2 (фіг 1), каркас 3 (фіг 1), багатовитПри експлуатації електроплавильну пічь необковий нагрівач, відрізняється тим, що тигель 1 у хідно перемішувати, а для цього обслуговуючий горизонтальнім розрізі виконано у вигляді прямоперсонал бере попереду за ручки, підіймає пічь і кутника з односхилим по напрямку одного кута за допомогою колес легко переміщує піч на нове дном 4 (фігЗ), на задній СТІНЦІ ЗОВНІ біля самої місце експлуатації, найнижчої точки розрізу 5 розташовано зливний 3 Відрізняюча ознака полягає у тому, що на отвір 2 з веятелем 6, причому у середині тигеля 1 односхилому дні тигеля з зовнішнього боку устаближче до зливного отвору 2 установлено вертиновлені нагрівні елементи - ТЕНи, які щільно прикально шнек 7, який обертається від електродвитиснуті до дна тигеля і закриті кожухом з теплоізогуна 8, наватіу відбору потужності якого через ляцією, а з зовнішнього боку на дні у ввареній з'єднувальну муфту установлено редуктор 11 з трубці установлено датчик температури КІЛЬКІСТЮ обертів шнекового валу 7 за хвилину (90Дякуючи односхилому розміщенню дна з'яви130), причому електродвигун 8, муфта 10 та редулась можливість вдало компактно і дуже технолоктор 11 установлений зверху печі на ЗНІМНІЙ кришгічно розмістити ЗНІМНІ обогрівні ТЕНи, крім того, ці 12 А друга половина кришки 13 з пересувною за допомогою притискуючої пластини вдалося гаручкою 14, а також з засувкою 15 установлена на рантійне притиснути ТЕНи до дна, тобто вдалося завісах 16, причому для переміщення електроплазабезпечити контакт ТЕНів з площиною із зовнішвильної печі на задніх стінках 17 каркаса 3 устанонього боку і з метою уникнення мінімальних витрат влено два колеса 18, а на передніх стійках 19 затепла, дозволило ТЕНи закрити знімним кожухом з кріплені ручки 20 теплоізоляцією Таким чином, таке конструктивне рішення практично виключило тепловитрати у Крім того, на односхилому дні 4 т и геля з зовпроцесі експлуатації нішнього боку установлені нагрівні елементи ТЕНи 21, які притиснуті до дна 4 тигеля 1 і закриті Для забезпечення контролю температури і роз зовнішнього боку знімним кожухом 22 з теплоізоботи термовимикача в ввареній в середині тигеля ляцією 23, а з внутрішнього боку на дні 4 у вваретрубці, вдалось розташувати датчик температури, ній трубці 24 установлено датчик температури 25 який забезпечує контроль температури розвару покрівельного бітуму і є сігналом для вимкнення Причому на зовнішньому периметрі прямокуттермовимикача, тобто ТЕНи в роботу, або анолопного тигеля 1 установлено кожух 26 з теплоізолячно при вимкненні цією 23, а блок управління 27 печі установлено під дном 4 на каркасі 3 і по боках закритий кожухом 22 4 Відрізняюча ознака заключаться утому, що тигеля 1 на зовнішньому періметрі тигеля установлено кожух з теплоізоляцією Електроплавильна піч, покрівельного бітуму працює слідуючим чином Для того, щоб максимально зберегти витрати під час експлуатації, заявники запропонували тиЕлектроплавильна піч установлюється на МІСЦІ гель покрити технологічним, тобто легко знімним відсутності вибухопожежонебезпечних предметів кожухом з теплоізоляцією, який остаточно вирішив До початку пуску у роботу печі необхідно у першу можливість уникнути тепловитрат при експлуатації чергу перевірити наявність, правильність та надійелектроплавильної печі ність з'єднання заземлення Крім того, перевірити правильність і надійність електромонтажу, пого5 Відрізняюча ознака у тому, що блок управдженного із принципиальною електричною схеління печі установлено під дном на каркасі і по мою Після ЦЬОГО перевіряють обертання шнековобоках закритий кожухом тигеля, тобто блок управго валу і надійність закріплення усіх деталей і ління розташований у найнижчий точці електромеханізмів Причому необхідно старанним чином плавильної печі, тобто у точці із самою низькою перевірити надійність роботи обігрівних елементів температурою на печі - ТЕНів, їх включення на повну і 1/2 потужності і Крім того, щоб уникнути попадання крапель нарешті перевірити обертання колес і наявність на ттокрі покрівельного бітуму на блок управління, вентилі ключа відкривання вентиля, без якого не необхідно його захистити, тобто у данному випадрекомендується виконувати пуск печі Переконавку необхідно з усіх боків подовжити щоки кожуха, шись у правильності усіх перевірок та наявності які були б перешкодою для крапель бітуму Виконадійного заземлення, з'являється можливість навши цю можливість заявникам вдалось цілком вмикнути кнопку пуску у роботу печі захистити блок управління від забруднення Разрм з тим до блоку управління при цьому забезпечено зручний ПІДХІД та можливість вести контроль за роботою приладів Необхідно заува Перед остаточним пуском в роботу печі необхідно перевірити наявність у тигелі до рівня висоти односхилого дна зрідженного бітуму Після прогрі ву зрщженного бітуму до 180°С є можливість заповнення ємності тигеля дрібняком покриваного бітуму і іншими добавками Розварювання покрівельного бітуму - це дуже трудомістка відповідальна праця Взагалі цю роботу виконують кустарним засобом, де важко додержуватись міри безпеки і немаловажливе значення має одержання високої якості розвару, що гарантує надійність покриття житлових і промислових приміщень Застосування запропонованої електроплавильної печі покрівельного бітуму різко підвищило безпеку обслуговуючого персоналу, крім того з великою упевненністю можливо затверджувати, а практика підтверджує те, що якість розвару, його однорідність та його покрюті якості незрівнянні з ручним приготуванням розвару Причому якість покриття покрівлі незрівнянно краще і надій 47166 8 ніше, чим це виконувалося примитивним ручним засобом приготування розвару і тому автори дуже сподіваються на те, що електроплавильна піч покрівельного бітуму у будівництві займе гідне місце і її застосування, на думку авторів не викликає сумніву, оскільки вона підвищила продуктивність праці на 78%, якість розвару - у два рази, а собівартість одиниці випускаємої продукції знизила при цьому у 2,4 рази Виготовлено п'ять електроплавильних печей, проведені випробування, тобто проведені покриття покрівлі Результати бездоганні і тому автори затверджують, що розвар є високої якості і покриття покрівлі на якісно високому рівні А це означає, що електроплавильна піч працює бездоганно, а конструкція печі відповідає всім вимогам сьогодення І і Фіг2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
