Прохідницький комбайн

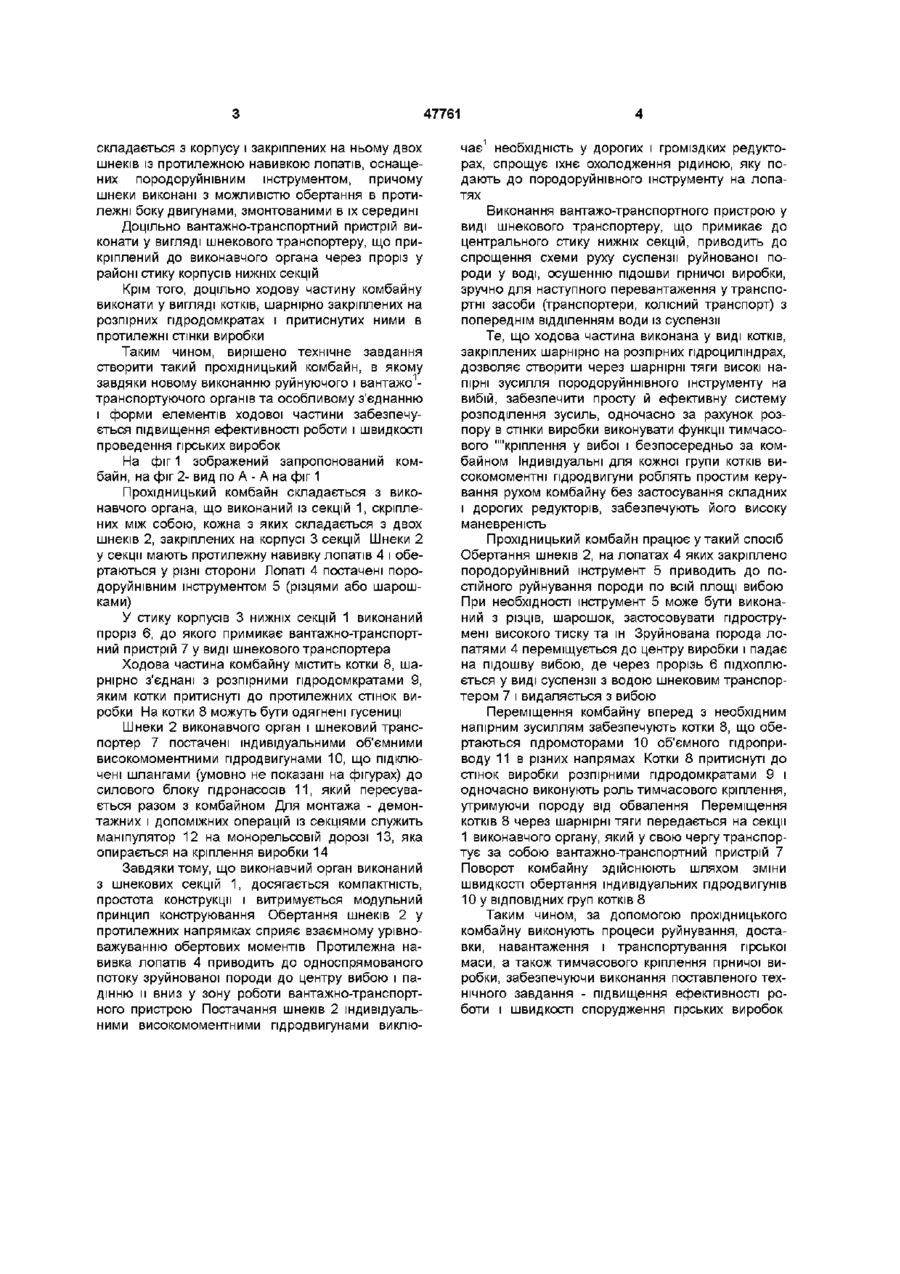

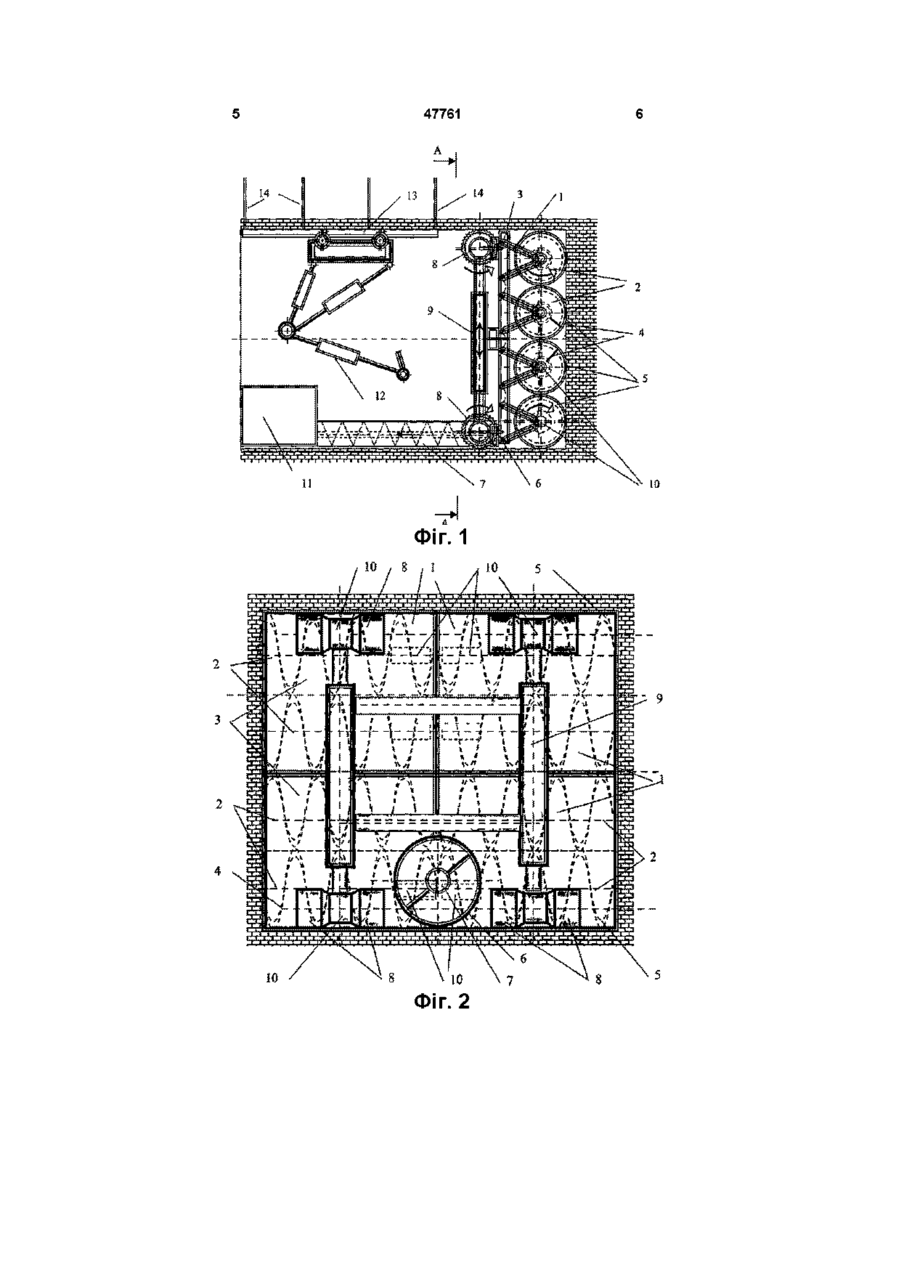

1 Прохідницький комбайн, що складається з виконавчого органа, вантажо-транспортного пристрою і ходової частини, який відрізняється тим, що виконавчий орган виконаний із з'єднаних між собою секцій, що перекривають весь вибій, кожна з яких має корпус і закріплені на ньому два шнеки із протилежною навивкою лопатів, оснащених породоруйнівним інструментом, причому шнеки ви конано з можливістю обертання в протилежні боки двигунами, змонтованими в їх середині 2 Прохідницький комбайн по п 1, який відрізняється тим, що вантажо-транспортний пристрій виконаний у вигляді шнекового транспортера, який прикріплено до виконавчого органа через проріз, розташований на стику корпусів нижніх секцій 3 Прохідницький комбайн по п 1, який відрізняється тим, що його ходова частина виконана у вигляді котків, шарнірно закріплених на розпірних гідродомкратах і притиснутих ними до протилежних стінок виробки Винахід відноситься до гірничої промисловості і може бути використаний при спорудженні гірських виробок Відомий прохідницький комбайн, що включає ходову частину, навантажувальний пристрій, а також виконавчий орган, що складається з хитної у вертикальній площині рами, всередині якої змонтовані два незалежних редуктори, на вихідному валу яких змонтовані шнекові лопаті з різцями [Малевич Н А Горнопроходческие машины и комплексы - М Недра, 1980 - с 225] Недоліком такого комбайна є складність конструкції, локальний вплив на вибій вироблення виконавчим органом, низька продуктивність руйнування порід ВІДОМІ також прохідницькі комбайни з ходовою і навантажувальною частинами, постачені буровим і виконавчим органом планетарного чи роторного типу [Малевич Н А Горнопроходческие машины и комплексы - М Недра, 1980 - С 180 182] До числа недоліків прохідницьких комбайнів бурового типу варто віднести громіздкість конструкції, великі силові моменти, які необхідно врівноважувати, низьку маневреність, високі витрати енергії на руйнування порід Найбільш близьким по технічній суті і досягаемому ефекту є прохідницький комбайн, що складається з виконавчого органу, навантажувального пристрою і ходової частини [А с СССР № 277678, Е21С27/00, 1970] Виконавчий орган комбайна виконаний у виді секторів із закріпленими на них породоруйнуючими інструментами, причому одні КІНЦІ секторів зв'язані з променями водила, а ІНШІ - з гідродомкратами Недоліком цього прохідницького комбайна є невисока ефективність руйнування гірського масиву, необхідність створення великого моменту для обертання виконавчого органа і погашення реактивного моменту, можливість проведення тільки круглих виробок, складність пристроїв збирання руйнованої породи із вибою, труднощі проведення непрямолінійних виробок В основу винаходу покладено завдання створити такий прохідницький комбайн, в якому завдяки новому виконанню руйнуючого і вантажнотранспортуючого органів та особливому з'єднанню і форми елементів ходової частини забезпечується підвищення ефективності роботи і швидкості проведення гірських виробок Ця технічна задача досягається тим, що у прохідницького комбайна, що складається з виконавчого органу, вантажо-транспортного пристрою і ходової частини, ВІДПОВІДНО ДО винаходу, виконавчий орган виконаний з набору з'єднаних між собою секцій, що перекривають весь вибій, кожна з яких (О 47761 складається з корпусу і закріплених на ньому двох шнеків із протилежною навивкою лопатів, оснащених породоруйнівним інструментом, причому шнеки виконані з можливістю обертання в протилежні боку двигунами, змонтованими в їх середині Доцільно вантажно-транспортний пристрій виконати у вигляді шнекового транспортеру, що прикріплений до виконавчого органа через проріз у районі стику корпусів нижніх секцій Крім того, доцільно ходову частину комбайну виконати у вигляді котків, шарнірно закріплених на розпірних гідродомкратах і притиснутих ними в протилежні стінки виробки Таким чином, вирішено технічне завдання створити такий прохідницький комбайн, в якому 1 завдяки новому виконанню руйнуючого і вантажо транспортуючого органів та особливому з'єднанню і форми елементів ходової частини забезпечується підвищення ефективності роботи і швидкості проведення гірських виробок На фіг 1 зображений запропонований комбайн, на фіг 2- вид по А - А на фіг 1 Прохідницький комбайн складається з виконавчого органа, що виконаний із секцій 1, скріплених між собою, кожна з яких складається з двох шнеків 2, закріплених на корпусі 3 секцій Шнеки 2 у секції мають протилежну навивку лопатів 4 і обертаються у різні сторони Лопаті 4 постачені породоруйнівним інструментом 5 (різцями або шарошками) У стику корпусів 3 нижніх секцій 1 виконаний проріз 6, до якого примикає вантажно-транспортний пристрій 7 у виді шнекового транспортера Ходова частина комбайну містить котки 8, шарнірно з'єднані з розпірними гідродомкратами 9, яким котки притиснуті до протилежних стінок виробки На котки 8 можуть бути одягнені гусениці Шнеки 2 виконавчого орган і шнековий транспортер 7 постачені індивідуальними об'ємними високомоментними пдродвигунами 10, що підключені шлангами (умовно не показані на фігурах) до силового блоку гідронасосів 11, який пересувається разом з комбайном Для монтажа - демонтажних і допоміжних операцій із секціями служить маніпулятор 12 на монорельсовій дорозі 13, яка опирається на кріплення виробки 14 Завдяки тому, що виконавчий орган виконаний з шнекових секцій 1, досягається компактність, простота конструкції і витримується модульний принцип конструювання Обертання шнеків 2 у протилежних напрямках сприяє взаємному урівноважуванню обертових моментів Протилежна навивка лопатів 4 приводить до односпрямованого потоку зруйнованої породи до центру вибою і падінню и вниз у зону роботи вантажно-транспортного пристрою Постачання шнеків 2 індивідуальними високомоментними пдродвигунами виклю 1 чає необхідність у дорогих і громіздких редукторах, спрощує їхнє охолодження рідиною, яку подають до породоруйнівного інструменту на лопатях Виконання вантажо-транспортного пристрою у виді шнекового транспортеру, що примикає до центрального стику нижніх секцій, приводить до спрощення схеми руху суспензії руйнованої породи у воді, осушенню підошви гірничої виробки, зручно для наступного перевантаження у транспортні засоби (транспортери, колісний транспорт) з попереднім відділенням води із суспензії Те, що ходова частина виконана у виді котків, закріплених шарнірно на розпірних гідроциліндрах, дозволяє створити через шарнірні тяги високі напірні зусилля породоруйннівного інструменту на вибій, забезпечити просту й ефективну систему розподілення зусиль, одночасно за рахунок розпору в стінки виробки виконувати функції тимчасового ""кріплення у вибої і безпосередньо за комбайном Індивідуальні для кожної групи котків високомоментні пдродвигуни роблять простим керування рухом комбайну без застосування складних і дорогих редукторів, забезпечують його високу маневреність Прохідницький комбайн працює у такий спосіб Обертання шнеків 2, на лопатах 4 яких закріплено породоруйнівний інструмент 5 приводить до постійного руйнування породи по всій площі вибою При необхідності інструмент 5 може бути виконаний з різців, шарошок, застосовувати пдрострумені високого тиску та ш Зруйнована порода лопатями 4 переміщується до центру виробки і падає на підошву вибою, де через прорізь 6 підхоплюється у виді суспензії з водою шнековим транспортером 7 і видаляється з вибою Переміщення комбайну вперед з необхідним напірним зусиллям забезпечують котки 8, що обертаються гідромоторами 10 об'ємного пдроприводу 11 в різних напрямах Котки 8 притиснуті до стінок виробки розпірними гідродомкратами 9 і одночасно виконують роль тимчасового кріплення, утримуючи породу від обвалення Переміщення котків 8 через шарнірні тяги передається на секції 1 виконавчого органу, який у свою чергу транспортує за собою вантажно-транспортний пристрій 7 Поворот комбайну здійснюють шляхом зміни швидкості обертання індивідуальних пдродвигунів 10 у ВІДПОВІДНИХ груп котків 8 Таким чином, за допомогою прохідницького комбайну виконують процеси руйнування, доставки, навантаження і транспортування гірської маси, а також тимчасового кріплення гірничої виробки, забезпечуючи виконання поставленого технічного завдання - підвищення ефективності роботи і швидкості спорудження гірських виробок 47761 ФІГ. 1 J O 47761 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
