Скреперний ківш
Номер патенту: 48872
Опубліковано: 12.04.2010
Автори: Спільник Михайло Анатолійович, Деревянчук Михайло Іванович, Хмара Леонід Андрійович
Формула / Реферат
Скреперний ківш, що містить днище циліндричної форми з різнорівневими ріжучими ножами, бокові стінки з підрізаючими ножами і передню заслінку, який відрізняється тим, що він додатково обладнаний гумотканинним полотном на ширину ковша, яке одним кінцем закріплене на стику ножа і днища, а іншим - на привідному барабані, розташованому зверху ковша над ріжучими ножами.
Текст

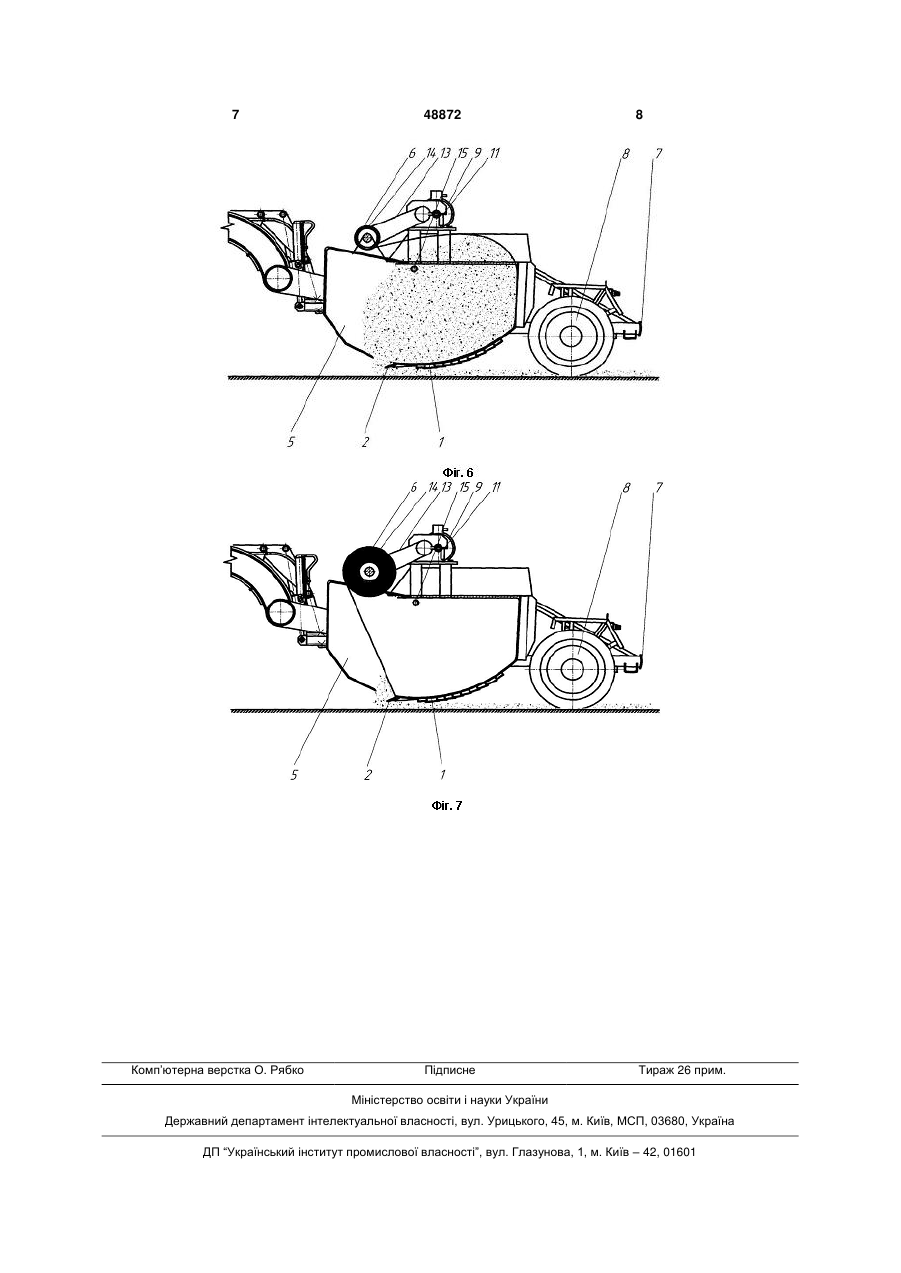

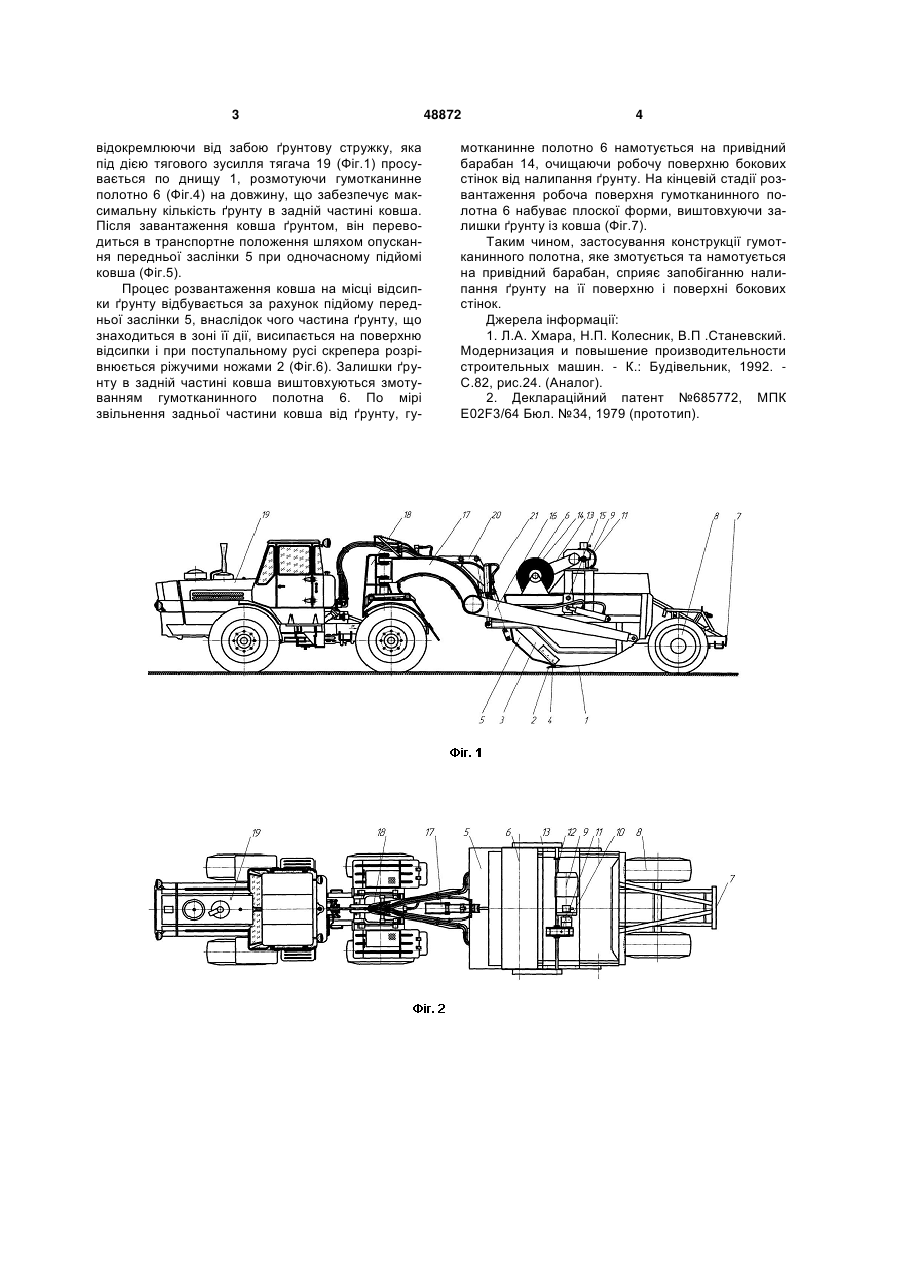

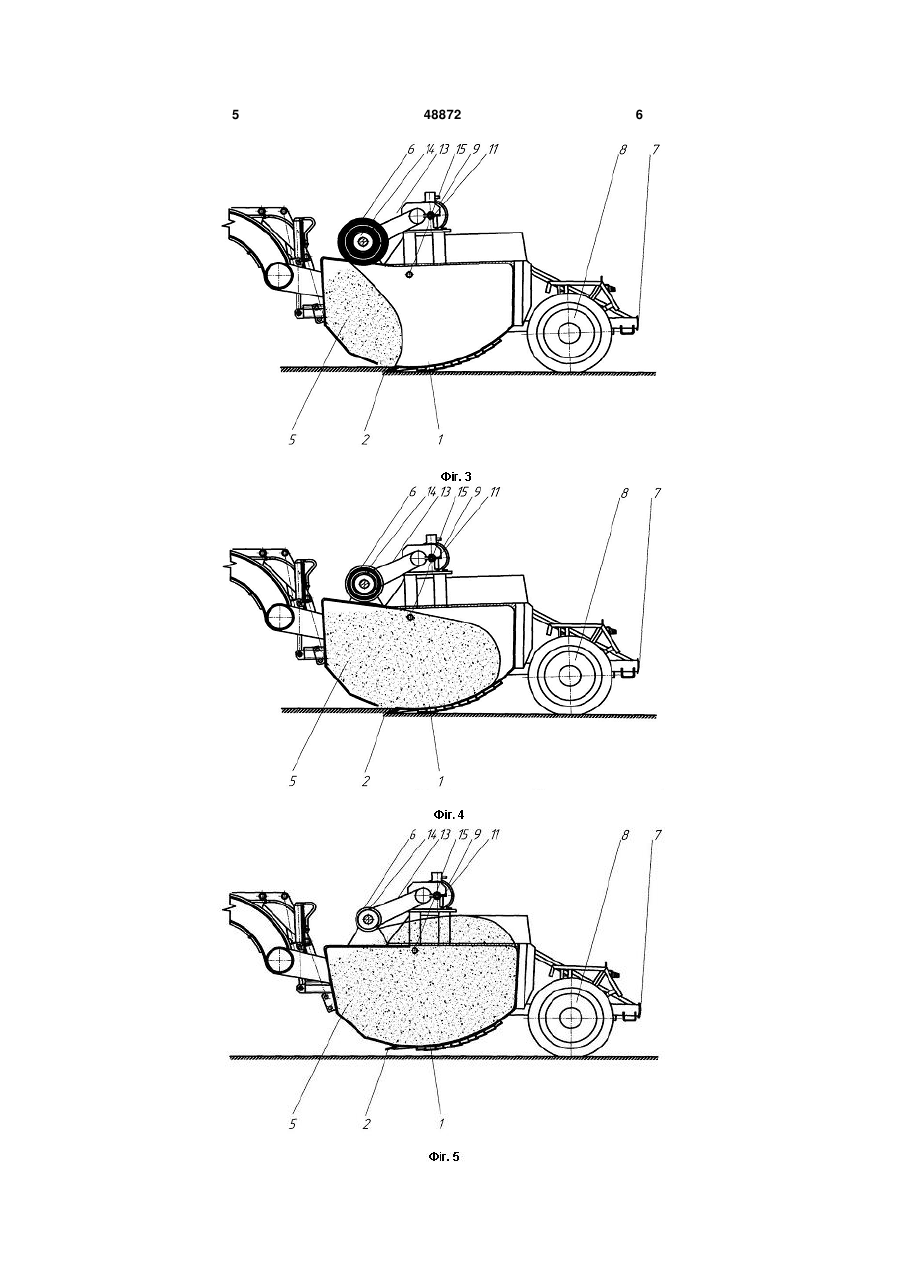

Скреперний ківш, що містить днище циліндричної форми з різнорівневими ріжучими ножами, бокові стінки з підрізаючими ножами і передню заслінку, який відрізняється тим, що він додатково обладнаний гумотканинним полотном на ширину ковша, яке одним кінцем закріплене на стику ножа і днища, а іншим - на привідному барабані, розташованому зверху ковша над ріжучими ножами. (19) (21) u200909762 (22) 24.09.2009 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) ХМАРА ЛЕОНІД АНДРІЙОВИЧ, ДЕРЕВ'ЯНЧУК МИХАЙЛО ІВАНОВИЧ, СПІЛЬНИК МИХАЙЛО АНАТОЛІЙОВИЧ (73) ХМАРА ЛЕОНІД АНДРІЙОВИЧ, ДЕРЕВ'ЯНЧУК МИХАЙЛО ІВАНОВИЧ, СПІЛЬНИК МИХАЙЛО АНАТОЛІЙОВИЧ 3 відокремлюючи від забою ґрунтову стружку, яка під дією тягового зусилля тягача 19 (Фіг.1) просувається по днищу 1, розмотуючи гумотканинне полотно 6 (Фіг.4) на довжину, що забезпечує максимальну кількість ґрунту в задній частині ковша. Після завантаження ковша ґрунтом, він переводиться в транспортне положення шляхом опускання передньої заслінки 5 при одночасному підйомі ковша (Фіг.5). Процес розвантаження ковша на місці відсипки ґрунту відбувається за рахунок підйому передньої заслінки 5, внаслідок чого частина ґрунту, що знаходиться в зоні її дії, висипається на поверхню відсипки і при поступальному русі скрепера розрівнюється ріжучими ножами 2 (Фіг.6). Залишки ґрунту в задній частині ковша виштовхуються змотуванням гумотканинного полотна 6. По мірі звільнення задньої частини ковша від ґрунту, гу 48872 4 мотканинне полотно 6 намотується на привідний барабан 14, очищаючи робочу поверхню бокових стінок від налипання ґрунту. На кінцевій стадії розвантаження робоча поверхня гумотканинного полотна 6 набуває плоскої форми, виштовхуючи залишки ґрунту із ковша (Фіг.7). Таким чином, застосування конструкції гумотканинного полотна, яке змотується та намотується на привідний барабан, сприяє запобіганню налипання ґрунту на її поверхню і поверхні бокових стінок. Джерела інформації: 1. Л.А. Хмара, Н.П. Колесник, В.П .Станевский. Модернизация и повышение производительности строительных машин. - К.: Будівельник, 1992. С.82, рис.24. (Аналог). 2. Деклараційний патент №685772, МПК E02F3/64 Бюл. №34, 1979 (прототип). 5 48872 6 7 Комп’ютерна верстка О. Рябко 48872 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюScraper bucket
Автори англійськоюKhmara Leonid Andriiovych, Derevianchuk Mykhailo Ivanovych, Spilnyk Mykhailo Anatoliiovych
Назва патенту російськоюСкреперный ковш
Автори російськоюХмара Леонид Андреевич, Деревянчук Михаил Иванович, Спильнык Михаил Анатольевич
МПК / Мітки
МПК: E02F 3/64
Мітки: ківш, скреперний
