Ківш

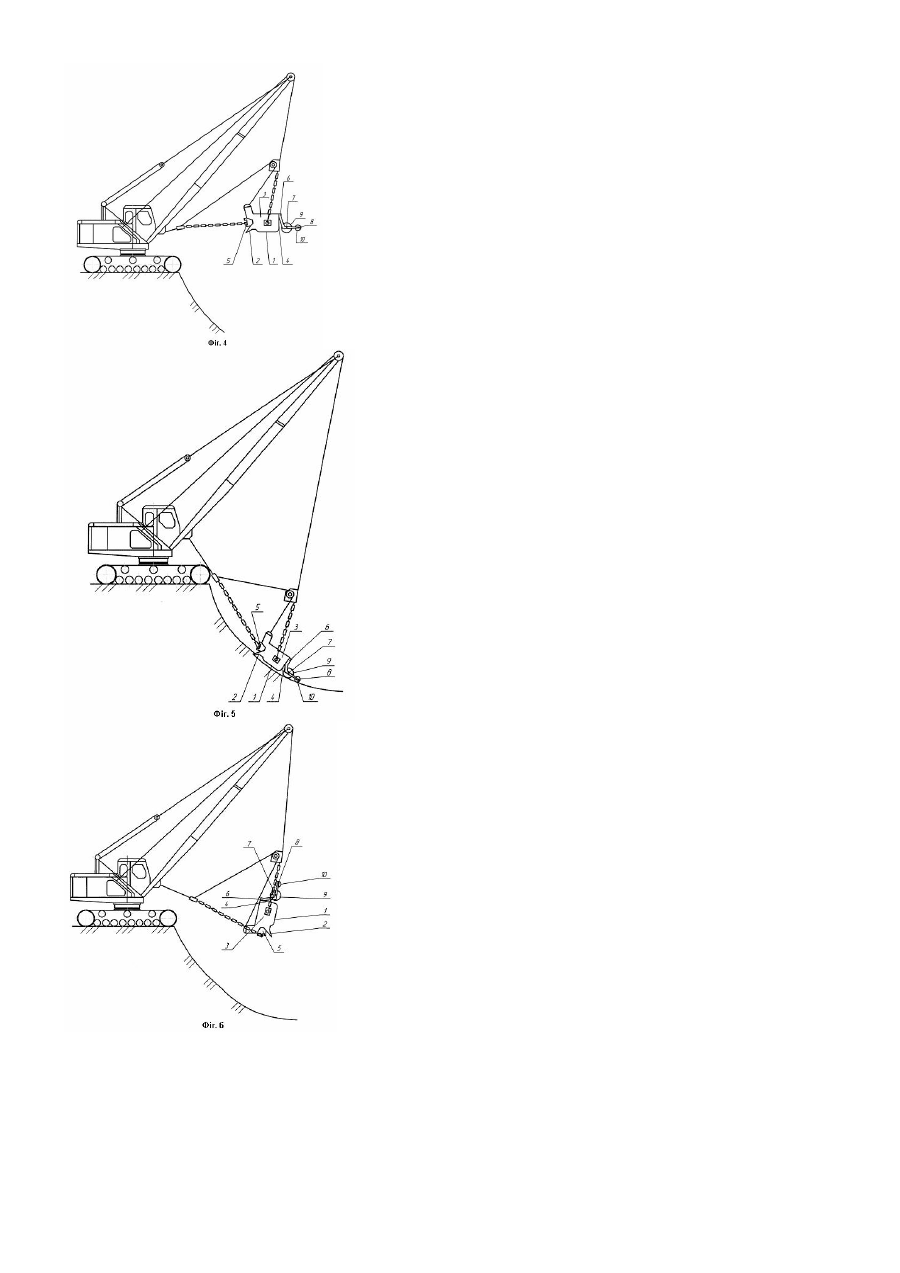

Корисна модель стосується землерийних машин, зокрема екскаваторів з робочим обладнанням драглайн. Існує ківш екскаватора драглайна, до складу якого входить днище з ріжучим ножем, бічні та задня стінки і вушка для тягових ланцюгів [1]. Недоліком відомої конструкції є значний опір переміщенню ковша під час копання внаслідок тертя днища о ґрунт. Найближчим технічним рішенням є ківш, що містить днище з ріжучим ножем, бічні та задню стінки і вушка для тягових ланцюгів. До задньої стінки ковша кріпиться кронштейн, на якому нижче рівня днища ковша шарнірне встановлений опорний ролик [2]. Суттєвим недоліком відомої конструкції ковша є те, що ролик постійно розміщується на одному рівні, і це не дозволяє регулювати зміну кута різання ножем ковша. Це збільшує енерговитрати на процес розробки ґрунтів та знижує ефективність використання ковша драглайна. Основою корисної моделі є задача вдосконалення ковша екскаватора драглайна, в якому наявність нових конструктивних елементів забезпечує підвищення стійкості ковша драглайна із напівкруглою ножовою системою, що дозволяє проводити більш ефективну розробку ґрунту. Означена задача вирішується тим, що в ковші, який містить днище з ріжучим ножем, бічні та задню стінки, кронштейн з опорним роликом та вушками для тягових ланцюгів, відповідно до корисної моделі, на зовнішній поверхні задньої стінки ковша закріплено додатковий кронштейн з опорними роликами. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображений ківш, вид збоку; на Фіг.2 - ківш, вид спереду; на Фіг.3 - ківш, вид зверху; на Фіг.4 - екскаватор з робочим обладнанням драглайн; на Фіг.5 - процес копання ґрунту; на Фіг.6 - процес розвантаження. Ківш містить днище 1 з ріжучим ножем 2, бічні 3 та задню 4 стінки, вушка 5 для тягових ланцюгів. На зовнішній поверхні задньої стінки 4 закріплено два кронштейни 6 в яких встановлено дві осі 7 і 8 - з центральним опорним роликом 9 на осі 7 та двома боковими роликами 10 на осі 8. Робота ковша здійснюється таким чином. При переміщенні ковша по ґрунту ріжучий ніж 2 вирізає стружку ґрунту серповидної форми. Центральний опорний ролик 9 та бокові ролики 10 профілюють слід від ножової системи та, ковзаючи по поверхні ґрунту, виключають тертя днища 1 по ґрунту, що знижує енергозатрати процесу розробки ґрунтів. Крім того, наявність центрального опорного ролика 9 та двох бокових роликів 10 дозволяє збільшити стійкість ковша драглайна з напівкруглою ножовою системою. Таким чином, наявність в конструкції ковша кронштейна 6, в якому встановлено дві вісі 7 і 8 з центральним 9 та двома опорними роликами 10 знижує коефіцієнт тертя днища ковша 1 по ґрунту та збільшує стійкість ковша при розробці ґрунту. Джерела інформації: 1. Л.А. Хмара, Н.П. Колесник, В.П. Станевский. Модернизация и повышение производительности строительных машин. - К.: Будівельник, 1992. - С.82, рис.24. (Аналог). 2. Деклараційний патент №38545, Бюл. №4, 2001. (Прототип).
