Бурова установка

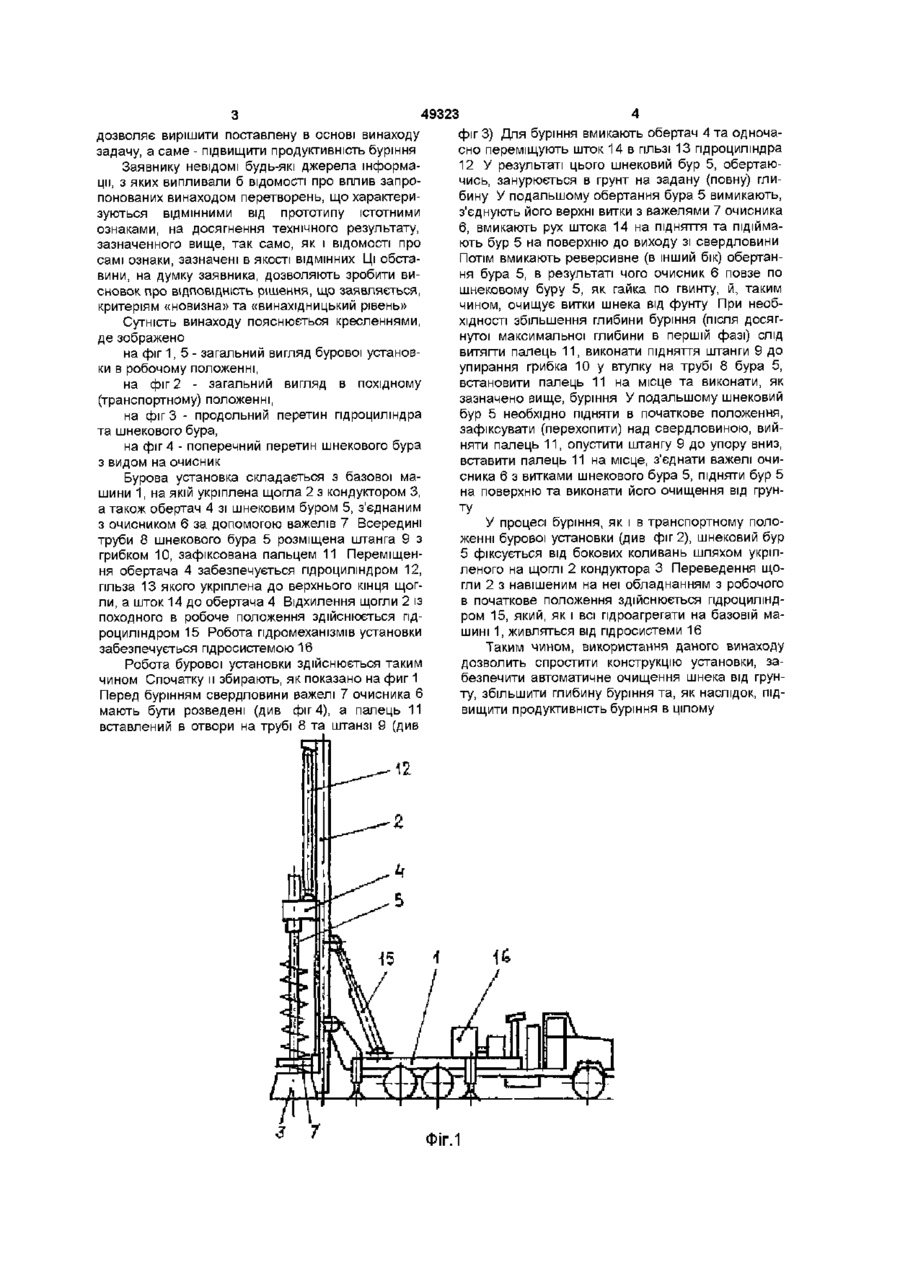

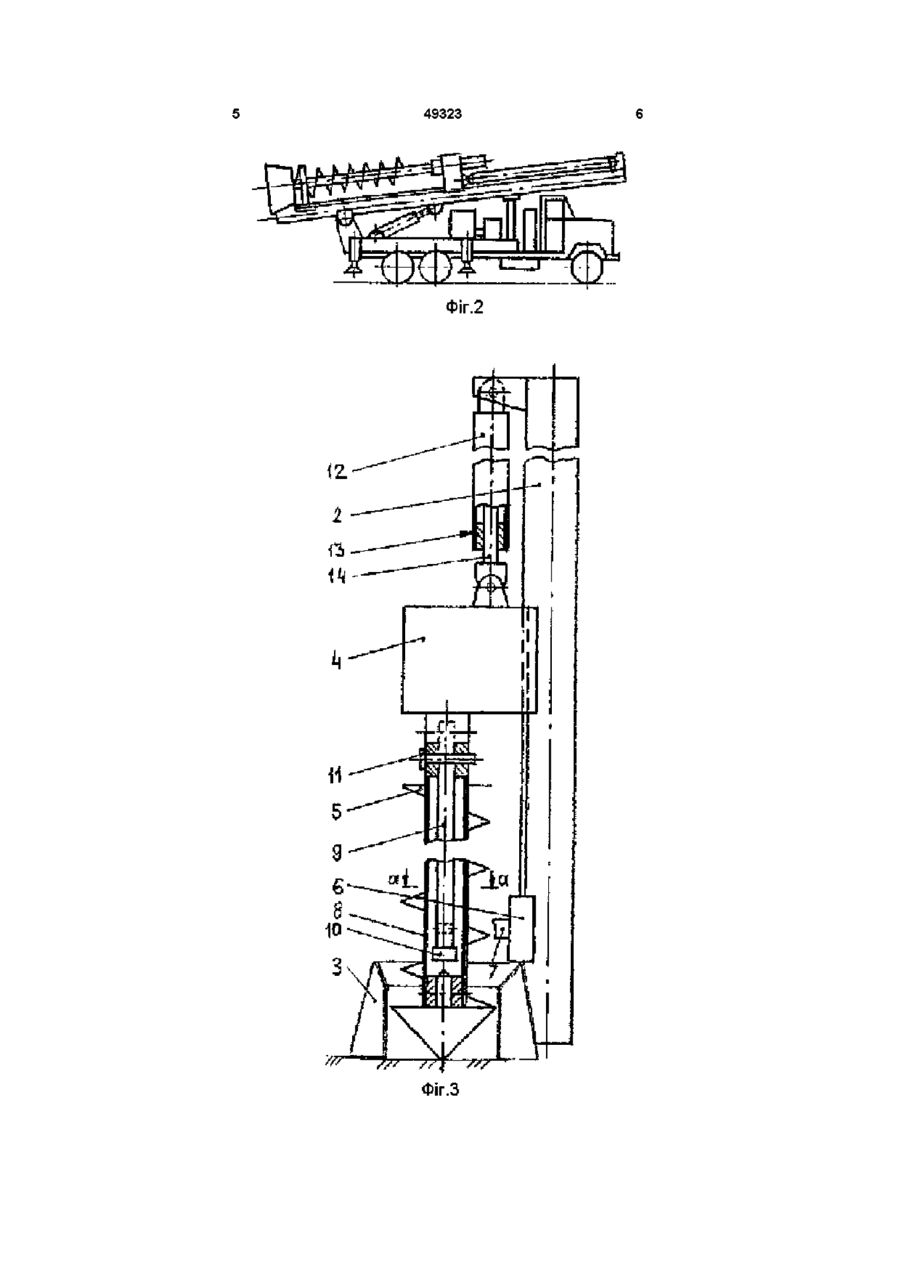

Бурова установка, що складається з базового автомобіля та встановленої на ньому щогли з кон дуктором, яка відхиляється і до якої рухомо приєднаний обертач зі шнековим буром, а також механізм руху обертача, яка відрізняється тим, що механізм виконаний у вигляді гідроциліндра, шток якого прикріплений до обертача, а гільза - до верхнього кінця щогли, при цьому шнековий бур з'єднаний з очисником на щоглі та обладнаний штангою, розміщеною в порожнині труби шнека з можливістю розсунення та фіксації за допомогою пальця, що з'єднує штангу з трубою шнекового бура Винахід відноситься до будівництва та може бути використаний, переважно для буріння свердловин під опори ЛІНІЙ електропередачі та при улаштуванні буронабивних паль Відомий пристрій аналогічного призначення, що включає в себе базову машину, на якій підвішено обертач зі шнековим буром (див «Сооружение линий электропередачи», «Энергия», Москва, 1970р,стор 168, рис 7-19) Недоліком цього пристрою є обмежена довжиною шнекового бура глибина буріння та його малий тиск на вибій Найближчим за технічною суттю та результатом, який досягається, є пристрій, що складається з базової машини, на якій встановлена щогла, що може відхилятися, обертач зі шнековим буром, а також механізм руху обертача, виконаний в вигляді двох гідроциліндрів з поліспастною системою, (див «Машина бурильная МРК-750А4 Техническое описание и инструкция по эксплуатации», Івановський механічний завод, м Іваново, вул Калашникова, 16) Недоліком цього пристрою є обмежена довжиною шнекового бура глибина буріння, складний механізм руху обертача, очищення шнека від фунту вручну та, як наслідок, недостатня продуктивність буріння якої рухомо приєднаний обертач зі шнековим буром, а також механізм руху обертача, згідно винаходу, вищевказаний механізм виконаний у вигляді гідроциліндра, шток якого прикріплений до обертача, а гільза до верхнього кінця щогли, при цьому шнековий бур з'єднаний з очисником на щоглі та обладнаний штангою, яка розміщена в порожнині труби шнека з можливістю розсуву та фіксації за допомогою пальця, який з'єднує штангу з трубою шнекового бура Між сукупністю ВІДМІННИХ рис технічного вирішення, що заявляється, та технічним результатом, який досягається, існує наступна система причинно-наслідкових зв'язків У конструкції, що пропонується, бурової установки, механізм руху обертача виконано у вигляді гідроциліндра, шток якого прикріплений до обертача, а гільза до верхнього кінця щогли, що значно спрощує конструкцію, за якої немає необхідності застосовувати поліспастну систему з двома гідроциліндрами, як у прототипі Установлення очисника на щоглі, з'єднаного зі шнековим буром, забезпечує автоматичне очищення шнека від грунту, що підвищує продуктивність буріння Оснащення шнекового бура штангою, розміщеною в порожнині труби шнека з бура, забезпечує можливість збільшення глибини буріння свердловин без нарощування шнекового бура додатковими секціями, що також підвищує продуктивність буріння Таким чином, запропонована сукупність ознак В основу винаходу покладене завдання вдосконалення конструкції бурової установки, за рахунок чого підвищується продуктивність буріння Поставлене завдання вирішується тим, що на базовій машині бурової установки з укріпленою на ній щоглою, що відхиляється, з кондуктором, до СО сч со 49323 4 фіг 3) Для буріння вмикають обертач 4 та одночадозволяє вирішити поставлену в основі винаходу сно переміщують шток 14 в ГІЛЬЗІ 13 гідроциліндра задачу, а саме - підвищити продуктивність буріння 12 У результаті цього шнековий бур 5, обертаюЗаявнику невідомі будь-які джерела інформачись, занурюється в грунт на задану (повну) глиції, з яких випливали б ВІДОМОСТІ про вплив запробину У подальшому обертання бура 5 вимикають, понованих винаходом перетворень, що характериз'єднують його верхні витки з важелями 7 очисника зуються ВІДМІННИМИ від прототипу істотними 6, вмикають рух штока 14 на підняття та підіймаознаками, на досягнення технічного результату, ють бур 5 на поверхню до виходу зі свердловини зазначенного вище, так само, як і ВІДОМОСТІ про Потім вмикають реверсивне (в інший бік) обертансамі ознаки, зазначені в якості ВІДМІННИХ ЦІ обстаня бура 5, в результаті чого очисник 6 повзе по вини, на думку заявника, дозволяють зробити вишнековому буру 5, як гайка по гвинту, й, таким сновок про ВІДПОВІДНІСТЬ рішення, що заявляється, чином, очищує витки шнека від фунту При необкритеріям «новизна» та «винахідницький рівень» хідності збільшення глибини буріння (після досягСутність винаходу пояснюється кресленнями, нутої максимальної глибини в першій фазі) слід де зображено витягти палець 11, виконати підняття штанги 9 до на фіг 1,5- загальний вигляд бурової установупирання грибка 10 у втулку на трубі 8 бура 5, ки в робочому положенні, встановити палець 11 на місце та виконати, як на фіг 2 - загальний вигляд в похідному зазначено вище, буріння У подальшому шнековий (транспортному) положенні, бур 5 необхідно підняти в початкове положення, на фіг 3 - продольний перетин гідроциліндра зафіксувати (перехопити) над свердловиною, вийта шнекового бура, няти палець 11, опустити штангу 9 до упору вниз, на фіг 4 - поперечний перетин шнекового бура вставити палець 11 на місце, з'єднати важелі очиз видом на очисник сника 6 з витками шнекового бура 5, підняти бур 5 Бурова установка складається з базової мана поверхню та виконати його очищення від груншини 1, на якій укріплена щогла 2 з кондуктором З, ту а також обертач 4 зі шнековим буром 5, з'єднаним У процесі буріння, як і в транспортному полоз очисником 6 за допомогою важелів 7 Всередині женні бурової установки (див фіг 2), шнековий бур труби 8 шнекового бура 5 розміщена штанга 9 з 5 фіксується від бокових коливань шляхом укріпгрибком 10, зафіксована пальцем 11 Переміщенленого на щоглі 2 кондуктора 3 Переведення щоня обертача 4 забезпечується гідроциліндром 12, гли 2 з навішеним на неї обладнанням з робочого гільза 13 якого укріплена до верхнього кінця щогв початкове положення здійснюється гідроциліндли, а шток 14 до обертача 4 Відхилення щогли 2 із ром 15, який, як і всі гідроагрегати на базовій мапоходного в робоче положення здійснюється гідшині 1, живляться від гідросистеми 16 роциліндром 15 Робота пдромеханізмів установки забезпечується гідросистемою 16 Таким чином, використання даного винаходу дозволить спростити конструкцію установки, заРобота бурової установки здійснюється таким безпечити автоматичне очищення шнека від грунчином Спочатку и збирають, як показано на фиг 1 ту, збільшити глибину буріння та, як наслідок, підПеред бурінням свердловини важелі 7 очисника 6 вищити продуктивність буріння в цілому мають бути розведені (див фіг 4), а палець 11 вставлений в отвори на трубі 8 та штанзі 9 (див ФІГ.1 49323 ФІГ.2 49323 a a Фіг.4 Фіг.5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
