Бурова установка

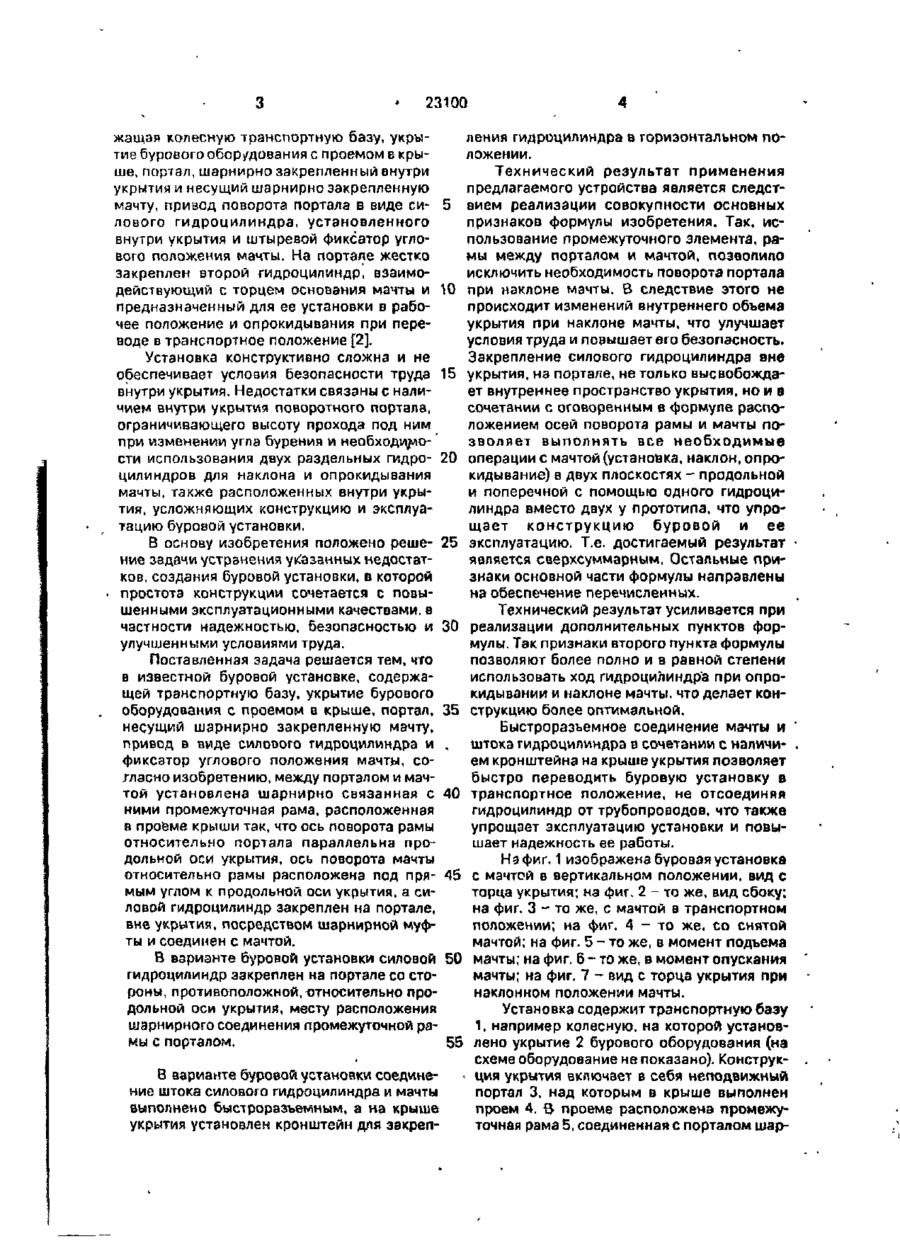

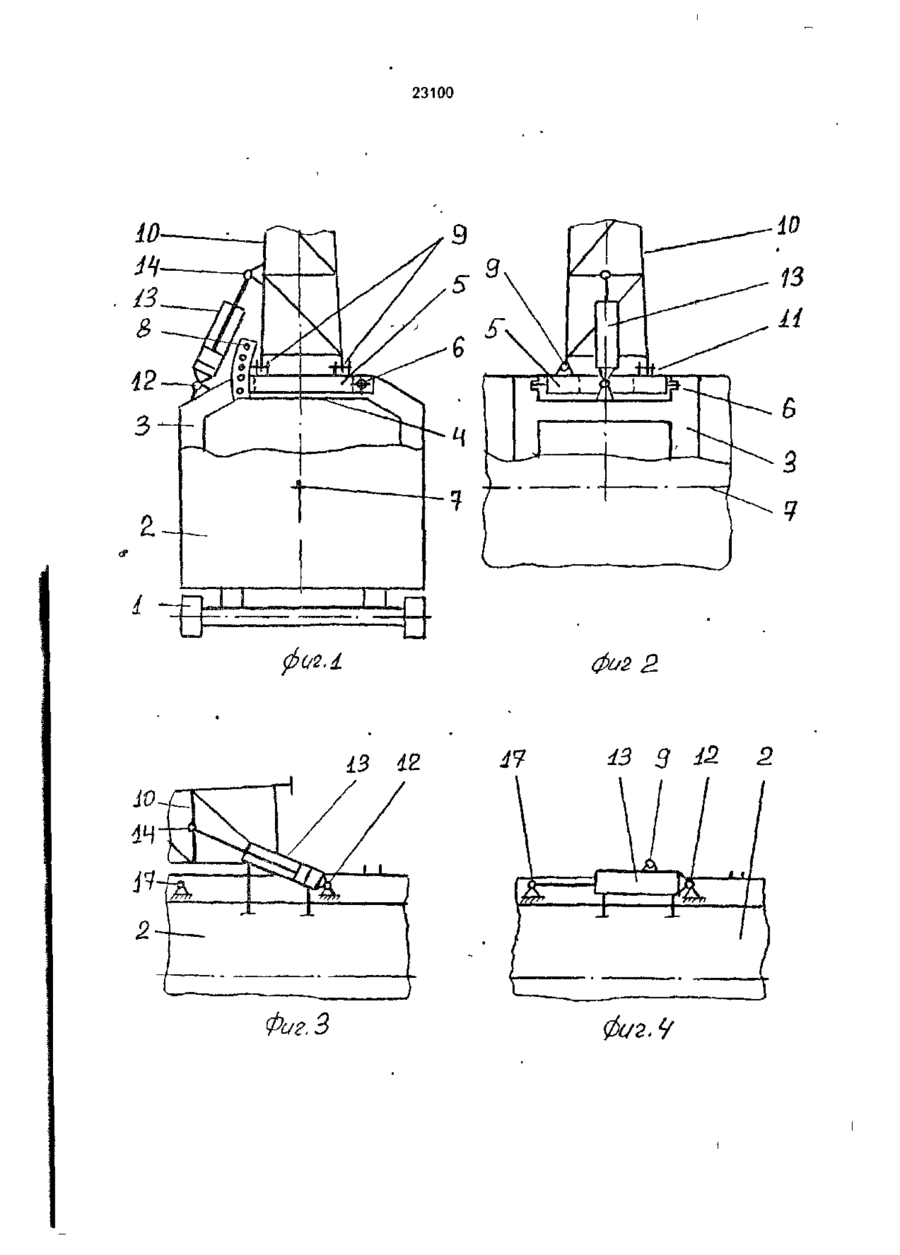

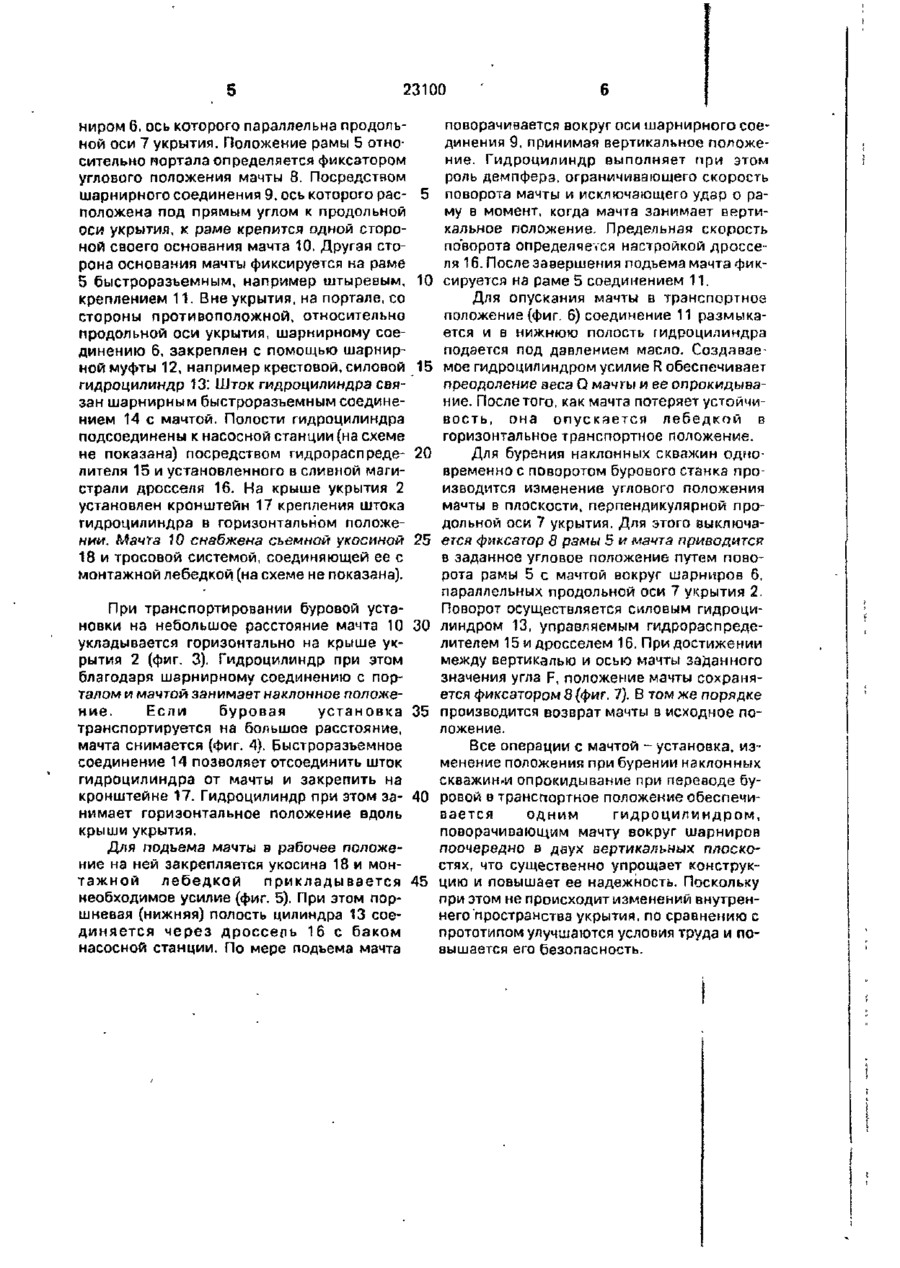

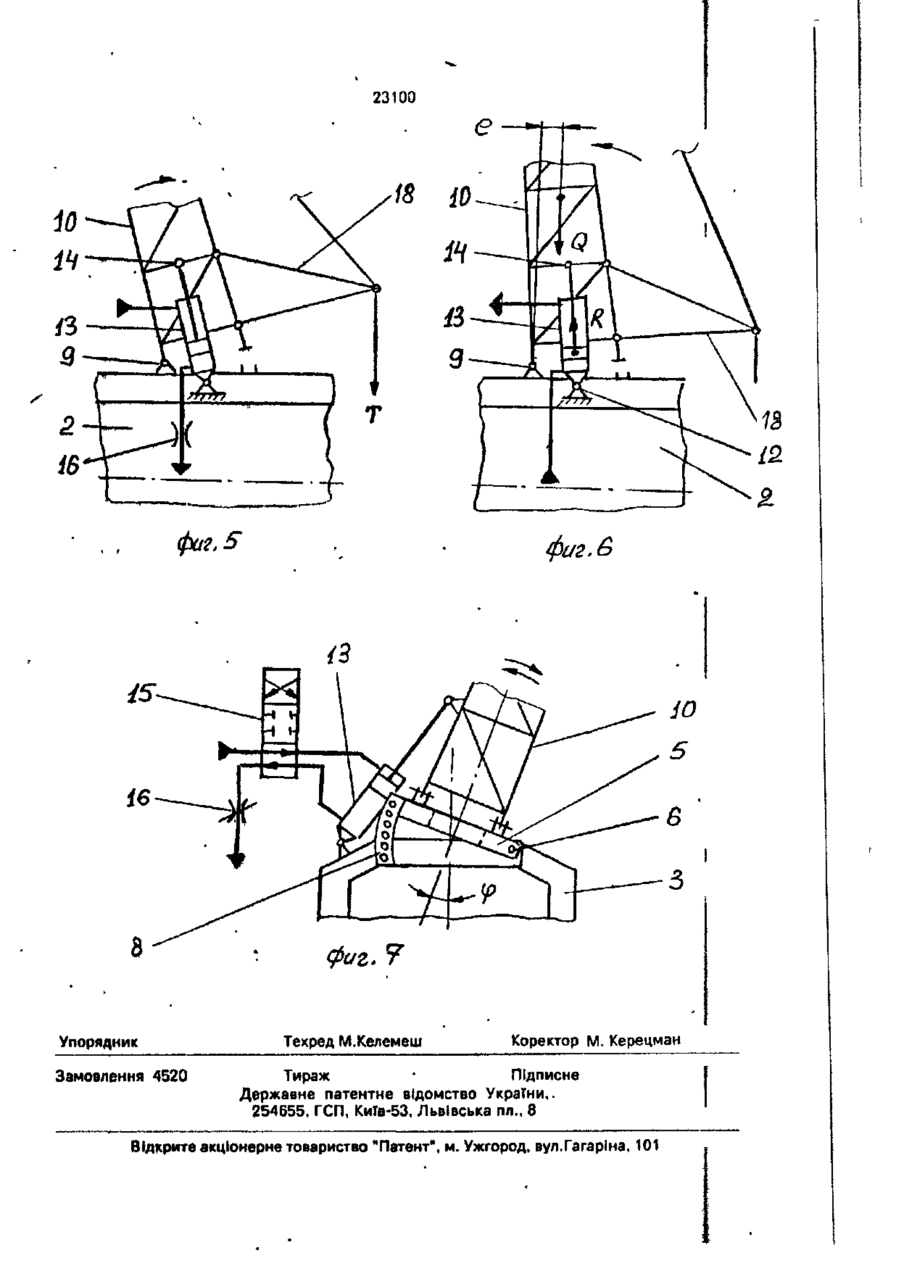

1. Буровая установка, содержащая транспортную базу, укрытие бурового оборудования с проемом в крыше, портал, несущий шарнирно закрепленную мачту, привод в виде силового гидроцилиндра и фиксатор углового положения мачты, о т л и ч а ю щ а я с я тем, что между порталом и мачтой установлена шарнирно связанная с ними промежуточная рама, расположенная в проеме крыши так, что ось поворота рамы относительно портала параллельна продольной •оси укрытия, ось поворота мачты относительно рамы расположена под прямым углом к продольной оси укрытия, а силовой гидроцилиндр закреплен на портале, вне укрытия, посредством шарнирной муфты и соединен с мачтой 2 Буровая установка по п. 1, о т л и ч а ю щ а я с я тем, что гидроцилиндр закреплен на портале со стороны, противоположной, относительно продольной оси укрытия, месту расположения шарнирного соединения промежуточной рамы с порталом. 3. Буровая установка по п. 1, о т л и ч а ю щ а я с я тем, что соединение штока гидроцилиндра и мачты выполнено быстроразьемным, а на крыше укрытия установлен кронштейн для закрепления гидроцилиндра в горизонтальном положении Изобретение относится к бурению, а именно к самоходным и передвижным буровым установкам, предназначенным для бурения вертикальных и наклонных скважин. Известна буровая установка, содержащая колесную транспортную базу, укрытие с проемом в крыше, основание с закрепленной на нем с помощью осевого шарнира мачтой, механизм ее подъема в виде гидроцилиндра и крышку, размещенную с задней стороны мачты [1], Недостатком установки является невозможность бурения наклонных скважин и конструктивно ограниченная высота мачты. Известна, принятая в качестве прототипа, передвижная буровая установка, содер S3 СА) 23100 жащэя колесную транспортную базу, укрытие бурового оборудования с проемом Е крыше, портал, шарнирно закрепленный внутри укрытия и несущий шарнирно закрепленную мачту, привод поворота портала в виде си- 5 лового гидроцилиндра, установленного внутри укрытия и штыревой фиксатор углового положения мачты. На портале жестко закреплен второй гидроцилиндр, взаимодействующий с торцем основания мачты и 10 предназначенный для ее установки в рабочее положение и опрокидывания при переводе в транспортное положение [2]. ления гидроцилиндра в горизонтальном положении. Технический результат применения предлагаемого устройства является следствием реализации совокупности основных признаков формулы изобретения. Так, использование промежуточного элемента, рамы между порталом и мачтой, позволило исключить необходимость поворота портала при наклоне мачты. В следствие этого не происходит изменений внутреннего объема укрытия при наклоне мачты, что улучшает условия труда и повышает его безопасность. Закрепление силового гидроцилиндра вне Установка конструктивно сложна и не укрытия, на портале, не только высвобождаобеспечивает условия безопасности труда 15 ет внутреннее пространство укрытия, но и в внутри укрытия. Недостатки связаны с налисочетании с оговоренным в формуле распочием внутри укрытия поворотного портала, ложением осей поворота рамы и мачты поограничивающего высоту прохода под ним зволяет выполнять все н е о б х о д и м ы е при изменении угла бурения и необходимооперации с мачтой (установка, наклон, опрости использования двух раздельных гидро- 20 кидывание) в двух плоскостях - продольной цилиндров для наклона и опрокидывания и поперечной с помощью одного гидроцимачты, также расположенных внутри укрылиндра вместо двух у прототипа, что упротия, усложняющих конструкцию и эксплуащает к о н с т р у к ц и ю буровой и ее тацию буровой установки. эксплуатацию. Т.е. достигаемый результат В основу изобретения положено реше- 25 является сверхсуммарным. Остальные приние задачи устранения указанных недостатзнаки основной части формулы направлены ков, создания буровой установки, в которой на обеспечение перечисленных. простота конструкции сочетается с повышенными эксплуатационными качествами, в Технический результат усиливается при частности надежностью, безопасностью и 30 реализации дополнительных пунктов форулучшенными условиями труда. мулы. Так признаки второго пункта формулы Поставленная задача решается тем, что позволяют более полно и в равной степени в известной буровой установке, содержаиспользовать ход гидроцилиндра при опрощей транспортную базу, укрытие бурового кидывании и наклоне мачты, что делает коноборудования с проемом в крыше, портал, 35 струкцию более оптимальной, несущий шарнирно закрепленную мачту, Быстроразъемное соединение мачты и привод в виде силового гидроцилиндра и , штока гидроцилиндра в сочетании с наличификсатор углового положения мачты, соем кронштейна на крыше укрытия позволяет гласно изобретению, между порталом и мачбыстро переводить буровую установку в той установлена шарнирно связанная с 40 транспортное положение, не отсоединяя ними промежуточная рама, расположенная гидроцилиндр от трубопроводов, что также в проёме крыши так, что ось поворота рамы упрощает эксплуатацию установки и повыотносительно портала параллельна прошает надежность ее работы. дольной оси укрытия, ось поворота мачты Нэфиг. 1 изображена буровая установка относительно рамы расположена под пря- 45 с мачтой в вертикальном положении, вид с мым углом к продольной оси укрытия, а ситорца укрытия; на фиг. 2 - то же, вид сбоку; ловой гидроцилиндр закреплен на портале, на фиг. 3 - то же, с мачтой в транспортном вне укрытия, посредством шарнирной муфположении; на фиг. 4 - то же, со снятой ты и соединен с мачтой. мачтой; на фиг. 5 - то же, в момент подъема В варианте буровой установки силовой 50 мачты; на фиг. 6 - то же, в момент опускания гидроцилиндр закреплен на портале со стомачты; на фиг. 7 - вид с торца укрытия при роны, противоположной, относительно пронаклонном положении мачты. дольной оси укрытий, месту расположения Установка содержит транспортную базу шарнирного соединения промежуточной ра1, например колесную, на которой установмы с порталом. 55 лено укрытие 2 бурового оборудования (на схеме оборудование не показано). Конструк8 варианте буровой установки соединеция укрытия включает в себя неподвижный ние штока силового гидроцилиндра и мачты портал 3, над которым в крыше выполнен выполнено быстрорэзъемным, а на крыше проем 4. В проеме расположена промежуукрытия установлен кронштейн для закрепточная рама 5, соединенная с порталом шар 23100 ниром 6. ось которого параллельна продольной оси 7 укрытия. Положение рамы 5 относительно портала определяется фиксатором углового положения мачты 8. Посредством шарнирного соединения 9, ось которого расположена под прямым углом к продольной оси укрытия, к раме крепится одной стороной своего основания мачта 10. Другая сторона основания мачты фиксируется на раме 5 быстроразьемным, например штыревым, креплением 11. Вне укрытия, на портале, со стороны противоположной, относительно продольной оси укрытия, шарнирному соединению 6, закреплен с помощью шарнирной муфты 12, например крестовой, силовой гидроцилиндр 13: Шток гидроцилиндра связан шарнирным быстроразъемным соединением 14 с мачтой. Полости гидроцилиндра подсоединены к насосной станции(на схеме не показана) посредством гидрораспределителя 15 и установленного в сливной магистрали дросселя 16. На крыше укрытия 2 установлен кронштейн 17 крепления штока гидроцилиндра в горизонтальном положении. Мачта 10 снабжена сьемной укосиной 18 и тросовой системой, соединяющей ее с монтажной лебедкой (на схеме не показана). поворачивается вокруг оси шарнирного соединения 9, принимая вертикальное положение. Гидроцилиндр выполняет при этом роль демпфера, ограничивающего скорость 5 поворота мачты и исключающего удар о раму в момент, когда мачта занимает вертикальное положение. Предельная скорость поворота определяется настройкой дросселя 16. После завершения подъема мачта фик10 сируется на раме 5 соединением 11. Для опускания мачты в транспортное положение (фиг. 6) соединение 11 размыкается и в нижнюю полость гидроцилиндра подается под давлением масло. Создавае15 мое гидроцилиндром усилие R обеспечивает преодоление веса Q мачгы и ее опрокидывание. После того, как мачта потеряет устойчивость, она о п у с к а е т с я лебедкой о горизонтальное транспортное положение. 20 Для бурения наклонных скважин одновременно с поворотом бурового станка производится изменение углового положения ма^ты в плоскости, перпендикулярной продольной оси 7 укрытия. Для этого выключа25 ется фиксатор 8 рэмы 5 и мачта приводится в заданное угловое положение путем поворота рамы 5 с мачтой вокруг шарниров 6, параллельных продольной оси 7 укрытия 2. Поворот осуществляется силовым гидроциПри транспортировании буровой установки на небольшое расстояние мачта 10 30 линдром 13, управляемым гидрорзспределителем 15 и дросселем 16. При достижении укладывается горизонтально на крыше укмежду вертикалью и осью мачты заданного рытия 2 {фиг. 3). Гидроцилиндр при этом значения угла F, положение мачты сохраняблагодаря шарнирному соединению с порется фиксатором 8 (фиг. 7). В том же порядке талом и мачтой занимает наклонное положение. Если буровая у с т а н о в к а 35 производится возврат мачты в исходное положение. транспортируется на большое расстояние, мачта снимается (фиг. 4). Быстроразъемное Все операции с мачтой - установка, изсоединение 14 позволяет отсоединить шток менение положения при бурении наклонных гидроцилиндра от мачты и закрепить на скважин-и опрокидывание при переводе букронштейне 17. Гидроцилиндр при этом за- 40 ровой в транспортное положение обеспечинимает горизонтальное положение вдоль вается одним гидроцилиндром, крыши укрытия. поворачивающим мачту вокруг шарниров поочередно в двух вертикальных плоскоДля подъема мачты в рабочее положестях, что существенно упрощает конструкние на ней закрепляется укосина 18 и монтажной лебедкой прикладывается 45 цию и повышает ее надежность. Поскольку при этом не происходит изменений внутреннеобходимое усилие (фиг. 5). При этом порнего пространства укрытия, по сравнению с шневая (нижняя) полость цилиндра 13 соепрототипом улучшаются условия труда и подиняется через дроссель 16 с баком вышается его безопасность. насосной станции. По мере подъема мачта 23100 I фиг 2. із Фиг. 3 іг ІЗ З ІЗ- 2 0U2.9 23100 фаг. 6 8 Упорядник Замовлення 4520 Техред М.Келемеш Коректор М. Керецман Тираж • Підписне Державне патентне відомство України,. 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101 ' L'i
