Автомобільна газозаправна станція
Номер патенту: 49539
Опубліковано: 26.04.2010
Автори: Козлов Анатолій Володимирович, Мусійчук Валерій Миколайович
Формула / Реферат
Автомобільна газозаправна станція, яка включає два резервуари для накопичення і видачі скрапленого газу, фільтр, насос і заправну колонку, з'єднані трубопроводами і встановленими на них кранами, яка відрізняється тим, що станція оснащена другим фільтром, другим насосом і другою заправною колонкою, з'єднаними трубопроводами і встановленими на них кранами з резервуарами і між собою з можливістю подавати один вид скрапленого газу на одну заправну колонку, другий вид скрапленого газу на другу заправну колонку або один вид скрапленого газу на обидві заправні колонки, або другий вид скрапленого газу на обидві заправні колонки.
Текст

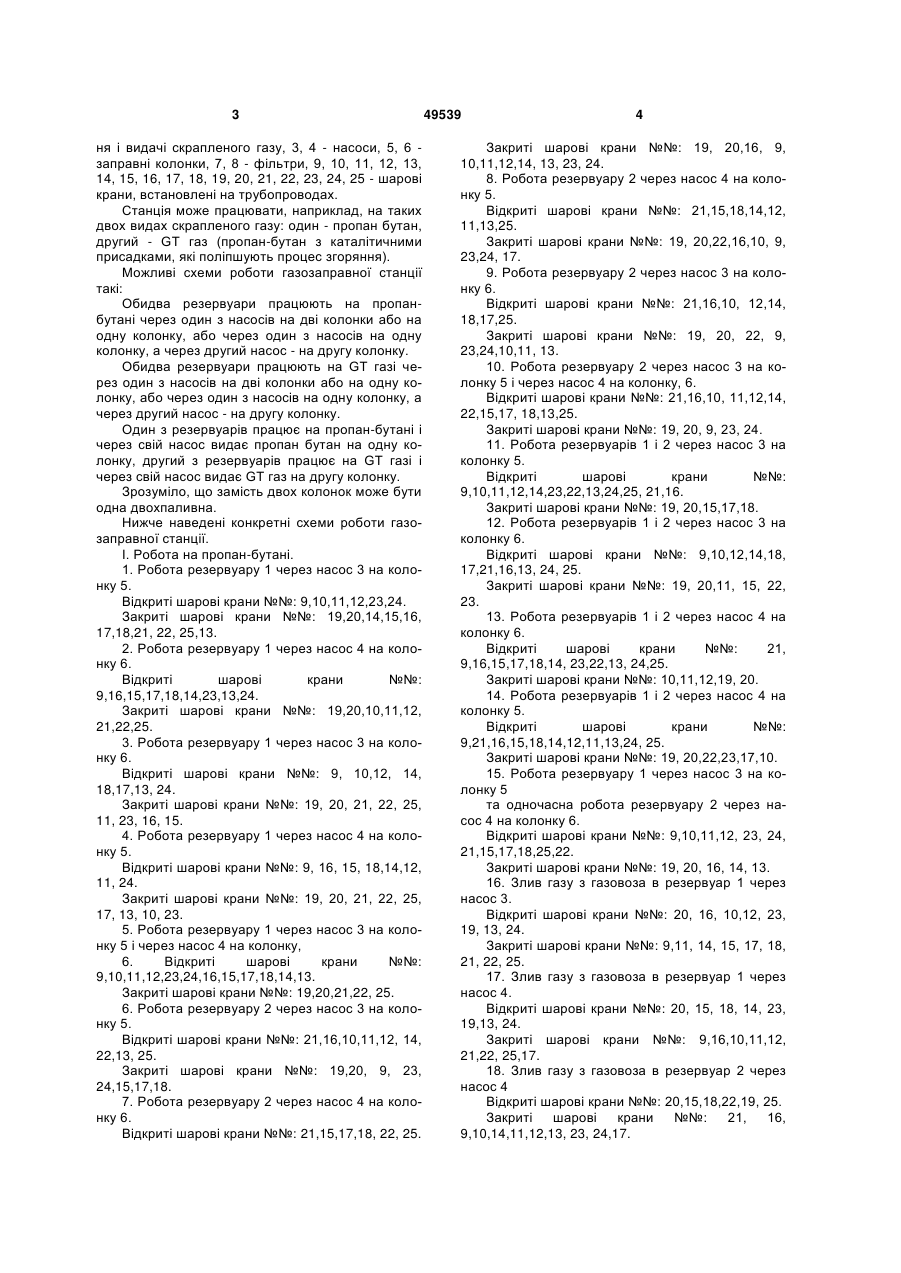

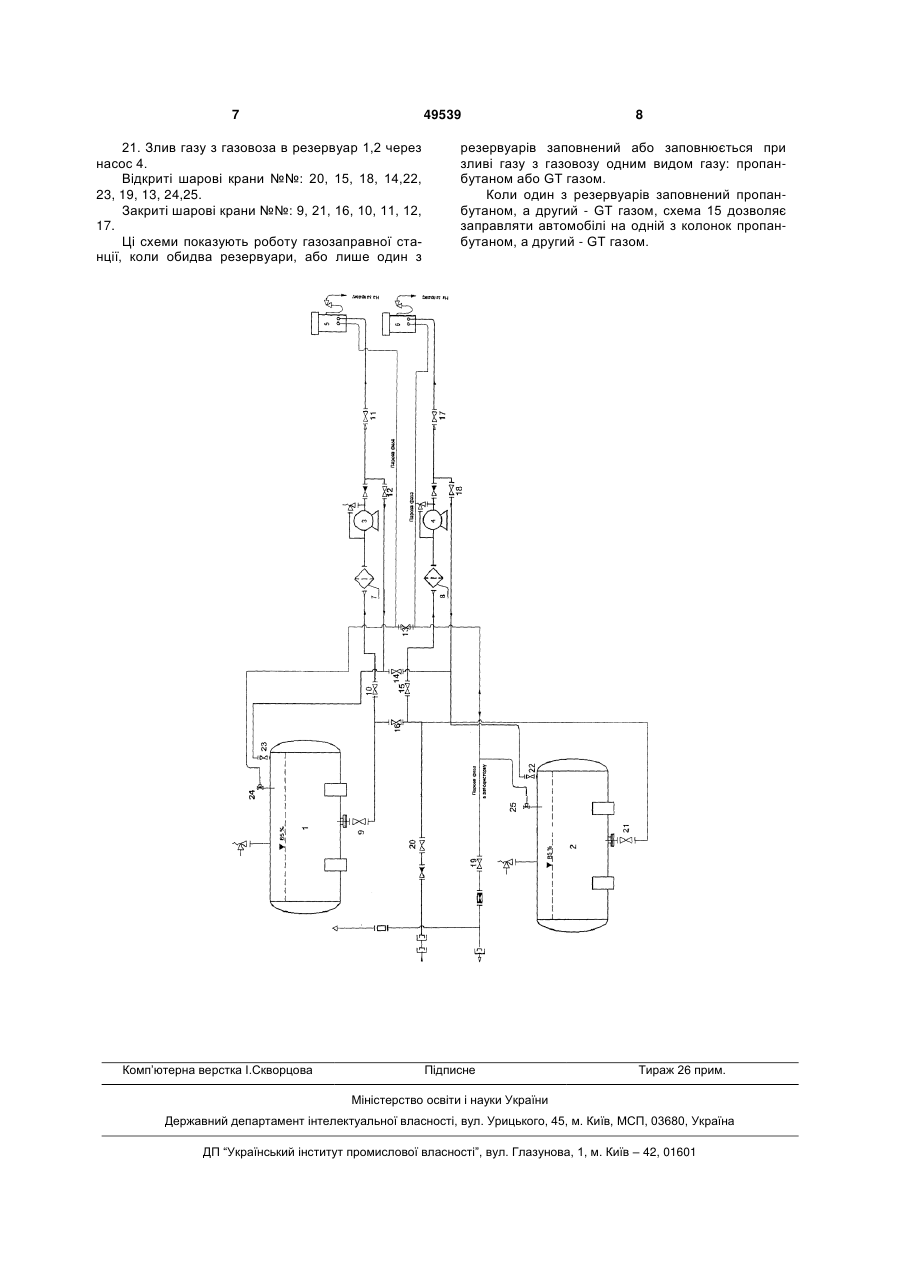

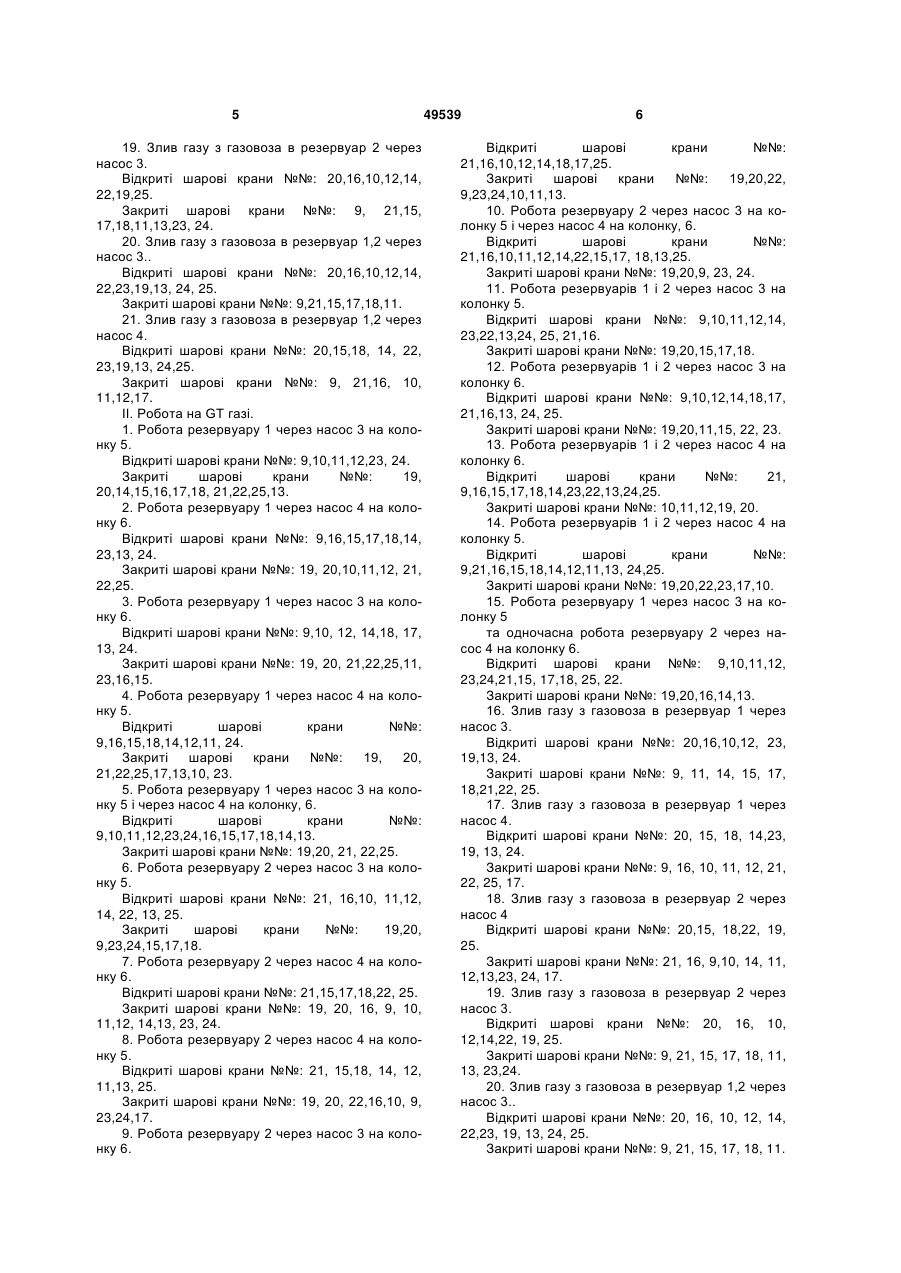

Автомобільна газозаправна станція, яка включає два резервуари для накопичення і видачі скрапленого газу, фільтр, насос і заправну колон 3 ня і видачі скрапленого газу, 3, 4 - насоси, 5, 6 заправні колонки, 7, 8 - фільтри, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25 - шарові крани, встановлені на трубопроводах. Станція може працювати, наприклад, на таких двох видах скрапленого газу: один - пропан бутан, другий - GT газ (пропан-бутан з каталітичними присадками, які поліпшують процес згоряння). Можливі схеми роботи газозаправної станції такі: Обидва резервуари працюють на пропанбутані через один з насосів на дві колонки або на одну колонку, або через один з насосів на одну колонку, а через другий насос - на другу колонку. Обидва резервуари працюють на GT газі через один з насосів на дві колонки або на одну колонку, або через один з насосів на одну колонку, а через другий насос - на другу колонку. Один з резервуарів працює на пропан-бутані і через свій насос видає пропан бутан на одну колонку, другий з резервуарів працює на GT газі і через свій насос видає GT газ на другу колонку. Зрозуміло, що замість двох колонок може бути одна двохпаливна. Нижче наведені конкретні схеми роботи газозаправної станції. І. Робота на пропан-бутані. 1. Робота резервуару 1 через насос 3 на колонку 5. Відкриті шарові крани №№: 9,10,11,12,23,24. Закриті шарові крани №№: 19,20,14,15,16, 17,18,21, 22, 25,13. 2. Робота резервуару 1 через насос 4 на колонку 6. Відкриті шарові крани №№: 9,16,15,17,18,14,23,13,24. Закриті шарові крани №№: 19,20,10,11,12, 21,22,25. 3. Робота резервуару 1 через насос 3 на колонку 6. Відкриті шарові крани №№: 9, 10,12, 14, 18,17,13, 24. Закриті шарові крани №№: 19, 20, 21, 22, 25, 11, 23, 16, 15. 4. Робота резервуару 1 через насос 4 на колонку 5. Відкриті шарові крани №№: 9, 16, 15, 18,14,12, 11, 24. Закриті шарові крани №№: 19, 20, 21, 22, 25, 17, 13, 10, 23. 5. Робота резервуару 1 через насос 3 на колонку 5 і через насос 4 на колонку, 6. Відкриті шарові крани №№: 9,10,11,12,23,24,16,15,17,18,14,13. Закриті шарові крани №№: 19,20,21,22, 25. 6. Робота резервуару 2 через насос 3 на колонку 5. Відкриті шарові крани №№: 21,16,10,11,12, 14, 22,13, 25. Закриті шарові крани №№: 19,20, 9, 23, 24,15,17,18. 7. Робота резервуару 2 через насос 4 на колонку 6. Відкриті шарові крани №№: 21,15,17,18, 22, 25. 49539 4 Закриті шарові крани №№: 19, 20,16, 9, 10,11,12,14, 13, 23, 24. 8. Робота резервуару 2 через насос 4 на колонку 5. Відкриті шарові крани №№: 21,15,18,14,12, 11,13,25. Закриті шарові крани №№: 19, 20,22,16,10, 9, 23,24, 17. 9. Робота резервуару 2 через насос 3 на колонку 6. Відкриті шарові крани №№: 21,16,10, 12,14, 18,17,25. Закриті шарові крани №№: 19, 20, 22, 9, 23,24,10,11, 13. 10. Робота резервуару 2 через насос 3 на колонку 5 і через насос 4 на колонку, 6. Відкриті шарові крани №№: 21,16,10, 11,12,14, 22,15,17, 18,13,25. Закриті шарові крани №№: 19, 20, 9, 23, 24. 11. Робота резервуарів 1 і 2 через насос 3 на колонку 5. Відкриті шарові крани №№: 9,10,11,12,14,23,22,13,24,25, 21,16. Закриті шарові крани №№: 19, 20,15,17,18. 12. Робота резервуарів 1 і 2 через насос 3 на колонку 6. Відкриті шарові крани №№: 9,10,12,14,18, 17,21,16,13, 24, 25. Закриті шарові крани №№: 19, 20,11, 15, 22, 23. 13. Робота резервуарів 1 і 2 через насос 4 на колонку 6. Відкриті шарові крани №№: 21, 9,16,15,17,18,14, 23,22,13, 24,25. Закриті шарові крани №№: 10,11,12,19, 20. 14. Робота резервуарів 1 і 2 через насос 4 на колонку 5. Відкриті шарові крани №№: 9,21,16,15,18,14,12,11,13,24, 25. Закриті шарові крани №№: 19, 20,22,23,17,10. 15. Робота резервуару 1 через насос 3 на колонку 5 та одночасна робота резервуару 2 через насос 4 на колонку 6. Відкриті шарові крани №№: 9,10,11,12, 23, 24, 21,15,17,18,25,22. Закриті шарові крани №№: 19, 20, 16, 14, 13. 16. Злив газу з газовоза в резервуар 1 через насос 3. Відкриті шарові крани №№: 20, 16, 10,12, 23, 19, 13, 24. Закриті шарові крани №№: 9,11, 14, 15, 17, 18, 21, 22, 25. 17. Злив газу з газовоза в резервуар 1 через насос 4. Відкриті шарові крани №№: 20, 15, 18, 14, 23, 19,13, 24. Закриті шарові крани №№: 9,16,10,11,12, 21,22, 25,17. 18. Злив газу з газовоза в резервуар 2 через насос 4 Відкриті шарові крани №№: 20,15,18,22,19, 25. Закриті шарові крани №№: 21, 16, 9,10,14,11,12,13, 23, 24,17. 5 19. Злив газу з газовоза в резервуар 2 через насос 3. Відкриті шарові крани №№: 20,16,10,12,14, 22,19,25. Закриті шарові крани №№: 9, 21,15, 17,18,11,13,23, 24. 20. Злив газу з газовоза в резервуар 1,2 через насос 3.. Відкриті шарові крани №№: 20,16,10,12,14, 22,23,19,13, 24, 25. Закриті шарові крани №№: 9,21,15,17,18,11. 21. Злив газу з газовоза в резервуар 1,2 через насос 4. Відкриті шарові крани №№: 20,15,18, 14, 22, 23,19,13, 24,25. Закриті шарові крани №№: 9, 21,16, 10, 11,12,17. II. Робота на GT газі. 1. Робота резервуару 1 через насос 3 на колонку 5. Відкриті шарові крани №№: 9,10,11,12,23, 24. Закриті шарові крани №№: 19, 20,14,15,16,17,18, 21,22,25,13. 2. Робота резервуару 1 через насос 4 на колонку 6. Відкриті шарові крани №№: 9,16,15,17,18,14, 23,13, 24. Закриті шарові крани №№: 19, 20,10,11,12, 21, 22,25. 3. Робота резервуару 1 через насос 3 на колонку 6. Відкриті шарові крани №№: 9,10, 12, 14,18, 17, 13, 24. Закриті шарові крани №№: 19, 20, 21,22,25,11, 23,16,15. 4. Робота резервуару 1 через насос 4 на колонку 5. Відкриті шарові крани №№: 9,16,15,18,14,12,11, 24. Закриті шарові крани №№: 19, 20, 21,22,25,17,13,10, 23. 5. Робота резервуару 1 через насос 3 на колонку 5 і через насос 4 на колонку, 6. Відкриті шарові крани №№: 9,10,11,12,23,24,16,15,17,18,14,13. Закриті шарові крани №№: 19,20, 21, 22,25. 6. Робота резервуару 2 через насос 3 на колонку 5. Відкриті шарові крани №№: 21, 16,10, 11,12, 14, 22, 13, 25. Закриті шарові крани №№: 19,20, 9,23,24,15,17,18. 7. Робота резервуару 2 через насос 4 на колонку 6. Відкриті шарові крани №№: 21,15,17,18,22, 25. Закриті шарові крани №№: 19, 20, 16, 9, 10, 11,12, 14,13, 23, 24. 8. Робота резервуару 2 через насос 4 на колонку 5. Відкриті шарові крани №№: 21, 15,18, 14, 12, 11,13, 25. Закриті шарові крани №№: 19, 20, 22,16,10, 9, 23,24,17. 9. Робота резервуару 2 через насос 3 на колонку 6. 49539 6 Відкриті шарові крани №№: 21,16,10,12,14,18,17,25. Закриті шарові крани №№: 19,20,22, 9,23,24,10,11,13. 10. Робота резервуару 2 через насос 3 на колонку 5 і через насос 4 на колонку, 6. Відкриті шарові крани №№: 21,16,10,11,12,14,22,15,17, 18,13,25. Закриті шарові крани №№: 19,20,9, 23, 24. 11. Робота резервуарів 1 і 2 через насос 3 на колонку 5. Відкриті шарові крани №№: 9,10,11,12,14, 23,22,13,24, 25, 21,16. Закриті шарові крани №№: 19,20,15,17,18. 12. Робота резервуарів 1 і 2 через насос 3 на колонку 6. Відкриті шарові крани №№: 9,10,12,14,18,17, 21,16,13, 24, 25. Закриті шарові крани №№: 19,20,11,15, 22, 23. 13. Робота резервуарів 1 і 2 через насос 4 на колонку 6. Відкриті шарові крани №№: 21, 9,16,15,17,18,14,23,22,13,24,25. Закриті шарові крани №№: 10,11,12,19, 20. 14. Робота резервуарів 1 і 2 через насос 4 на колонку 5. Відкриті шарові крани №№: 9,21,16,15,18,14,12,11,13, 24,25. Закриті шарові крани №№: 19,20,22,23,17,10. 15. Робота резервуару 1 через насос 3 на колонку 5 та одночасна робота резервуару 2 через насос 4 на колонку 6. Відкриті шарові крани №№: 9,10,11,12, 23,24,21,15, 17,18, 25, 22. Закриті шарові крани №№: 19,20,16,14,13. 16. Злив газу з газовоза в резервуар 1 через насос 3. Відкриті шарові крани №№: 20,16,10,12, 23, 19,13, 24. Закриті шарові крани №№: 9, 11, 14, 15, 17, 18,21,22, 25. 17. Злив газу з газовоза в резервуар 1 через насос 4. Відкриті шарові крани №№: 20, 15, 18, 14,23, 19, 13, 24. Закриті шарові крани №№: 9, 16, 10, 11, 12, 21, 22, 25, 17. 18. Злив газу з газовоза в резервуар 2 через насос 4 Відкриті шарові крани №№: 20,15, 18,22, 19, 25. Закриті шарові крани №№: 21, 16, 9,10, 14, 11, 12,13,23, 24, 17. 19. Злив газу з газовоза в резервуар 2 через насос 3. Відкриті шарові крани №№: 20, 16, 10, 12,14,22, 19, 25. Закриті шарові крани №№: 9, 21, 15, 17, 18, 11, 13, 23,24. 20. Злив газу з газовоза в резервуар 1,2 через насос 3.. Відкриті шарові крани №№: 20, 16, 10, 12, 14, 22,23, 19, 13, 24, 25. Закриті шарові крани №№: 9, 21, 15, 17, 18, 11. 7 49539 21. Злив газу з газовоза в резервуар 1,2 через насос 4. Відкриті шарові крани №№: 20, 15, 18, 14,22, 23, 19, 13, 24,25. Закриті шарові крани №№: 9, 21, 16, 10, 11, 12, 17. Ці схеми показують роботу газозаправної станції, коли обидва резервуари, або лише один з Комп’ютерна верстка І.Скворцова 8 резервуарів заповнений або заповнюється при зливі газу з газовозу одним видом газу: пропанбутаном або GT газом. Коли один з резервуарів заповнений пропанбутаном, а другий - GT газом, схема 15 дозволяє заправляти автомобілі на одній з колонок пропанбутаном, а другий - GT газом. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAutomobile gas station
Автори англійськоюKozlov Anatolii Volodymyrovych, Musiichuk Valerii Mykolaiovych
Назва патенту російськоюАвтомобильная газозаправочная станция
Автори російськоюКозлов Анатолий Владимирович, Мусийчук Валерий Николаевич
МПК / Мітки
Мітки: автомобільна, газозаправна, станція
Код посилання
