Лазерний світломузичний адаптер

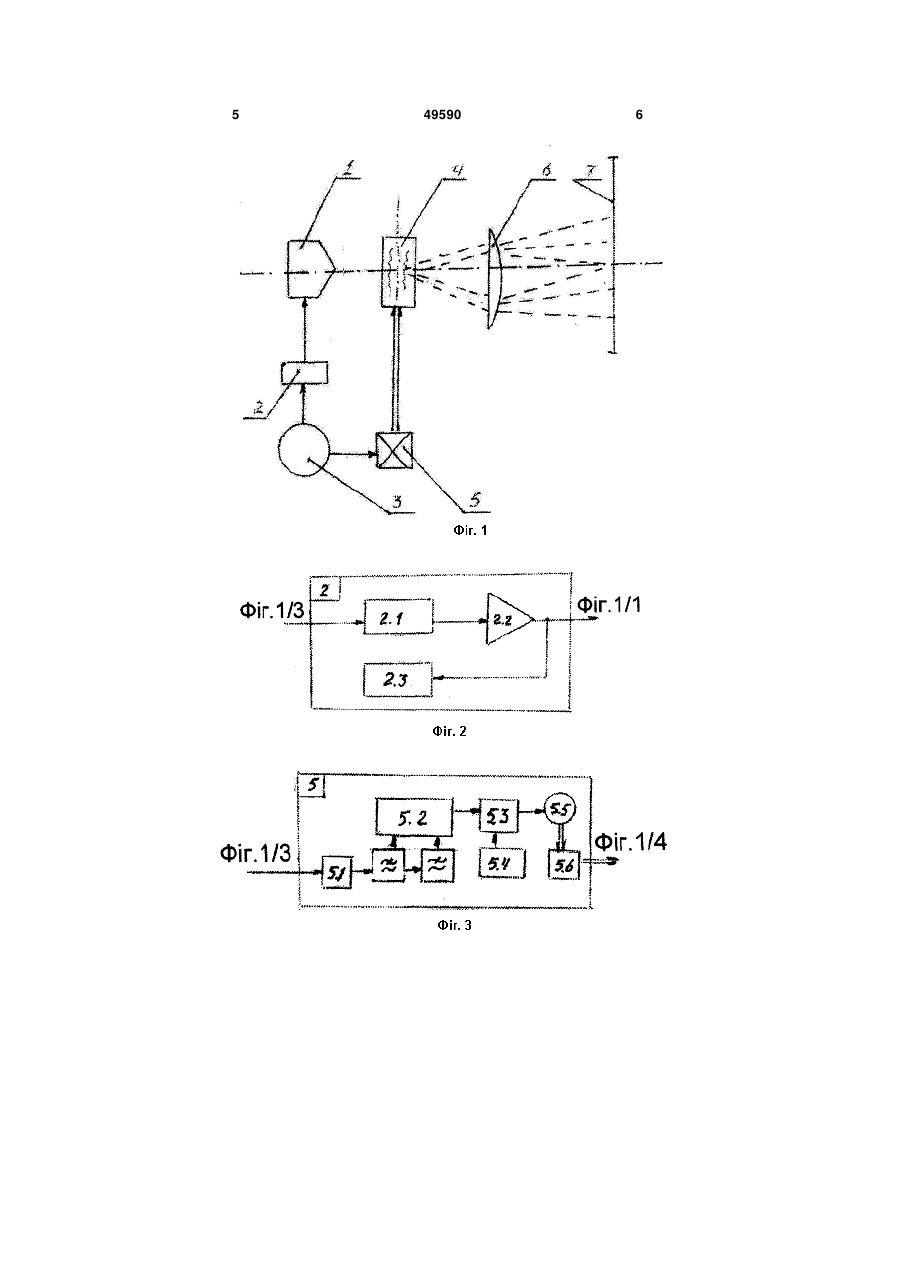

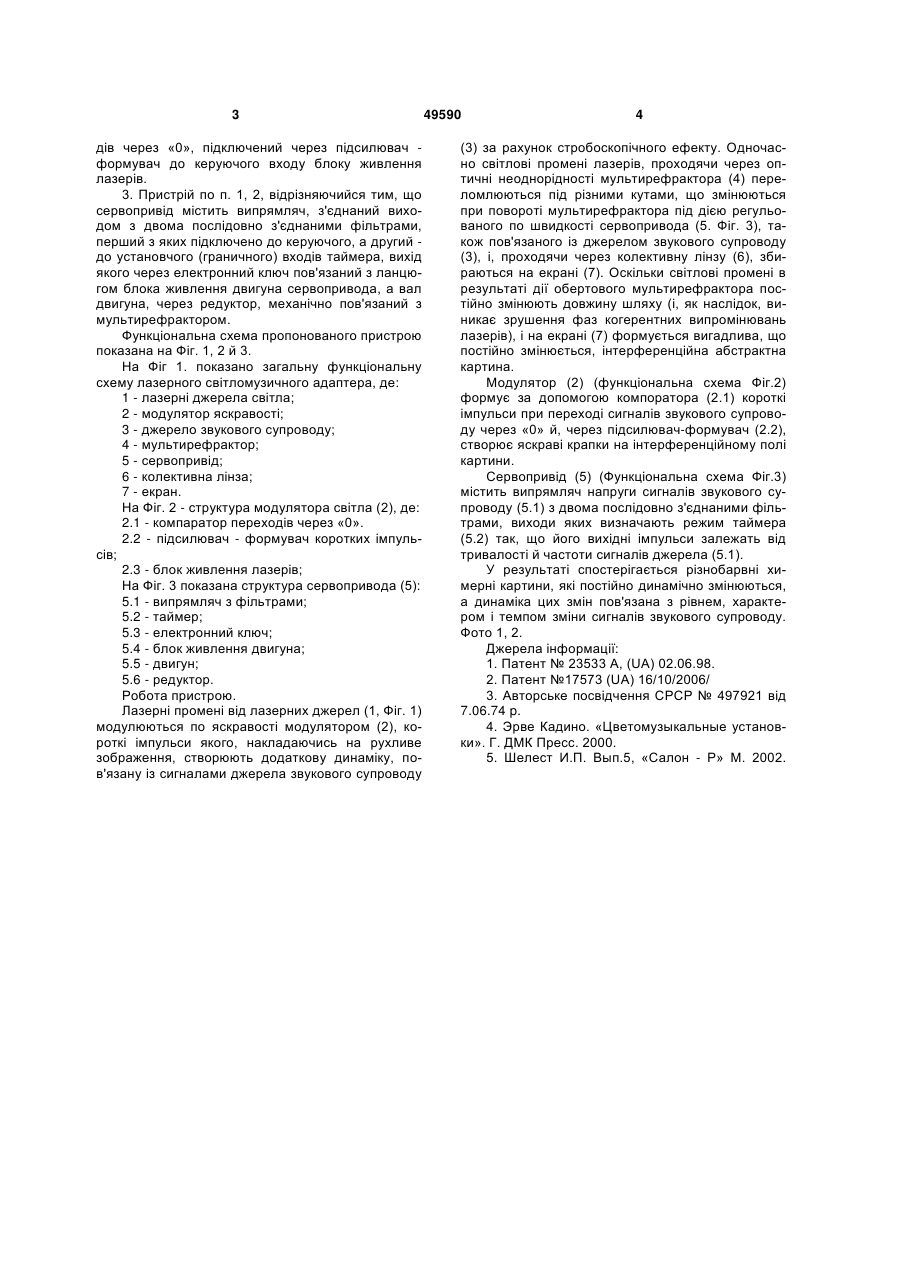

1. Лазерний світломузичний адаптер, який містить оптичний тракт, що включає лазерні джерела світла з однією або різними довжинами хвиль, з'єднані з модулятором яскравості й розташованими по ходу променів лазерів: мультирефрактором, колективною лінзою й екраном, причому входи модулятора яскравості й сервоприводу з'єднані з джерелом сигналів звукового супроводу, який відрізняється тим, що мультирефрактор 3 дів через «0», підключений через підсилювач формувач до керуючого входу блоку живлення лазерів. 3. Пристрій по п. 1, 2, відрізняючийся тим, що сервопривід містить випрямляч, з'єднаний виходом з двома послідовно з'єднаними фільтрами, перший з яких підключено до керуючого, а другий до установчого (граничного) входів таймера, вихід якого через електронний ключ пов'язаний з ланцюгом блока живлення двигуна сервопривода, а вал двигуна, через редуктор, механічно пов'язаний з мультирефрактором. Функціональна схема пропонованого пристрою показана на Фіг. 1, 2 й 3. На Фіг 1. показано загальну функціональну схему лазерного світломузичного адаптера, де: 1 - лазерні джерела світла; 2 - модулятор яскравості; 3 - джерело звукового супроводу; 4 - мультирефрактор; 5 - сервопривід; 6 - колективна лінза; 7 - екран. На Фіг. 2 - структура модулятора світла (2), де: 2.1 - компаратор переходів через «0». 2.2 - підсилювач - формувач коротких імпульсів; 2.3 - блок живлення лазерів; На Фіг. 3 показана структура сервопривода (5): 5.1 - випрямляч з фільтрами; 5.2 - таймер; 5.3 - електронний ключ; 5.4 - блок живлення двигуна; 5.5 - двигун; 5.6 - редуктор. Робота пристрою. Лазерні промені від лазерних джерел (1, Фіг. 1) модулюються по яскравості модулятором (2), короткі імпульси якого, накладаючись на рухливе зображення, створюють додаткову динаміку, пов'язану із сигналами джерела звукового супроводу 49590 4 (3) за рахунок стробоскопічного ефекту. Одночасно світлові промені лазерів, проходячи через оптичні неоднорідності мультирефрактора (4) переломлюються під різними кутами, що змінюються при повороті мультирефрактора під дією регульованого по швидкості сервопривода (5. Фіг. 3), також пов'язаного із джерелом звукового супроводу (3), і, проходячи через колективну лінзу (6), збираються на екрані (7). Оскільки світлові промені в результаті дії обертового мультирефрактора постійно змінюють довжину шляху (і, як наслідок, виникає зрушення фаз когерентних випромінювань лазерів), і на екрані (7) формується вигадлива, що постійно змінюється, інтерференційна абстрактна картина. Модулятор (2) (функціональна схема Фіг.2) формує за допомогою компоратора (2.1) короткі імпульси при переході сигналів звукового супроводу через «0» й, через підсилювач-формувач (2.2), створює яскраві крапки на інтерференційному полі картини. Сервопривід (5) (Функціональна схема Фіг.3) містить випрямляч напруги сигналів звукового супроводу (5.1) з двома послідовно з'єднаними фільтрами, виходи яких визначають режим таймера (5.2) так, що його вихідні імпульси залежать від тривалості й частоти сигналів джерела (5.1). У результаті спостерігається різнобарвні химерні картини, які постійно динамічно змінюються, а динаміка цих змін пов'язана з рівнем, характером і темпом зміни сигналів звукового супроводу. Фото 1, 2. Джерела інформації: 1. Патент № 23533 A, (UA) 02.06.98. 2. Патент №17573 (UA) 16/10/2006/ 3. Авторське посвідчення СРСР № 497921 від 7.06.74 p. 4. Эрве Кадино. «Цветомузыкальные установки». Г. ДМК Пресс. 2000. 5. Шелест И.П. Вып.5, «Салон - Р» М. 2002. 5 49590 6 7 Комп’ютерна верстка А. Крулевський 49590 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
