Перетворювач постійної напруги

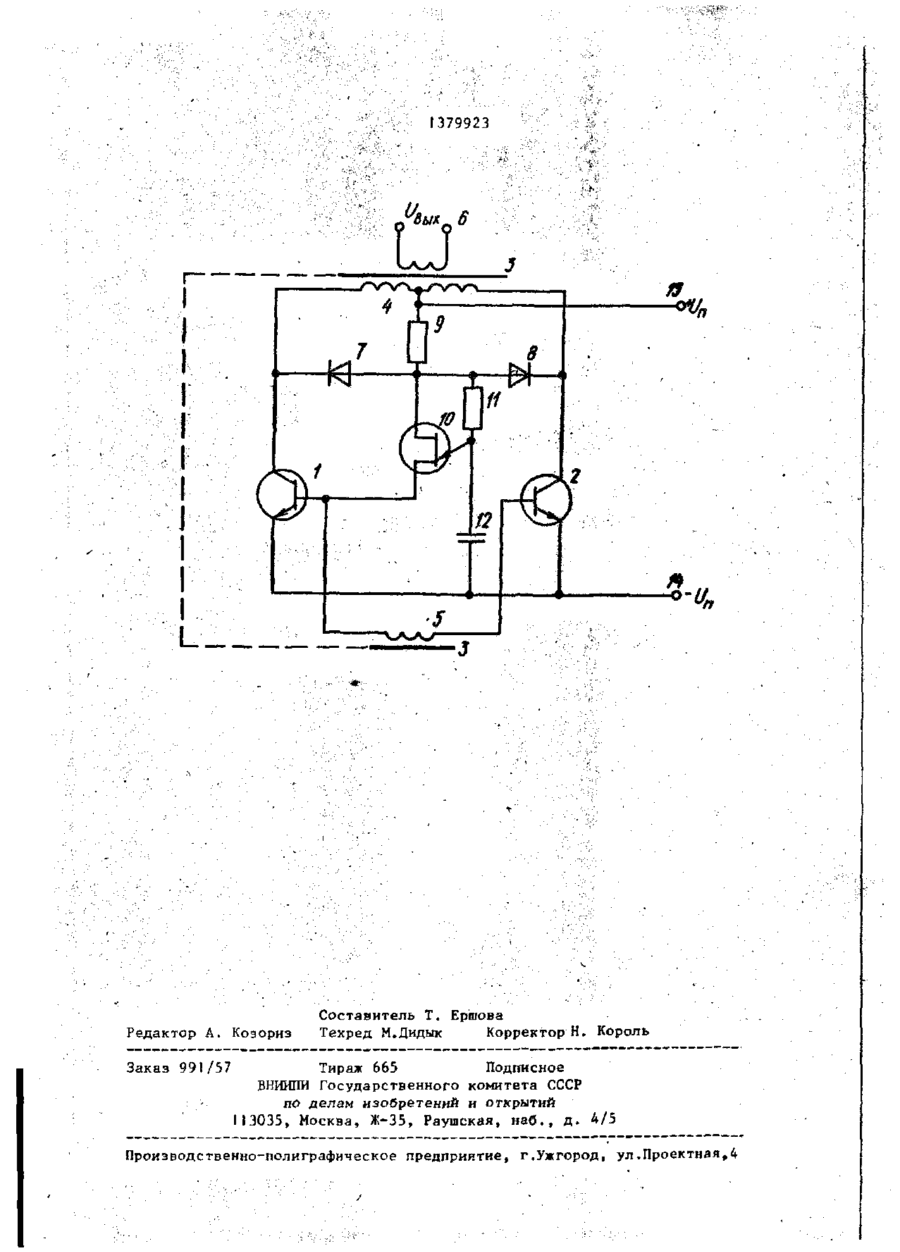

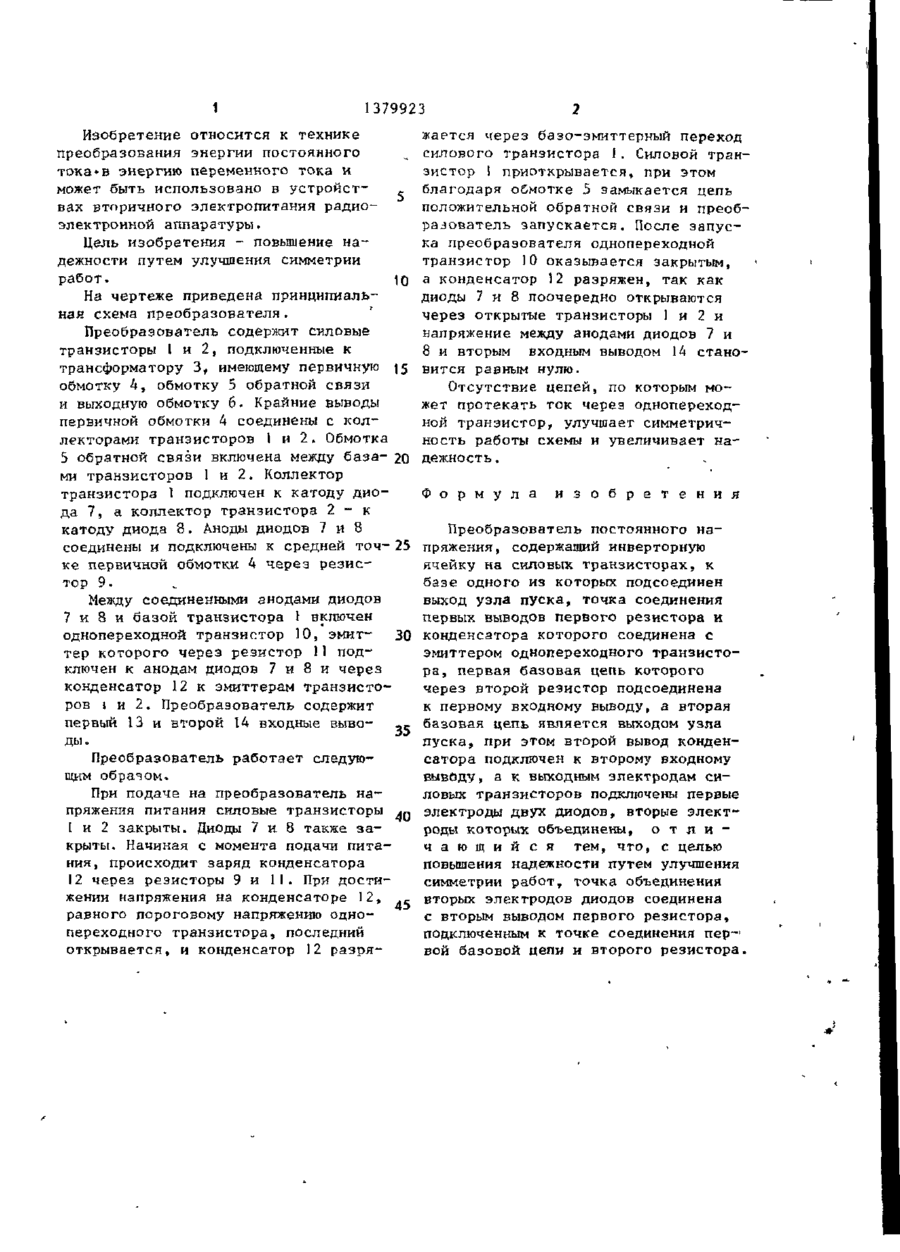

Изобретение относится к электротехнике, в частности к технике преобразования энергии» и может быть использовано в устройствах вторичного электропитания, Цель - повышение надежности путем улучшения симметрии работы. Введение резистора между базой и эмиттером однопереходного транзистора пускового узла инверторной ячейки позволяет.исключить цепи для протекания тока смещения в базу силового транзистора через однопереходной транзистор. І ил. (Л го го л 1 1379923 Изобретение относится к технике преобразования энергии постоянного , тока-в энергию переменного тока и может быть использовано в устройст5 вах вторичного электропитания радиоэлектронной аппаратуры. Цель изобретения - повышение надежности путем улучшения симметрии работ. Ю На чертеже приведена принципиальная схема преобразователя. Преобразователь содержит силовые транзисторы 1 и 2, подключенные к трансформатору 3 f имеющему первичную 15 обмотку 4, обмотку 5 обратной связи и выходную обмотку 6. Крайние выводы первичной обмотки 4 соединены с коллекторами транзисторов 1 и 2. Обмотка 5 обратной связи включена между база- 20 ми транзисторов 1 и 2. Коллектор транзистора 1 подключен к катоду диода 7, а коллектор транзистора 2 - к катоду диода 8. Аноды диодов 7 и 8 соединены и подключены к средней точ- 25 ке первичной обмотки 4 через резистор 9. Между соединенными анодами диодов 7 и 8 и базой транзистора 1 включен однопереходной транзистор 10, эмит- 30 тер которого через резистор 11 подключен к анодам диодов 7 и 8 и через конденсатор 12 к эмиттерам транзисторов І и 2. Преобразователь содержит первый 13 и второй 14 входные выво35 ды. Преобразователь работает следующим образом. При подаче на преобразователь напряжения питания силовые транзисторы 4о I и 2 закрыты. Диоды 7 и 8 также закрыты. Начиная с момента подачи питания, происходит заряд конденсатора 12 через резисторы 9 и 31. При достижении напряжения на конденсаторе 12, дс равного пороговому напряжению однопереходного транзистора, последний открывается, и конденсатор 12 разря жается через базо-эмиттерный переход силового транзистора 1. Силовой транзистор 1 приоткрывается, при этом благодаря обмотке 5 замыкается цепь положительной обратной связи и преобразователь запускается. После запуска преобразователя однопереходной транзистор 10 оказывается закрытым, а конденсатор 12 разряжен, так как диоды 7 и 8 поочередно открываются через открытые транзисторы 1 и 2 и напряжение между анодами диодов 7 и 8 и вторым входным выводом 14 становится равным нулю. Отсутствие цепей, по которым может протекать ток через однопереходной транзистор, улучшает симметричность работы схемы и увеличивает надежность. Ф о р м у л а и з о б р е т е н и я Преобразователь постоянного напряжения, содержащий инверторную ячейку на силовых транзисторах, к базе одного из которых подсоединен выход узла пуска, точка соединения первых выводов первого резистора и конденсатора которого соединена с эмиттером однопереходного транзистора, первая базовая цепь которого через второй резистор подсоединена к первому входному выводу, а вторая базовая цепь является выходом узла пуска, при этом второй вывод конденсатора подключен к второму входному выводу, а к выходным электродам силовых транзисторов подключены первые электроды двух диодов, вторые электроды которых объединены, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности путем улучшения симметрии работ, точка объединения вторых электродов диодов соединена с вторым выводом первого резистора, подключенным к точке соединения пер-' вой базовой цепи и второго резистора. 1379923 Редактор А. Коэориз Заказ 991/57 Составитель Т, Ершова Техред М.Дидык Корректор Н. Король Тираж 665 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская, наб., д. А/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,ч
