H02M 7/5375 — зі спеціальним пристроєм запуску

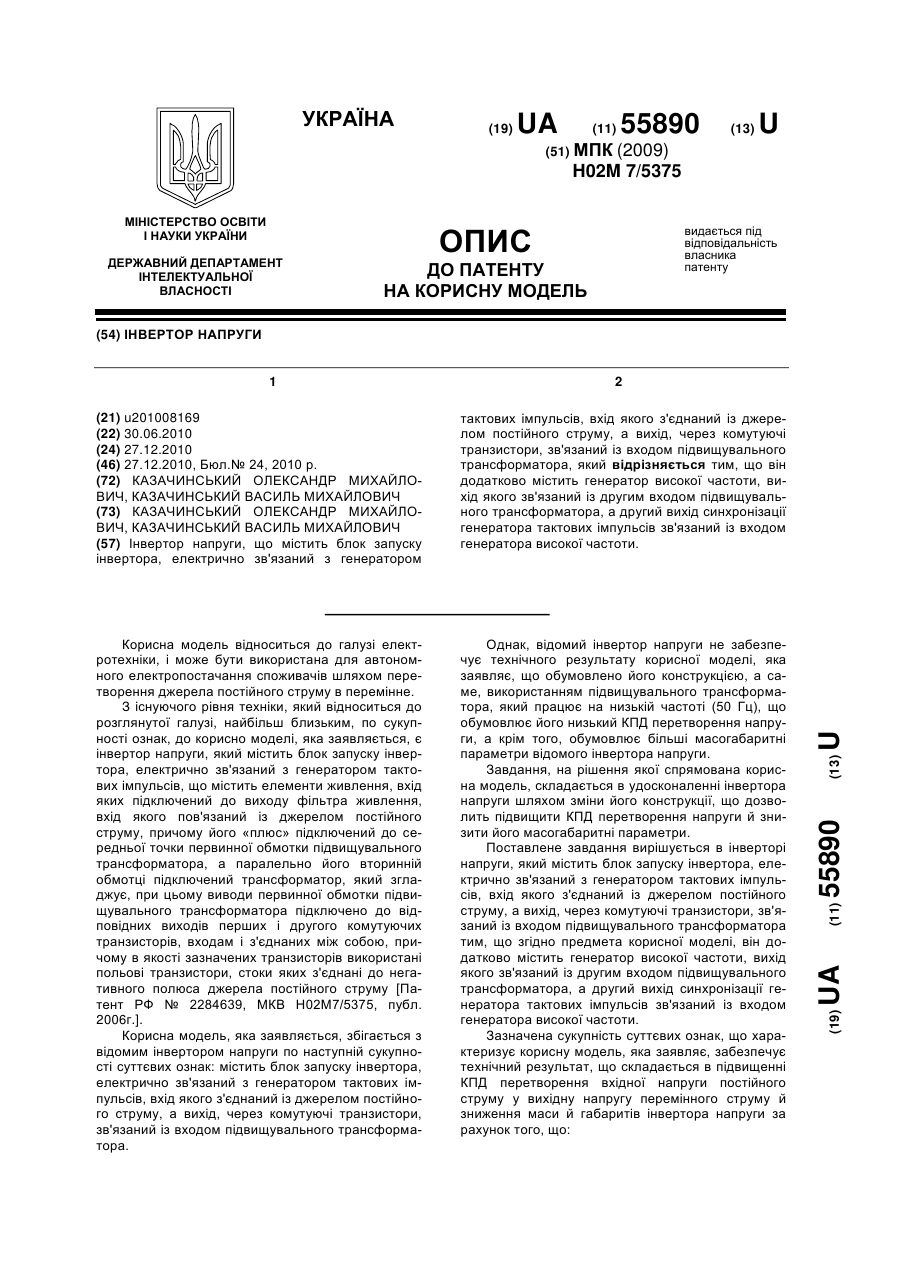

Інвертор напруги
Номер патенту: 55890
Опубліковано: 27.12.2010
Автори: Казачинський Олександр Михайлович, Казачинський Василь Михайлович
МПК: H02M 7/5375
Формула / Реферат:
Інвертор напруги, що містить блок запуску інвертора, електрично зв'язаний з генератором тактових імпульсів, вхід якого з'єднаний із джерелом постійного струму, а вихід, через комутуючі транзистори, зв'язаний із входом підвищувального трансформатора, який відрізняється тим, що він додатково містить генератор високої частоти, вихід якого зв'язаний із другим входом підвищувального трансформатора, а другий вихід синхронізації генератора тактових...
Перетворювач напруги з регульованою частотою
Номер патенту: 24200
Опубліковано: 25.06.2007
Автори: Божко Олександр Євгенович, Тертишний Іван Сергійович, Личкатий Євген Олександрович
МПК: H02M 7/5375
Мітки: перетворювач, частотою, напруги, регульованою
Формула / Реферат:
Перетворювач напруги з регульованою частотою, що містить силові транзистори, колекторами з'єднані з первинною обмоткою трансформатора, що включає дві базові і вихідну обмотки, середня точка первинної обмотки і точка з'єднання емітерів силових транзисторів підключені до вхідних виводів, часозадавальне RC-коло і підключені до баз транзисторів діоди, який відрізняється тим, що в нього введені другий часозадавальний конденсатор, підключений...
Перетворювач постійної напруги
Номер патенту: 4966
Опубліковано: 28.12.1994
Автори: Калмиков Віталій Семенович, Бокан Леонід Геннадійович
МПК: H02M 7/5375
Мітки: перетворювач, напруги, постійної
Формула / Реферат:
Преобразователь постоянного напряжения, содержащий инверторную ячейку на силовых транзисторах, к базе одного из которых подсоединен выход узла пуска, точка соединения первых выводов первого резистора и конденсатора которого соединена с эмиттером однопереходного транзистора, первая базовая цепь которого через второй резистор подсоединена к первому входному выводу, а вторая базовая цепь является выходом узла пуска, при этом второй вывод...
