Будівельний теплоізоляційний блок

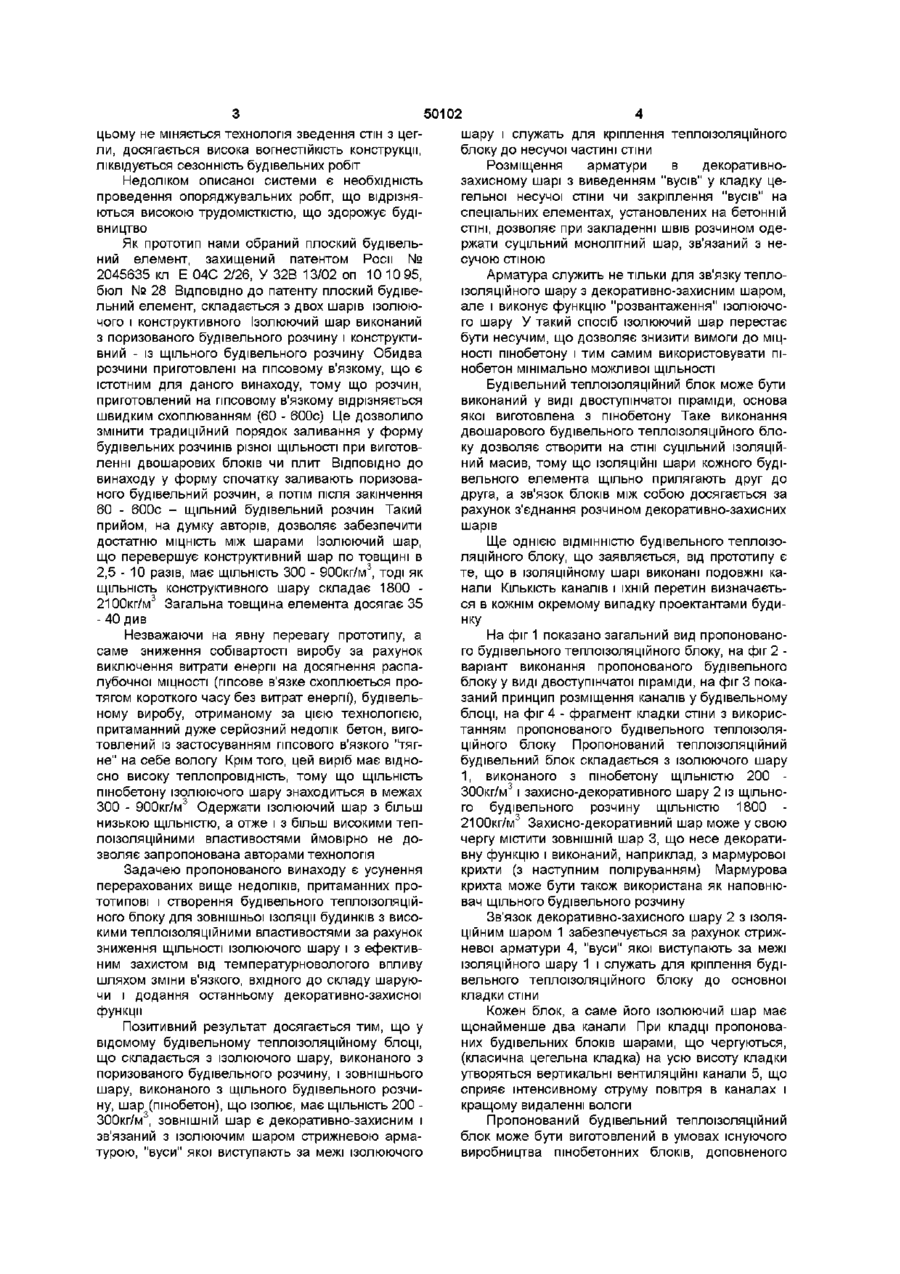

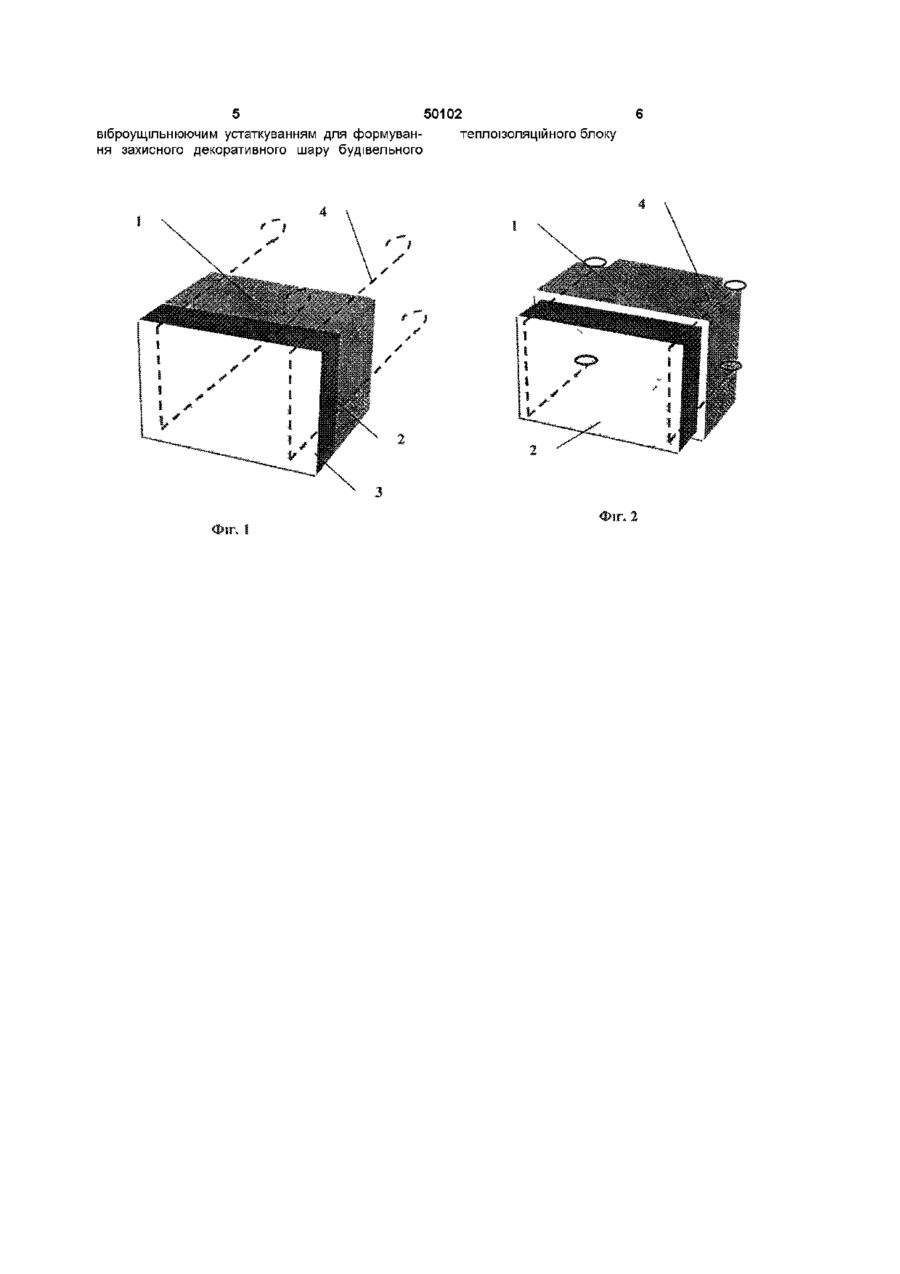

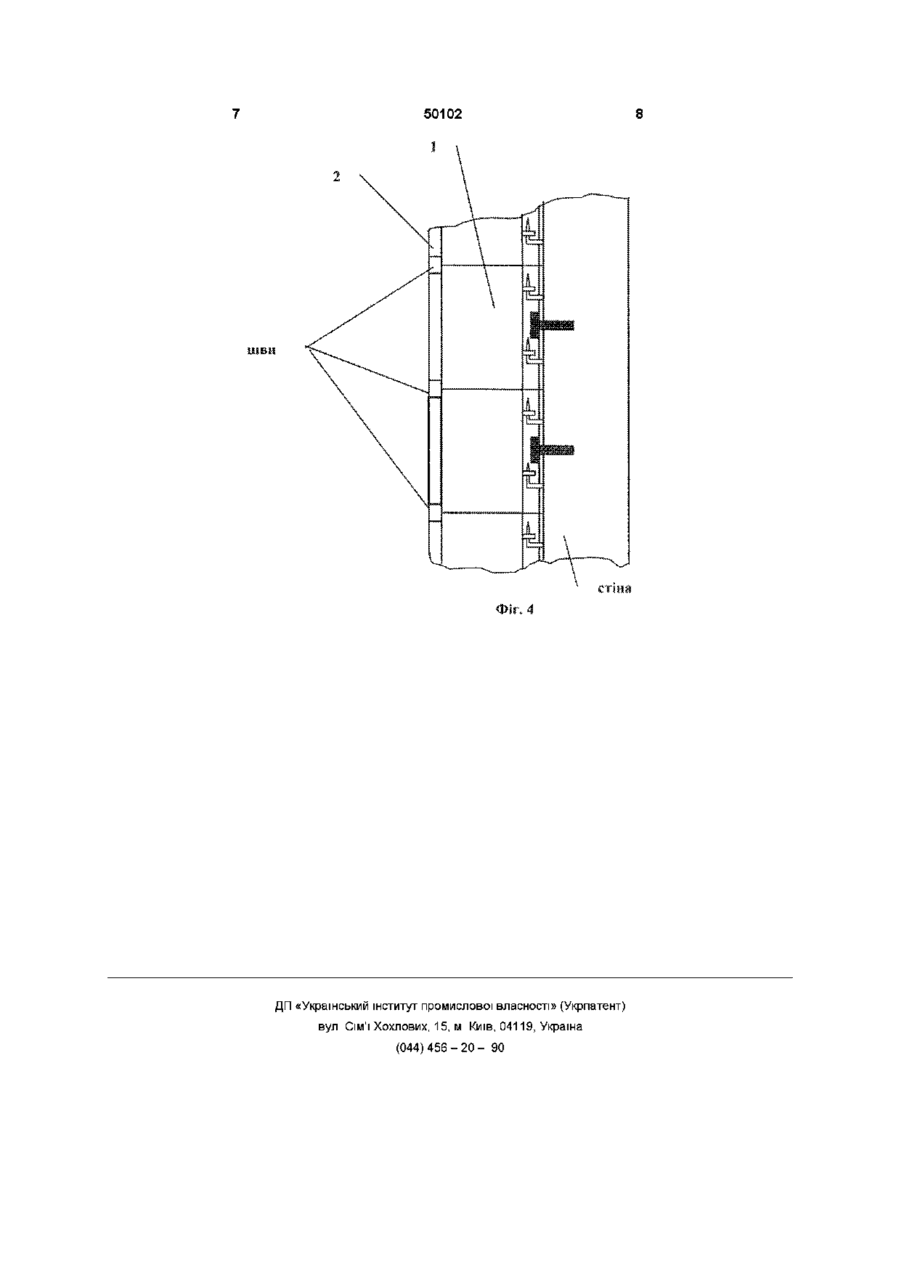

1 Будівельний теплоізоляційний блок, що складається з ізолюючого шару, виконаного з поризованого будівельного розчину і зовнішнього шару, виготовленого з щільного будівельного розчину, який відрізняється тим, що ізолюючий шар Винахід відноситься до будівельного теплоізоляційного блоку і призначений для використання в конструкціях, що відгороджують будинки переважно для зовнішньої теплоізоляції Тепловтрати через конструкції, що відгороджують будинки, складають до 80% усіх тепловтрат у будинках Тому проблема підвищення рівня теплоізоляції таких конструкцій, що обгороджують, дуже істотна і залишається актуальної незважаючи на окремі досягнення в цій області Найбільш перспективної з погляду ефективності теплозахисту є зовнішня теплоізоляція При зовнішньому устрої налагоджувані теплоізоляції створюються сприятливі температурновологові умови роботи основної стіни, що сприяє підвищенню ДОВГОВІЧНОСТІ конструкції Зовнішня теплоізоляція захищає панель чи цегельну кладку від добових і сезонних температурних коливань, зледеніння і промерзання, утворення ЦВІЛІ Зовнішня теплоізоляція захищає конструкцію від перемінного замерзання і відтавання капілярної вологи, що робить руйнівну дію в поверхневому шарі стіни ВІДОМІ технічні рішення конструкцій, що відгороджують будинки, із ЗОВНІШНІМ шаром теплоізоляції з волокнистих матеріалів, що кріплять на готову панель чи цегельну кладку Для цієї мети найкраще підходять базальтоволокнисті утеплювачі Зовні утеплювач облицьовується декоративним матеріалом, наприклад глазурованими кера виготовлений з пінобетону з ЩІЛЬНІСТЮ 200-300 кг/м3, ЗОВНІШНІЙ шар є декоративно-захисним і зв'язаний з ізолюючим шаром стрижневою арматурою, "вуси" якої виступають за межі ізолюючого шару і служать для кріплення будівельного теплоізоляційного блока до несучої частини стіни 2 Будівельний теплоізоляційний блок за п 1,який відрізняється тим, що він виконаний у вигляді двоступінчатої піраміди, основа якої утворена ізолюючим шаром з пінобетону 3 Будівельний теплоізоляційний блок за п 1,який відрізняється тим, що ІЗОЛЯЦІЙНИЙ шар має по довжні канали мічними плитками чи цементнопіщаними плитками з декоративною мінеральною штукатуркою (ж "Покрівля, фасад, ІЗОЛЯЦІЯ", № 2, 1998 р , стор 38 -39) Недоліками цього і подібних технічних рішень є складне чи недостатньо надійне кріплення шару теплоізоляції до тіла панелі і до захисного шару, відсутність ефективних засобів сприйняття температурних деформацій, ускладнення конструкції за рахунок введення елементів додаткового механічного кріплення, велика матеріалоємність через витрату арматури на захисний шар Відома система утеплення ЗОВНІШНІХ СТІН бу динків за назвою "Пінобетон-утеплювач" (ж "Будівництво України", № 1, 1997, стор 34 - 35) Ця система передбачає використання пінобетонних плит для утеплення стін діючих житлових будинків, а також при зведенні цегельних будинків Теплоізоляційні плити мають ЩІЛЬНІСТЬ 400 - 450кг/м3 і МІЦНІСТЬ 0,75 - 1,0МПа 3 зовнішньої сторони будинку стіни утеплюються плитами товщиною 120 250мм, що встановлюються по ходу кладки з перев'язкою в 1/2 цегли Зовнішня обробка може бути виконана чи в 1/2 чи цегли шаром декоративної штукатурки по металевій СІТЦІ Перевагами системи "Пінобетон-утеплювач" є використання екологічно чистого конструктивного матеріалу місцевого виробництва, забезпечення доступності, простоти і універсальності способу утеплення як діючих будинків, так і нових При о ю 50102 цьому не міняється технологія зведення стін з цегли, досягається висока вогнестійкість конструкції, ліквідується сезонність будівельних робіт Недоліком описаної системи є необхідність проведення опоряджувальних робіт, що відрізняються високою трудомісткістю, що здорожує будівництво Як прототип нами обраний плоский будівельний елемент, захищений патентом Роси № 2045635 кл Е 04С 2/26, У 32В 13/02 оп 10 10 95, бюл № 28 ВІДПОВІДНО ДО патенту плоский будівельний елемент, складається з двох шарів ізолюючого і конструктивного Ізолюючий шар виконаний з поризованого будівельного розчину і конструктивний - із щільного будівельного розчину Обидва розчини приготовлені на гіпсовому в'язкому, що є істотним для даного винаходу, тому що розчин, приготовлений на гіпсовому в'язкому відрізняється швидким схоплюванням (60 - 600с) Це дозволило змінити традиційний порядок заливання у форму будівельних розчинів різної ЩІЛЬНОСТІ при виготовленні двошарових блоків чи плит ВІДПОВІДНО ДО винаходу у форму спочатку заливають поризованого будівельний розчин, а потім після закінчення 60 - 600с - щільний будівельний розчин Такий прийом, на думку авторів, дозволяє забезпечити достатню МІЦНІСТЬ між шарами Ізолюючий шар, що перевершує конструктивний шар по товщині в 2,5 - 10 разів, має ЩІЛЬНІСТЬ 300 - 900кг/м3, тоді як ЩІЛЬНІСТЬ конструктивного шару складає 1800 2100кг/м3 Загальна товщина елемента досягає 35 - 40 див Незважаючи на явну перевагу прототипу, а саме зниження собівартості виробу за рахунок виключення витрати енергії на досягнення распалубочної МІЦНОСТІ (гіпсове в'язке схоплюється протягом короткого часу без витрат енергії), будівельному виробу, отриманому за цією технологією, притаманний дуже серйозний недолік бетон, виготовлений із застосуванням гіпсового в'язкого "тягне" на себе вологу Крім того, цей виріб має відносно високу теплопровідність, тому що ЩІЛЬНІСТЬ пінобетону ізолюючого шару знаходиться в межах 300 - 900кг/м3 Одержати ізолюючий шар з більш низькою ЩІЛЬНІСТЮ, а отже і з більш високими теплоізоляційними властивостями ймовірно не дозволяє запропонована авторами технологія Задачею пропонованого винаходу є усунення перерахованих вище недоліків, притаманних прототипові і створення будівельного теплоізоляційного блоку для зовнішньої ізоляції будинків з високими теплоізоляційними властивостями за рахунок зниження ЩІЛЬНОСТІ ізолюючого шару і з ефективним захистом від температурновологого впливу шляхом зміни в'язкого, вхідного до складу шаруючи і додання останньому декоративно-захисної функції Позитивний результат досягається тим, що у відомому будівельному теплоізоляційному блоці, що складається з ізолюючого шару, виконаного з поризованого будівельного розчину, і зовнішнього шару, виконаного з щільного будівельного розчину, шар (пінобетон), що ізолює, має ЩІЛЬНІСТЬ 200 300кг/м3, ЗОВНІШНІЙ шар є декоративно-захисним і зв'язаний з ізолюючим шаром стрижневою арматурою, "вуси" якої виступають за межі ізолюючого шару і служать для кріплення теплоізоляційного блоку до несучої частині стіни Розміщення арматури в декоративнозахисному шарі з виведенням "вусів" у кладку цегельної несучої стіни чи закріплення "вусів" на спеціальних елементах, установлених на бетонній СТІНІ, дозволяє при закладенні швів розчином одержати суцільний монолітний шар, зв'язаний з несучою стіною Арматура служить не тільки для зв'язку теплоізоляційного шару з декоративно-захисним шаром, але і виконує функцію "розвантаження" ізолюючого шару У такий спосіб ізолюючий шар перестає бути несучим, що дозволяє знизити вимоги до МІЦНОСТІ пінобетону і тим самим використовувати пінобетон мінімально можливої ЩІЛЬНОСТІ Будівельний теплоізоляційний блок може бути виконаний у виді двоступінчатої піраміди, основа якої виготовлена з пінобетону Таке виконання двошарового будівельного теплоізоляційного блоку дозволяє створити на СТІНІ суцільний ІЗОЛЯЦІЙНИЙ масив, тому що ІЗОЛЯЦІЙНІ шари кожного будівельного елемента щільно прилягають друг до друга, а зв'язок блоків між собою досягається за рахунок з'єднання розчином декоративно-захисних шарів Ще однією ВІДМІННІСТЮ будівельного теплоізоляційного блоку, що заявляється, від прототипу є те, що в ізоляційному шарі виконані подовжні канали КІЛЬКІСТЬ каналів і їхній перетин визначається в кожнім окремому випадку проектантами будинку На фіг 1 показано загальний вид пропонованого будівельного теплоізоляційного блоку, на фіг 2 варіант виконання пропонованого будівельного блоку у виді двоступінчатої піраміди, на фіг 3 показаний принцип розміщення каналів у будівельному блоці, на фіг 4 - фрагмент кладки стіни з використанням пропонованого будівельного теплоізоляційного блоку Пропонований теплоізоляційний будівельний блок складається з ізолюючого шару 1, виконаного з пінобетону ЩІЛЬНІСТЮ 200 300кг/м3 і захисно-декоративного шару 2 із щільного будівельного розчину ЩІЛЬНІСТЮ 1800 2100кг/м3 Захисно-декоративний шар може усвою чергу містити ЗОВНІШНІЙ шар 3, що несе декоративну функцію і виконаний, наприклад, з мармурової крихти (з наступним поліруванням) Мармурова крихта може бути також використана як наповнювач щільного будівельного розчину Зв'язок декоративно-захисного шару 2 з ІЗОЛЯЦІЙНИМ шаром 1 забезпечується за рахунок стрижневої арматури 4, "вуси" якої виступають за межі ІЗОЛЯЦІЙНОГО шару 1 і служать для кріплення будівельного теплоізоляційного блоку до основної кладки стіни Кожен блок, а саме його ізолюючий шар має щонайменше два канали При кладці пропонованих будівельних блоків шарами, що чергуються, (класична цегельна кладка) на усю висоту кладки утворяться вертикальні вентиляційні канали 5, що сприяє інтенсивному струму повітря в каналах і кращому видаленні вологи Пропонований будівельний теплоізоляційний блок може бути виготовлений в умовах існуючого виробництва пінобетонних блоків, доповненого 5 50102 віброущільнюючим устаткуванням для формувантеплоізоляційного блоку ня захисного декоративного шару будівельного 50102 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90
