Фітоаеротенк терещука

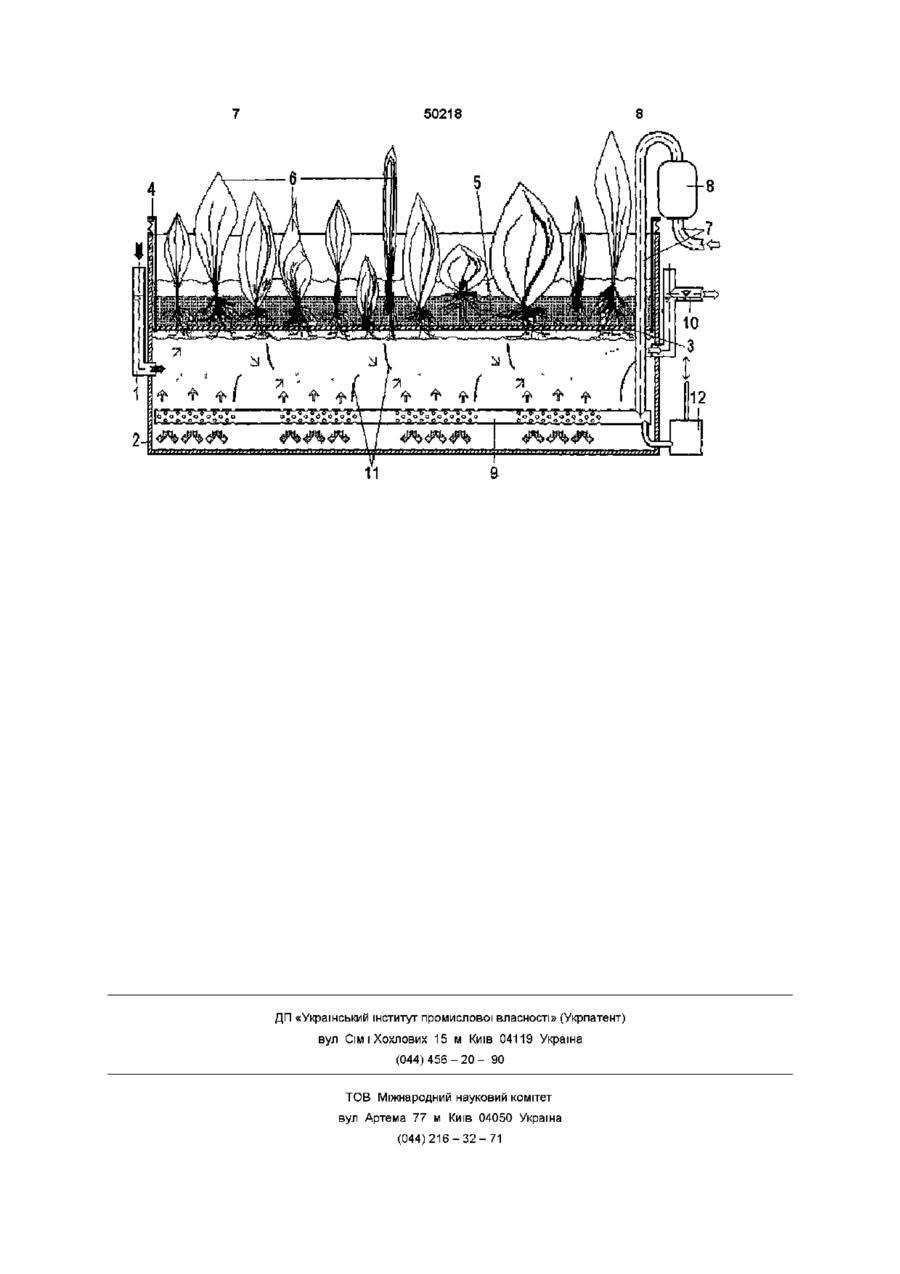

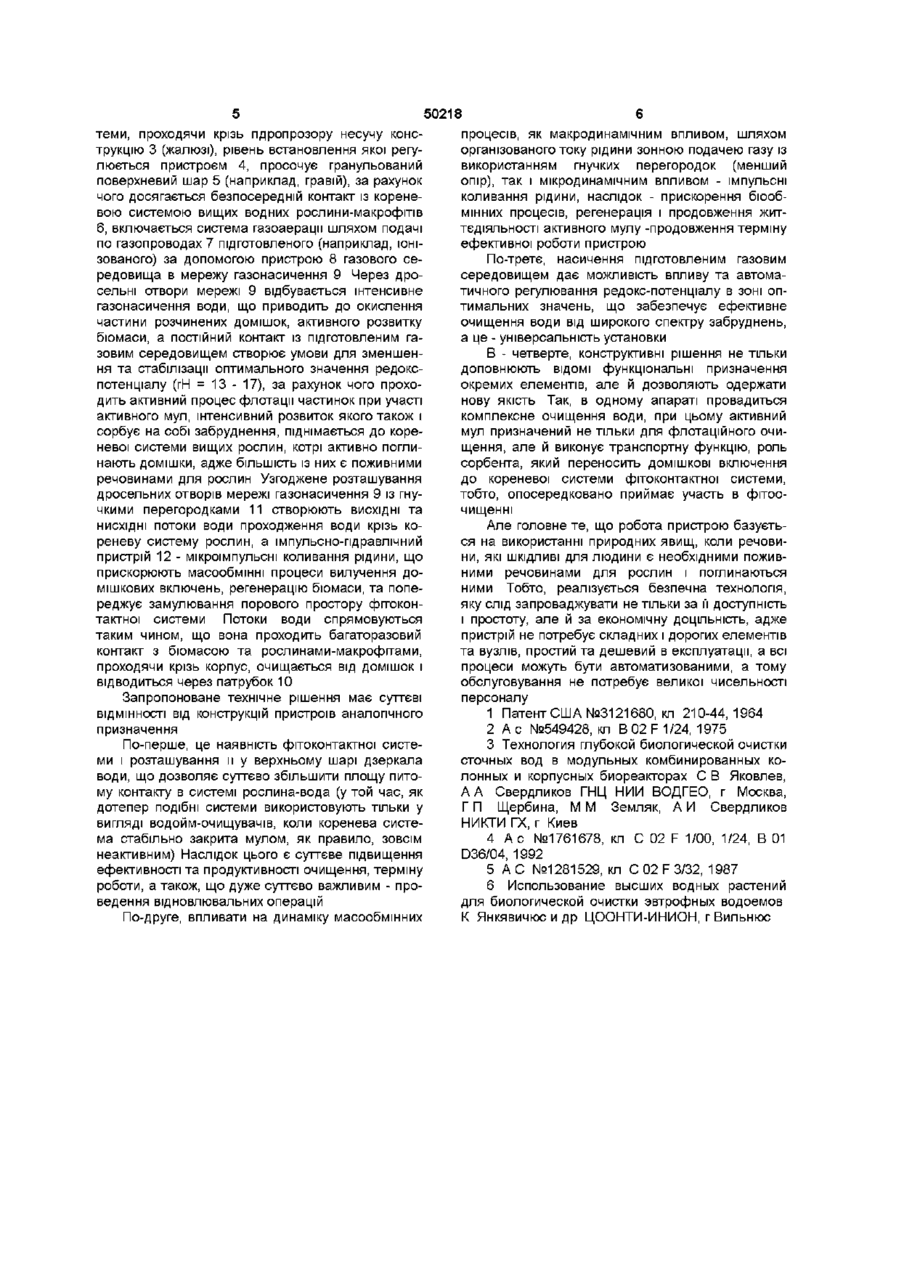

1 Фітоаеротенк для очистки стічної комунальної води, який складається з корпусу, патрубків подачі води на очистку та відводу очищеної води, системи газонасичення, розташованої в корпусі, який відрізняється тим, що додатково обладнаний фітоконтактною системою, яка включає пдро прозору несучу конструкцію з гранульованим поверхневим шаром, яким утримуються вищі водні рослини, наприклад лікарський аїр тростинний (Acorus calamus Z) і розташована в корпусі із забезпеченням контакту між рослинами і водою над системою газоаерацм 2 Фітоаеротенк за п 1, який відрізняється тим, що система газонасичення, яка включає трубопровід подачі та розподільну мережу, розташовану в нижній частині корпусу із дросельними отворами, додатково обладнана пристроєм попередньої підготовки газового середовища, наприклад іонізатором 3 Фітоаеротенк за пп 1, 2, який відрізняється тим, що дросельні отвори виконані в окремих зонах розподільної мережі системи газонасичення, яка забезпечена імпульсно-гідравлічним пристроєм, а в просторі між розподільною мережею і фітоконтактною системою можуть розташовуватись гнучкі перегородки, узгоджено із розташуванням дросельних отворів Винахід призначений для очищення та знезараження води від домішок, в тому числі з'єднань азоту та фосфору шляхом їх комплексної обробки і може бути використаний для малих та великих станцій очистки і доочистки стічних комунальнопобутових та господарських вод, а також для водопід готовки Відомий пристрій для очистки стічних вод шляхом и флотаційної обробки, який включає корпус з патрубками подачі і відводу води, систему збору шламу [1] Флотатор має низьку ефективність видалення домішкових включень та видалення флотаційної маси, а довготривала експлуатація флотаційної маси приводить до її загнивання і збагачення води, що пройшла очистку органічними продуктами шламу, але ефективність його роботи залишається недостатньо високою, особливо від з'єднань азоту та фосфору Це пояснюється невідповідним (високим) значенням редокс-потенціалу води, що подається на очищення Саме низькі показники цього параметру характеризують здатність домішкових включень до флотаційного способу їх вилучення [3] Для вилучення широкої гами домішкових включень, особливо тих, що знаходяться в розчиненому стані (нітрати, нітрити, води з гальванічного виробництва) необхідно газонасичення води для сприяння розвитку мікроорганізмів, котрі сприяють утворенню флотаційного шару ЖИТТЄДІЯЛЬНОСТІ мікроорганізмів Більш досконалою є конструкція флотатора, який містить корпус з перегородками, трубопроводи подачі води на очистку і відводу очищеної води [2] Пристрій краще пристосований для вилучення Більш близькою конструкцією до рішення, яке пропонується є установка очищення води, яка включає блок аераційного очищення, котрий складається із корпусу, патрубків подачі води на очистку та відводу очищеної води, системи газонасичення, розташованою в корпусі [4] (прототип) Недоліком роботи пристрою є низька ефективність вилучення домішкових включень з'єднань азоту та фосфору, якими особливо збагачені по 00 о ю 50218 50218 теми, проходячи крізь пдропрозору несучу конструкцію 3 (жалюзі), рівень встановлення якої регулюється пристроєм 4, просочує гранульований поверхневий шар 5 (наприклад, гравій), за рахунок чого досягається безпосередній контакт із кореневою системою вищих водних рослини-макрофітів 6, включається система газоаерацм шляхом подачі по газопроводах 7 підготовленого (наприклад, іонізованого) за допомогою пристрою 8 газового середовища в мережу газонасичення 9 Через дросельні отвори мережі 9 відбувається інтенсивне газонасичення води, що приводить до окислення частини розчинених домішок, активного розвитку біомаси, а постійний контакт із підготовленим газовим середовищем створює умови для зменшення та стабілізації оптимального значення редокспотенціалу (гН = 13 - 17), за рахунок чого проходить активний процес флотації частинок при участі активного мул, інтенсивний розвиток якого також і сорбує на собі забруднення, піднімається до кореневої системи вищих рослин, котрі активно поглинають домішки, адже більшість із них є поживними речовинами для рослин Узгоджене розташування дросельних отворів мережі газонасичення 9 із гнучкими перегородками 11 створюють ВИСХІДНІ та НИСХІДНІ потоки води проходження води крізь кореневу систему рослин, а імпульсно-гідравлічний пристрій 12 - мікроімпульсні коливання рідини, що прискорюють масообмінні процеси вилучення домішкових включень, регенерацію біомаси, та попереджує замулювання порового простору фітоконтактної системи Потоки води спрямовуються таким чином, що вона проходить багаторазовий контакт з біомасою та рослинами-макрофітами, проходячи крізь корпус, очищається від домішок і відводиться через патрубок 10 Запропоноване технічне рішення має суттєві ВІДМІННОСТІ від конструкцій пристроїв аналогічного призначення По-перше, це наявність фіто контакти о і системи і розташування и у верхньому шарі дзеркала води, що дозволяє суттєво збільшити площу питому контакту в системі рослина-вода (у той час, як дотепер подібні системи використовують тільки у вигляді водойм-очищувачів, коли коренева система стабільно закрита мулом, як правило, зовсім неактивним) Наслідок цього є суттєве підвищення ефективності та продуктивності очищення, терміну роботи, а також, що дуже суттєво важливим - проведення відновлювальних операцій По-друге, впливати на динаміку масообмінних процесів, як макродинамічним впливом, шляхом організованого току рідини зонною подачею газу із використанням гнучких перегородок (менший опір), так і мікродинамічним впливом - імпульсні коливання рідини, наслідок - прискорення бюобмінних процесів, регенерація і продовження ЖИТТЄДІЯЛЬНОСТІ активного мулу -продовження терміну ефективної роботи пристрою По-третє, насичення підготовленим газовим середовищем дає можливість впливу та автоматичного регулювання редокс-потенціалу в зоні оптимальних значень, що забезпечує ефективне очищення води від широкого спектру забруднень, а це - універсальність установки В - четверте, конструктивні рішення не тільки доповнюють ВІДОМІ функціональні призначення окремих елементів, але й дозволяють одержати нову якість Так, в одному апараті провадиться комплексне очищення води, при цьому активний мул призначений не тільки для флотаційного очищення, але й виконує транспортну функцію, роль сорбента, який переносить ДОМІШКОВІ включення до кореневої системи фіто контакти о і системи, тобто, опосередковано приймає участь в фітоочищенні Але головне те, що робота пристрою базується на використанні природних явищ, коли речовини, які ШКІДЛИВІ для людини є необхідними поживними речовинами для рослин і поглинаються ними Тобто, реалізується безпечна технологія, яку слід запроваджувати не тільки за її доступність і простоту, але й за економічну ДОЦІЛЬНІСТЬ, адже пристрій не потребує складних і дорогих елементів та вузлів, простий та дешевий в експлуатації, а всі процеси можуть бути автоматизованими, а тому обслуговування не потребує великої чисельності персоналу 1 Патент США №3121680, кл 210-44,1964 2 А с №549428, кл В 02 F 1/24, 1975 3 Технология глубокой биологической очистки сточных вод в модульных комбинированных колонных и корпусных биореакторах С В Яковлев, А А Свердликов ГНЦ НИИ ВОДГЕО, г Москва, Г П Щербина, М М Земляк, А И Свердликов НИКТИ ГХ, г Киев 4 А с №1761678, кл С 02 F 1/00, 1/24, В 01 D36/04, 1992 5 А С №1281529, кл С 02 F 3/32, 1987 6 Использование высших водных растений для биологической очистки эвтрофных водоемов К Янкявичюс и др ЦООНТИ-ИНИОН, г Вильнюс 50218 ДП «Український інститут промислової власності» (Укрпатент) вул СІМІХОХЛОВИХ 15 м Київ 04119 Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)216-32-71
