Екструдер для приготування кормів

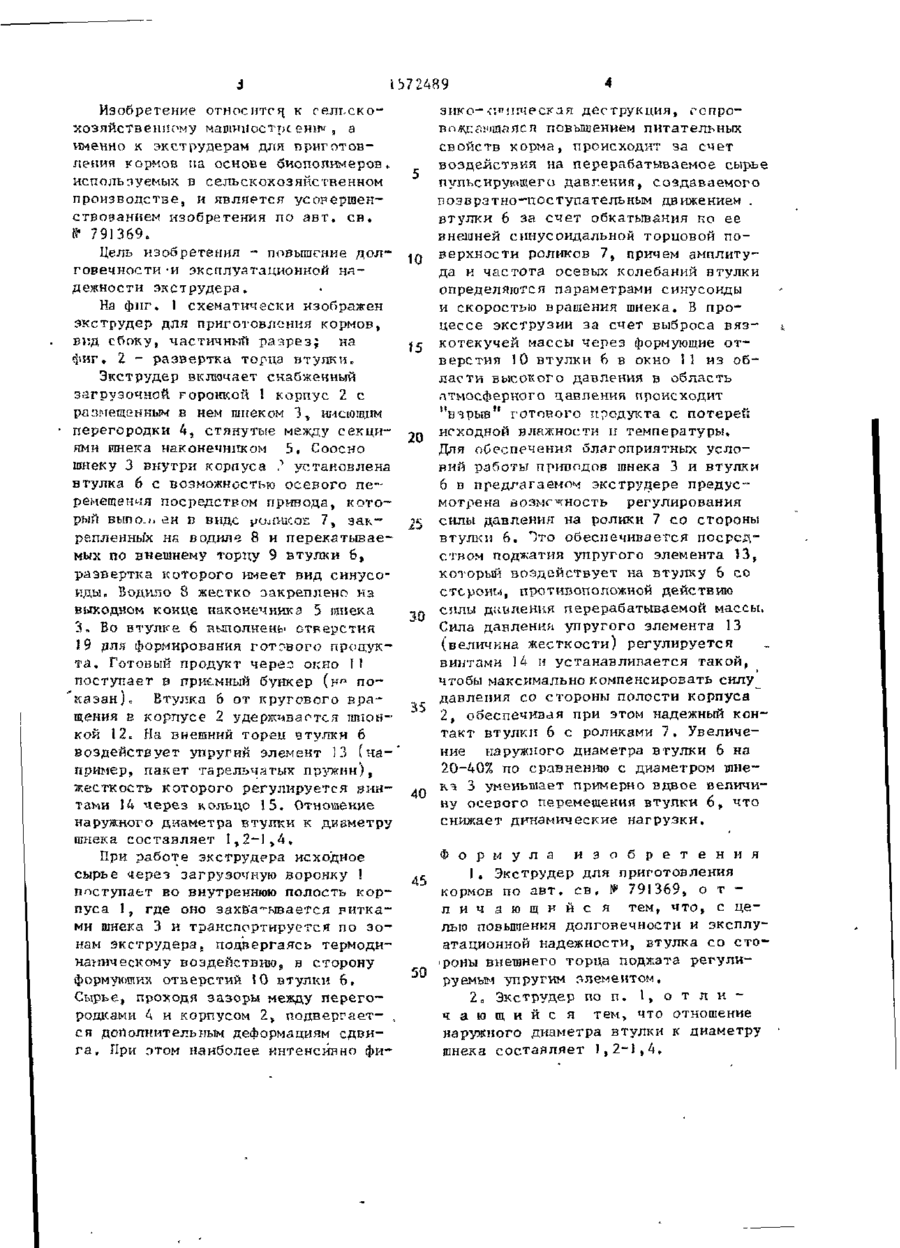

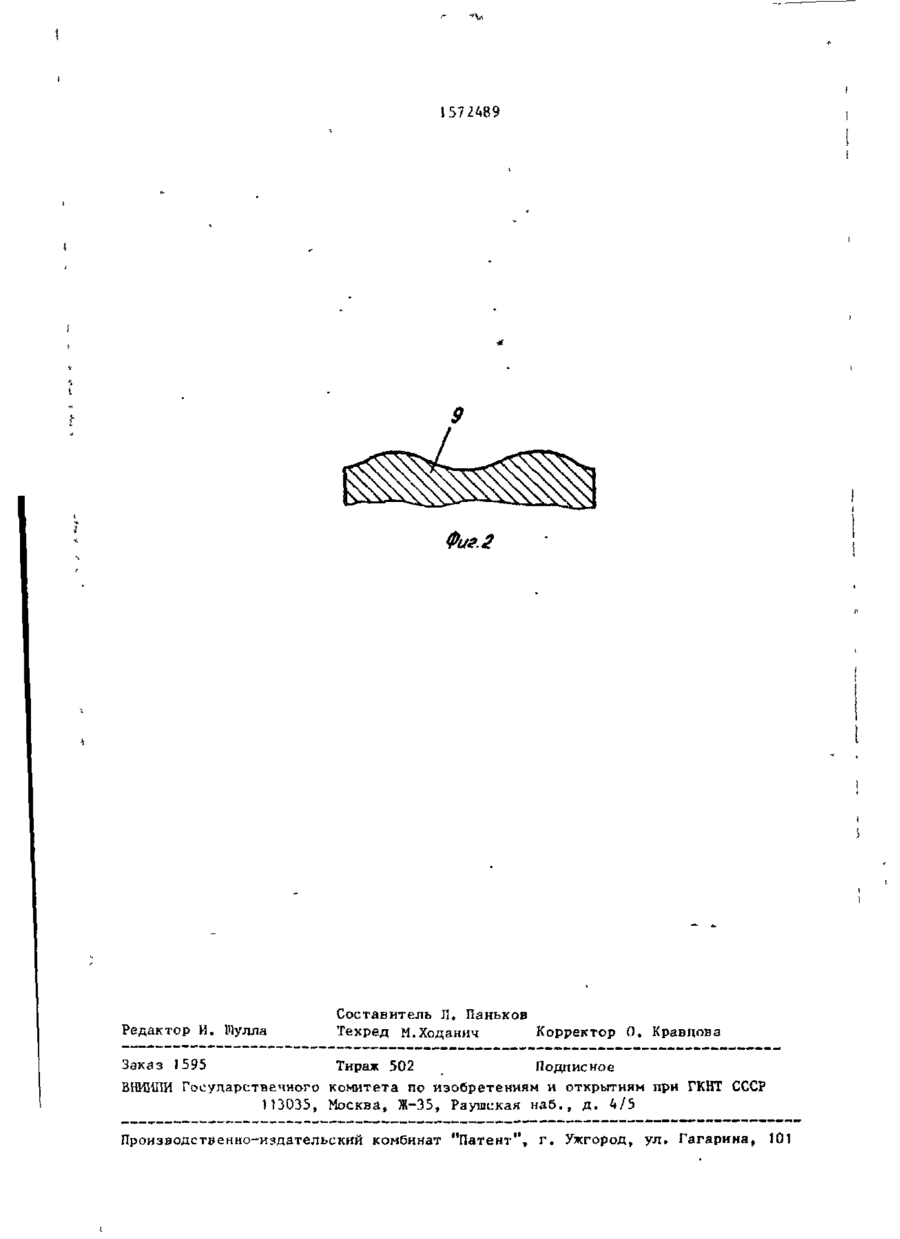

Изобретение относится к с е л ь с к о х о з я й с т в е н н о м у машиностроению, а именно к э к с т р у д е р а м д л я п р и г о т о в л е н и я кормов на о с н о в е биополимеров, используемых в с е л ь с к о х о з я й с т в е н н о м п р о и з в о д с т в е . Цель и з о б р е т е н и я - повышение д о л г о в е ч н о с т и и э к с п л у а т а ц и о н н о й надежности э к с т р у д е р а . Э к с т р у д е р включает к о р п у с 2 с размещенным в нем шнеком 3 . С о о с но с о шнеком в к о р п у с е у с т а н о в л е н а в т у л к а 6 с возможностью о с е в о г о п е ремещения п о с р е д с т в о м п р и в о д а . Прив о д выполнен в виде роликов 7 , з а крепленных на водиле 8 и п е р е к а т ы в а емых по .торцу 9 в т у л к и 6, р а з в е р т ка к о т о р о г о имеет в и д синусоиды. На торец 9 втулки 6 в о з д е й с т в у е т упругий э л е м е н т 1 3 , ж е с т к о с т ь к о т о р о г о р е г у л и р у е т с я винтами 14 ч е р е з к о л ь цо 1 5 , 1 з . п . ф-лы, 2 и л . ІЬ72АЯ9 Изобретение относитея_ к с е л ь с к о хозяйственному машииоеттк е н т , а именно к экструдерам для приготовления кормов иа основе биополимеров» используемых в сельскохозяйственном производстве, и является усовершенствованием изобретения по а в т . ев» ( 791369. С Цель изобретения - повышение д о л говечности -и эксплуатационной н а дежности экструдера. На фиг. 1 схематически изображен экструдер для приготовления кормов, ВЇ!Д сбоку, частичный р а з р е з ; на фиг, 2 - развертка торца втулки* Экструдер включает снабженный загрузочной FopoHKOH 1 корпус 2 с размещенным в нем шнеком 3 , имеющим перегородки 4, стянутые между секциями шнека наконечником 5, Соосио шнеку 3 внутри корпуса ? установлена втулка 6 с возможностью осевого п е ремещения посредством привода, к о т о рый выпо-п ей в виде роликОЕ 7, з а к рапленньіх на водиле 8 и перекатываемых по внешнему торцу 9 втулки 6, развертка которого имеет вид синусоиды. Водило 8 жестко закреплено на выходном конце наконечника 5 гапека 3» Во втулке 6 выполнень' отверстия !9 для формирования готового продукта* Готовый продукт через окно П поступает э приемный бункер (и*3 п о казан). Втулка 6 or кругового в р а щения Е корпусе 2 удерживается шпонкой 12. На внешний торец втулки 6 воздействует упругий элемент 13 ( н а - * пример, пакет тарельчатых пружин)„ жесткость которого регулируется зин~ тами 14 ч е р е з кольцо 1 5 . Отношение наружного диаметра втулки к диаметру шнека составляет 1,2-1,4, При работе экструдера исходное сырье через загрузочную воронку ! поступает во внутреннюю полость к о р пуса 1, где оно захватывается ритка~ ми шнека 3 и транспортируется по з о нам экструдера 8 подвергаясь термодинамическому воздействию s в сторону формукяшх отверстий 10 втулки 6, Сырье, проходя зазоры между п е р е г о родками А и корпусом 2, подвергает- , ся дополнительным деформациям сдвиг а . При отом наиболее интенсивно фи 10 15 20 30 S5 40 зик о- -;;*чгпіескля деструкция, гопровпитающаяся повышением питательных свойств корма, происходит за счет воздействия на перерабатываемое сырье пульсирующего давления, создаваемого позвратно—поступательным движением . втулки 6 за счет обкатывания по ее внешней синусоидальной торцовой п о верхности роликов 7, причем амплитуда и частота осевых колебаний втулки определяются параметрами синусоиды и скоростью вращения шнека. В п р о цессе экструзии за счет выброса в я з котекучей массы через формующие о т верстия 10 втулки 6 в окно М из о б ласти высокого давления в область атмосферного давления происходит "вчрыв" готового продукта с потерей исходной влажности и температуры. Для обеспечения благоприятных условий работы приводов шнека 3 и втулки 6 в предлагаемом экструдере предусмотрена ЙОЗМГТНОСТЬ регулирования силы давления на ролики 7 с о стороны втулки 6. "JTO обеспечивается посредством поджатия упругого элемента Ї 3 f который воздействует на втулку 6 со стороны, противоположной действию силы давления перерабатываемой массы. Сила давления упругого элемента 13 (величина жесткости) регулируется винтами 14 и устанавливается такой, чтобы максимально компенсировать силу давления со стороны полости корпуса 2, обеспечивая при этом надежный контакт втулки 6 с роликами 7 . Увеличение наружного диаметра втулки 6 на 20-40% по сравнению с диаметром вгаекэ 3 уменьшает примерно вдвое величину осевого перемещении втулки 6» что снижает динамические нагрузки. Ф о р м у л а и з о б р е т е н и я 1. Экструдер для приготовления кормов по а в т . с в . № 791369, о т тем, ч т о . с цел и ч а ю щ и й с лью повышения долговечности и эксплуатационной надежности, втулка со с т о •роны внешнего торца поджата регули50 руемым упругим элементом, 2 0 Экструдер по п . 1, о т л и ч а ю щ и йс я тем, что отношение наружного диаметра втулки к диаметру шнека составляет 1,2-1,4» 157 2489 Фиг. 2 Редактор И. Мулла Составитель Л. Паньков Техред М.Ходанич Корректор О, Кравцова Заказ 1595 Тираж 502 Подписное ВНШПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г . Ужгород, ул. Гагарина, 101
